Regeneracja czyszczenie i testy wtryskiwaczy benzynowych Opel Astra K GDI SIDI 1.0 Turbo 1.2 Turbo 1.4 Turbo i 1.6 Turbo już od 49 zł

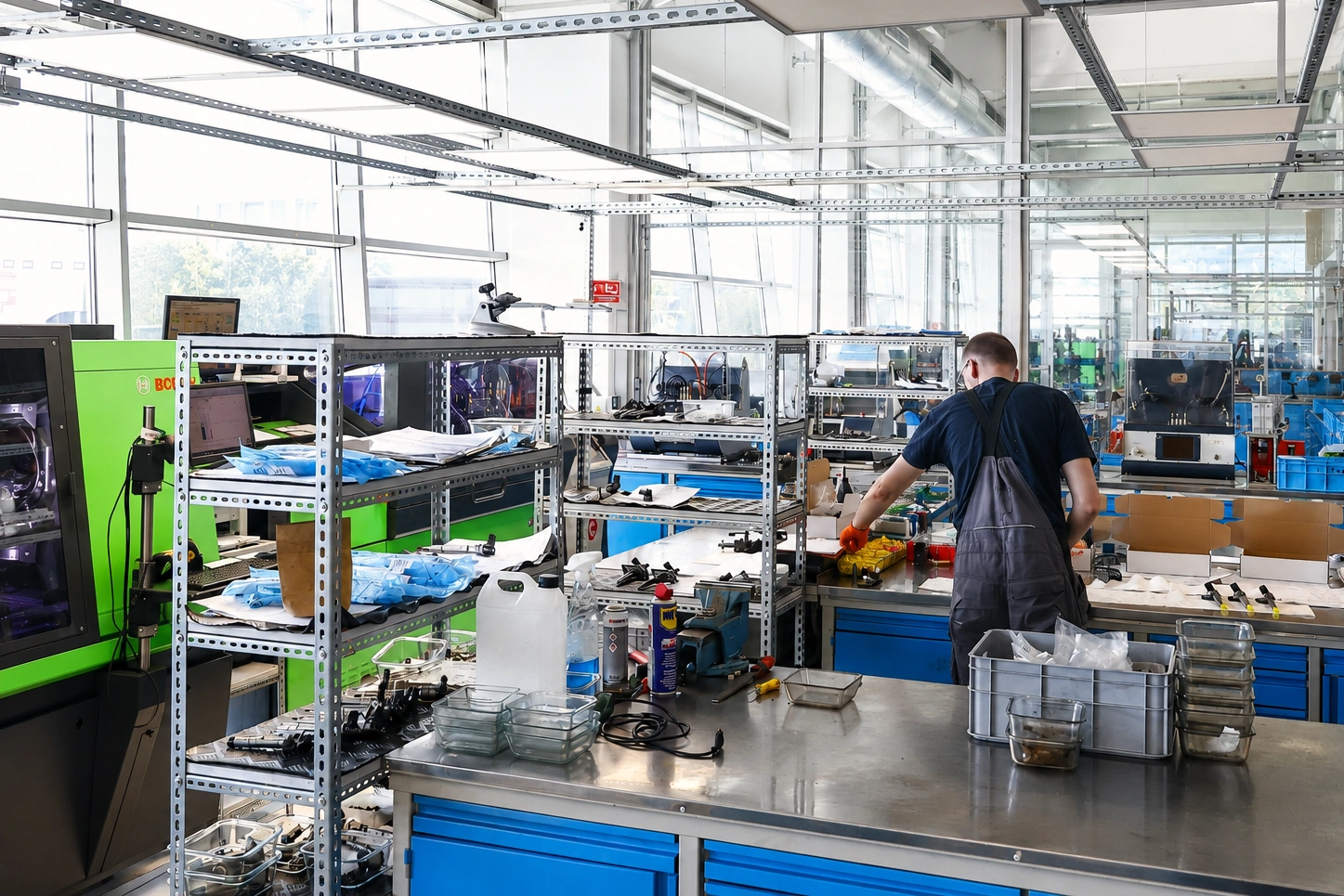

W naszej pracowni diagnostyka wtryskiwacza zaczyna się od sprawdzenia jego rzeczywistej pracy, a nie od samego czyszczenia. Obsługujemy układy pośrednie MPI/PFI oraz bezpośrednie GDI, SIDI, FSI, TFSI, TSI, EcoBoost i inne konstrukcje benzynowe. Pomiary wykonujemy na profesjonalnych stanowiskach probierczych, a wyniki analizują technicy zajmujący się układami wtryskowymi.
W wymienionych w H1 wersjach Opel Astra K stosowany jest bezpośredni wtrysk benzyny. Opel określał te rozwiązania między innymi jako Direct Injection Turbo oraz SIDI, natomiast GDI jest powszechnym oznaczeniem bezpośredniego wtrysku benzyny. Dotyczy to jednostek 1.0 Turbo, 1.2 Turbo, 1.4 Turbo i 1.6 Turbo, choć poszczególne wersje korzystają z innych wtryskiwaczy i procedur testowych.
Jakie badania wykonujemy przy wtryskiwaczach benzynowych?
Jeden prawidłowy wynik nie wystarcza do oceny całej charakterystyki. Wtryskiwacz może zachowywać szczelność, a jednocześnie podawać za małą dawkę albo reagować inaczej niż pozostałe sztuki.
Poniższe wartości pokazują wyłącznie sposób prezentacji wyników. Nie są parametrami referencyjnymi dla konkretnego wtryskiwacza Opel Astra K.
Kontrola szczelności
Po zamknięciu wtryskiwacza obserwujemy, czy nie pojawia się niekontrolowany wyciek. Przykładowo trzy sztuki mogą uzyskać 0 kropli przez 60 s, podczas gdy na czwartej pojawi się 1 kropla w tym samym czasie.
Dawkowanie dynamiczne
Podczas sterowania impulsowego mierzymy ilość podawanego medium. Wyniki 76,2 ml/min, 75,8 ml/min, 76,0 ml/min i 70,4 ml/min pokazują, że jedna sztuka wyraźnie odstaje od pozostałych.
Powtarzalność kolejnych cykli
Ten sam punkt pomiarowy wykonujemy więcej niż raz. Seria 74,6 ml/min, 74,8 ml/min i 74,7 ml/min oznacza niewielki rozrzut i stabilne dawkowanie w sprawdzanych warunkach.
| Mamy dla Ciebie ponad 4000 dostępnych wtryskiwaczy | |
| CENA | od 70 zł |
| DOSTĘPNOŚĆ | dostępny |
| WYSYŁKA | 1 dzień roboczy* |
| GWARANCJA | 24 miesiące |
Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!
Minimalna dawka
Przy krótkim impulsie kontrolujemy zachowanie wtryskiwacza przy niewielkiej ilości medium. To właśnie tutaj może ujawnić się odchylenie niewidoczne podczas dłuższego otwarcia.
Dawka częściowego obciążenia
Pośredni punkt pracy pozwala sprawdzić, czy charakterystyka nie zmienia się pomiędzy małym a dużym wydatkiem. Przykładowe wyniki kompletu mogą wynosić 38,7 ml/min, 38,5 ml/min, 38,9 ml/min i 34,6 ml/min.
Dawka przy większym obciążeniu
W kolejnym zakresie zwiększamy wymagany wydatek zgodnie z planem testowym. Ograniczona drożność wewnętrzna bywa wtedy znacznie bardziej widoczna niż przy krótkim impulsie.
Czas reakcji
Jeżeli procedura dla konkretnego typu obejmuje ten pomiar, sprawdzamy czas odpowiedzi rozpylacza. Wyniki trzech sztuk w zakresie 0,82–0,86 ms i czwartej 1,09 ms wskazują element reagujący inaczej od kompletu.
Sposób rozpylania
Obserwujemy formowanie strugi. Równa ilość medium w menzurze nie wystarcza, jeżeli jedna końcówka rozprowadza je wyraźnie inaczej.
Kontrola elektryczna
W konstrukcjach pozwalających na taki pomiar sprawdzamy dostępne parametry elektryczne. Wynik elektryczny traktujemy jako jeden z elementów diagnostyki, ponieważ nie informuje samodzielnie o szczelności i dawkowaniu.
Test przy różnych warunkach
Warunki ciśnieniowe i sposób sterowania zmieniamy zgodnie z właściwym planem. Nie stosujemy jednego uniwersalnego ciśnienia dla wszystkich wtryskiwaczy GDI/SIDI.
Dlaczego badamy każdą sztukę osobno i porównujemy cały komplet?
Komplet nie musi zużywać się równomiernie. Cztery wtryskiwacze pracują w tym samym silniku, ale po okresie eksploatacji mogą mieć różne dawkowanie, szczelność lub szybkość reakcji.
Jeżeli trzy elementy osiągają około 72 ml/min, a czwarty 66 ml/min, dopiero porównanie całego zestawu pokazuje skalę różnicy.
Dlatego:
- zapisujemy rezultat każdej sztuki oddzielnie,
- nie przenosimy dobrego wyniku jednego wtryskiwacza na pozostałe,
- zestawiamy dawkowanie, szczelność, reakcję i powtarzalność,
- szukamy odchylenia względem całego kompletu,
- dalszy zakres obsługi określamy osobno dla każdego elementu.
Badanie zestawu pozwala również ustalić, czy problem dotyczy jednej sztuki, czy charakterystyka całego kompletu wymaga dalszej analizy.
Jak wygląda przyjęcie wtryskiwaczy do serwisu?

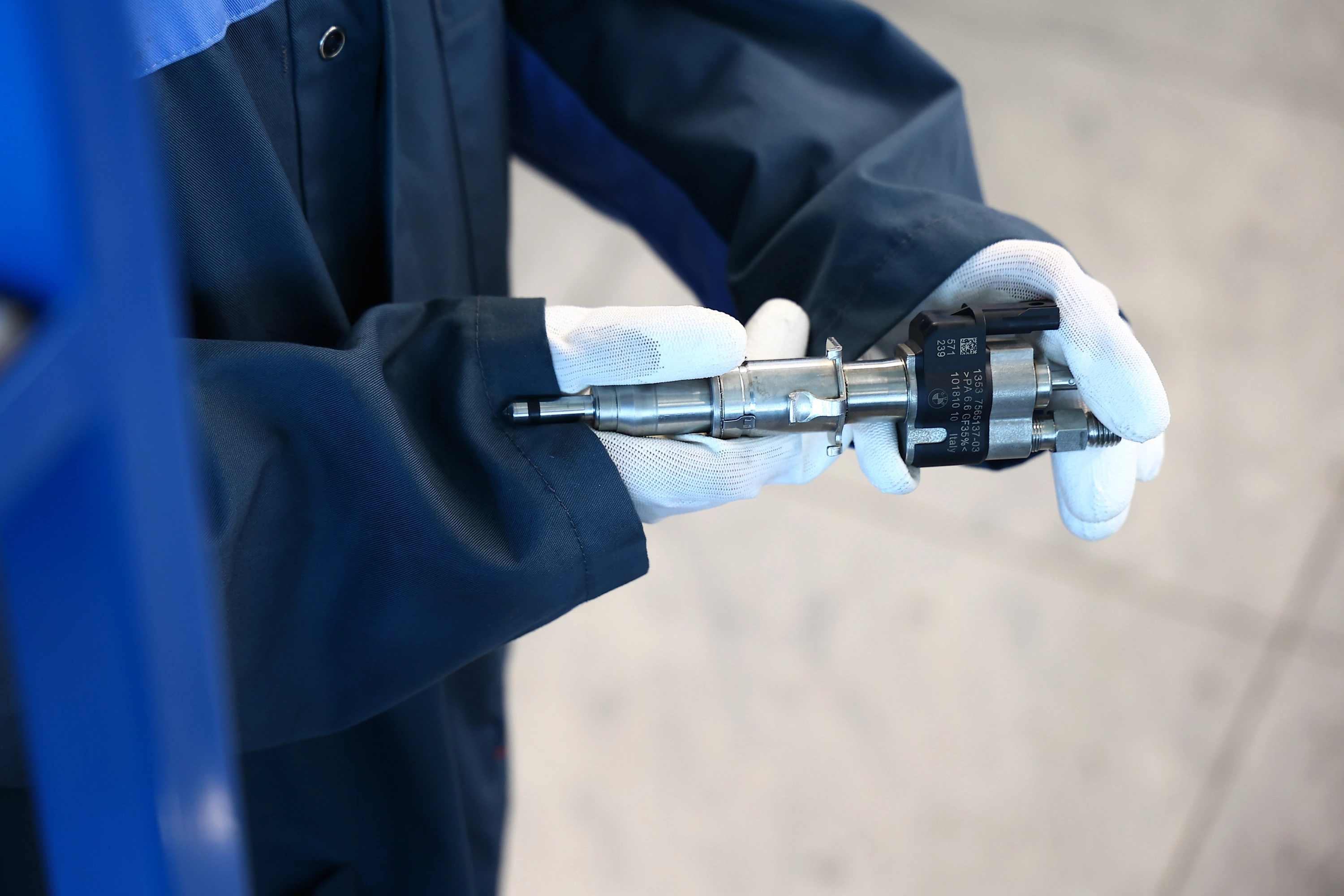

Zanim część zostanie podłączona do stanowiska, przechodzi identyfikację. Przy Astra K jest to szczególnie ważne, ponieważ określenie 1.4 Turbo albo 1.6 Turbo nie zastępuje numeru konkretnego wtryskiwacza.
1. Rejestrujemy oznaczenia
Odczytujemy numer katalogowy i pozostałe oznaczenia znajdujące się na części.
2. Ustalamy producenta
Sprawdzamy, kto wyprodukował wtryskiwacz oraz do jakiej rodziny konstrukcyjnej należy.
3. Określamy technologię
Weryfikujemy rodzaj bezpośredniego wtrysku i dobieramy odpowiednie wyposażenie stanowiska.

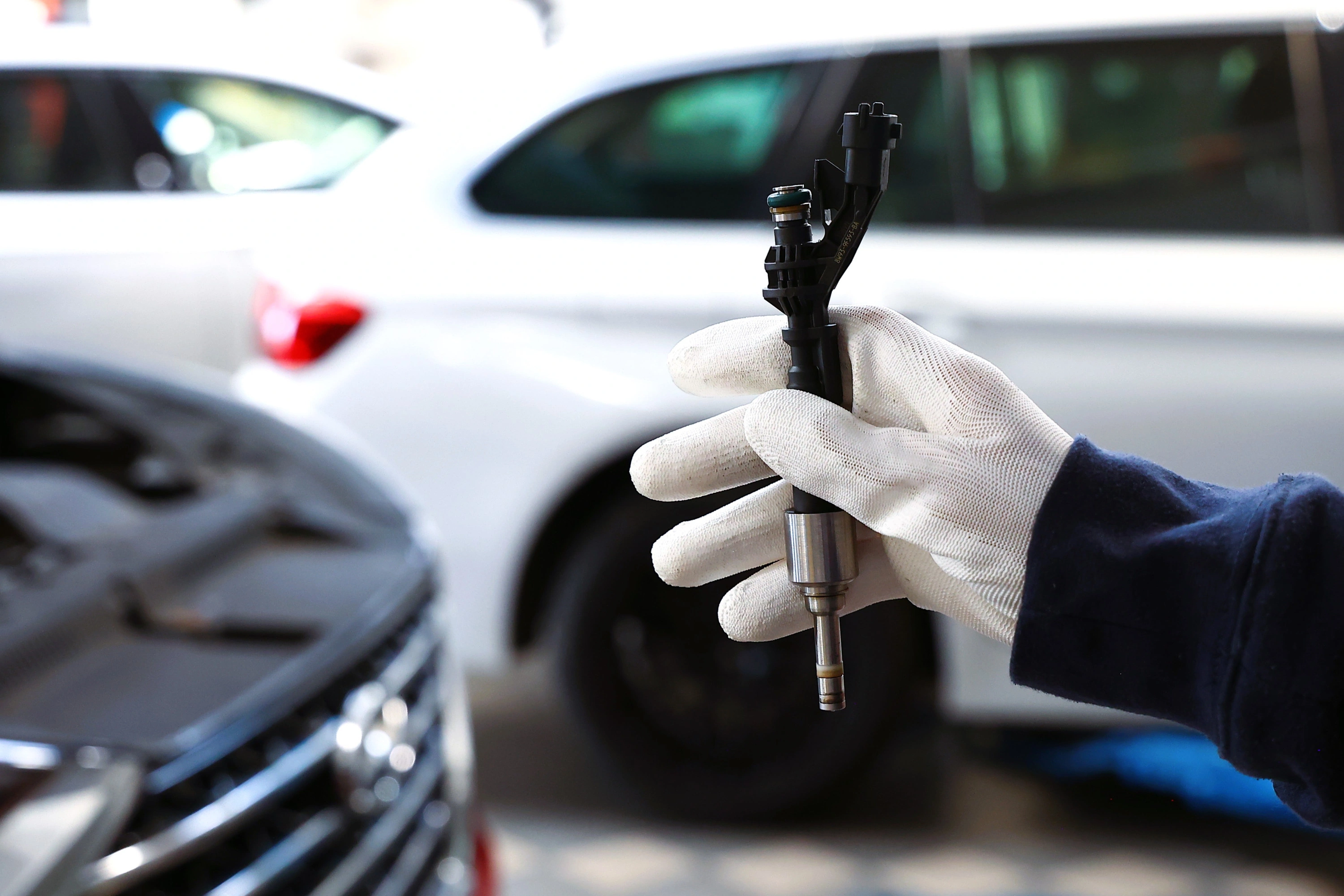

4. Wykonujemy oględziny
Oceniamy korpus, złącze, końcówkę, miejsca uszczelnienia oraz ewentualne ślady uszkodzeń mechanicznych.
5. Kontrolujemy elementy elektryczne
Jeżeli konstrukcja przewiduje odpowiedni pomiar, sprawdzamy dostępne parametry przed właściwym testem.
6. Oznaczamy komplet
Każdy wtryskiwacz otrzymuje oznaczenie przypisane do konkretnego zlecenia. Dzięki temu elementy pozostają rozdzielone i identyfikowalne przez cały proces.
Przy Opel Astra K 1.0 Turbo, 1.2 Turbo, 1.4 Turbo i 1.6 Turbo przed kontaktem najlepiej przygotować numer wymontowanego wtryskiwacza lub VIN.
Wtrysk pośredni kontra bezpośredni
| Obszar | MPI / PFI | GDI / SIDI |
|---|---|---|
01Położenie wtryskiwacza |
Paliwo trafia do kanału dolotowego. | Paliwo jest podawane bezpośrednio do komory spalania. |
02Ciśnienie |
Praca odbywa się przy niższych wartościach ciśnienia. | Wymagane są kontrolowane testy wysokociśnieniowe. |
03Podanie paliwa |
Mieszanka zaczyna powstawać przed cylindrem. | Dawka powstaje przez wtrysk paliwa do wnętrza cylindra. |
04Plan badania |
Dobieramy procedury przeznaczone dla wtrysku pośredniego. | Stosujemy procedury odpowiednie dla wtrysku bezpośredniego. |
05Typowe obszary kontroli |
Dawkowanie szczelność powtarzalność i rozpylanie. | Dawkowanie reakcja szczelność rozpylanie i zachowanie w warunkach wysokiego ciśnienia. |

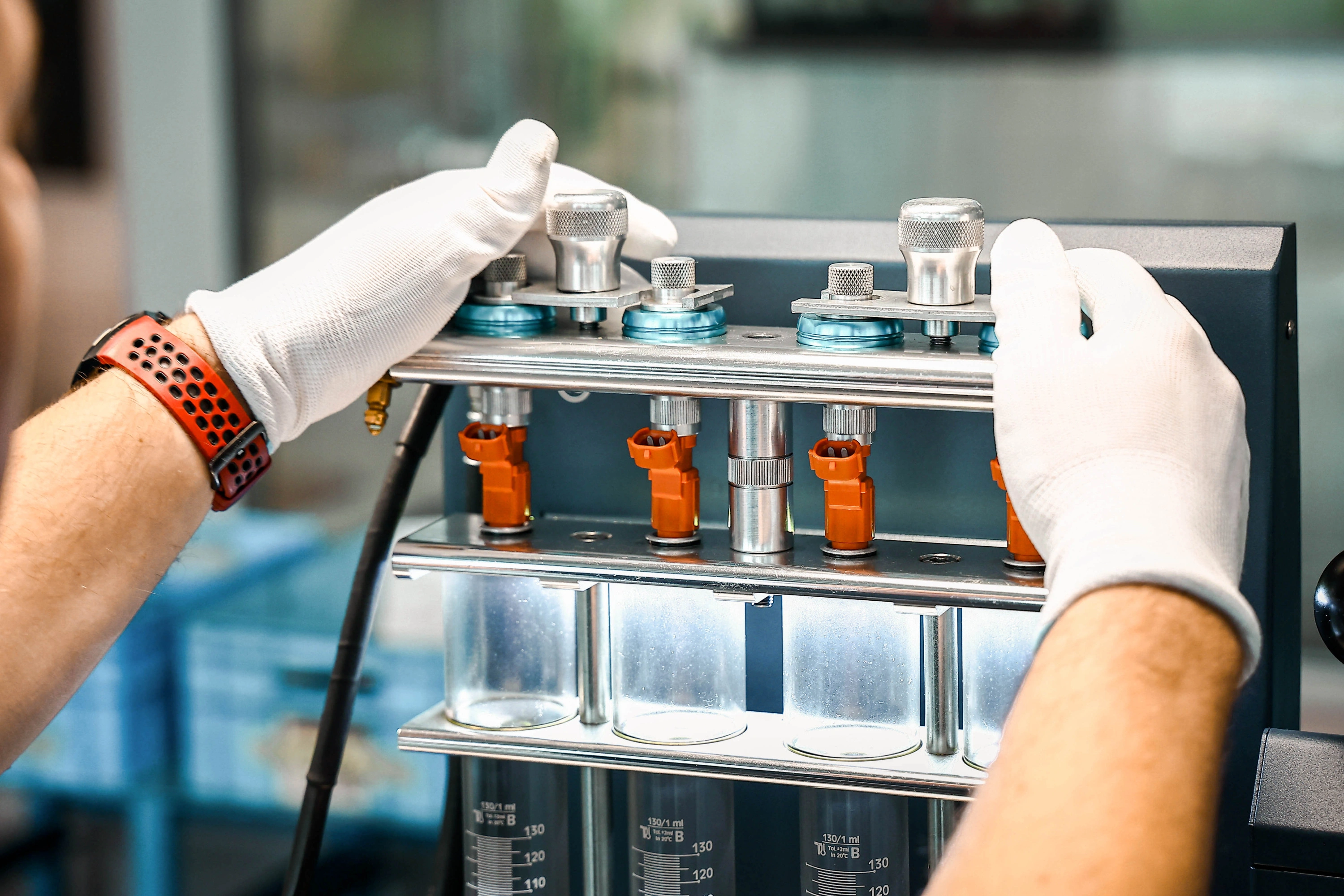

Jak przebiega czyszczenie wtryskiwaczy w naszej pracowni?
Nie oceniamy skuteczności czyszczenia po samym wyglądzie końcówki. Najpierw potrzebujemy wyniku początkowego, ponieważ dopiero wtedy mamy wartości do porównania po zakończeniu procesu.
W naszej pracowni:
- przygotowujemy wtryskiwacz do czyszczenia,
- oczyszczamy powierzchnie zewnętrzne,
- wykonujemy czyszczenie ultradźwiękowe tam, gdzie jest właściwe dla konstrukcji,
- prowadzimy czyszczenie wewnętrzne i płukanie,
- w odpowiednich zastosowaniach wykorzystujemy płukanie wsteczne,
- po procesie przygotowujemy część do ponownego testu,
- sprawdzamy ponownie punkty, które wcześniej wykazały odchylenia.

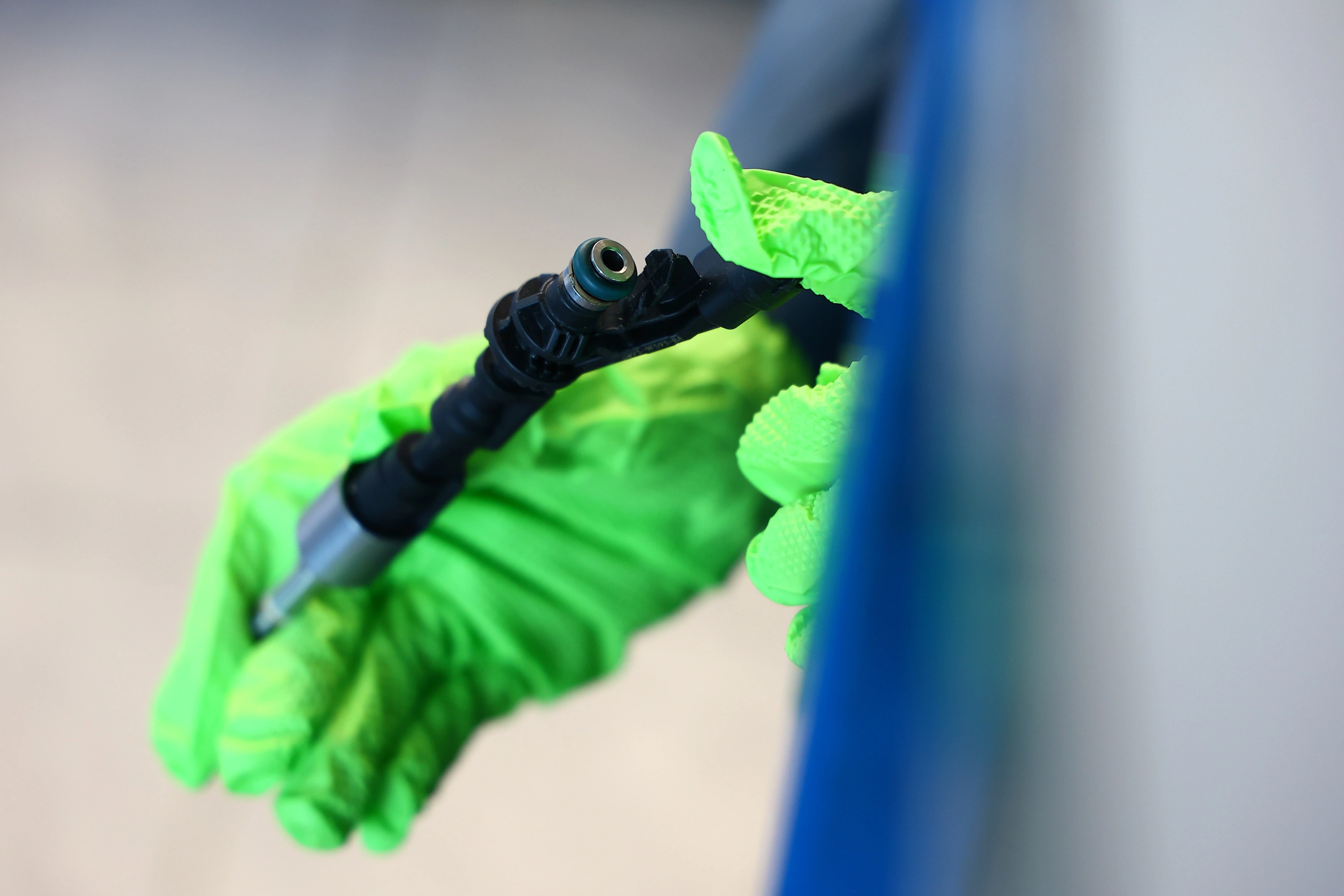

Jeżeli dawkowanie po czyszczeniu zmienia się z 69,1 ml/min do 74,8 ml/min, a jednocześnie poprawia się powtarzalność, mamy mierzalną zmianę. Jeżeli wynik pozostaje praktycznie taki sam, nie przypisujemy problemu automatycznie zabrudzeniu.
Czyszczenie i dalsze czynności regeneracyjne wykonujemy w naszej pracowni. Szerszy zakres takich prac opisujemy w materiale dotyczącym regeneracji wtryskiwaczy benzynowych w naszej pracowni.
Diagnostyka na stanowisku Carbon Zapp GDU.4R-X
Przy bezpośrednim wtrysku Astra K szczególne znaczenie ma możliwość sprawdzenia części w warunkach odpowiednich dla GDI. Do takich badań wykorzystujemy Carbon Zapp GDU.4R-X.
Stanowisko obsługuje do czterech wtryskiwaczy GDI jednocześnie oraz konwencjonalne konstrukcje benzynowe EFI. Producent przewiduje również płukanie, obsługę wybranych funkcji kodowania i diagnostykę wtryskiwaczy bezpośrednich.
Jakie pomiary wykorzystujemy?
Zakres zależy od konkretnego numeru części i dostępnego planu testowego. W odpowiednich zastosowaniach wykorzystujemy:
- dynamiczny pomiar ilości medium,
- porównanie kilku wtryskiwaczy w identycznych warunkach,
- testy GDI przy wysokim ciśnieniu,
- testy konwencjonalnych wtryskiwaczy benzynowych,
- pomiar czasu reakcji rozpylacza za pomocą toru RSP,
- płukanie i płukanie wsteczne,
- kodowanie w aplikacjach obsługiwanych przez bazę stanowiska,
- funkcję rewitalizacji stosu piezoelektrycznego dla odpowiednich konstrukcji.
Producent potwierdza pomiar czasu reakcji poprzez czujnik RSP oraz funkcję regeneracji stosu piezo w wybranych wtryskiwaczach GDI.
Co oznacza 650 bar?
To maksymalna możliwość ciśnieniowa stanowiska GDU.4R-X. Nie jest to ciśnienie, przy którym automatycznie badamy każdy wtryskiwacz.
Rzeczywisty punkt testowy wynika z konstrukcji, numeru części i procedury. Aktualna dokumentacja producenta dla GDU.4R-X podaje maksymalnie 650 bar.
Jak dokładny jest dynamiczny tor pomiarowy?
Dla dynamicznego czujnika XKM producent podaje dokładność ±0,1%, powtarzalność ±0,05% i zakres 1–1000 ml/min. Parametry dotyczą konkretnego toru pomiarowego, dlatego nie traktujemy ich jako uniwersalnej dokładności wszystkich funkcji maszyny.
Jak interpretujemy rezultat?
Nie podejmujemy decyzji na podstawie pojedynczej liczby. Wyniki zestawiamy z planem badania, wartościami właściwymi dla konkretnego typu, procedurą urządzenia oraz doświadczeniem technika.
Wtryskiwacz może osiągnąć prawidłową dawkę przy jednym punkcie pracy, ale wykazać odchylenie przy krótszym impulsie albo innym obciążeniu. Dlatego sprawdzamy charakterystykę, a nie tylko jeden rezultat.
Porównanie wyników przed i po czyszczeniu
| Parametr | Przed czyszczeniem | Po czyszczeniu | Interpretacja |
|---|---|---|---|
01Dawka dynamiczna |
71,0 ml/min | 75,6 ml/min | Zmiana pokazuje poprawę przepływu w przedstawionym punkcie testowym. |
02Rozrzut pomiarów |
2,7 ml/min | 0,8 ml/min | Mniejszy rozrzut wskazuje bardziej stabilne dawkowanie. |
03Czas reakcji |
1,12 ms | 0,94 ms | Jeżeli plan obejmuje ten pomiar reakcja w przykładzie jest szybsza. |
04Szczelność |
1 kropla / 60 s | 0 kropli / 60 s | Po czyszczeniu w przedstawionym przykładzie nie obserwujemy wycieku. |
05Rozpylanie |
Nierówny sektor strugi | Równomierna struga | Zmienił się sposób rozprowadzania medium przez końcówkę. |
Kodowanie i rewitalizacja wtryskiwaczy benzynowych
Kodowanie nie jest automatycznie wykonywane przy każdym wtryskiwaczu GDI. Najpierw ustalamy, czy konkretna konstrukcja oraz baza stanowiska przewidują taką procedurę.
Jeżeli aplikacja jest obsługiwana:
- identyfikujemy dokładny numer wtryskiwacza,
- wykonujemy wymagane punkty testowe,
- określamy indywidualną charakterystykę części,
- generujemy kod tylko tam, gdzie technologia go wykorzystuje,
- przekazujemy dane wynikające z przeprowadzonej procedury.
Dwa wtryskiwacze tego samego typu nie muszą po okresie pracy osiągać identycznych wyników. Indywidualne dane korekcyjne pozwalają uwzględnić takie różnice w systemach, które zostały do tego zaprojektowane.
Rewitalizacja elementów piezoelektrycznych
Dla wybranych konstrukcji piezoelektrycznych GDI wykonujemy rewitalizację stosu piezo, jeżeli budowa wtryskiwacza i wcześniejszy wynik diagnostyki pozwalają na zastosowanie tej funkcji.
Proces prowadzimy w naszej pracowni. Po jego zakończeniu ponownie wykonujemy właściwe pomiary, ponieważ sama rewitalizacja bez kontroli końcowej nie potwierdza rezultatu.
Co otrzymuje klient po badaniu?
Po zakończeniu zlecenia przekazujemy wynik oparty na wykonanych pomiarach, a nie wyłącznie krótką ocenę części.
Klient otrzymuje:
- rezultat testu wstępnego,
- zestawienie najważniejszych parametrów,
- informację z próby szczelności,
- dane dotyczące dawkowania,
- wynik czasu reakcji, jeżeli obejmuje go plan testowy,
- ocenę rozpylania,
- rezultat ponownego badania po czyszczeniu,
- porównanie wszystkich sztuk przy badaniu kompletu,
- indywidualny protokół parametrów,
- dokument potwierdzający wykonanie testu na stanowisku,
- wynik końcowej kontroli jakości.
Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.
Ile kosztuje sprawdzenie wtryskiwacza benzynowego?
Najpierw identyfikujemy technologię i część, ponieważ cena wtrysku pośredniego i bezpośredniego jest różna.
Na końcową wycenę wpływają:
- liczba przekazanych elementów,
- technologia wtrysku,
- zakres diagnostyki,
- wynik badania początkowego,
- czynności potrzebne po pomiarach,
- zakres czyszczenia albo regeneracji,
- zastosowane części serwisowe,
- wybór podzespołu nowego lub zregenerowanego.
Sprawdzenie jednego wtrysku pośredniego kosztuje 45 zł netto, natomiast bezpośredniego 103 zł netto. Cena dotyczy jednej sztuki, a diagnostyka obejmuje test wstępny, czyszczenie i kontrolę końcową.
Wszystkie wersje Opel Astra K wymienione w H1 wykorzystują bezpośredni wtrysk benzyny, dlatego przy tych konstrukcjach zastosowanie ma diagnostyka GDI/SIDI.
Przed kontaktem przygotuj numer wymontowanego wtryskiwacza albo VIN. Nie dobieramy części wyłącznie na podstawie informacji Astra K 1.4 Turbo.
Odbiór kurierski i obsługa wysyłkowa w całej Polsce
Całe zlecenie realizujemy również bez osobistego dostarczania części. Organizujemy odbiór, po którym wtryskiwacze trafiają bezpośrednio do naszej pracowni.
Proces wygląda następująco:
1. przekazujesz numer wtryskiwacza lub VIN,
2. ustalamy odbiór przesyłki,
3. po dostarczeniu oznaczamy i identyfikujemy części,
4. przeprowadzamy badanie wstępne,
5. wykonujemy czyszczenie i uzasadnione czynności regeneracyjne,
6. ponawiamy testy,
7. przekazujemy wynik i przygotowujemy przesyłkę zwrotną.
Obsługujemy zlecenia z całej Polski. Dostępna jest wysyłka DPD, InPost oraz do Paczkomatu. Dostępny podzespół może zostać wysłany nawet w ciągu 24 godzin.
Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie, a dostępność części potrzebnych do dalszego procesu może wpłynąć na termin przygotowania przesyłki.
Jak przygotować wtryskiwacze do wysyłki?
Zabezpiecz króćce przed zanieczyszczeniem i unieruchom części wewnątrz paczki. Do przesyłki dołącz dane kontaktowe i informację pozwalającą przypisać ją do zlecenia.
Korekty paliwowe STFT i LTFT
STFT i LTFT pokazują reakcję sterownika na skład mieszanki. Nie są jednak bezpośrednim pomiarem wydatku konkretnego wtryskiwacza.
- STFT reaguje na bieżąco i zmienia się szybko wraz z warunkami pracy.
- LTFT przedstawia korektę wypracowaną przez sterownik w dłuższym okresie.
- Korekta dodatnia, przykładowo +6%, oznacza zwiększanie dawki przez sterownik.
- Korekta ujemna, przykładowo -5%, oznacza jej ograniczanie.
Ograniczony przepływ wtryskiwacza może współtworzyć warunki prowadzące do dodatniej korekty. Nadmierne dawkowanie albo nieszczelność mogą wpływać na kierunek przeciwny.
Nie określamy jednak stanu wtryskiwacza tylko na podstawie procentowej wartości STFT lub LTFT. Przyczynę potwierdzamy odpowiednimi pomiarami układu i badaniem części na stanowisku.
Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?
W bezpośrednim wtrysku benzyny końcówka pracuje w wymagających warunkach, dlatego nawet niewielkie zabrudzenie lub zmiana działania elementu może wpłynąć na dawkowanie.
Najczęstsze przyczyny to:
- nagar i osady na końcówce,
- zanieczyszczenia obecne w paliwie,
- ograniczona drożność wewnętrznych kanałów,
- nieprawidłowe działanie elementu elektrycznego,
- nieszczelność po zamknięciu,
- zużycie wpływające na sposób rozpylania.
Możliwe skutki:
- nierówne obroty,
- szarpanie pod obciążeniem,
- pogorszenie osiągów,
- zwiększenie zużycia benzyny,
- nieprawidłowy skład mieszanki,
- trudniejszy rozruch,
- dodatkowe obciążenie katalizatora.
Objaw nie jest dla nas diagnozą. Podobne zachowanie silnika może wynikać również z zapłonu, ciśnienia paliwa, dolotu albo innych elementów, dlatego przed decyzją o czyszczeniu czy wymianie potrzebny jest pomiar.
Jaki wpływ ma jakość benzyny?
Zanieczyszczenia znajdujące się w paliwie mogą stopniowo odkładać się w bardzo precyzyjnych kanałach wtryskiwacza. Benzyna pozostająca długo w układzie starzeje się i zmienia swoje właściwości.
Obecność biokomponentów wpływa także na zachowanie paliwa w kontakcie z wilgocią. Woda i osady zwiększają ryzyko korozji oraz zabrudzenia układu. W GDI/SIDI czystość paliwa ma szczególne znaczenie ze względu na niewielkie przekroje i dokładność dawkowania.
Dlaczego warto powierzyć wtryskiwacze specjalistycznej pracowni?
Najważniejsza jest możliwość zestawienia tego, co działo się z częścią przed wykonaniem prac, z wynikiem po ich zakończeniu. Dlatego każdy etap prowadzimy w sposób pozwalający zachować identyfikację wtryskiwacza i jego wcześniejszych pomiarów.
W ramach jednego zlecenia:
- wykorzystujemy ponad 30 lat doświadczenia przy układach wtryskowych,
- pracujemy na specjalistycznych stanowiskach probierczych,
- badamy układy pośrednie i wysokociśnieniowe GDI/SIDI,
- wykorzystujemy Carbon Zapp GDU.4R-X,
- wykonujemy pomiary przed rozpoczęciem czyszczenia,
- czyszczenie i regenerację prowadzimy w naszej pracowni,
- ponownie testujemy element po wykonanych czynnościach,
- dokumentujemy wyniki,
- dla obsługiwanych konstrukcji realizujemy procedury kodowania,
- każdy element pozostaje przypisany do konkretnego zlecenia,
- poszczególne czynności wykonujemy na wydzielonych stanowiskach,
- realizujemy również obsługę wysyłkową z całej Polski.
Nie przyjmujemy, że oczyszczony wtryskiwacz automatycznie pracuje prawidłowo. Potwierdzeniem jest dopiero wynik kontroli końcowej.
FAQ
Czy wszystkie wersje Opel Astra K z tego artykułu mają bezpośredni wtrysk benzyny?
Tak. Wymienione 1.0 Turbo, 1.2 Turbo, 1.4 Turbo i 1.6 Turbo wykorzystują bezpośredni wtrysk benzyny, choć różnią się konstrukcją i numerami zastosowanych elementów.
Czy jedna prawidłowa dawka potwierdza sprawność wtryskiwacza?
Nie. Odchylenie może ujawnić się przy innym czasie sterowania, obciążeniu albo ciśnieniu, dlatego analizujemy więcej niż jeden punkt pracy.
Czy po czyszczeniu zawsze musi wzrosnąć wydatek?
Nie. Prawidłowym wynikiem może być również brak istotnej zmiany, jeżeli wcześniejsza nieprawidłowość nie wynikała z zabrudzenia.
Czy do doboru wtryskiwacza wystarczy informacja Astra K 1.4 Turbo?
Nie. Do dokładnej identyfikacji przygotuj numer starego elementu lub VIN, ponieważ w obrębie jednej wersji silnikowej mogą występować różne numery części.
Czy po badaniu dostanę wynik dla każdej sztuki?
Tak. Przy badaniu kompletu zapisujemy parametry poszczególnych elementów i porównujemy ich charakterystykę, dzięki czemu widać ewentualne różnice w zestawie.
Diagnostyka czyszczenie i regeneracja wtryskiwaczy Opel Astra K
W sprawie wtryskiwaczy benzynowych Opel Astra K 1.0 Turbo, 1.2 Turbo, 1.4 Turbo i 1.6 Turbo skontaktuj się z Pawlik Diesel Service pod numerem 601 856 277.
Po numerze części lub VIN ustalamy właściwy wtryskiwacz, zakres diagnostyki oraz dostępność podzespołu nowego albo zregenerowanego. Przekazane do serwisu wtryskiwacze testujemy, czyścimy i regenerujemy w naszej pracowni, a po zakończeniu procesu przygotowujemy je do wysyłki.
Organizujemy odbiór kurierski na terenie całej Polski. Podczas kontaktu sprawdzamy aktualną cenę i dostępność odpowiedniej części.
Komentarze
