Regeneracja czyszczenie i testy wtryskiwaczy benzynowych MPI PFI i GDI Citroën C4 II 1.2 1.4 1.6 PureTech VTi i THP już od 49 zł

W naszej pracowni przeprowadzamy diagnostykę, czyszczenie i testowanie benzynowych wtryskiwaczy pośrednich MPI/PFI oraz bezpośrednich GDI, w tym konstrukcji stosowanych w silnikach TSI, TFSI i EcoBoost. Korzystamy ze specjalistycznych stanowisk probierczych, które zapewniają kontrolowane warunki pomiarowe.

Citroën C4 II jest szczególnym przypadkiem diagnostycznym, ponieważ w jednej generacji występują zarówno wolnossące jednostki VTi, jak i turbodoładowane silniki THP oraz PureTech. Różnią się nie tylko budową, ale przede wszystkim sposobem dostarczania benzyny. Wtryskiwacz pośredni pracujący w kolektorze dolotowym wymaga innych warunków badania niż element podający paliwo bezpośrednio do komory spalania.

Właśnie dlatego przy ocenie podzespołów z C4 II uwzględniamy konkretną odmianę napędu, numer wtryskiwacza oraz charakterystykę jego pracy. Sprawdzamy zarówno stan elektryczny, jak i szczelność, dawkowanie oraz jakość rozpylania.

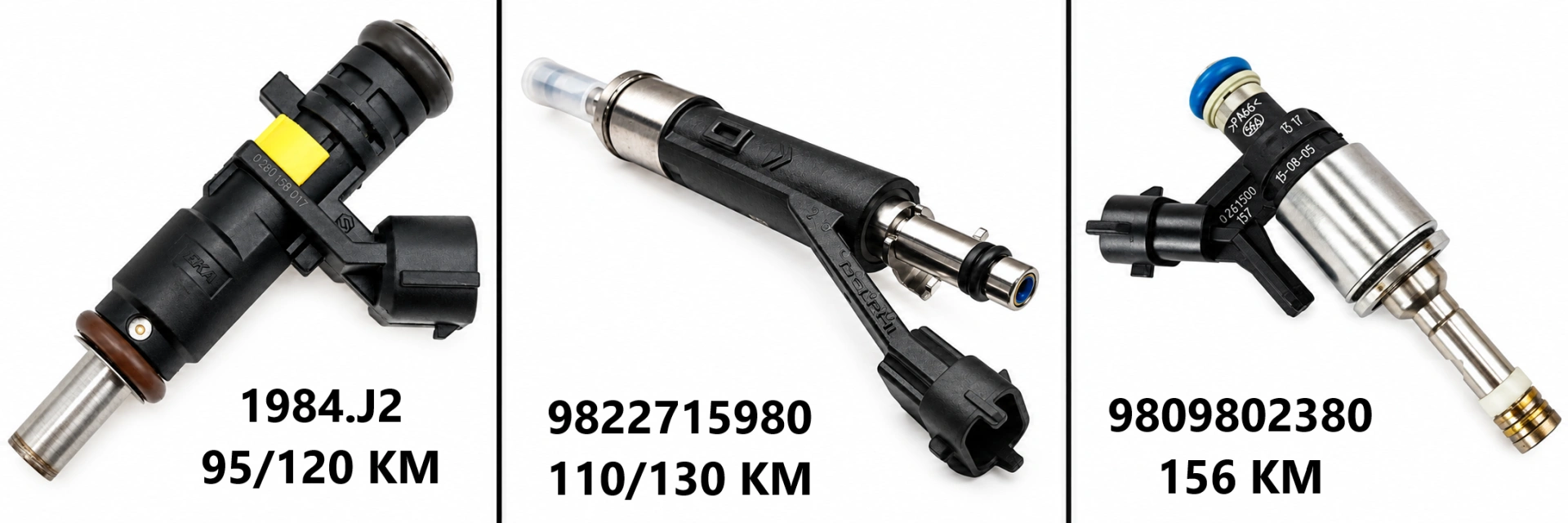

Trzy pojemności, pięć głównych odmian – układy zasilania benzynowego w Citroënie C4 II

Oznaczenie 1.6 na pokrywie silnika nie wystarcza do określenia rodzaju wtryskiwacza. W tej generacji C4 stosowano zarówno 1.6 VTi z wtryskiem pośrednim, jak i 1.6 THP z bezpośrednim podawaniem benzyny.

Również silniki 1.2 PureTech wymagają rozróżnienia od starszych jednostek atmosferycznych PSA. W C4 II odmiany PureTech 110 i 130 wykorzystują turbodoładowanie oraz bezpośredni wtrysk benzyny.

Dla powyższych jednostek nie należy zakładać jednoczesnego występowania dwóch torów wtrysku MPI i GDI. Poszczególne odmiany wykorzystują właściwy dla swojej konstrukcji system zasilania.

Przed doborem procedury diagnostycznej sprawdzamy trzy dane identyfikacyjne: kod silnika, numer wymontowanego wtryskiwacza oraz VIN samochodu. Kod jednostki napędowej określa rodzinę konstrukcyjną, numer części służy do ustalenia konkretnego wykonania wtryskiwacza, a VIN pomaga zweryfikować fabryczną konfigurację pojazdu.

Wtrysk pośredni VTi i bezpośredni PureTech/THP – inne warunki, inne badania

Największa różnica diagnostyczna w C4 II dotyczy warunków, w których pracuje końcówka wtryskiwacza. W silnikach VTi paliwo trafia do kanału dolotowego, natomiast w jednostkach PureTech i THP jest rozpylane bezpośrednio w cylindrze.

Nie stosujemy jednej procedury do obu technologii. Wtryskiwacz z 1.6 VTi badamy według warunków odpowiednich dla układu niskociśnieniowego, natomiast element z 1.6 THP wymaga stanowiska i testplanu przystosowanych do wtrysku bezpośredniego. Ma to znaczenie również podczas interpretacji wyników. Odchylenie widoczne przy określonym ciśnieniu i krótkim impulsie sterującym w układzie GDI nie musi pojawić się podczas prostego sprawdzenia przepływu w warunkach charakterystycznych dla MPI.

Od przyjęcia wtryskiwacza do kwalifikacji do czyszczenia - co robimy?

Wtryskiwacze dostarczone z Citroëna C4 II obejmujemy indywidualnym zleceniem. Dzięki temu zachowujemy powiązanie każdego elementu z konkretnym samochodem oraz wynikami późniejszych badań.

• Identyfikacja. Odczytujemy oznaczenia katalogowe, ustalamy producenta i technologię wtrysku. Porównujemy dane z informacjami dotyczącymi pojazdu.
• Oględziny mechaniczne. Kontrolujemy korpus, końcówkę rozpylacza, złącze elektryczne oraz miejsca osadzenia uszczelnień. Sprawdzamy, czy nie występują pęknięcia, odkształcenia albo ślady nieprawidłowego demontażu.
• Weryfikacja elektryczna. Wykonujemy pomiary odpowiednie dla zastosowanego typu elementu, żeby wykryć nieprawidłowości przed rozpoczęciem testów przepływu.
• Kwalifikacja do badania. Dobieramy stanowisko, sposób mocowania, warunki sterowania i dostępny testplan odpowiadający numerowi części.
• Oznaczenie kompletu. Przypisujemy poszczególne wtryskiwacze do zlecenia i zachowujemy ich identyfikację przez kolejne etapy diagnostyki oraz czyszczenia.

W przypadku czterocylindrowych odmian VTi i THP porównanie kompletu obejmuje cztery wtryskiwacze, natomiast trzycylindrowe silniki 1.2 PureTech mają trzy wtryskiwacze. Liczbę badanych elementów zawsze odnosimy do rzeczywistej konstrukcji silnika.

Carbon Zapp GTBR-X – diagnostyka wtryskiwaczy GDI z silników PureTech i THP

W przypadku benzynowych wtryskiwaczy bezpośrednich wykonujemy kontrolę elektryczną, badania szczelności oraz pomiary dawkowania w warunkach dobranych do danej konstrukcji. Wykorzystujemy do tego między innymi specjalistyczne, czterokanałowe stanowisko Carbon Zapp GTBR-X.

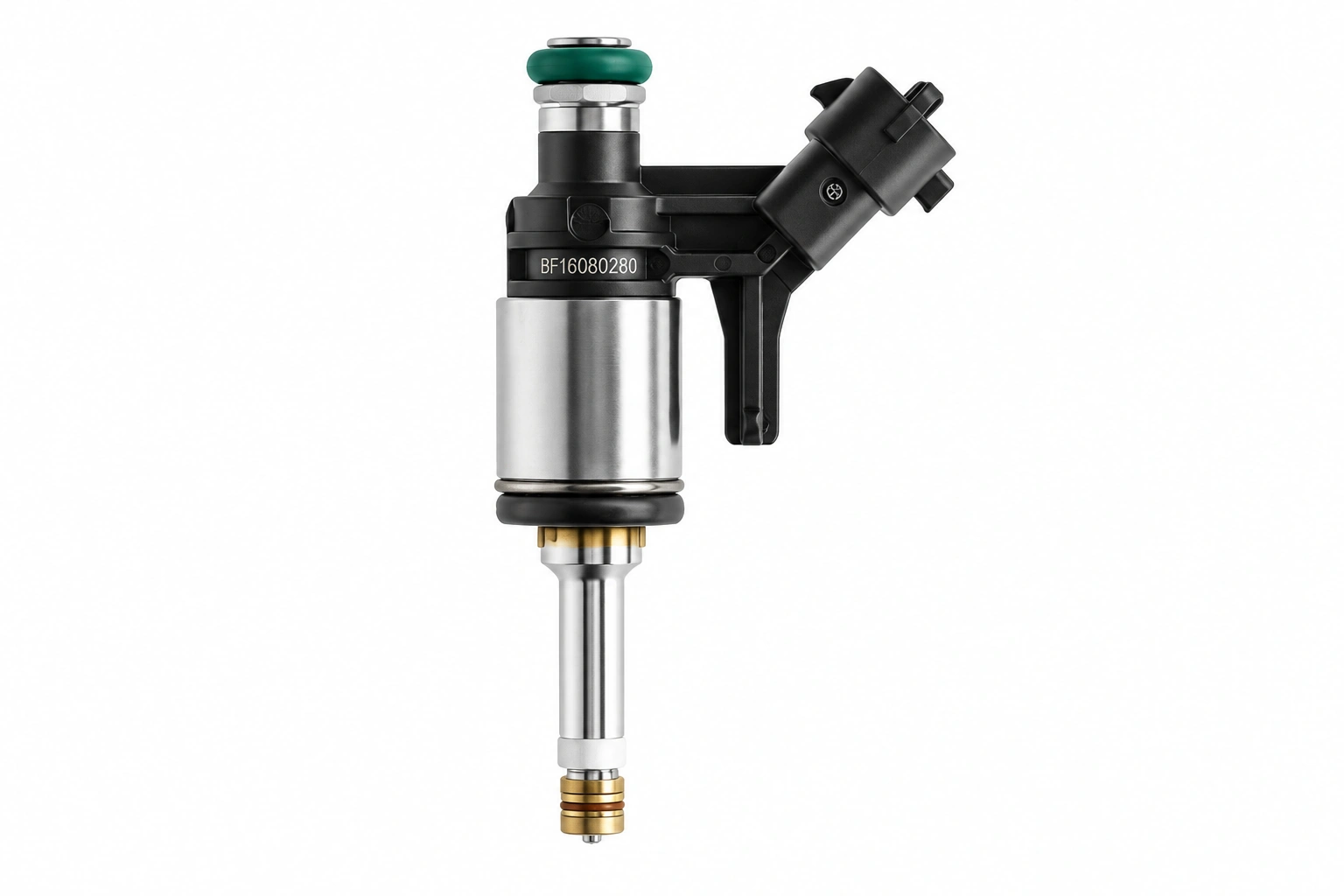

W układach 1.2 PureTech oraz 1.6 THP szczególnie ważne jest sprawdzenie zachowania wtryskiwacza przy zmieniającym się ciśnieniu i czasie wysterowania. Element może pracować poprawnie przy jednym obciążeniu, ale wykazywać odchylenia podczas podawania krótkich dawek.

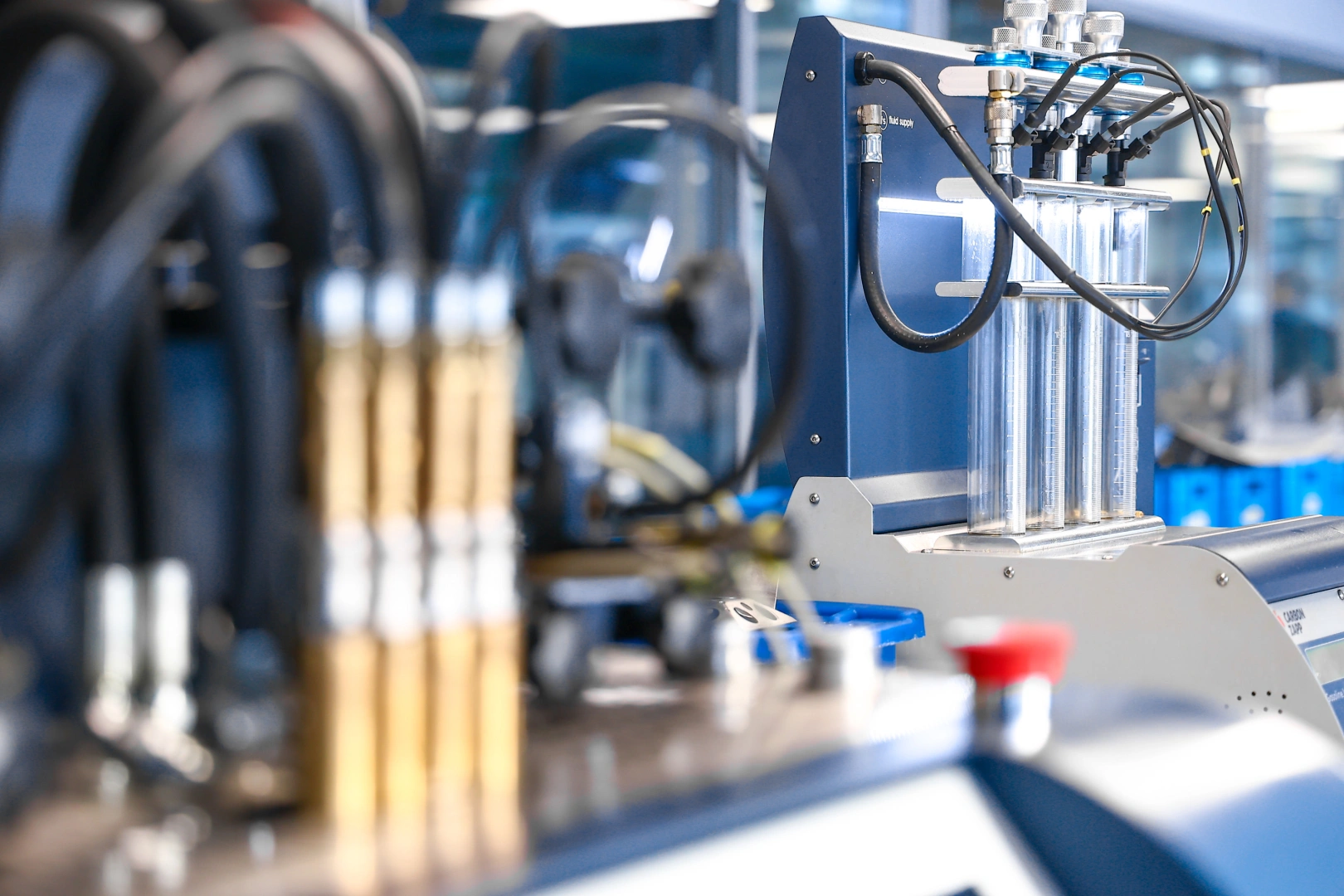

Na czterokanałowym stanowisku badamy jednocześnie do czterech wtryskiwaczy. Cztery niezależne przepływomierze pozwalają kontrolować każdy element osobno i porównywać jego zachowanie z pozostałymi. Dla trzycylindrowego 1.2 PureTech wykorzystujemy odpowiednią liczbę kanałów, zachowując możliwość porównania całego zestawu.

Pracujemy z różnymi konstrukcjami wtryskiwaczy stosowanymi przez producentów takich jak Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli. Samo oznaczenie producenta nie przesądza jednak o sposobie badania – decydują numer konkretnego elementu i dostępna procedura.

Specyfikacja stanowiska GTB4RX podaje maksymalne ciśnienie 1200 bar, cztery kanały i cztery przepływomierze. Ciśnienie rzeczywiste dobieramy do badanej konstrukcji.

Kontrola obwodu elektrycznego przed pomiarem przepływu

Badanie rozpoczynamy od sprawdzenia parametrów elektrycznych odpowiednich dla danej technologii. W zależności od budowy wtryskiwacza wykonujemy pomiary rezystancji, indukcyjności, pojemności oraz sprawdzamy ewentualne zwarcia do masy.

Rezystancja i indukcyjność mają szczególne znaczenie przy ocenie konstrukcji elektromagnetycznych. Nieprawidłowości tych parametrów mogą wskazywać na uszkodzenie uzwojenia albo zmianę jego charakterystyki elektrycznej. Kontrola pojemności jest istotna dla konstrukcji wykorzystujących elementy piezoelektryczne. Sprawdzamy także stan połączeń i reakcję elementu na właściwy sygnał sterujący. Zdarza się, że wtryskiwacz uzyskuje poprawny wynik ilościowy podczas pojedynczej próby, lecz jego parametry elektryczne odbiegają od oczekiwanych.

Dlatego nie uznajemy samego poprawnego dawkowania za wystarczające potwierdzenie sprawności. Wynik elektryczny stanowi osobny element końcowej oceny.

Dwie różne kontrole szczelności

Na GTBR-X rozdzielamy ocenę wycieków zewnętrznych od badania szczelności rozpylacza. Są to dwa odrębne problemy techniczne.

• Szczelność zewnętrzna dotyczy korpusu wtryskiwacza, jego połączeń oraz miejsc, przez które medium robocze mogłoby wydostawać się poza prawidłowy tor przepływu. Kontrolujemy widoczne oznaki nieszczelności i zachowanie elementu podczas odpowiedniej próby ciśnieniowej.
• Szczelność końcówki sprawdzamy po zakończeniu sygnału otwierającego. Obserwujemy, czy rozpylacz rzeczywiście odcina przepływ, czy pojawia się kapanie, sączenie lub inny niekontrolowany wypływ medium.

W silniku z bezpośrednim wtryskiem benzyny ma to szczególne znaczenie. Nieszczelny rozpylacz może dostarczać paliwo do cylindra również wtedy, kiedy sterownik nie żąda wtrysku. Prawidłowa ilość medium podana podczas otwarcia nie wyklucza nieszczelności po zamknięciu. Z tego powodu oba badania dokumentujemy oddzielnie.

Dawka przy pełnym obciążeniu nie opisuje pracy na biegu jałowym

Na stanowisku wykonujemy sekwencje pomiarowe odpowiadające różnym warunkom sterowania. W zależności od dostępnego testplanu obejmują one punkty odpowiadające pełnemu obciążeniu, dawce emisyjnej, pracy na biegu jałowym, a w uzasadnionych konstrukcjach również dawkom pilotażowym, dotryskom i sekwencjom wielodawkowym. W trakcie badania analizujemy:

• Ilość medium podawaną przy określonym wysterowaniu.
• Zmianę dawkowania pomiędzy poszczególnymi punktami pracy.
• Stabilność wyniku przy wielokrotnym powtarzaniu próby.
• Różnice w zachowaniu wtryskiwaczy należących do jednego kompletu.
• Odchylenia występujące wyłącznie przy krótkim impulsie lub określonym ciśnieniu.

Wtryskiwacz 1.6 THP może uzyskać prawidłową dawkę podczas symulacji dużego obciążenia, a jednocześnie pracować nierównomiernie podczas krótszych wysterowań. Odwrotna sytuacja również jest możliwa, dlatego pomiar przy jednym ustawieniu nie zastępuje analizy charakterystyki w kilku punktach.

W sekwencjach wielodawkowych kontrolujemy reakcję na kilka impulsów sterujących występujących w określonym układzie czasowym. Takie badanie ma zastosowanie wtedy, gdy konstrukcja wtryskiwacza i procedura przewidują odpowiednią strategię sterowania.

Powtarzalność – kontrola kolejnych cykli

Każdą istotną nieprawidłowość odnosimy do zachowania elementu podczas powtarzanych prób. Nie opieramy diagnozy na pojedynczym wyniku, który może nie odzwierciedlać całej charakterystyki pracy. Kontrolujemy, czy wtryskiwacz przy kolejnych identycznych impulsach podaje zbliżoną ilość medium oraz czy jego reakcja pozostaje stabilna.

Jeżeli jeden element z kompletu osiąga raz wynik prawidłowy, a w kolejnych cyklach wykazuje odchylenia, analizujemy tę niestabilność niezależnie od średniej dawki. Powtarzalność ma znaczenie szczególnie przy porównywaniu wtryskiwaczy z trzycylindrowego 1.2 PureTech. Różnice między cylindrami mogą wpływać na równomierność pracy jednostki, ale ostateczna interpretacja wymaga także uwzględnienia pozostałych parametrów silnika.

Zmiana ciśnienia ujawnia odchylenia niewidoczne podczas jednej próby

Wtryskiwacze GDI sprawdzamy przy odpowiednio dobranych poziomach ciśnienia, jeśli taki zakres przewiduje procedura konkretnego elementu. Ciśnienie badania wynika z testplanu, a nie z samej maksymalnej wydajności pompy stanowiska.

Podczas zmiany warunków obserwujemy przede wszystkim stabilność dawkowania, szczelność i reakcję na sterowanie. Wtryskiwacz może zachowywać się poprawnie przy niższym ciśnieniu, a przy innym wykazywać zmianę przepływu lub nieprawidłowe zamykanie. Takie różnice pomagają ustalić, czy problem dotyczy wyłącznie określonego zakresu pracy, czy występuje niezależnie od warunków testowych.

Czas reakcji wtryskiwacza – parametr RSP

W konfiguracjach stanowiska obsługujących pomiar czasu odpowiedzi wykonujemy kontrolę reakcji wtryskiwacza na sygnał sterujący. Mierzymy szybkość odpowiedzi oraz porównujemy jej powtarzalność w kolejnych cyklach. Jest to szczególnie użyteczne przy analizie kompletu, w którym poszczególne elementy podają podobną ilość medium, ale nie reagują identycznie.

Wynik RSP interpretujemy w powiązaniu z dawkowaniem i parametrami elektrycznymi. Sam krótszy albo dłuższy czas nie przesądza o usterce bez odniesienia do prawidłowej charakterystyki danego wtryskiwacza.

Obserwacja strugi wtryskowej

Podczas uruchamiania wtryskiwacza kontrolujemy sposób formowania strugi. Interesuje nas nie tylko ilość podanego medium, lecz także jego rozproszenie, kierunek i równomierność. Sprawdzamy, czy rozpylacz nie tworzy pojedynczych, wyraźnie skoncentrowanych strużek oraz czy sposób rozpylania pozostaje stabilny w kolejnych próbach.

W silnikach PureTech i THP geometria strugi jest związana z konstrukcją komory spalania i sposobem przygotowywania mieszanki. Obserwujemy również zachowanie końcówki po zamknięciu. Widoczne kapanie jest sygnałem do odrębnej oceny szczelności.

Porównanie kompletu w jednym cyklu badania

Cztery niezależne kanały pomiarowe GTBR-X wykorzystujemy do bezpośredniego zestawiania wtryskiwaczy pracujących w porównywalnych warunkach. Dzięki temu analizujemy różnice w dawkowaniu, szczelności, stabilności oraz czasie reakcji bez konieczności porównywania wyników uzyskanych przy przypadkowo odmiennych ustawieniach.

Dla Citroëna C4 II oznacza to możliwość sprawdzenia wszystkich czterech elementów z silnika 1.6 THP lub całego trzyczęściowego kompletu z jednostki 1.2 PureTech.

Testplan i CloudX – od numeru części do prawidłowej procedury

Po odczytaniu oznaczenia wtryskiwacza sprawdzamy dostępność właściwego testplanu. Korzystamy przy tym z bazy danych diagnostycznych i obsługi protokołów dostępnych w środowisku CloudX. System wykorzystujemy do weryfikowania procedur, aktualizacji danych oraz obsługi dokumentacji wyników. Nie traktujemy go jedynie jako programu rejestrującego pomiary.

Aktualizacje bazy pomagają utrzymać dostęp do rozwijanych procedur diagnostycznych. Przed badaniem kontrolujemy, czy konkretny numer elementu jest obsługiwany przez dostępny testplan.

Weryfikacja końcowa na GTBR-X

Po czyszczeniu ponownie przeprowadzamy odpowiedni zestaw badań. Zestawiamy wyniki elektryczne, szczelność, wielkość dawkowania, stabilność kolejnych cykli oraz zachowanie w różnych punktach pracy. Jeżeli procedura obejmuje pomiar czasu reakcji, również ten parametr uwzględniamy podczas porównania. Ponownie oceniamy rozpylanie i różnice między wtryskiwaczami należącymi do jednego kompletu.

Wynik końcowy nie zależy od tego, czy element po czyszczeniu wygląda lepiej. Decydują rzeczywiste parametry pomiarowe oraz ich zgodność z wymaganiami konkretnej konstrukcji.

Pozostałe stanowiska wykorzystywane w diagnostyce w naszym parku maszynowym

• Park maszynowy uzupełniamy stanowiskiem Hartridge Excalibur, na którym badamy benzynowe wtryskiwacze GDI oraz PFI.
• Wykorzystujemy również Carbon Zapp GDU.4R, przeznaczony do specjalistycznych prac diagnostycznych przy wtryskiwaczach benzynowych.
• Kolejnym urządzeniem jest Carbon Zapp GS4/10, które włączamy do prac zgodnie z zakresem obsługiwanych elementów i odpowiednimi procedurami.

Dobór aparatury uzależniamy od konstrukcji wtryskiwacza, potrzebnych pomiarów i dostępnych testplanów. Pozwala nam to prowadzić diagnostykę zarówno niskociśnieniowych wtryskiwaczy VTi, jak i elementów bezpośredniego wtrysku stosowanych w PureTech oraz THP.

Dwie zbliżone dawki, ale inna jakość mieszanki – jak interpretujemy wynik?

Wartość przepływu jest ważnym parametrem, ale nie przedstawia całego procesu wtrysku. Dwa elementy mogą podać taką samą ilość medium, choć jeden formuje prawidłową strugę, a drugi rozprowadza je nierównomiernie. Dla silnika benzynowego ma to znaczenie, ponieważ sposób rozpylenia wpływa na przygotowanie mieszanki paliwowo-powietrznej.

Wtryskiwacz o prawidłowym wydatku może wymagać dalszej diagnostyki, jeżeli występuje nieszczelność albo zaburzona geometria rozpylania. Podobnie poprawny obraz strugi nie zastępuje kontroli wielkości dawki i reakcji na sterowanie.

W jednostkach GDI C4 II znaczenie tych zależności jest szczególnie duże, ponieważ benzyna trafia bezpośrednio do przestrzeni spalania. Oceniamy więc cały zestaw parametrów, zamiast uznawać pojedynczą poprawną wartość za potwierdzenie sprawności.

Czyszczenie wtryskiwaczy C4 II – porównujemy stan początkowy i końcowy

Czyszczenie wykonujemy w celu usunięcia zanieczyszczeń, które mogą ograniczać przepływ, zmieniać sposób rozpylania lub zakłócać pracę mechanizmu wtryskiwacza. W zależności od konstrukcji i kwalifikacji elementu stosujemy odpowiednio dobrane środki oraz procedury, w tym czyszczenie ultradźwiękowe i płukanie wsteczne.

Skuteczność tych czynności oceniamy na podstawie danych z testu wejściowego i końcowego, wartości referencyjnych oraz właściwego testplanu. Technik bierze pod uwagę nie tylko zmianę wyniku, ale również to, czy wszystkie wymagane parametry pozostają w dopuszczalnym zakresie.

Kodowanie, adaptacja i reset parametrów – trzy różne czynności

Wtryskiwacze o jednakowym wyglądzie i oznaczeniu mogą wykazywać niewielkie różnice charakterystyki produkcyjnej. W niektórych systemach sterowania silnikiem uwzględnia się je za pomocą indywidualnych kodów korekcyjnych.

Kodowanie polega na wprowadzeniu do sterownika danych opisujących charakterystykę konkretnego wtryskiwacza. W konstrukcjach korzystających z takiego rozwiązania kod może powstawać na podstawie odpowiednich pomiarów wykonanych podczas kalibracji i badania podzespołu. Prawidłowe dane korekcyjne pomagają sterownikowi precyzyjniej wyznaczać dawkę paliwa, co może mieć wpływ na pracę na biegu jałowym, emisję spalin, zużycie benzyny oraz kulturę pracy silnika.

Nie każdy wtryskiwacz benzynowy Citroëna C4 II wymaga jednak indywidualnego kodowania.

Rozróżniamy trzy pojęcia:

• Kodowanie wtryskiwacza – zapisanie indywidualnych danych identyfikacyjnych lub korekcyjnych, jeżeli dany sterownik i konstrukcja przewidują taką procedurę.
• Adaptacja – proces dostosowania określonych parametrów sterowania do warunków pracy silnika.
• Reset wartości wyuczonych – usunięcie zapisanych wcześniej korekt w sytuacji przewidzianej przez procedurę serwisową.

Przed wykonaniem jakiejkolwiek czynności elektronicznej sprawdzamy wymagania producenta dla danego kodu silnika.

Rewitalizacja elementów piezoelektrycznych

W naszej pracowni wykonujemy również rewitalizację elementów piezoelektrycznych w wybranych konstrukcjach wtryskiwaczy.

Proces obejmuje diagnostykę elektryczną elementu piezoelektrycznego, ocenę jego parametrów oraz przeprowadzenie właściwej procedury przywracania charakterystyki, jeżeli pozwalają na to budowa i stan podzespołu. Następnie ponownie wykonujemy pomiary i weryfikujemy rezultat. Dla każdej części sprawdzamy rzeczywisty typ elementu wykonawczego oraz możliwość zastosowania odpowiedniej procedury.

Wtryskiwacz sprawny na stanowisku, ale nieprawidłowo zamontowany – na co uważać?

Po zakończonej diagnostyce ważny jest właściwy montaż elementów w silniku. W Citroënie C4 II wymagania różnią się zależnie od tego, czy obsługujemy konstrukcję pośrednią VTi, czy bezpośrednią PureTech albo THP.

Przy wtryskiwaczach MPI/PFI zwracamy uwagę na stan uszczelnień, prawidłowe osadzenie w kolektorze oraz szczelność połączeń. Uszkodzony pierścień może powodować niepożądany przepływ powietrza lub wyciek paliwa. W układach GDI dodatkowego znaczenia nabierają uszczelnienia części osadzonej w głowicy. Jeżeli konkretna konstrukcja wykorzystuje pierścień PTFE, należy przygotować go i zamontować zgodnie z technologią producenta.

Przy takich czynnościach istotne są:

• Czystość gniazda wtryskiwacza.
• Właściwy rodzaj i wymiar uszczelnienia.
• Odpowiednie narzędzia do osadzania i formowania pierścieni PTFE, jeśli są wymagane.
• Prawidłowe położenie wtryskiwacza.
• Zastosowanie procedury montażowej dla konkretnego kodu silnika.

Nie stosujemy uniwersalnych momentów dokręcania ani jednej metody przygotowania uszczelnień dla wszystkich jednostek C4 II. Wartości montażowe i wymagania dotyczące elementów jednorazowych należy sprawdzić w dokumentacji właściwej dla danej wersji pojazdu.

Dokumentacja po diagnostyce – co potwierdzają otrzymane wyniki?

• Wynik diagnostyki wstępnej – informację o stanie elementu przed czyszczeniem.
• Zestawienie parametrów – wyniki dawkowania, kontroli szczelności i odpowiednich pomiarów elektrycznych.
• Ocenę rozpylania – wskazanie ewentualnych nieprawidłowości w formowaniu strugi.
• Pomiar czasu reakcji – rezultat badania RSP, jeżeli jest przewidziany i wykonany dla danej konstrukcji.
• Porównanie kompletu – zestawienie wyników kilku wtryskiwaczy, jeśli zostały dostarczone razem.
• Wyniki po czyszczeniu – dane pokazujące rzeczywistą zmianę parametrów.
• Indywidualny protokół parametrów – dokumentację wykonanego zakresu badania.
• Certyfikat z badania – potwierdzenie przeprowadzonej kontroli.
• Końcową kontrolę jakości – weryfikację stanu elementów przed zakończeniem zlecenia.
• 24-miesięczną pisemną gwarancję bez limitu kilometrów – zgodnie z zakresem i warunkami gwarancji udzielanej na wykonaną usługę.

Cena diagnostyki wtryskiwaczy Citroën C4 II w naszej pracowni

Koszt sprawdzenia zależy od technologii wtrysku zastosowanej w danej wersji silnikowej.

Podana cena diagnostyki obejmuje test wstępny, czyszczenie i kontrolę końcową. Dalsze czynności, jeżeli okażą się potrzebne, ustalamy na podstawie wyniku sprawdzenia.

Do identyfikacji części wykorzystujemy numer starego wtryskiwacza, dane samochodu i numer VIN. Warto przygotować te informacje przed kontaktem telefonicznym – usprawniają dobór odpowiedniego podzespołu oraz weryfikację dostępności.

Obsługa wysyłkowa wtryskiwaczy C4 II – od identyfikacji do odesłania

Klient nie musi przyjeżdżać osobiście do pracowni. Diagnostykę i obsługę wymontowanych wtryskiwaczy realizujemy również na podstawie przesyłek nadawanych z dowolnego miejsca w Polsce. Organizujemy odbiór kurierski i obsługujemy przesyłki realizowane między innymi przez DPD oraz InPost, w tym nadania z wykorzystaniem Paczkomatów. Klient może przesłać własne wtryskiwacze do sprawdzenia i przeprowadzenia odpowiednich czynności serwisowych.

Prowadzimy również wysyłkę dostępnych wtryskiwaczy nowych oraz zregenerowanych. W przypadku dostępnego podzespołu wysyłka może nastąpić nawet w ciągu 24 godzin. Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie, a dostępność części i zakres niezbędnych czynności mogą wpłynąć na ostateczny termin wysyłki.

Przed nadaniem przesyłki należy zabezpieczyć króćce i końcówki wtryskiwaczy przed uszkodzeniem oraz zanieczyszczeniem. Poszczególne elementy powinny zostać unieruchomione i oddzielone od siebie, a wewnątrz paczki należy umieścić dane kontaktowe lub identyfikator zlecenia.

Przebieg realizacji wysyłkowej

• Ustalamy właściwy element. Weryfikujemy numer części lub dane samochodu na podstawie VIN.
• Organizujemy odbiór. Uzgadniamy sposób przekazania zabezpieczonych wtryskiwaczy kurierowi.
• Przeprowadzamy badania. Wykonujemy test wejściowy, odpowiednie czyszczenie oraz ponowną kontrolę parametrów.
• Przekazujemy rezultat. Informujemy klienta o stanie wtryskiwaczy i wyniku wykonanych czynności.
• Uzgadniamy dalsze postępowanie. Jeżeli element nie spełnia wymagań, przedstawiamy ustalone możliwości dalszej obsługi lub doboru części.
• Odsyłamy podzespoły. Przygotowujemy przesyłkę z własnymi wtryskiwaczami klienta albo z dobranymi częściami, zgodnie z ustaleniami.

Nierówna praca C4 II – czy przyczyna rzeczywiście znajduje się we wtryskiwaczu?

Szarpanie podczas przyspieszania, niestabilne obroty albo wypadanie zapłonów nie przesądzają o uszkodzeniu wtryskiwacza. W Citroënie C4 II podobne zachowanie silnika może wynikać z niesprawnej świecy zapłonowej, cewki, nieprawidłowego ciśnienia paliwa, nieszczelności dolotu lub problemów mechanicznych jednostki napędowej.

Jeżeli podejrzenie dotyczy układu wtryskowego, analizujemy możliwe przyczyny nieprawidłowego podawania benzyny.

W praktyce nieprawidłowa praca wtryskiwacza może powodować nierówne obroty, szarpanie, zwiększone zużycie benzyny i odczuwalny spadek osiągów. Zakłócenia w przygotowaniu mieszanki wpływają również na skład spalin, a niespalone paliwo może zwiększać obciążenie termiczne katalizatora.

Sam objaw nie jest diagnozą. Dopiero badanie w kontrolowanych warunkach pozwala odróżnić rzeczywistą nieprawidłowość wtryskiwacza od usterki innego elementu silnika.

Wpływ jakości benzyny na stan wtryskiwaczy

Jakość paliwa ma znaczenie zarówno dla jednostek VTi, jak i dla silników PureTech oraz THP. Podczas starzenia benzyny i jej utleniania mogą powstawać związki sprzyjające odkładaniu się osadów na elementach układu paliwowego. Obecność biokomponentów, zwłaszcza etanolu, wpływa na właściwości przechowywanego paliwa, a wilgoć może sprzyjać korozji wybranych elementów instalacji. Dodatkowo drobne zanieczyszczenia mechaniczne mogą ograniczać przepływ przez kanały wtryskiwacza lub zakłócać pracę jego mechanizmu zamykającego.

Korekty STFT i LTFT w Citroënie C4 II – wskazówka diagnostyczna, nie wyrok

Podczas diagnostyki samochodu istotne informacje możemy uzyskać z parametrów korekcji paliwowych. Sterownik silnika wykorzystuje je do dostosowywania dawkowania paliwa na podstawie informacji z układu sterowania i czujników, w tym sondy lambda.

• STFT (Short Term Fuel Trim) to korekta krótkoterminowa, która reaguje na bieżące zmiany składu mieszanki.
• LTFT (Long Term Fuel Trim) oznacza korektę długoterminową, odzwierciedlającą wyuczone dostosowania układu sterowania.

W silniku 1.4 lub 1.6 VTi dodatnie korekty mogą towarzyszyć ograniczonemu wydatkowi wtryskiwacza, ale również nieszczelności w układzie dolotowym. W przypadku 1.2 PureTech i 1.6 THP trzeba ponadto uwzględnić pracę układu wysokiego ciśnienia oraz warunki sterowania bezpośrednim wtryskiem.

Nieprawidłowe wartości STFT lub LTFT nie identyfikują konkretnego uszkodzonego wtryskiwacza. Wskazują nam kierunek dalszego sprawdzania, ale nie zastępują pomiarów szczelności, wydatku i charakterystyki rozpylania na stanowisku probierczym.

Zaplecze techniczne i doświadczenie w diagnostyce benzynowych układów wtryskowych

W naszej pracy, od 35 lat, wykorzystujemy specjalistyczne stanowiska, procedury pomiarowe i uporządkowany system dokumentacji.

• Stanowiska diagnostyczne: Carbon Zapp GTBR-X, Carbon Zapp GDU.4R, Carbon Zapp GS4/10 oraz Hartridge Excalibur.
• Obsługiwane technologie: benzynowe układy MPI/PFI i GDI, w tym konstrukcje stosowane w silnikach VTi, PureTech i THP.
• Wielokanałowe pomiary: jednoczesne badanie do czterech wtryskiwaczy na odpowiednim stanowisku, z indywidualną kontrolą przepływu.
• Warunki ciśnieniowe: dobierane do konkretnego testplanu; maksymalne możliwości urządzeń nie są utożsamiane z ciśnieniem każdego badania.
• Przebieg obsługi: diagnostyka wstępna, czyszczenie, odpowiednie płukanie wsteczne i kontrola końcowa.
• Pomiary specjalistyczne: kontrola elektryczna, szczelność, dawkowanie, charakterystyka rozpylania i pomiary czasu reakcji RSP w obsługiwanych konstrukcjach.
• Dodatkowe procedury: kodowanie wybranych wtryskiwaczy i rewitalizacja elementów piezoelektrycznych, gdy ich budowa przewiduje takie czynności.

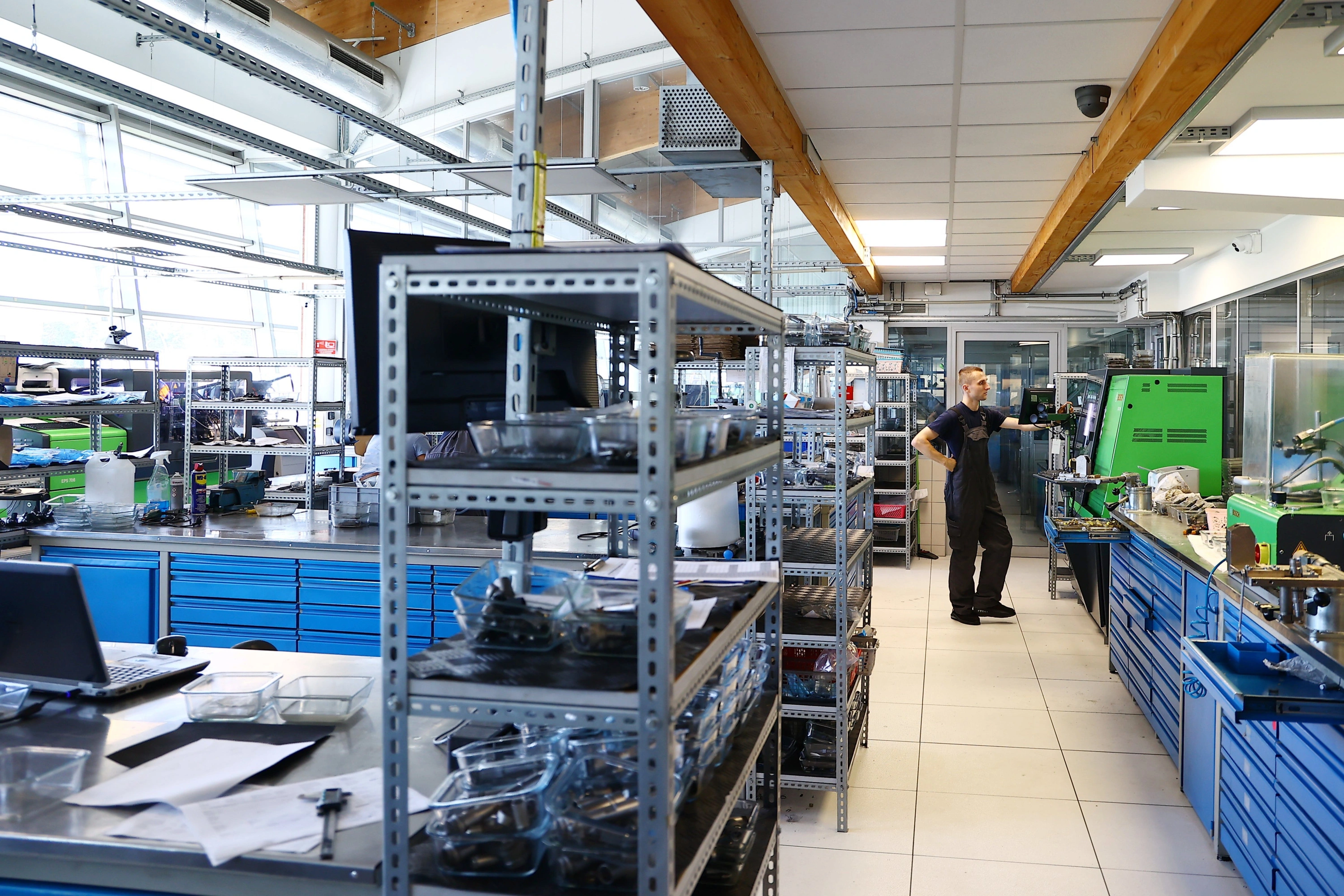

• Organizacja pracowni: wydzielone miejsca do demontażu, czyszczenia, diagnostyki i montażu.
• Identyfikacja elementów: system oznaczania oraz segregowania wtryskiwaczy i ich części przez cały proces obsługi.
• Dokumentowanie wyników: zestawienia parametrów, protokoły badań oraz porównanie stanu przed wykonaniem czynności i po ich zakończeniu.
• Obsługa ogólnopolska: przyjmowanie zleceń wysyłkowych i organizowanie transportu podzespołów.

FAQ – diagnostyka i regeneracja wtryskiwaczy Citroën C4 II

Czy Citroën C4 II 1.6 VTi i 1.6 THP mają takie same wtryskiwacze?
Nie. Jednostka 1.6 VTi korzysta z pośredniego wtrysku benzyny MPI/PFI, natomiast 1.6 THP wykorzystuje bezpośredni wtrysk GDI. Pomimo identycznej pojemności silniki wymagają różnych wtryskiwaczy i odmiennych procedur badania.

Czy wtryskiwacze 1.2 PureTech 110 i 130 w C4 II są zamienne?
Nie należy zakładać ich zamienności wyłącznie na podstawie wspólnej pojemności i technologii GDI. Przed doborem porównujemy numer katalogowy wymontowanego elementu, kod silnika oraz dane VIN, ponieważ zgodność musi wynikać z dokumentacji części.

Czy wypadanie zapłonów w Citroënie C4 II oznacza konieczność regeneracji wtryskiwacza?
Nie. Przyczyną może być również układ zapłonowy, nieszczelność dolotu, niewłaściwe ciśnienie paliwa lub problem mechaniczny silnika. Wtryskiwacz kwalifikujemy do czynności serwisowych dopiero po potwierdzeniu nieprawidłowości odpowiednim badaniem.

Czy wszystkie wtryskiwacze z C4 II trzeba sprawdzać razem?
Badanie kompletu jest szczególnie przydatne, gdy chcemy porównać dawkowanie, szczelność i powtarzalność poszczególnych elementów. W silniku 1.2 PureTech zestaw składa się z trzech wtryskiwaczy, a w jednostkach 1.4 i 1.6 z czterech.

Ile kosztuje sprawdzenie wtryskiwaczy C4 II i czy można je wysłać?
Diagnostyka jednego wtryskiwacza pośredniego kosztuje 45 zł netto, a bezpośredniego 103 zł netto. Organizujemy odbiór kurierski z całej Polski i przekazujemy dokumentację wykonanych badań.

Czy Carbon Zapp GTBR-X wykryje problemy niewidoczne podczas zwykłego czyszczenia?
W ramach diagnostyki na GTBR-X kontrolujemy między innymi parametry elektryczne, szczelność i dawkowanie w różnych warunkach. Dzięki temu sprawdzamy, czy po czyszczeniu rzeczywiście poprawiła się charakterystyka wtryskiwacza, a nie tylko wygląd jego końcówki.

Czy po wymontowaniu wtryskiwaczy GDI z 1.6 THP trzeba wymienić uszczelnienia?
Należy stosować wymagania montażowe przewidziane dla konkretnej konstrukcji i wymieniać elementy uszczelniające wskazane przez producenta jako jednorazowe. Szczególnej uwagi wymagają uszczelnienia końcówki osadzanej w głowicy, w tym pierścienie PTFE, jeżeli występują w danym wykonaniu.
