Regeneracja czyszczenie i testy wtryskiwaczy benzynowych MPI PFI Citroën C4 Aircross 1.6i już od 49zł

Mamy dla Ciebie ponad 4000 dostępnych wtryskiwaczy
CENA	od 70 zł
DOSTĘPNOŚĆ	dostępny
WYSYŁKA	1 dzień roboczy*
GWARANCJA	24 miesiące

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

W naszej pracowni wykonujemy diagnostykę, czyszczenie i weryfikację wtryskiwaczy benzynowych MPI/PFI oraz GDI, w tym konstrukcji FSI, TFSI, TSI i EcoBoost. Korzystamy ze specjalistycznych stanowisk probierczych, indywidualnych procedur testowych i pomiarów parametrów pracy każdego elementu.

Citroën C4 Aircross z benzynowym silnikiem 1.6i ma cztery wtryskiwacze podające paliwo do kanałów dolotowych, a nie bezpośrednio do cylindrów. W tej konstrukcji szczególne znaczenie ma równomierne dawkowanie pomiędzy cylindrami oraz sposób, w jaki każdy wtryskiwacz rozpyla benzynę przed zaworem ssącym. Oceniamy oba te parametry, ponieważ podobna ilość podanego paliwa nie zawsze oznacza jednakowe przygotowanie mieszanki.

NAJWAŻNIEJSZE INFORMACJE

Diagnostyka wtryskiwaczy Citroën C4 Aircross

1 DZIEŃ ROBOCZY

01

Diagnostyka MPI/PFI w C4 Aircross 1.6. Badamy również wtryskiwacze GDI innych konstrukcji.

02

Zakres usługi Test przed czyszczeniem i po nim oraz protokół z wynikami.

03

Realizacja i transport Planowana realizacja w 1 dzień roboczy. Odbiór i wysyłka kurierska w całej Polsce.

04

Kontakt Przygotuj numer wtryskiwacza lub VIN. 601 856 277

Silnik 4A92 – technika Mitsubishi pod maską Citroëna C4 Aircross

Benzynowa odmiana C4 Aircross 1.6i wykorzystuje jednostkę konstrukcyjnie pochodzącą od Mitsubishi. Samochód jest spokrewniony technicznie z Mitsubishi ASX, co ma znaczenie przy identyfikacji silnika oraz wyszukiwaniu właściwych części układu paliwowego. W europejskiej wersji modelu zastosowano wolnossący, czterocylindrowy silnik benzynowy 4A92 o pojemności 1590 cm³. W dokumentacji i katalogach części występuje również oznaczenie NKZ (4A92).

• Silnik: 1.6i, rodzina Mitsubishi 4A9
• Kod: 4A92 / NKZ (4A92)
• Pojemność: 1590 cm³
• Moc: 86 kW / 117 KM
• Liczba cylindrów: 4
• Liczba zaworów: 16
• Technologia podawania paliwa: wielopunktowy wtrysk pośredni MPI/PFI
• Rodzaj sterowania wtryskiwaczami: elektromagnetyczny
• Zastosowanie: europejska wersja benzynowa C4 Aircross, wprowadzona w 2012 roku

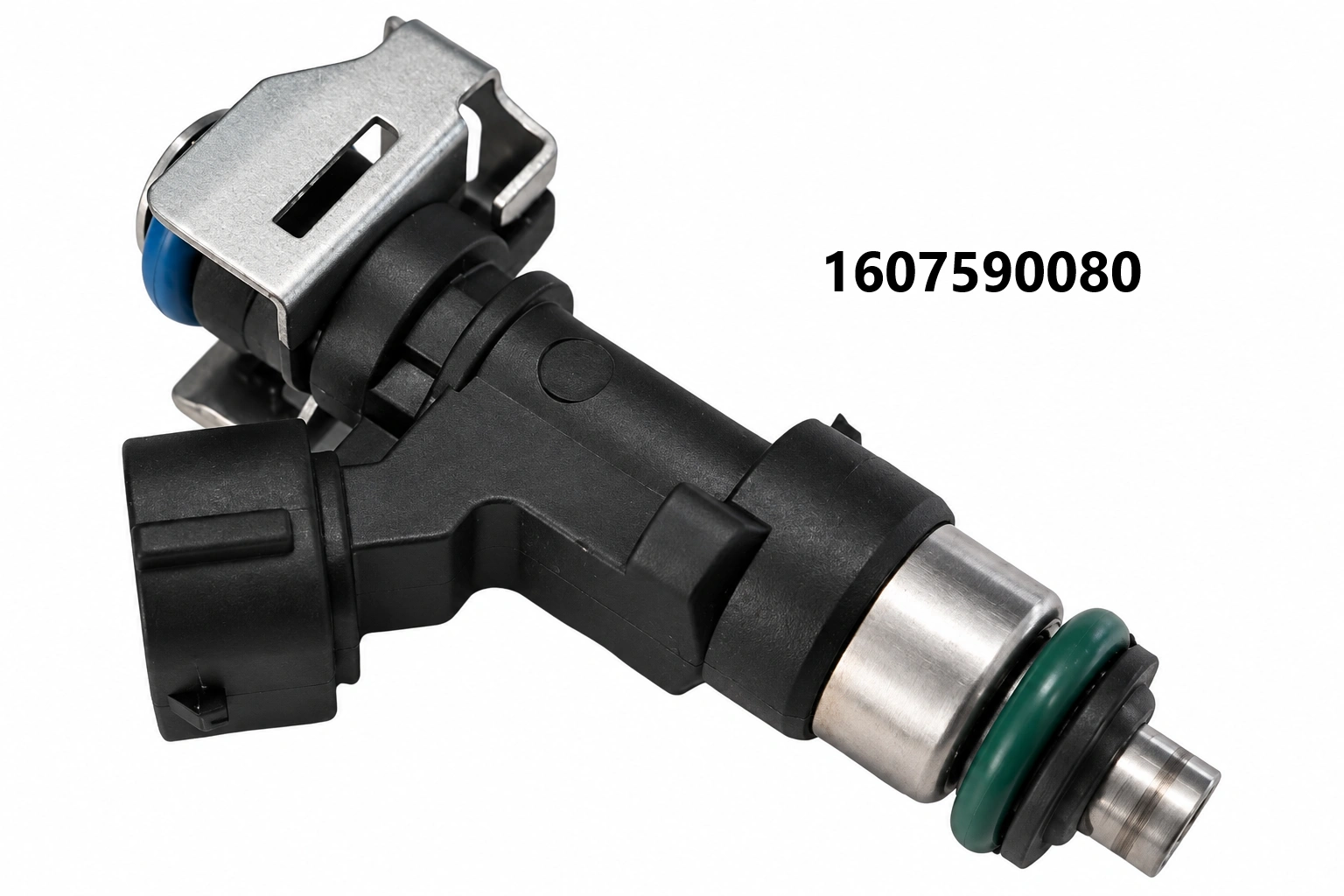

Numer wtryskiwacza, kod silnika i VIN – trzy różne informacje

Kod 4A92 określa rodzinę i odmianę jednostki napędowej. Numer katalogowy znajdujący się na wymontowanym wtryskiwaczu służy do dokładniejszego ustalenia jego konstrukcji i odpowiednika. Numer VIN wykorzystujemy do sprawdzenia konfiguracji pojazdu oraz właściwego zastosowania części. Jest szczególnie pomocny, gdy oznaczenie na korpusie jest nieczytelne lub katalog przewiduje kilka pozycji zamiennych.

Wtryskiwacz w kolektorze dolotowym – co zmienia sposób podawania paliwa?

W C4 Aircross 1.6i wtryskiwacz kieruje benzynę do kanału dolotowego. Paliwo łączy się z powietrzem przed dostaniem się do komory spalania.

Oznacza to, że podczas oceny technicznej istotne są nie tylko objętość dawki i szczelność, ale również odpowiednie ukierunkowanie strugi względem konstrukcji kanału dolotowego.

PORÓWNANIE TECHNOLOGII

MPI w C4 Aircross a wysokociśnieniowy wtrysk GDI

MPI / GDI

Cecha badania	C4 Aircross 1.6 MPI/PFI	GDI – inne konstrukcje
01Umiejscowienie	Kanał dolotowy przed zaworem ssącym.	Bezpośrednio w komorze spalania.
02Podawanie paliwa	Do strumienia powietrza w układzie dolotowym.	Bezpośrednio do cylindra.
03Ciśnienie	Układ niskiego ciśnienia.	Układ wysokiego ciśnienia.
04Procedura badania	Test właściwy dla MPI/PFI.	Wysokociśnieniowy testplan GDI.
05Zakres kontroli	Dawka, struga, szczelność, elektryka i powtarzalność.	Dawka, rozpylanie, szczelność, elektryka, reakcja na sterowanie i różne ciśnienia.
06Nieprawidłowości	Zabrudzenie końcówki, zmieniony przepływ, nierówna struga i nieszczelność.	Odchylenia dawek, nieprawidłowa atomizacja, nieszczelność i problemy przy wysokim ciśnieniu.

i Silnik 4A92 w Citroënie C4 Aircross 1.6 wykorzystuje wyłącznie wtrysk pośredni MPI/PFI. Nie stosujemy do niego procedur wysokociśnieniowych GDI.

Dla silnika 4A92 dobieramy procedurę odpowiadającą niskociśnieniowemu układowi MPI. Ma to znaczenie również przy interpretacji wyników. Taki sam wynik objętościowy uzyskany w dwóch różnych systemach nie oznacza, że obydwa elementy należy oceniać według tych samych wartości referencyjnych.

Cztery wtryskiwacze C4 Aircross trafiają do pracowni – jak rozpoczynamy zlecenie?

Po otrzymaniu podzespołów tworzymy dokumentację przyjęcia i przypisujemy elementy do konkretnego zlecenia. Zachowujemy identyfikację każdej sztuki, aby kolejne wyniki można było odnieść do tego samego wtryskiwacza.

• Identyfikacja katalogowa. Odczytujemy oznaczenia korpusu, sprawdzamy producenta i numer części. Porównujemy je z przekazanymi danymi samochodu.
• Ocena konstrukcji. Potwierdzamy rodzaj sterowania oraz technologię podawania paliwa. Na tej podstawie wybieramy właściwe wyposażenie i procedurę badania.
• Oględziny mechaniczne. Kontrolujemy korpus, końcówkę rozpylacza, przyłącza i powierzchnie uszczelniające. Sprawdzamy, czy nie występują pęknięcia, uszkodzenia mechaniczne albo oznaki wcześniejszej nieprawidłowej obsługi.
• Kontrola elektryczna. Weryfikujemy parametry odpowiednie dla elektromagnetycznej konstrukcji wtryskiwacza oraz stan złącza.
• Przygotowanie kompletu. Oznaczamy elementy i zapisujemy ich przyporządkowanie. Jeżeli otrzymaliśmy wszystkie cztery wtryskiwacze, zachowujemy możliwość ich bezpośredniego porównania.

Dopiero po zakończeniu kontroli wejściowej kwalifikujemy części do właściwego testu. Nie wykonujemy czyszczenia przed udokumentowaniem ich stanu początkowego.

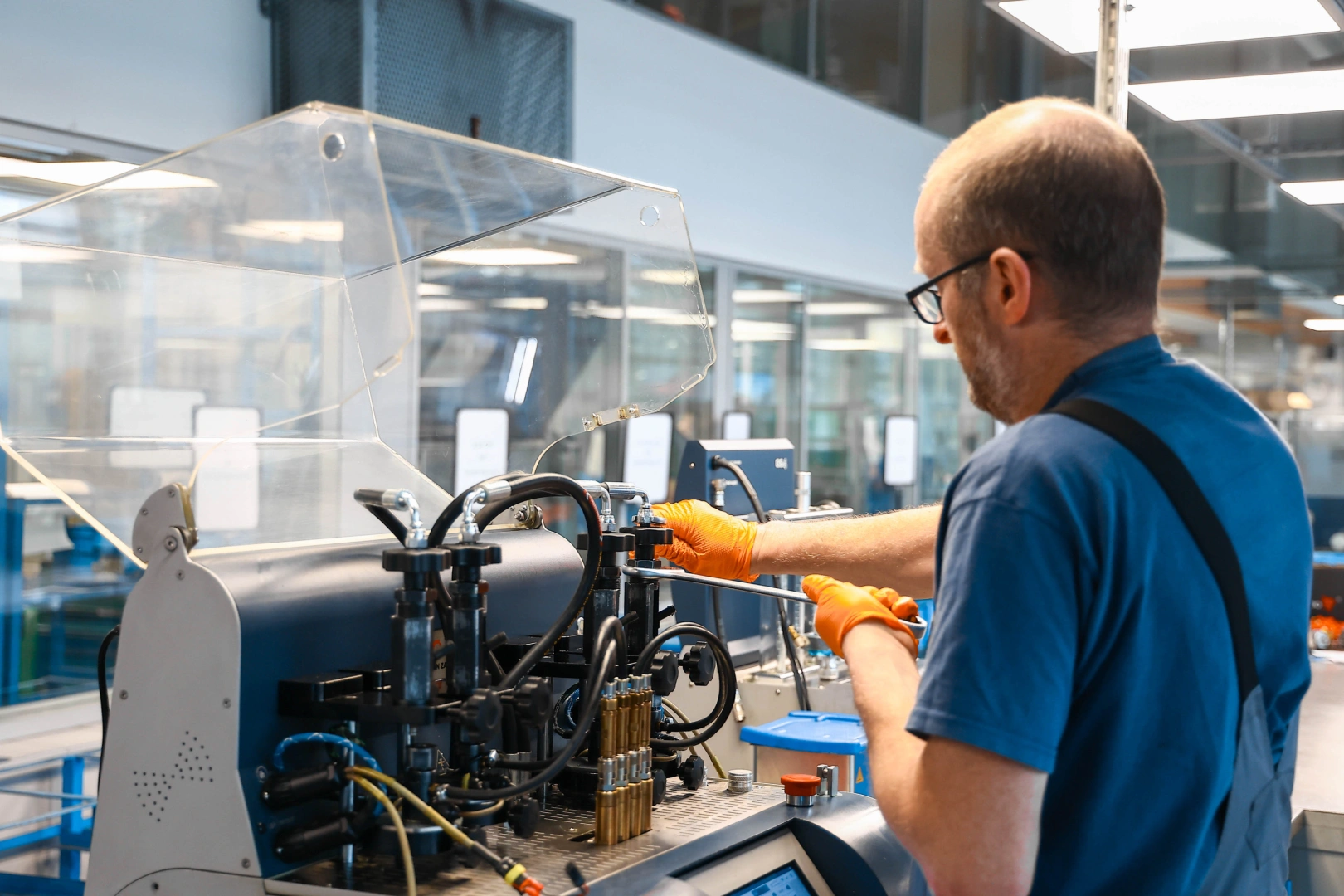

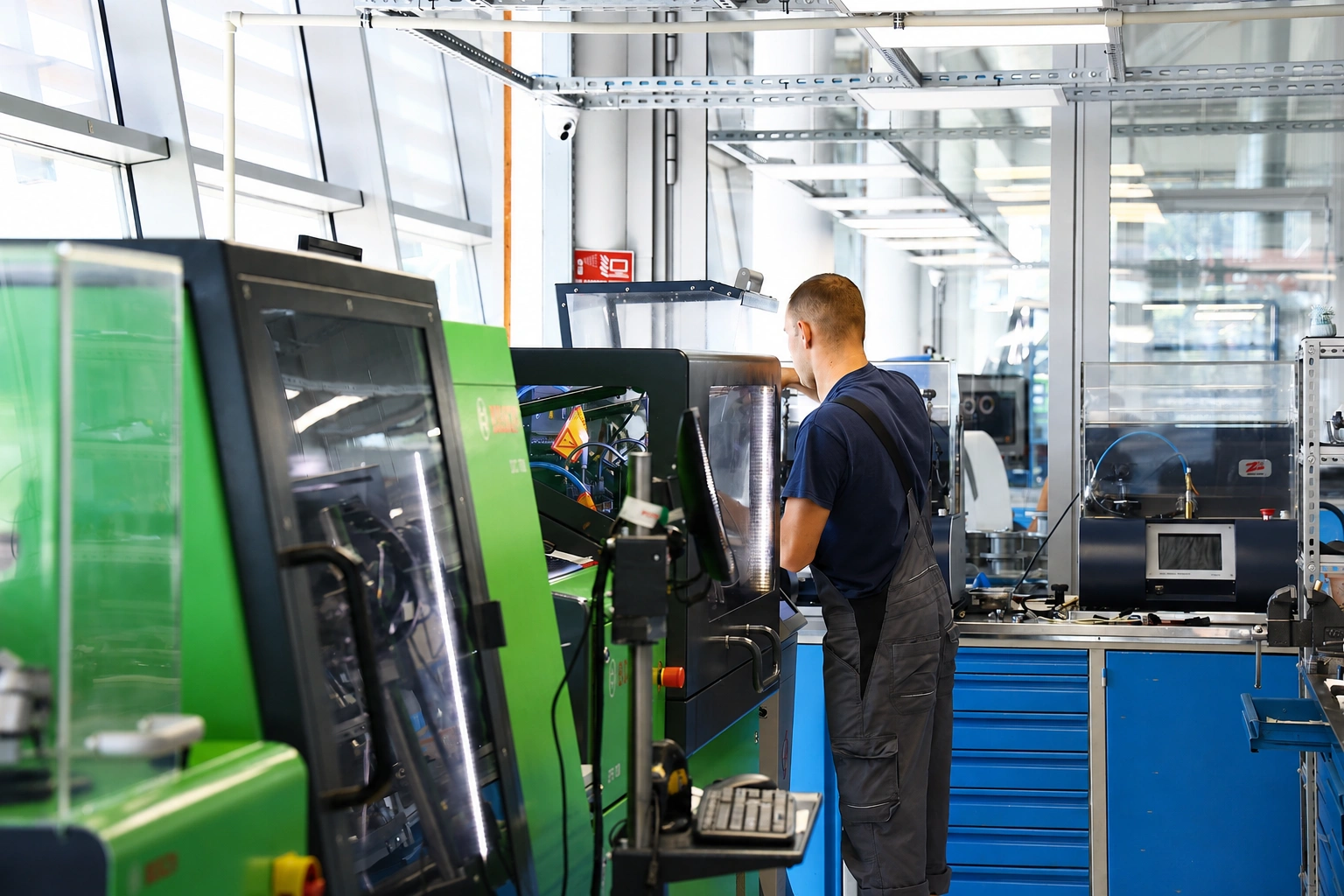

Jak badamy MPI z silnika 4A92 na stanowiskach probierczych?

W przypadku C4 Aircross 1.6i szczególne zastosowanie mają stanowiska obsługujące wielopunktowy wtrysk pośredni, w tym Carbon Zapp GS4/10 oraz odpowiednio skonfigurowany Carbon Zapp GDU.4R.

Rozpoczynamy od sprawdzenia szczelności i reakcji elementu na sterowanie. Następnie wykonujemy pomiary dawkowania w warunkach przewidzianych dla danej konstrukcji. Analizujemy kilka obszarów:

• Dawkowanie: porównujemy ilość medium podawaną przez poszczególne wtryskiwacze przy jednakowych warunkach badania.
• Stabilność: sprawdzamy, czy wynik nie zmienia się nieprawidłowo w kolejnych cyklach.
• Szczelność: kontrolujemy, czy po zamknięciu końcówka nie przepuszcza medium.
• Rozpylanie: obserwujemy kształt strugi oraz różnice pomiędzy elementami.
• Elektrykę: oceniamy obwód sterujący w zakresie przewidzianym dla danego wtryskiwacza.
• Reakcję na sterowanie: weryfikujemy prawidłowe uruchamianie elementu przy zadanych impulsach oraz, jeżeli procedura przewiduje odpowiedni pomiar, jego czas odpowiedzi.

Przy komplecie z 4A92 otrzymujemy dodatkową informację diagnostyczną. Możemy porównać cztery elementy należące do tego samego silnika, pracujące według wspólnej strategii sterowania. Jeżeli jeden wtryskiwacz wyraźnie odbiega od pozostałych, analizujemy charakter odchylenia i odnosimy go do wartości przewidzianych dla konkretnego numeru części. Nie uznajemy jednak elementu za niesprawny wyłącznie dlatego, że jego wynik nie jest matematycznie identyczny z pozostałymi.

Czyszczenie i płukanie wsteczne

Po badaniu wejściowym wykonujemy czyszczenie wtryskiwaczy, wykorzystując metodę odpowiednią do ich konstrukcji oraz rodzaju stwierdzonych zanieczyszczeń.

Stosujemy także płukanie wsteczne, jeżeli budowa wtryskiwacza i dostępne wyposażenie przewidują taką procedurę. Odwrócony kierunek przepływu medium pomaga usuwać zanieczyszczenia znajdujące się w wewnętrznych kanałach. Celem jest przywrócenie właściwej drożności, poprawa formowania strugi i zwiększenie powtarzalności dawkowania.

Carbon Zapp GTBR-X – rozszerzona diagnostyka wtryskiwaczy GDI w naszej pracowni

Chociaż silnik 4A92 wykorzystuje MPI, obsługujemy również konstrukcje benzynowe z bezpośrednim podawaniem paliwa. W ich przypadku wykonujemy badania na specjalistycznym, czterokanałowym stanowisku Carbon Zapp GTBR-X.

Obsługujemy na nim wybrane konstrukcje produkowane między innymi przez Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli.

Cztery niezależne pomiary w jednym cyklu

Na GTBR-X badamy jednocześnie do czterech wtryskiwaczy GDI. Korzystamy z czterech kanałów testowych i czterech niezależnych przepływomierzy. Dzięki temu dla każdego elementu otrzymujemy osobny pomiar dawki, a jednocześnie zestawiamy wyniki uzyskane w porównywalnych warunkach.

Przed badaniem ustalamy numer części i właściwy testplan. Nie stosujemy jednakowej sekwencji sterowania do wszystkich wtryskiwaczy benzynowych, ponieważ różnią się one budową, charakterystyką elektryczną i wymaganiami ciśnieniowymi.

Sprawdzenie parametrów elektrycznych przed uruchomieniem testu dawkowania

W zależności od konstrukcji na GTBR-X kontrolujemy rezystancję, indukcyjność, pojemność oraz ewentualne zwarcie do masy. W przypadku wtryskiwaczy elektromagnetycznych szczególne znaczenie ma stan cewki sterującej. W konstrukcjach piezoelektrycznych zakres pomiarów uwzględnia odmienną charakterystykę elementu wykonawczego.

Nieprawidłowa wartość elektryczna może wskazywać na usterkę, której nie ujawnia pojedynczy pomiar objętościowy. Dlatego najpierw analizujemy sterowanie i stan elektryczny, a dopiero później przechodzimy do oceny hydraulicznej.

Dwa odrębne badania szczelności

Podczas testu wycieków zewnętrznych kontrolujemy korpus, połączenia i miejsca, przez które medium mogłoby wydostawać się poza przewidziany tor przepływu. Osobno sprawdzamy szczelność rozpylacza po zakończeniu impulsu sterującego. W tym drugim badaniu obserwujemy, czy zamknięty wtryskiwacz wykazuje kapanie, sączenie lub niekontrolowany przepływ. Nawet prawidłowa ilość medium podana podczas otwarcia nie wyklucza nieszczelności po zamknięciu.

Rozdzielenie tych dwóch prób pomaga ustalić, czy problem dotyczy uszczelnienia zewnętrznego, czy zamykającego się elementu rozpylającego.

Pomiary w kilku charakterystycznych punktach pracy

Wtryskiwacze bezpośredniego wtrysku benzyny pracują przy zmieniającym się ciśnieniu oraz różnych czasach sterowania. Dlatego na GTBR-X wykonujemy pomiary odpowiadające odpowiednim warunkom pracy. W zależności od testplanu uwzględniamy między innymi:

• pełne obciążenie;
• punkt odpowiadający dawce emisyjnej;
• warunki biegu jałowego;
• małe dawki, w tym pilotażowe, jeżeli występują w danej strategii;
• dotryski, jeśli przewiduje je konstrukcja;
• sekwencje wielokrotnych dawek, czyli testy typu multi-dawka.

Nie każdy wtryskiwacz wykorzystuje wszystkie te strategie. Dobieramy je zgodnie z jego konstrukcją, a nie na podstawie uniwersalnego zestawu pomiarów. W poszczególnych punktach analizujemy wartość dawki oraz jej zmienność. Sprawdzamy, czy element reaguje prawidłowo po skróceniu impulsu sterującego albo zmianie ciśnienia. Może się zdarzyć, że wtryskiwacz osiąga właściwy wynik przy dużej dawce, lecz wykazuje odchylenie przy krótkim czasie otwarcia. Dlatego pojedynczy poprawny pomiar nie kończy diagnostyki.

Ciśnienie badania wynika z testplanu

Maksymalna wartość ciśnienia układu wysokociśnieniowego GTBR-X wynosi 1200 bar.  Rzeczywiste wartości ustalamy na podstawie numeru wtryskiwacza i przewidzianej procedury.

Jeżeli testplan obejmuje kilka poziomów ciśnienia, porównujemy zachowanie elementu w każdym z nich. W ten sposób wykrywamy odchylenia, które mogą nie występować podczas badania przy jednym, stałym ciśnieniu.

Powtarzalność cykli i czas reakcji RSP

Wykonujemy powtarzane cykle pomiarowe, aby sprawdzić stabilność podawanych dawek. Interesuje nas nie tylko średni wynik, ale również to, czy kolejne impulsy powodują zbliżoną reakcję elementu.

W konstrukcjach i konfiguracjach pomiarowych obsługujących diagnostykę czasu reakcji RSP analizujemy szybkość odpowiedzi na sygnał sterujący. Możemy wtedy ustalić, czy wtryskiwacz o prawidłowej objętości dawki nie wykazuje jednocześnie opóźnionej lub niestabilnej reakcji. Takie odchylenie ma znaczenie zwłaszcza przy krótkich impulsach, gdy nawet niewielka różnica czasowa wpływa na zachowanie wtryskiwacza. Wynik odnosimy do właściwej procedury i pozostałych parametrów, a nie do jednej uniwersalnej wartości czasu.

Obraz strugi jako uzupełnienie wyniku przepływu

Podczas testu obserwujemy sposób rozpylania medium. Sprawdzamy, czy struga zachowuje właściwy kierunek, geometrię i równomierność. Zwracamy uwagę na nietypowe pojedyncze strużki, asymetrię oraz kapanie.

Dzięki temu zestawiamy wynik ilościowy z zachowaniem końcówki rozpylacza. Jest to ważne, ponieważ dwa wtryskiwacze mogą podawać podobną objętość medium, ale tworzyć różne warunki przygotowania mieszanki paliwowo-powietrznej.

CloudX i dobór właściwej procedury

W pracy z GTBR-X korzystamy z systemu CloudX, który wspiera dostęp do danych diagnostycznych, sprawdzanie dostępności testplanów i obsługę protokołów. Po identyfikacji numeru wtryskiwacza weryfikujemy dostępne procedury oraz parametry badania.

Aktualizacje bazy pomagają utrzymywać dostęp do danych przeznaczonych dla kolejnych konstrukcji. Nie zastępują jednak prawidłowej identyfikacji części ani technicznej interpretacji wyników.

Końcowe potwierdzenie parametrów

Po wykonaniu czynności serwisowych powtarzamy odpowiedni zakres testów. Porównujemy parametry elektryczne, szczelność, wielkość dawek, stabilność, powtarzalność i zachowanie w kolejnych punktach pracy. Jeżeli procedura uwzględnia pomiar czasu reakcji, zestawiamy również te wartości. Ocenę uzupełniamy obserwacją rozpylania i porównaniem elementów należących do jednego kompletu.

Wynik końcowy opieramy na całym zestawie danych. Sam prawidłowy wygląd wtryskiwacza po czyszczeniu nie stanowi potwierdzenia jego sprawności.

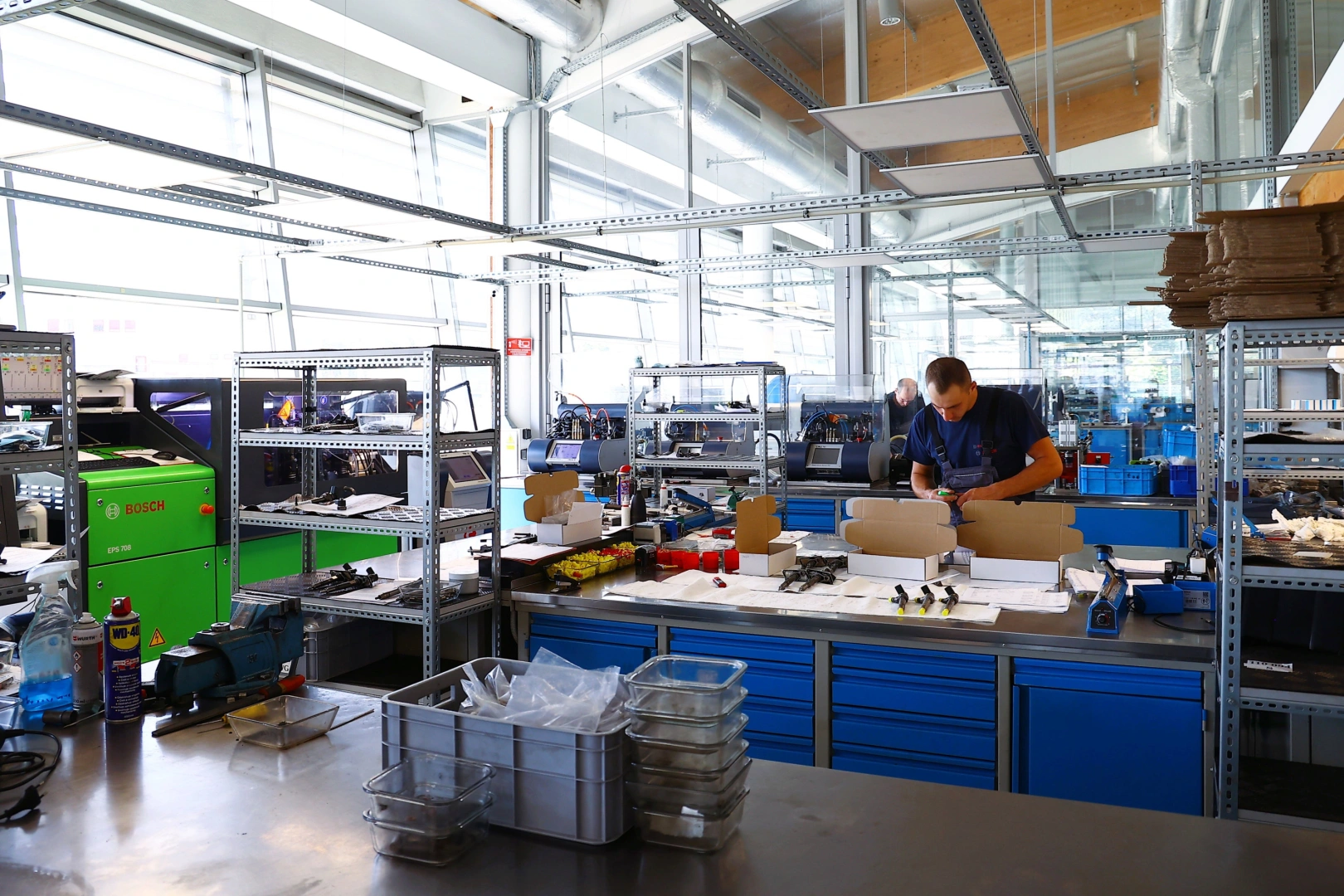

Pozostałe stanowiska diagnostyczne

• Hartridge Excalibur wykorzystujemy do specjalistycznych badań wtryskiwaczy benzynowych z wtryskiem pośrednim i bezpośrednim, zgodnie z obsługiwaną konfiguracją.
• Carbon Zapp GDU.4R stanowi dodatkowe stanowisko do diagnostyki wtryskiwaczy benzynowych, w tym konwencjonalnych konstrukcji MPI.
• Na Carbon Zapp GS4/10 wykonujemy badania układów pośredniego wtrysku, obejmujące między innymi dawkowanie, szczelność i obserwację strugi.

Dzięki zróżnicowanemu wyposażeniu dobieramy warunki pomiarowe do badanego elementu. Nie oceniamy wtryskiwaczy niskociśnieniowych według parametrów właściwych dla GDI.

Cztery jednakowe dawki w silniku 4A92 – czy to wystarczy do pozytywnego wyniku?

Wielopunktowy wtrysk benzyny wymaga odpowiedniego przygotowania mieszanki w każdym cylindrze, dlatego w Citroënie C4 Aircross 1.6 porównujemy wynik objętościowy z zachowaniem rozpylacza.

Wtryskiwacz może podawać właściwą ilość paliwa, a mimo to formować strugę o nieprawidłowym kierunku lub nierównomiernym rozdrobnieniu.

PARAMETRY DIAGNOSTYCZNE

Cztery jednakowe dawki w silniku 4A92 – czy to wystarczy?

8 PARAMETRÓW

Parametr	Co sprawdzamy?	Znaczenie diagnostyczne
01Wielkość dawki	Ilość medium podawaną w określonym teście.	Ocena wydajności wtryskiwacza.
02Geometria strugi	Kształt obszaru rozpylania.	Ocena sposobu rozprowadzania paliwa.
03Kierunek strugi	Ułożenie strugi względem osi wtryskiwacza.	Dostarczanie paliwa do właściwej części kanału dolotowego.
04Atomizacja	Stopień rozdrobnienia medium.	Wpływ na przygotowanie mieszanki paliwowo-powietrznej.
05Symetria	Równomierność rozkładu rozpylania.	Możliwe ograniczenia drożności lub nierówna praca otworów.
06Szczelność	Zachowanie końcówki po zamknięciu.	Wykrywanie niekontrolowanego przepływu.
07Powtarzalność	Zgodność kolejnych cykli.	Wykrywanie niestabilnej pracy.
08Pojedyncze strużki	Miejscowe odchylenia rozpylania.	Możliwe zabrudzenie lub uszkodzenie końcówki.

i Prawidłowe dawkowanie nie wystarcza do potwierdzenia sprawności. Ocenę uzupełniamy kontrolą rozpylania, szczelności i powtarzalności.

Najważniejszy jest związek pomiędzy tymi wynikami. Jeżeli wszystkie cztery wtryskiwacze osiągają odpowiednie dawkowanie, lecz jeden z nich tworzy wyraźnie odmienną strugę, wymaga to dalszej interpretacji.

Nie uznajemy takiego kompletu automatycznie za sprawny. Sprawdzamy, czy odchylenie jest powtarzalne, czy wynika z zabrudzenia oraz czy po przeprowadzeniu czyszczenia następuje poprawa.

Dwa badania tego samego wtryskiwacza – weryfikujemy rzeczywisty efekt czyszczenia

Skuteczność przeprowadzonych czynności oceniamy na podstawie pomiarów wejściowych i końcowych, odpowiednich danych referencyjnych oraz procedury właściwej dla danego numeru wtryskiwacza. Uwzględniamy także doświadczenie technika, szczególnie podczas oceny obrazu rozpylania.

Czyszczenie wykonujemy w celu usunięcia osadów i zanieczyszczeń wpływających na drożność, wielkość dawki, powtarzalność oraz formowanie strugi.

WYNIKI TESTU

Jak interpretujemy wyniki przed czyszczeniem i po jego zakończeniu?

PRZED / PO

Badanie / parametr	Wynik przed i po czyszczeniu	Interpretacja
01Dawkowanie	Przed: Jeden element wykazuje zaniżony przepływ. Po: Dawka osiąga właściwy zakres.	Poprawa może wskazywać na usunięcie ograniczenia drożności.
02Geometria strugi	Przed: Rozpylanie asymetryczne. Po: Prawidłowy kształt strugi.	Czyszczenie poprawiło zachowanie końcówki.
03Szczelność	Przed: Brak kapania. Po: Brak kapania.	Parametr pozostał prawidłowy.
04Powtarzalność	Przed: Różnice między cyklami. Po: Stabilne dawkowanie.	Element pracuje równomierniej w badanym punkcie.
05Elektryka	Przed: Parametry prawidłowe. Po: Parametry prawidłowe.	Brak niekorzystnej zmiany w obwodzie elektrycznym.
06Reakcja na sterowanie	Przed: Reakcja prawidłowa. Po: Reakcja nadal prawidłowa.	Nie stwierdzono pogorszenia działania podczas sterowania.
07Inny punkt pracy	Przed: Odchylenie przy krótkim impulsie. Po: Odchylenie nadal występuje.	Poprawa pozostałych parametrów nie wystarcza do pozytywnej oceny.

i Przykładowe wyniki służą wyłącznie pokazaniu sposobu interpretacji. Nie są wartościami referencyjnymi dla konkretnego numeru wtryskiwacza.

Wyniki oceniamy łącznie. Jeżeli po czyszczeniu dawka mieści się we właściwym zakresie, ale końcówka nadal przepuszcza medium albo rozpylanie pozostaje nieprawidłowe, nie potwierdzamy pełnej sprawności. Podobnie postępujemy, gdy jeden punkt pracy daje poprawny rezultat, a inny nadal wykazuje odchylenie.

Dopiero ponowny test pozwala odróżnić rzeczywisty efekt czyszczenia od samej zmiany wyglądu elementu.

Czy wtryskiwacze Citroëna C4 Aircross 1.6 wymagają indywidualnego kodowania?

Indywidualne kodowanie polega na przypisaniu sterownikowi informacji o charakterystyce konkretnego wtryskiwacza. Parametry wyznacza się na podstawie określonych pomiarów, a odpowiedni algorytm przekształca je w kod korekcyjny, jeżeli producent przewidział takie rozwiązanie. Kod może wpływać na dokładność dawkowania, stabilność biegu jałowego, zużycie paliwa, emisję spalin oraz kulturę pracy jednostki.

Trzeba jednak odróżnić trzy czynności:

• Kodowanie wtryskiwacza – zapis indywidualnych danych charakterystyki, jeśli dany system tego wymaga.
• Adaptacja – proces dostosowania sterownika do aktualnych warunków pracy układu.
• Kasowanie wartości wyuczonych – usunięcie zapisanych wcześniej korekt, wykonywane wyłącznie wtedy, gdy przewiduje to właściwa procedura serwisowa.

Ewentualne czynności adaptacyjne w samochodzie rozpatrujemy odrębnie, zgodnie z dokumentacją producenta.

Rewitalizacja elementów piezoelektrycznych – dodatkowa usługa dla wybranych konstrukcji

W naszej pracowni wykonujemy również rewitalizację elementów piezoelektrycznych stosowanych w określonych typach wtryskiwaczy. Proces obejmuje ocenę parametrów elektrycznych i stanu stosu piezoelektrycznego, wykonanie właściwej procedury przywracania jego charakterystyki oraz ponowne badanie.

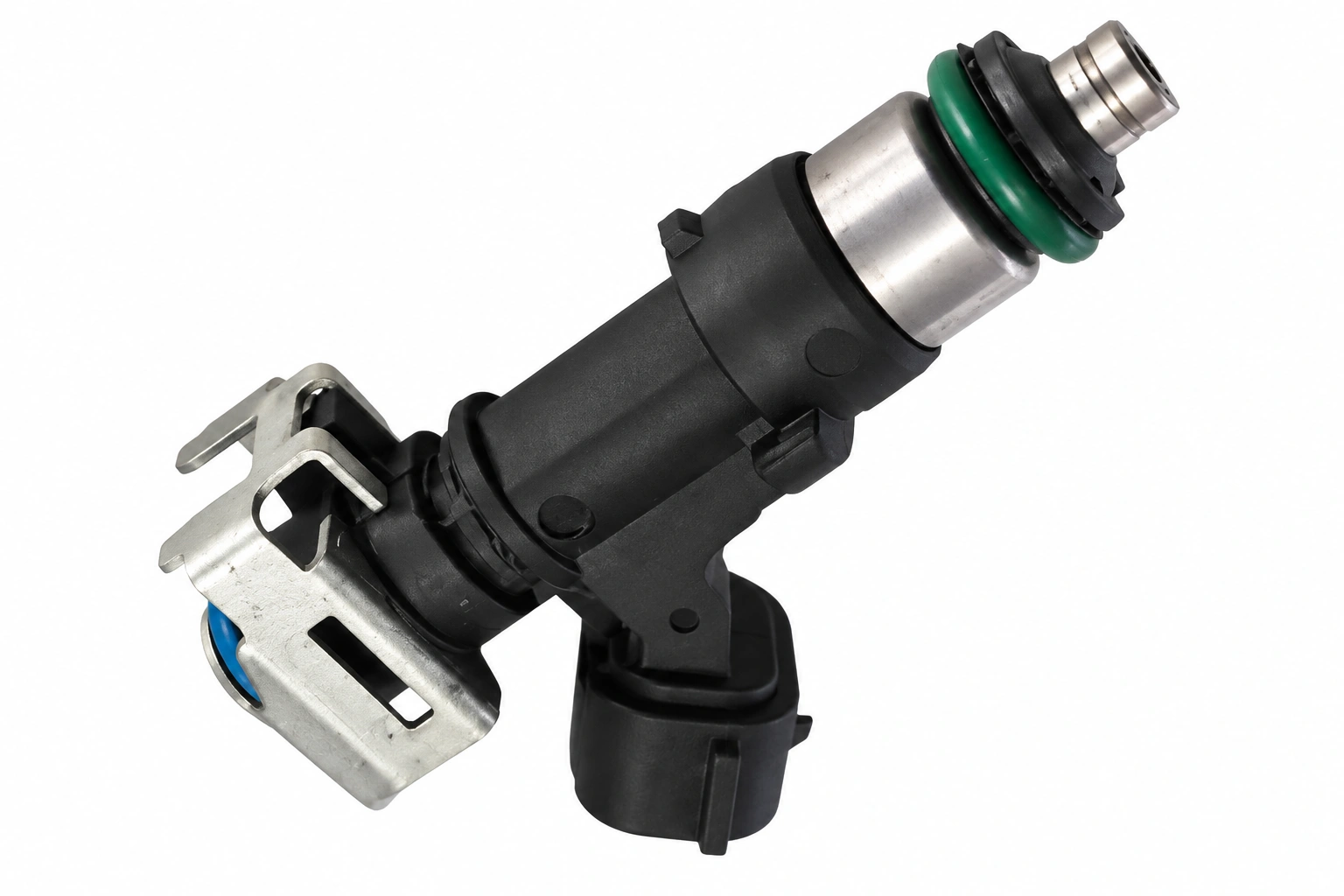

Uszczelnienie wtryskiwacza po demontażu – na co zwracamy uwagę w 4A92?

Wtryskiwacze pośredniego wtrysku benzyny wymagają odpowiedniego uszczelnienia na połączeniach z układem paliwowym i kolektorem dolotowym. W konstrukcjach MPI wykorzystuje się uszczelnienia elastomerowe, których stan ma znaczenie zarówno dla szczelności paliwowej, jak i dla ograniczenia niekontrolowanego dopływu powietrza. Przy przygotowaniu elementu kontrolujemy powierzchnie osadzenia, czystość gniazd oraz stan uszczelnień. Uszkodzony albo nieprawidłowo osadzony pierścień może powodować wycieki lub zaburzenia pracy silnika.

W naszej pracowni wykonujemy również przygotowanie i montaż odpowiednich uszczelnień PTFE w obsługiwanych konstrukcjach bezpośredniego wtrysku. Wymagają one właściwych narzędzi oraz zachowania procedury producenta.

Dla silnika 4A92 dobieramy sposób przygotowania wtryskiwacza na podstawie jego numeru, wersji konstrukcyjnej i dokumentacji pojazdu. Nie stosujemy uniwersalnych momentów dokręcania ani jednego zestawu materiałów uszczelniających dla wszystkich silników benzynowych.

Protokół z badania – jakie informacje przekazujemy po zakończeniu usługi?

• Wynik diagnostyki wejściowej – informację o stanie wtryskiwacza przed czyszczeniem.
• Zestawienie parametrów dawkowania – dane z odpowiednich punktów pomiarowych.
• Ocenę szczelności – wynik kontroli korpusu oraz zamkniętej końcówki.
• Informację o rozpylaniu – ocenę geometrii, kierunku i równomierności strugi.
• Wyniki kontroli elektrycznej – parametry przewidziane dla danego typu elementu.
• Dane dotyczące reakcji na sterowanie – w tym wynik pomiaru czasu reakcji, jeżeli został wykonany w danej procedurze.
• Porównanie przed czyszczeniem i po jego zakończeniu – przedstawienie najważniejszych zmian.
• Porównanie kompletu – zestawienie wyników kilku wtryskiwaczy badanych w porównywalnych warunkach.
• Indywidualny protokół parametrów i certyfikat z badania – dokumentację wyników wykonanych testów.
• Wynik końcowej kontroli jakości – podsumowanie stanu elementu po wykonaniu czynności.
• Pisemną gwarancję – na objętą nią usługę lub podzespół udzielamy 24 miesięcy gwarancji bez limitu kilometrów, zgodnie z określonym zakresem i warunkami.

W przypadku kompletu czterech wtryskiwaczy C4 Aircross dokumentacja pomaga ustalić, czy nieprawidłowość dotyczyła jednego elementu, czy występowała w większej części zestawu.

Cena diagnostyki wtryskiwaczy Citroën C4 Aircross w naszym serwisie

Koszt sprawdzenia ustalamy według rodzaju zastosowanego układu wtryskowego.

ZAKRES USŁUGI I CENNIK

Cena diagnostyki wtryskiwaczy Citroën C4 Aircross

NETTO / SZT.

Rodzaj wtrysku	Cena diagnostyki
01MPI/PFI – Citroën C4 Aircross 1.6	45 zł netto / sztuka
02GDI – inne konstrukcje benzynowe	103 zł netto / sztuka

i W C4 Aircross 1.6 stosujemy stawkę MPI/PFI. Diagnostyka obejmuje test wstępny, czyszczenie i kontrolę końcową.

W cenie diagnostyki uwzględniamy test wstępny, czyszczenie oraz końcową weryfikację parametrów. Przed kontaktem telefonicznym warto przygotować numer wymontowanego elementu, dane samochodu albo VIN. Na tej podstawie sprawdzamy możliwość wykonania usługi i dostępność odpowiedniego podzespołu.

Wtryskiwacze z C4 Aircross można dostarczyć do nas bez przyjazdu do serwisu

Całą obsługę zlecenia realizujemy również na odległość. Klient z dowolnej miejscowości w Polsce może przekazać własne wtryskiwacze do diagnostyki, czyszczenia i dalszej obsługi serwisowej bez osobistej wizyty w pracowni. Organizujemy odbiór kurierski i korzystamy z usług przewoźników DPD oraz InPost. Dostępna jest również możliwość nadania przesyłki przez Paczkomat.

Wysyłkowo obsługujemy zarówno własne elementy klientów, jak i zamówienia na dostępne części nowe oraz zregenerowane.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy osobno, a termin wysyłki części zależy od ich dostępności. Dostępny podzespół możemy nadać nawet w ciągu 24 godzin.

Przed wysyłką należy zabezpieczyć króćce i końcówki wtryskiwaczy, a następnie unieruchomić elementy wewnątrz opakowania. Do paczki warto dołączyć dane kontaktowe, numer zlecenia lub informację o samochodzie.

Sześć etapów realizacji zlecenia wysyłkowego

• Weryfikujemy numer części i dane pojazdu. Na podstawie oznaczenia wtryskiwacza lub VIN ustalamy właściwe zastosowanie.
• Organizujemy odbiór przesyłki. Uzgadniamy sposób przekazania elementów do pracowni.
• Przeprowadzamy proces diagnostyczny. Wykonujemy badanie wejściowe, czyszczenie i test końcowy.
• Przedstawiamy rezultat. Przekazujemy informację o stanie wtryskiwaczy oraz wynikach pomiarów.
• Uzgadniamy dalsze postępowanie. Jeżeli diagnostyka wykazała niesprawność, przedstawiamy dostępne rozwiązania.
• Odsyłamy podzespoły. Zwracamy własne wtryskiwacze klienta albo wysyłamy uzgodniony nowy lub zregenerowany element, jeśli jest dostępny.

Nierówna praca silnika 1.6i – dlaczego sprawdzamy więcej niż układ paliwowy?

Szarpanie przy przyspieszaniu, niestabilne obroty lub okresowe wypadanie zapłonu mogą skłaniać do podejrzenia niesprawnego wtryskiwacza. W jednostce 4A92 takie objawy nie są jednak charakterystyczne wyłącznie dla układu zasilania benzyną.

Podobne zachowanie może wynikać z problemów dotyczących cewek zapłonowych, świec, nieszczelności dolotu, pomiaru ilości zasysanego powietrza lub stanu mechanicznego silnika. Dlatego analizujemy zgłaszane objawy w powiązaniu z warunkami ich występowania i wynikami wcześniejszej diagnostyki pojazdu.

DIAGNOSTYKA MPI

Co może zakłócić pracę czterech wtryskiwaczy MPI?

6 PRZYCZYN

Możliwa przyczyna	Wpływ na pracę	Zakres diagnostyki
01Osady na rozpylaczu	Zmiana kształtu strugi i nierównomierne podawanie paliwa.	Rozpylanie i wielkość dawki.
02Zanieczyszczenia paliwa	Ograniczenie drożności kanałów paliwowych.	Przepływ i powtarzalność.
03Problemy z cewką	Nieprawidłowa reakcja na sterowanie.	Parametry elektryczne.
04Nieszczelność	Niekontrolowany przepływ paliwa po zamknięciu.	Szczelność końcówki.
05Zużycie rozpylacza	Pogorszenie atomizacji i kierunku strugi.	Geometria rozpylania.
06Niestabilne otwieranie	Różnice pomiędzy kolejnymi dawkami.	Stabilność i reakcja na sterowanie.

i Sam objaw nie potwierdza uszkodzenia wtryskiwacza. Jego stan oceniamy na podstawie wyników badań.

Nieprawidłowe dawkowanie może powodować nierówną pracę na biegu jałowym, zwiększone zużycie benzyny, szarpanie, pogorszenie osiągów oraz zaburzenia składu mieszanki. W niektórych warunkach nadmierna ilość niespalonego paliwa zwiększa również obciążenie cieplne katalizatora.

Sam objaw nie stanowi rozpoznania uszkodzenia wtryskiwacza. Jego stan potwierdzamy pomiarami, które oddzielają rzeczywistą nieprawidłowość elementu od problemów występujących w innych układach silnika.

Czy jakość benzyny może wpłynąć na pracę MPI?

Benzyna ulega procesom starzenia, a podczas dłuższego przechowywania mogą powstawać produkty utleniania sprzyjające tworzeniu osadów. Obecność biokomponentów oraz warunki magazynowania paliwa mogą wpływać na jego stabilność i właściwości użytkowe. Wilgoć oraz zanieczyszczenia mechaniczne przedostające się do układu paliwowego zwiększają ryzyko zakłócenia pracy precyzyjnych elementów. W silniku 4A92 skutki takich zjawisk weryfikujemy na podstawie stanu końcówek, drożności i powtarzalności dawkowania.

Korekty STFT i LTFT w C4 Aircross – wskazówka, nie rozstrzygnięcie

Podczas diagnostyki samochodu przydatne są dane dotyczące korekt paliwowych odczytywane ze sterownika silnika.

• STFT (Short Term Fuel Trim) – krótkoterminowa korekta dawki paliwa. Pokazuje bieżącą reakcję sterownika na sygnał z układu kontroli składu mieszanki.
• LTFT (Long Term Fuel Trim) – długoterminowa korekta paliwowa, odzwierciedlająca wyuczone dostosowanie dawkowania do warunków pracy silnika.
• Korekta dodatnia – sterownik zwiększa ilość paliwa względem wartości bazowej, ponieważ regulacja wskazuje na potrzebę wzbogacenia mieszanki.
• Korekta ujemna – sterownik ogranicza dawkę, reagując na warunki wymagające zubożenia mieszanki.

Ograniczona wydajność jednego lub kilku wtryskiwaczy może wpływać na wskazania korekt. Trzeba jednak pamiętać, że ich wartości zależą również od ciśnienia paliwa, szczelności dolotu, pomiaru powietrza i działania sondy lambda.

W czterocylindrowym silniku 4A92 wspólna korekta paliwowa może częściowo maskować nierównomierność pomiędzy cylindrami. Dlatego nawet pozornie prawidłowe STFT i LTFT nie potwierdzają jednakowej sprawności wszystkich czterech wtryskiwaczy. Weryfikujemy je oddzielnie na stanowisku probierczym.

Zaplecze diagnostyczne – doświadczenie, aparatura i kontrola procesu

Od 35 lat rozwijamy zaplecze techniczne związane z diagnostyką i obsługą aparatury wtryskowej. Nasze doświadczenie łączymy z badaniami wykonywanymi na specjalistycznych stanowiskach probierczych. Naszą pracę organizujemy w oparciu o konkretne procedury:

• Specjalistyczny park maszynowy – korzystamy z Carbon Zapp GTBR-X, GDU.4R, GS4/10 oraz Hartridge Excalibur.
• Diagnostyka różnych technologii – obsługujemy wtryskiwacze benzynowe MPI/PFI i GDI.
• Porównywanie kompletów – na odpowiednim stanowisku badamy jednocześnie do czterech wtryskiwaczy, zachowując indywidualną ocenę każdego elementu.
• Dostosowanie ciśnienia badania – korzystamy z odpowiednich warunków testowych; przykładowo GTBR-X ma maksymalny zakres 1200 bar, a stanowisko GS4/10 pracuje w zakresie niskiego ciśnienia do 10 bar. Wartości maksymalne nie oznaczają ciśnienia stosowanego w każdym teście.
• Kontrola przed rozpoczęciem czynności – dokumentujemy stan wejściowy wtryskiwaczy.
• Czyszczenie i płukanie wsteczne – wykonujemy procedury odpowiednie dla budowy elementu.
• Pomiary czasu reakcji RSP – realizujemy je dla konstrukcji i konfiguracji pomiarowych, które przewidują takie badanie.
• Kodowanie wybranych konstrukcji – ustalamy indywidualne charakterystyki tam, gdzie przewiduje je system.
• Końcowa weryfikacja parametrów – powtarzamy testy i porównujemy wyniki.
• Uporządkowana organizacja pracowni – korzystamy z wydzielonych miejsc do demontażu, czyszczenia, diagnostyki i montażu.
• Oznaczanie i segregacja elementów – zachowujemy identyfikację wtryskiwaczy i ich podzespołów podczas kolejnych etapów obsługi.
• Dokumentacja pomiarowa – przygotowujemy indywidualne protokoły oraz wyniki kontroli.
• Obsługa całej Polski – realizujemy zlecenia stacjonarne i wysyłkowe.

Dzięki takiej organizacji możemy ocenić stan pojedynczego elementu, porównać kompletny zestaw i udokumentować wynik wykonanych czynności.

FAQ – diagnostyka wtryskiwaczy Citroën C4 Aircross 1.6

Czy benzynowy Citroën C4 Aircross 1.6 ma wtryskiwacze GDI?
Nie. Europejska odmiana benzynowa 1.6i z silnikiem 4A92 wykorzystuje wielopunktowy wtrysk pośredni MPI/PFI. Paliwo jest podawane do kanałów dolotowych, a wtryskiwacze badamy według procedury właściwej dla tej konstrukcji.

Czy wtryskiwacze C4 Aircross 1.6 są takie same jak w Mitsubishi ASX?
Obydwa samochody wykorzystują spokrewnioną konstrukcję silnika 4A92, ale nie oznacza to, że każdy wtryskiwacz można dobierać zamiennie bez weryfikacji. Sprawdzamy oznaczenie wymontowanego elementu, kod silnika i numer VIN, a następnie potwierdzamy zgodność katalogową.

Czy wypadanie zapłonu na jednym cylindrze silnika 4A92 oznacza uszkodzony wtryskiwacz?
Nie. Przyczyną mogą być również świeca, cewka zapłonowa, nieszczelność dolotu lub problem mechaniczny silnika. Test wtryskiwacza pomaga sprawdzić, czy jego dawkowanie, szczelność i rozpylanie odbiegają od prawidłowych parametrów.

Czy przy nierównej pracy C4 Aircross warto sprawdzić wszystkie cztery wtryskiwacze?
Badanie kompletu dostarcza dodatkowych informacji o różnicach pomiędzy cylindrami. Każdy wtryskiwacz oceniamy oddzielnie, ale jednocześnie porównujemy jego wynik z pozostałymi elementami pracującymi w tym samym silniku.

Ile kosztuje diagnostyka jednego wtryskiwacza benzynowego w C4 Aircross 1.6?
Sprawdzenie jednego wtryskiwacza MPI/PFI kosztuje 45 zł netto. Diagnostyka obejmuje test początkowy, czyszczenie i ponowne badanie, a w razie potrzeby organizujemy także odbiór kurierski.

Czy Carbon Zapp GTBR-X służy do badania wtryskiwaczy silnika 4A92?
GTBR-X wykorzystujemy przede wszystkim do zaawansowanych badań wtryskiwaczy bezpośredniego wtrysku GDI. Dla niskociśnieniowych wtryskiwaczy MPI z C4 Aircross dobieramy właściwe stanowisko, takie jak GS4/10 lub odpowiednio skonfigurowany GDU.4R, i wykonujemy badania według odpowiedniej procedury.

Czy po czyszczeniu wtryskiwaczy Citroën C4 Aircross potrzebne jest kodowanie?
W standardowym układzie MPI silnika 4A92 nie stosuje się indywidualnych kodów korekcyjnych wtryskiwaczy. Po czyszczeniu potwierdzamy ich parametry podczas testu końcowego, natomiast ewentualne czynności adaptacyjne w pojeździe zależą od dokumentacji producenta i wykonanych prac.

Diagnostyka i czyszczenie wtryskiwaczy Citroën C4 Aircross – skontaktuj się z nami

Masz Citroëna C4 Aircross 1.6i i chcesz sprawdzić stan benzynowych wtryskiwaczy? W Pawlik Diesel Service wykonujemy diagnostykę własnych elementów klienta, czyszczenie, odpowiednie czynności serwisowe oraz kontrolę parametrów po zakończeniu prac.

Oferujemy również zakup dostępnych wtryskiwaczy zregenerowanych i nowych. Dobieramy je na podstawie numeru części lub VIN, organizujemy odbiór kurierski i realizujemy wysyłki na terenie całej Polski.

Zadzwoń: 601 856 277. Przygotuj numer wtryskiwacza albo VIN swojego Citroëna C4 Aircross, a sprawdzimy cenę diagnostyki, możliwość wykonania usługi i dostępność odpowiedniego podzespołu.

Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części!
