Regeneracja czyszczenie i testy wtryskiwaczy benzynowych MPI PFI BMW Z3 E36 E37 E38 1.8 1.9 2.0 2.2i 2.8 3.0i Z3 M już od 49 zł

W naszej pracowni wykonujemy kompleksową diagnostykę wtryskiwaczy benzynowych stosowanych w układach pośrednich MPI/PFI oraz bezpośrednich GDI, FSI, TFSI, TSI, EcoBoost i innych. Każdy element sprawdzamy na profesjonalnych stanowiskach probierczych, a wyniki oceniają technicy specjalizujący się w diagnostyce układów wtryskowych.

W BMW Z3 1.8, 1.9, 2.0, 2.2i, 2.8, 3.0i oraz Z3 M stosowany jest wielopunktowy wtrysk pośredni benzyny MPI/PFI. Wtryskiwacz podaje paliwo do kanału dolotowego przed zaworem dolotowym, dlatego jego warunki pracy i procedury badania różnią się od wtryskiwaczy wysokociśnieniowych GDI.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Test szczelności

Sprawdzamy, czy zamknięty wtryskiwacz nie przepuszcza paliwa bez sygnału sterującego. W prawidłowo działającym elemencie po zamknięciu nie powinno występować niekontrolowane kapanie lub wyraźny wypływ paliwa.

Przykładowo podczas określonego czasu próby wynik może wynosić 0 kropli, natomiast pojawienie się kilku kropli w tej samej procedurze wskazuje, że końcówka lub wewnętrzne elementy zaworu wymagają dalszej oceny.

Pomiar dawki paliwa

Mierzymy ilość paliwa podawaną przez wtryskiwacz w ustalonym czasie i przy określonych warunkach sterowania. Pozwala to stwierdzić, czy element nie podaje dawki zbyt małej albo zbyt dużej.

Przykładowy wynik kompletu może wyglądać następująco: 38,2 ml, 38,5 ml, 34,9 ml i 38,1 ml w identycznej fazie pomiarowej. Taki rozrzut zwraca uwagę na wtryskiwacz o wyniku 34,9 ml i wymaga dalszej diagnostyki.

Powtarzalność dawkowania

Ten sam wtryskiwacz uruchamiamy wielokrotnie w takich samych warunkach i porównujemy kolejne pomiary. Sprawny element powinien zachowywać stabilną charakterystykę, zamiast podawać za każdym razem wyraźnie inną ilość paliwa.

Jeżeli trzy kolejne wartości wynoszą przykładowo 25,1 ml, 25,0 ml i 25,2 ml, praca jest znacznie bardziej powtarzalna niż przy wynikach 25,0 ml, 22,7 ml i 26,1 ml.

Dawkowanie przy krótkim czasie otwarcia

Sprawdzamy zachowanie wtryskiwacza przy krótkich impulsach sterujących. Jest to ważne, ponieważ właśnie przy niewielkich dawkach zabrudzenie lub zużycie może powodować największe różnice między poszczególnymi sztukami.

Przykładowo jeden element może podać 2,8 ml, a drugi tylko 1,9 ml podczas tej samej sekwencji testowej. Taka różnica może mieć znaczenie dla równomierności pracy silnika przy małym obciążeniu.

Dawkowanie przy większym obciążeniu

W kolejnej części testu wydłużamy sterowanie zgodnie z właściwym planem pomiarowym. Sprawdzamy wtedy, czy wraz ze zmianą warunków wtryskiwacz zwiększa wydatek prawidłowo i stabilnie.

Przykładowe wartości 62,1 ml i 61,8 ml dla dwóch wtryskiwaczy wskazują na zbliżoną pracę, natomiast wynik 53,4 ml trzeciej sztuki wymaga sprawdzenia przyczyny ograniczonego przepływu.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Czas reakcji wtryskiwacza

Jeżeli konstrukcja wtryskiwacza oraz wybrany plan testowy pozwalają na taki pomiar, sprawdzamy czas pomiędzy sygnałem sterującym a rzeczywistą reakcją elementu. Zbyt duże opóźnienie może powodować nieprawidłowe dawkowanie mimo prawidłowej wartości elektrycznego sygnału sterującego.

Przykładowo dwa elementy mogą reagować po około 0,8 ms, a trzeci po około 1,1 ms. Wynik zawsze interpretujemy względem właściwej procedury dla badanego numeru wtryskiwacza.

Charakterystyka rozpylania

Obserwujemy sposób, w jaki paliwo opuszcza rozpylacz. Struga powinna odpowiadać konstrukcji danego wtryskiwacza i nie powinna wykazywać wyraźnego odchylenia, jednostronnego podawania paliwa ani tworzenia dużych, nierównomiernych kropli.

Nie oceniamy rozpylania wyłącznie jako „dobrego” lub „złego”. Porównujemy zachowanie całego kompletu oraz wyniki przed i po wykonaniu czyszczenia.

Kontrola elektryczna

Sprawdzamy stan części elektrycznej w zakresie przewidzianym dla danego typu wtryskiwacza. Pozwala to odróżnić problemy związane z zabrudzeniem części hydraulicznej od uszkodzeń elektrycznych.

Przykładowa wartość rezystancji jest podawana w omach (Ω), jednak jej właściwy zakres zależy od konstrukcji konkretnego wtryskiwacza. Dlatego nie stosujemy jednej wartości granicznej dla wszystkich typów.

Próba w różnych warunkach pracy

Jedna prawidłowa dawka nie wystarcza do potwierdzenia sprawności. Wtryskiwacz może pracować prawidłowo w jednym punkcie, a przy krótszym czasie sterowania lub innym obciążeniu wykazywać zbyt mały wydatek, gorszą powtarzalność albo opóźnioną reakcję.

Dlatego zestawiamy wyniki kilku etapów testu i dopiero na tej podstawie oceniamy charakterystykę elementu.

Dlaczego sprawdzamy każdy wtryskiwacz osobno?

• Każdy wtryskiwacz może mieć inny stopień zużycia, nawet jeżeli wszystkie pracowały w tym samym silniku.
• Dobry wynik jednej sztuki nie potwierdza sprawności pozostałych elementów kompletu.
• Porównując dawkowanie, szczelność, czas reakcji i inne dostępne parametry, wykrywamy sztukę odbiegającą od pozostałych.
• Badanie całego zestawu pozwala ocenić, czy silnik otrzymuje możliwie równomierne dawki paliwa na poszczególnych cylindrach.

Jak wygląda przyjęcie wtryskiwaczy do naszego serwisu?

• Odczytujemy oznaczenia i numer katalogowy wtryskiwacza.
• Ustalamy producenta podzespołu.
• Określamy, z jakim typem układu wtryskowego mamy do czynienia.
• Sprawdzamy zewnętrzny stan wtryskiwacza.
• Oceniamy korpus, przyłącza, końcówkę i miejsca mocowania pod kątem uszkodzeń mechanicznych.
• Weryfikujemy dostępne elementy elektryczne.
• Każdą sztukę oznaczamy i przypisujemy do konkretnego zlecenia.

Wtrysk pośredni kontra bezpośredni – MPI/PFI a GDI

Czyszczenie wtryskiwaczy – jak to robimy?

• Czyszczenie ultradźwiękowe wykorzystujemy do usuwania osadów z dostępnych powierzchni oraz elementów, które zgodnie z procedurą mogą być poddane takiej obróbce.
• Czyszczenie wewnętrzne prowadzimy w sposób dobrany do konstrukcji wtryskiwacza, aby usunąć zanieczyszczenia ograniczające przepływ paliwa.
• Płukanie stosujemy tam, gdzie pozwala na to technologia danego elementu i wyposażenie stanowiska.
• Kontrolę po czyszczeniu wykonujemy ponownie na stanowisku probierczym, zamiast zakładać, że samo czyszczenie przywróciło prawidłowe parametry.

Porównujemy wynik przed i po czyszczeniu, dzięki czemu widzimy rzeczywistą zmianę dawkowania, szczelności i powtarzalności.

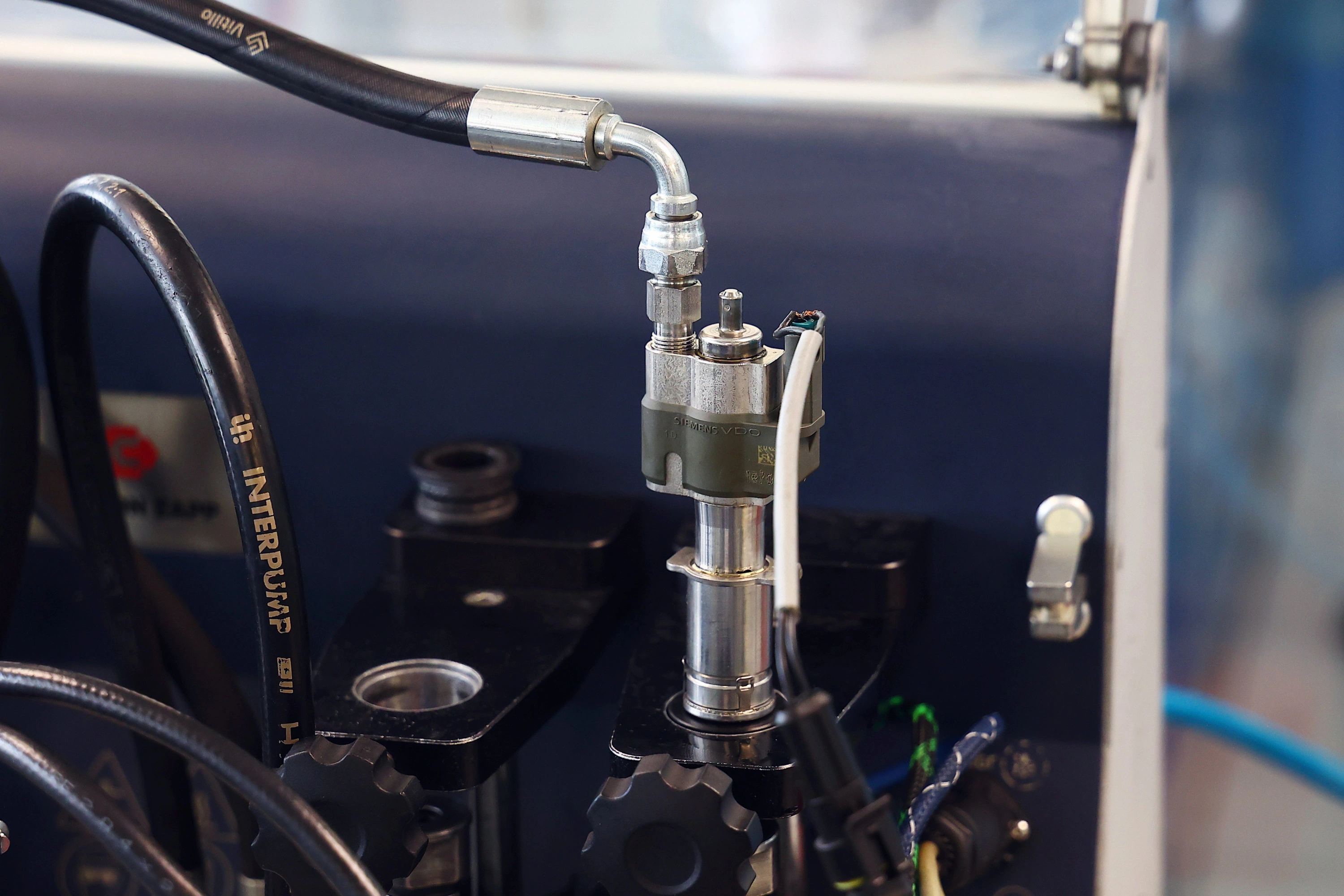

Testowanie wtryskiwaczy na stanowisku Carbon Zapp GDU.4R-X - jak to u nas wygląda?

Do profesjonalnego badania wtryskiwaczy benzynowych wykorzystujemy między innymi stanowisko Carbon Zapp GDU.4R-X. Jest to urządzenie przeznaczone do testowania i obsługi wtryskiwaczy bezpośrednich GDI, a przy odpowiedniej konfiguracji również klasycznych wtryskiwaczy benzynowych EFI.

Stanowisko umożliwia jednoczesną pracę z czterema wtryskiwaczami. Dzięki temu badamy komplet w takich samych warunkach i łatwiej wychwytujemy różnice pomiędzy poszczególnymi elementami. Maksymalna możliwość ciśnieniowa urządzenia nie jest wartością, którą automatycznie stosujemy do każdego wtryskiwacza. Parametry testu zawsze dobieramy do badanego typu, numeru części i właściwej procedury.

Jakie parametry kontrolujemy?

• ilość podawanego paliwa,
• wydatek wtryskiwacza,
• powtarzalność kolejnych dawek,
• pracę przy różnych punktach testowych,
• szczelność w ramach właściwej procedury,
• czas reakcji, jeżeli konfiguracja i plan pomiarowy obejmują taki test,
• zachowanie strugi i sposób rozpylania,
• charakterystykę elementu w warunkach przewidzianych dla danego typu.

Obsługujemy wtryskiwacze różnych producentów, między innymi Bosch, Continental, Siemens VDO, Delphi i Denso. Procedurę dobieramy do konkretnego typu oraz numeru części, a wynik urządzenia zawsze analizuje technik mający doświadczenie w diagnostyce układów wtryskowych.

Dlaczego jeden prawidłowy punkt testowy nie wystarcza?

Wtryskiwacz może uzyskać prawidłowy wynik podczas jednej fazy, a jednocześnie wykazywać nieprawidłowość przy innej dawce lub czasie sterowania.

Przykładowo:

• przy większej dawce cztery elementy mogą osiągnąć zbliżony wynik,
• przy krótkich impulsach jeden z nich może podawać zauważalnie mniej paliwa,
• w kolejnych powtórzeniach może pojawić się niestabilność,
• po zakończeniu sterowania może ujawnić się problem ze szczelnością.

Dlatego oceniamy całą charakterystykę przewidzianą przez plan testowy.

Jak interpretujemy wyniki?

Nie opieramy decyzji na jednej liczbie. Analizujemy dane uzyskane podczas pomiarów, właściwe dla danego elementu wartości odniesienia i procedury urządzenia, a całość zestawiamy z doświadczeniem technika.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Jeżeli po czyszczeniu dawka zbliża się do wyników pozostałych elementów, oznacza to, że ograniczenie przepływu mogło wynikać z zabrudzenia. Poprawa powtarzalności wskazuje natomiast, że wtryskiwacz stabilniej wykonuje kolejne cykle.

Brak przecieku po zakończeniu procesu oznacza poprawę szczelności w warunkach przeprowadzonej próby. Ostateczną ocenę zawsze odnosimy jednak do całego planu testowego.

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie

• Jeżeli dany system wykorzystuje indywidualne kody, podczas testu określamy charakterystykę konkretnej sztuki.
• Dwa wtryskiwacze o tym samym numerze katalogowym mogą wykazywać niewielkie różnice wynikające z tolerancji produkcyjnych i rzeczywistej charakterystyki pracy.
• W odpowiednich systemach sterownik silnika wykorzystuje kod do uwzględnienia tych różnic podczas sterowania dawką.
• Po wykonaniu wymaganych pomiarów generujemy kod tam, gdzie urządzenie, technologia wtrysku i dostępny plan testowy przewidują taką funkcję.
• Prawidłowo określona charakterystyka pomaga sterownikowi właściwie zarządzać dawkowaniem, co wpływa między innymi na stabilność biegu jałowego, skład mieszanki, emisję spalin i kulturę pracy silnika.

Rewitalizacja elementów piezoelektrycznych

• Najpierw diagnostycznie określamy stan elementu.
• Sprawdzamy, czy jego konstrukcja pozwala na wykonanie odpowiedniej procedury.
• Rewitalizację wykonujemy wyłącznie wtedy, gdy wynik diagnostyki wskazuje, że jest ona technicznie uzasadniona.
• Po zakończeniu procedury ponownie sprawdzamy wtryskiwacz na stanowisku.

Co otrzymuje nasz klient po diagnostyce?

• Przekazujemy wynik diagnostyki określający stan badanego wtryskiwacza.
• Zestawiamy najważniejsze parametry zmierzone w zastosowanym planie testowym.
• Informujemy o wyniku próby szczelności.
• Przedstawiamy dane dotyczące dawkowania paliwa.
• Jeżeli procedura obejmuje pomiar czasu reakcji, wynik tego pomiaru również uwzględniamy.
• Oceniamy sposób rozpylania paliwa.
• Po czyszczeniu wykonujemy ponowną kontrolę i pokazujemy zmianę parametrów.
• Przy badaniu kompletu porównujemy wyniki wszystkich przekazanych sztuk.
• Dokumentujemy badanie wykonane na stanowisku probierczym.
• Przygotowujemy indywidualny protokół parametrów potwierdzający wynik testu.
• Przed wydaniem elementu wykonujemy końcową kontrolę jakości.
• Na zregenerowany podzespół objęty naszą ofertą przekazujemy 24-miesięczną pisemną gwarancję bez limitu kilometrów.

Koszt diagnostyki i obsługi wtryskiwaczy benzynowych w naszym serwisie

Sprawdzenie wtryskiwacza pośredniego MPI/PFI kosztuje 45 zł netto za sztukę.

Sprawdzenie wtryskiwacza bezpośredniego GDI kosztuje 103 zł netto za sztukę.

W podanym zakresie diagnostycznym wykonujemy test wstępny, czyszczenie oraz kontrolę końcową.

Przed kontaktem telefonicznym warto przygotować numer ze starego wtryskiwacza albo dane pojazdu i VIN. Na tej podstawie identyfikujemy właściwą część i sprawdzamy dostępne warianty.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Całe zlecenie realizujemy również bez osobistej wizyty w naszej pracowni. Organizujemy odbiór wtryskiwaczy od klienta i przyjmujemy przesyłki z całej Polski. Własny komplet z BMW Z3 trafia do nas na diagnostykę, czyszczenie i dalszą obsługę, a po zakończeniu prac odsyłamy elementy pod wskazany adres. W przypadku zakupu dostępnego wtryskiwacza nowego lub zregenerowanego również organizujemy wysyłkę.

Dostawa jest realizowana między innymi przez:

• DPD,
• InPost,
• Paczkomat.

Dostępny podzespół przygotowujemy do wysyłki nawet w ciągu 24 godzin. Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu kurierskiego liczymy oddzielnie. Termin przygotowania przesyłki może się zmienić, jeżeli dalsze czynności wymagają zamówienia części serwisowych.

Jak przygotować wtryskiwacz do wysyłki? Króćce i końcówki należy zabezpieczyć przed zabrudzeniem. Element warto unieruchomić wewnątrz paczki i dołączyć dane kontaktowe oraz informacje pozwalające przypisać przesyłkę do zlecenia.

Jak wygląda zlecenie krok po kroku?

• Przekazywany jest nam numer wtryskiwacza albo dane BMW Z3 i VIN.
• Organizujemy odbiór przesyłki przez kuriera.
• Po przyjęciu elementów identyfikujemy je i wykonujemy diagnostykę wstępną.
• Przeprowadzamy czyszczenie oraz ponowny test.
• Przekazujemy wynik i informację o stanie każdego wtryskiwacza.
• Jeżeli potrzebne są dodatkowe czynności, przedstawiamy dalszy zakres obsługi.
• Po zakończeniu prac wysyłamy wtryskiwacze lub dobrany podzespół pod wskazany adres.

Korekty paliwowe STFT i LTFT – co oznaczają?

Korekty paliwowe pokazują, jak sterownik silnika zmienia dawkę paliwa na podstawie informacji otrzymywanych między innymi z sondy lambda.

• STFT – Short Term Fuel Trim to korekta krótkoterminowa. Sterownik zmienia ją na bieżąco podczas pracy silnika.
• LTFT – Long Term Fuel Trim to korekta długoterminowa. Pokazuje, jakiego stałego dostosowania dawki sterownik nauczył się podczas wcześniejszej pracy silnika.
• Korekta dodatnia, np. +10%, oznacza, że sterownik zwiększa ilość paliwa względem wartości bazowej.
• Korekta ujemna, np. –10%, oznacza, że sterownik zmniejsza dawkę.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Najczęstsze przyczyny

• osady powstające wewnątrz wtryskiwacza i na rozpylaczu,
• drobne zanieczyszczenia obecne w paliwie,
• ograniczenie drożności kanałów,
• nieprawidłowa praca części elektrycznej,
• utrata szczelności,
• zużycie rozpylacza i pogorszenie sposobu podawania paliwa.

Możliwe skutki

• nierówna praca silnika,
• zwiększone zużycie benzyny,
• szarpanie podczas przyspieszania,
• pogorszenie osiągów,
• nieprawidłowy skład mieszanki,
• większe obciążenie katalizatora.

Jak jakość paliwa wpływa na wtryskiwacze?

Jakość i stan benzyny mają wpływ na ilość osadów powstających w układzie paliwowym. Benzyna przechowywana przez długi czas starzeje się, a jej właściwości mogą się zmieniać. Biokomponenty obecne w paliwie mogą sprzyjać wiązaniu wilgoci, szczególnie gdy samochód jest eksploatowany sporadycznie. Zanieczyszczenia, woda oraz produkty starzenia paliwa mogą stopniowo odkładać się w układzie i ograniczać drożność precyzyjnych kanałów wtryskiwacza.

Dlaczego warto zlecić diagnostykę specjalistycznemu serwisowi?

W naszej pracowni:

• korzystamy ze specjalistycznych stanowisk przeznaczonych do diagnostyki wtryskiwaczy benzynowych,
• mamy ponad 30 lat doświadczenia w obsłudze układów wtryskowych,
• wykonujemy test przed rozpoczęciem właściwych czynności serwisowych,
• po czyszczeniu lub regeneracji ponownie wykonujemy pomiary,
• wykorzystujemy stanowisko Carbon Zapp GDU.4R-X do profesjonalnego badania układów GDI i EFI,
• na urządzeniu badamy do czterech odpowiednio dobranych wtryskiwaczy jednocześnie,
• wysokociśnieniowe wtryskiwacze GDI badamy według właściwych planów testowych, a stanowisko dysponuje zakresem technicznym do 650 barów,
• wykonujemy pomiary dawkowania i porównujemy ich powtarzalność,
• w odpowiednich konfiguracjach kontrolujemy czas reakcji,
• wykonujemy płukanie i czynności serwisowe przewidziane dla konkretnej konstrukcji,
• kodujemy wybrane typy wtryskiwaczy, jeżeli dany system wykorzystuje indywidualne kody,
• mamy wydzielone miejsca do demontażu, czyszczenia, diagnostyki i ponownego montażu,
• oznaczamy wtryskiwacze oraz ich elementy i przypisujemy je do konkretnego zlecenia,
• drobne części, adaptery i uszczelnienia przechowujemy w odpowiednio oznaczonych pojemnikach,
• dokumentujemy uzyskane wyniki,
• obsługujemy zarówno układy MPI/PFI, jak i bezpośrednie GDI,
• organizujemy przyjęcie i zwrot części z całej Polski.

Dzięki pomiarom przed i po wykonaniu czynności serwisowych widzimy, czy rzeczywiście poprawiły się dawkowanie, powtarzalność, szczelność lub sposób rozpylania.

FAQ

Czy do dobrania wtryskiwacza BMW Z3 wystarczy numer VIN?
VIN pozwala nam ustalić dane pojazdu, jednak w wielu przypadkach dodatkowo sprawdzamy numer znajdujący się bezpośrednio na starym wtryskiwaczu. Pozwala to ograniczyć ryzyko dobrania niewłaściwej wersji.

Czy wtryskiwacze BMW Z3 są wtryskiwaczami GDI?
Nie. W wersjach 1.8, 1.9, 2.0, 2.2i, 2.8, 3.0i oraz Z3 M stosowany jest wtrysk pośredni wielopunktowy MPI/PFI.

Czy samo czyszczenie potwierdza sprawność wtryskiwacza?
Nie. Po czyszczeniu ponownie wykonujemy test i sprawdzamy, czy rzeczywiście zmieniły się mierzone parametry. Dzięki temu wynik końcowy opiera się na pomiarze, a nie na samym wykonaniu procesu czyszczenia.

Ile kosztuje sprawdzenie wtryskiwacza benzynowego?
Diagnostyka jednej sztuki wtryskiwacza pośredniego kosztuje 45 zł netto, a wtryskiwacza bezpośredniego 103 zł netto. Zakres obejmuje test wstępny, czyszczenie i kontrolę końcową.

Czy trzeba osobiście dostarczyć wtryskiwacze do serwisu?
Nie. Organizujemy odbiór kurierski, przyjmujemy przesyłki z całej Polski i po zakończeniu diagnostyki lub procesu serwisowego odsyłamy podzespoły pod wskazany adres.

Diagnostyka wtryskiwaczy BMW Z3 – sprawdź cenę i dostępność

W Pawlik Diesel Service wykonujemy diagnostykę i proces serwisowy własnych wtryskiwaczy do BMW Z3 1.8, 1.9, 2.0, 2.2i, 2.8, 3.0i i Z3 M oraz sprawdzamy dostępność podzespołów zregenerowanych i nowych. Dobieramy część po numerze starego wtryskiwacza lub VIN, organizujemy odbiór kurierski i wysyłkę w całej Polsce.

Zadzwoń: 601 856 277 – przygotuj VIN lub numer wtryskiwacza i sprawdź cenę oraz dostępność.
