Wtryskiwacze benzynowe w Mercedes-Benz E Class W214 oraz S214 pracują w układach wymagających bardzo dokładnego dawkowania paliwa i właściwego formowania strugi. Niewielka zmiana szczelności, przepływu albo szybkości reakcji może zmienić charakterystykę całego elementu.

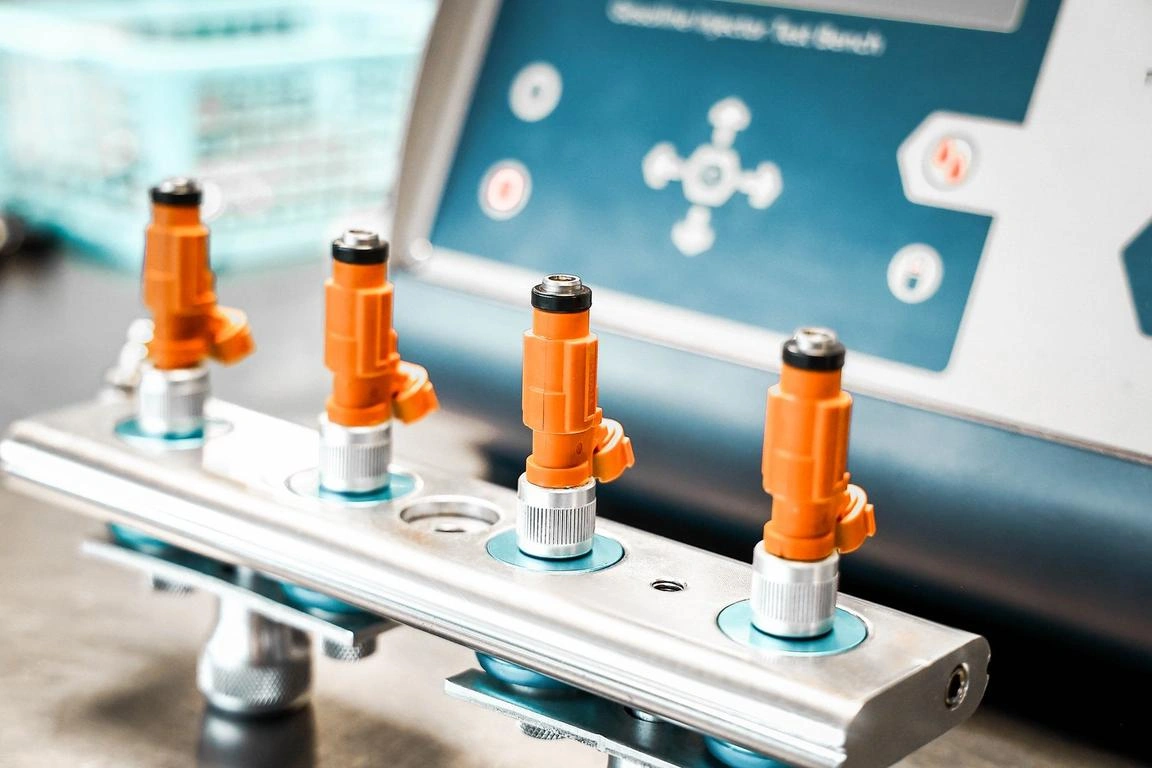

W naszej pracowni wykonujemy diagnostykę, czyszczenie, regenerację oraz kontrolę końcową wymontowanych wtryskiwaczy benzynowych różnych generacji. Obsługujemy zarówno konstrukcje pośrednie MPI/PFI, jak i bezpośrednie GDI/DI, przy czym zakres badania zawsze wynika z konstrukcji konkretnego elementu.

Specjalistyczna pracownia i ponad 30 lat doświadczenia

Proces diagnostyczny wymaga nie tylko odpowiedniej aparatury, ale również organizacji pracy pozwalającej zachować pełną kontrolę nad każdym elementem. Od ponad 30 lat zajmujemy się aparaturą wtryskową, a badania wtryskiwaczy benzynowych prowadzimy w wydzielonej pracowni wyposażonej w specjalistyczne stanowiska.

Po przyjęciu zlecenia oznaczamy każdą sztukę i przypisujemy ją do konkretnego zestawu. Oddzielamy oględziny, test wejściowy, czyszczenie, regenerację oraz kontrolę końcową. Dzięki temu możemy jednoznacznie zestawić stan początkowy z wynikiem uzyskanym po wykonaniu prac.

Czystość ma tutaj znaczenie techniczne. Wtryskiwacz zawiera kanały o małych przekrojach, precyzyjne powierzchnie współpracujące oraz końcówkę rozpylającą z bardzo niewielkimi otworami. Nawet drobne zabrudzenie może wpłynąć na przepływ, szczelność albo geometrię strugi. Dlatego oczyszczone elementy zabezpieczamy przed wtórnym zanieczyszczeniem.

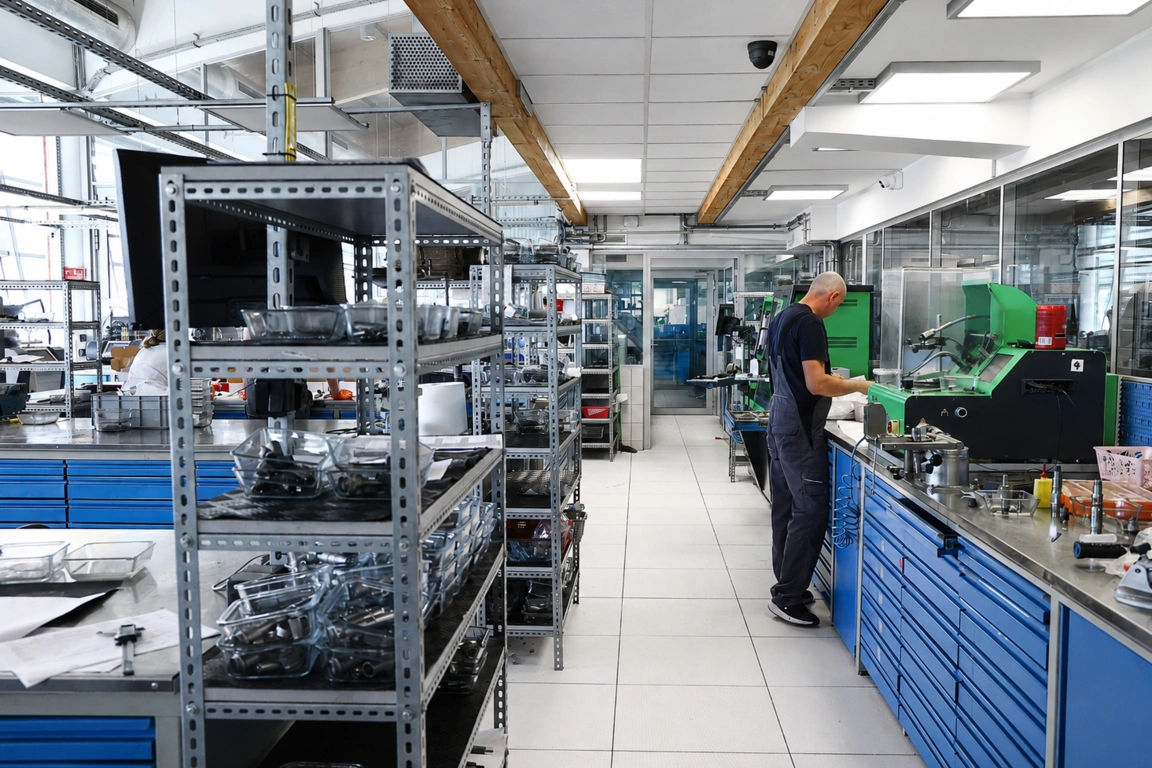

Rozbudowany park maszynowy pozwala dobrać stanowisko do charakteru badania. Carbon Zapp GDU.4R-X wykorzystujemy do zaawansowanej diagnostyki benzynowych wtryskiwaczy, natomiast Hartridge Excalibur uzupełnia nasze możliwości między innymi w obszarze badania GDI/PFI oraz obserwacji i analizy wzoru rozpylania.

Mercedes-Benz E Class W214 i S214 – silniki 2.0 i 3.0 z bezpośrednim wtryskiem

Generacja 214 obejmuje limuzynę W214 oraz kombi S214. W gamie benzynowej znajdują się czterocylindrowe jednostki 2.0 oraz sześciocylindrowe 3.0, współpracujące w zależności od wersji z układami Mild Hybrid lub Plug-in Hybrid.

Mercedes-Benz podaje dla E 200 pojemność 1999 cm³ i cztery cylindry, a dla E 450 4MATIC pojemność 2999 cm³ oraz sześć cylindrów. E 300 e wykorzystuje również benzynową jednostkę 1999 cm³ połączoną z napędem elektrycznym.

W praktyce istotne dla diagnostyki jest rozpoznanie konkretnej rodziny silnika oraz konstrukcji zamontowanego wtryskiwacza. W czterocylindrowych odmianach występuje rodzina M254, natomiast w benzynowych wariantach sześciocylindrowych stosowana jest rodzina M256.

Poniższa tabela porządkuje najważniejsze wersje odpowiadające zakresowi artykułu.

MPI/PFI i GDI/DI – różnice istotne podczas badania

Wtrysk pośredni MPI/PFI podaje benzynę do kanału dolotowego przed zaworem ssącym. Wtryskiwacz pracuje przy znacznie niższym ciśnieniu i nie jest bezpośrednio wystawiony na warunki panujące w komorze spalania.

W układzie GDI/DI benzyna trafia bezpośrednio do cylindra. Konstrukcja pracuje przy wyższych ciśnieniach oraz większym obciążeniu cieplnym, dlatego szczególnie istotne są szczelność, szybkość reakcji, precyzyjne dawkowanie i jakość rozpylania.

Stanowisko do badania GDI musi zapewniać kontrolowane warunki odpowiednie dla konkretnego planu testowego. Sam pomiar przepływu przy niskim ciśnieniu nie daje pełnej informacji o zachowaniu wtryskiwacza bezpośredniego.

Co wpływa na nieprawidłową pracę wtryskiwacza

W samym wtryskiwaczu mogą pojawić się osady, nagar oraz drobne zanieczyszczenia ograniczające drożność wewnętrznych kanałów. Zmiana przekroju przepływu może wpływać na dawkowanie nawet wtedy, gdy element nadal reaguje na sygnał sterujący.

Drugim obszarem jest szczelność. Zużycie precyzyjnych powierzchni roboczych albo obecność zabrudzenia w obszarze zamykającym może powodować podawanie medium już po zakończeniu impulsu.

Oceniamy również jakość rozpylania, stan części elektrycznej oraz zachowanie mechanizmu wykonawczego. W konstrukcjach piezoelektrycznych znaczenie ma również prawidłowe działanie elementu piezo.

Wpływ benzyny i temperatury

Benzyna zmienia swoje właściwości podczas długiego przechowywania. Produkty starzenia, biokomponenty, wilgoć oraz drobne zanieczyszczenia mogą przyczyniać się do powstawania osadów wewnątrz układu.

Wtryskiwacz bezpośredni pracuje dodatkowo w obszarze wysokiej temperatury oraz oddziaływania produktów spalania. Nagar w pobliżu końcówki może wpływać na otwory rozpylające, ograniczać przepływ albo zmieniać geometrię strugi.

Objawy mogące prowadzić do sprawdzenia wtryskiwaczy

Do decyzji o wymontowaniu i zbadaniu wtryskiwaczy mogą prowadzić między innymi nierówna praca silnika, szarpanie, pogorszenie osiągów, zwiększone zużycie benzyny, nieprawidłowy skład mieszanki lub wypadanie zapłonu.

Same objawy nie określają jednak rzeczywistego stanu konkretnej sztuki. Przed demontażem dodatkową informacją mogą być dane zapisane podczas diagnostyki samochodu.

STFT i LTFT przed demontażem

STFT jest krótkoterminową korektą dawki paliwa wykonywaną przez sterownik silnika. LTFT przedstawia korektę długoterminową, wynikającą z wartości zapamiętanych podczas wcześniejszej pracy układu.

Dodatnia korekta oznacza zwiększanie dawki przez sterownik, a ujemna jej ograniczanie.

STFT oraz LTFT nie są bezpośrednim pomiarem wtryskiwacza. Nie odczytujemy ich w ramach laboratoryjnego badania wymontowanego elementu. Mogą stanowić dodatkową informację przekazaną wraz ze zleceniem, natomiast stan samego wtryskiwacza określamy na stanowisku probierczym.

Kody błędów jako dodatkowy kontekst

Kody zapisane wcześniej w sterowniku mogą wskazywać obszar, który skłonił do dalszego sprawdzenia. Dotyczy to między innymi informacji związanych z wypadaniem zapłonu, zbyt ubogą albo zbyt bogatą mieszanką, obwodem elektrycznym wtryskiwacza czy parametrami ciśnienia paliwa.

Nie odczytujemy tych błędów podczas laboratoryjnego badania wymontowanego elementu. Kod pomaga określić kierunek sprawdzenia, ale rzeczywisty stan wtryskiwacza potwierdzamy dopiero podczas pomiaru stanowiskowego.

Identyfikacja przed rozpoczęciem badania

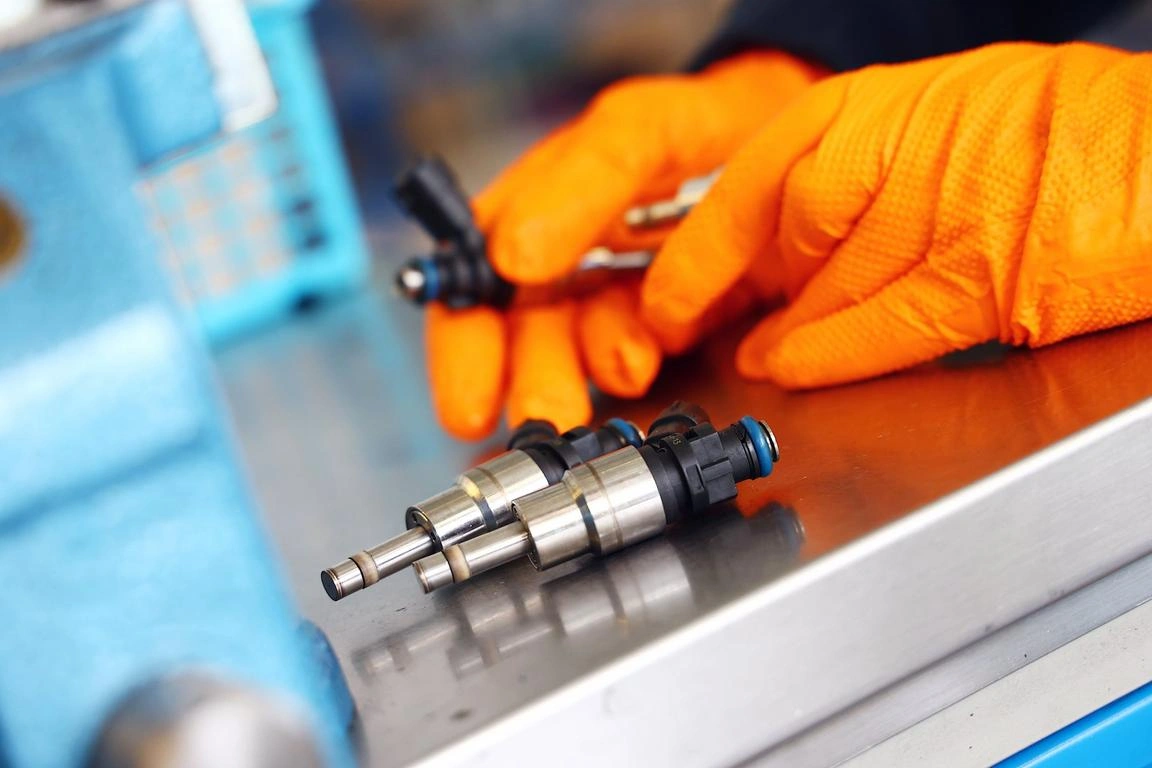

Na początku odczytujemy oznaczenia znajdujące się na korpusie. Identyfikujemy producenta, konstrukcję, technologię sterowania i rodzaj układu wtryskowego.

Następnie dobieramy adaptery oraz odpowiedni plan testowy. Jeżeli oznaczenie na elemencie nie pozwala na jednoznaczne przyporządkowanie, wykorzystujemy dane samochodu i VIN.

Numer części jest więc jednym z narzędzi identyfikacyjnych, ale nie zastępuje oceny konstrukcji.

Od przyjęcia elementów do testu wejściowego

Po rejestracji zlecenia każda sztuka otrzymuje oznaczenie. Wykonujemy oględziny zewnętrzne, sprawdzamy stan korpusu, końcówki oraz połączeń, a następnie kontrolujemy część elektryczną w zakresie odpowiednim dla konstrukcji.

Test wejściowy przeprowadzamy przed zasadniczym czyszczeniem i regeneracją. Dzięki temu wynik końcowy można odnieść do faktycznego stanu początkowego.

Carbon Zapp GDU.4R-X i Hartridge Excalibur – dwa stanowiska, jeden proces diagnostyczny

Nie ograniczamy zaplecza do jednej platformy. Dobieramy stanowisko do konstrukcji wtryskiwacza, technologii sterowania i rodzaju informacji, którą chcemy uzyskać podczas testu.

Carbon Zapp GDU.4R-X

Carbon Zapp GDU.4R-X jest przeznaczony do diagnostyki i serwisowania benzynowych wtryskiwaczy bezpośrednich oraz klasycznych konstrukcji benzynowych. Producent podaje możliwość jednoczesnej obsługi do czterech wtryskiwaczy, funkcję płukania wstecznego oraz układ wysokiego ciśnienia o możliwościach do 650 bar. Wartość 650 bar określa zakres techniczny stanowiska i nie oznacza ciśnienia stosowanego w każdym badaniu.

Urządzenie wykorzystujemy do wykonywania powtarzalnych pomiarów dawkowania oraz badań przewidzianych przez odpowiedni plan testowy.

Hartridge Excalibur

Hartridge Excalibur jest platformą przeznaczoną do benzynowych wtryskiwaczy GDI oraz PFI. Jedną z istotnych funkcji urządzenia jest obserwacja i analiza wzoru rozpylania, dzięki czemu możliwa jest szczegółowa ocena sposobu formowania strugi.

Excalibur wykorzystuje plany testowe i pozwala prowadzić kontrolowane badania stanowiskowe. Producent wskazuje również pomiar czasu reakcji oraz rozwiązania do oceny wzoru rozpylania w ramach planu testowego.

Stanowisk nie traktujemy jako urządzeń konkurencyjnych. Tworzą one uzupełniające się zaplecze, z którego dobieramy odpowiednią metodę do konkretnego elementu.

Kontrola części elektrycznej

Przed oceną przepływu sprawdzamy parametry elektryczne właściwe dla konstrukcji. Zakres może obejmować między innymi rezystancję lub inne wartości przewidziane przez konkretny plan.

Badanie części elektrycznej nie zastępuje jednak testu hydraulicznego.

LKT.02 – próba szczelności

LKT.02 służy do oceny zachowania zamkniętego wtryskiwacza. Sprawdzamy, czy w warunkach przewidzianych przez plan element pozostaje szczelny po odcięciu sygnału sterującego.

Poprawny wynik dawkowania w innym punkcie nie eliminuje potrzeby próby szczelności. Wtryskiwacz może bowiem podawać właściwą ilość medium po otwarciu, a jednocześnie wykazywać przeciek po zamknięciu.

Warm Up – przygotowanie do serii pomiarowej

Warm Up jest etapem przygotowania i stabilizacji przed wykonaniem zasadniczych pomiarów. Nie traktujemy go jako końcowego wyniku dawkowania.

Jego zadaniem jest stworzenie odpowiednich warunków do dalszej, porównywalnej serii testowej.

iVM.01

W pierwszym punkcie iVM rozpoczynamy budowanie charakterystyki dawkowania zgodnie z warunkami określonymi przez konkretny plan testowy.

Wynik pozwala wykryć pierwsze różnice pomiędzy poszczególnymi sztukami.

iVM.02

Kolejny punkt pokazuje zachowanie w zmienionych warunkach badania.

Element, który zachowywał się prawidłowo w pierwszej próbie, może ujawnić odchylenie dopiero w następnym punkcie.

iVM.03

Trzeci punkt poszerza obraz charakterystyki i pozwala sprawdzić, czy wcześniejsze wyniki zachowują prawidłową relację po zmianie parametrów testu.

iVM.04

Czwarty punkt stanowi kolejną część charakterystyki i zwiększa zakres danych dostępnych podczas oceny.

Właśnie dlatego pojedyncza dawka nie wystarcza do rzetelnej oceny. Dwie sztuki mogą uzyskać bardzo zbliżony wynik w jednym punkcie, ale znacznie różnić się w następnym.

RSP – czas reakcji

RSP pozwala ocenić dynamikę odpowiedzi elementu na sterowanie, gdy taki pomiar znajduje się w odpowiednim planie.

Dwie sztuki mogą dawkować podobną ilość medium, ale różnić się szybkością reakcji. Taka różnica nie musi być widoczna w samym wyniku objętościowym.

Analiza wzoru rozpylania na Hartridge Excalibur

Hartridge Excalibur pozwala uzupełnić ocenę ilościową o bardzo istotną analizę sposobu rozpylania. Obserwujemy kształt strugi, jej rozkład oraz zachowanie podczas kolejnych etapów testu. Producent Excalibur wskazuje analizę spray pattern jako jedną z kluczowych funkcji platformy.

Dzięki temu wynik nie ogranicza się do informacji o ilości podanego medium.

Poniższa tabela pokazuje, jakie informacje uzyskujemy z poszczególnych etapów i które stanowisko pełni w nich główną rolę.

Każdą sztukę badamy indywidualnie

Cztery elementy wymontowane z jednego silnika nie muszą mieć identycznej charakterystyki. Jeden może być bardziej zabrudzony, inny może mieć problem ze szczelnością, a kolejny wykazywać zmianę czasu reakcji albo rozpylania.

Dlatego każdy wtryskiwacz mierzymy oddzielnie. Dopiero po uzyskaniu indywidualnych wyników porównujemy cały komplet.

Takie podejście pozwala zobaczyć nie tylko element wyraźnie odbiegający od pozostałych, ale także mniejsze różnice mogące mieć znaczenie podczas pracy silnika.

Jak oceniamy wynik – dawka, szczelność, reakcja i rozpylanie

Dawkowanie jest bardzo ważne, ale nie jest jedynym kryterium.

Analizujemy ilość podawanego medium w kolejnych punktach planu, szczelność po zamknięciu, powtarzalność wyników oraz relację pomiędzy poszczególnymi sztukami.

Jeżeli plan obejmuje pomiar reakcji, uwzględniamy również RSP. Dwie sztuki mogą podać podobną ilość medium, a jednocześnie różnić się dynamiką otwierania i zamykania.

Równie istotna jest jakość rozpylania. Oceniamy geometrię strugi, atomizację, równomierność, asymetrię oraz obecność większych kropli. Obserwujemy także zachowanie końcówki bezpośrednio po zamknięciu.

Dopiero zestawienie tych parametrów oraz doświadczenie technika pozwalają określić rzeczywisty stan wtryskiwacza.

Czyszczenie wtryskiwaczy benzynowych

Po zapisaniu wyniku wejściowego możemy rozpocząć czyszczenie.

Najpierw przygotowujemy zewnętrzną powierzchnię, aby zabrudzenia znajdujące się na korpusie nie dostały się do precyzyjnych obszarów elementu.

Następnie wykonujemy czyszczenie wewnętrzne, płukanie oraz płukanie wsteczne, jeżeli konstrukcja pozwala na zastosowanie tej procedury. Ultradźwięki wykorzystujemy tam, gdzie są właściwe technologicznie.

Czyszczenie nie jest jednak synonimem regeneracji. Usunięcie osadów może poprawić przepływ i rozpylanie, ale nie zastępuje czynności potrzebnych wtedy, gdy problem wynika także ze zużycia lub zmiany charakterystyki elementu.

Regeneracja również wymagających wtryskiwaczy

Do regeneracji przechodzimy już ze znajomością wyników testu wejściowego. Wiemy, jak konkretna sztuka dawkuje, czy pozostaje szczelna oraz jak zachowuje się w kolejnych warunkach badania.

Po czyszczeniu wykonujemy czynności technologiczne odpowiednie dla konstrukcji. Następnie przygotowujemy element do kolejnej serii pomiarowej i sprawdzamy rezultat.

Regenerujemy również mocno zużyte i wymagające wtryskiwacze. Skuteczność wykonanych prac potwierdzamy wynikiem końcowym, a nie samym faktem przeprowadzenia procedury.

Rewitalizacja konstrukcji piezoelektrycznych

W konstrukcjach wykorzystujących piezo element wykonawczy ma bezpośredni wpływ na szybkość oraz precyzję reakcji.

Dla odpowiednich typów wykonujemy procesy właściwe technologicznie dla takich konstrukcji i korzystamy z funkcji aparatury przewidzianych do ich obsługi.

Nie każdy wtryskiwacz benzynowy wykorzystuje piezo, dlatego tej procedury nie przypisujemy automatycznie wszystkim elementom.

Test końcowy po regeneracji

Po zakończeniu prac wtryskiwacz ponownie trafia na właściwe stanowisko.

Kontrolujemy dawkowanie, szczelność, powtarzalność oraz rozpylanie. Jeżeli odpowiedni plan przewiduje pomiar czasu reakcji, ponownie analizujemy również ten parametr.

Nie chodzi o ponowne wykonanie testu wyłącznie dla formalności. Test końcowy pokazuje zmianę pomiędzy rzeczywistym stanem początkowym, wykonanymi czynnościami oraz efektem końcowym.

Wyniki przed i po regeneracji

Kodowanie, kod korekcyjny, adaptacja i inicjalizacja

Pojęcia te nie oznaczają tej samej czynności.

Kodowanie polega na zapisaniu danych wymaganych przez konstrukcję i system sterowania, jeżeli dany typ wtryskiwacza wykorzystuje taką procedurę.

Kod korekcyjny opisuje indywidualną charakterystykę elementu w rozwiązaniach, w których producent przewiduje tego typu kompensację.

Adaptacja jest związana z wartościami uczonymi przez sterownik podczas pracy, natomiast inicjalizacja oznacza rozpoczęcie określonej procedury po wykonanej operacji serwisowej.

Nie zakładamy, że każdy wariant W214 lub S214 wymaga kodowania. Procedurę określa konkretna konstrukcja i dokumentacja odpowiedniego wariantu.

Protokół i końcowa kontrola jakości

Po przeprowadzeniu testu końcowego dokumentujemy wynik.

W zależności od planu zapisujemy między innymi dawkowanie, szczelność, rozpylanie, powtarzalność oraz czas reakcji, jeżeli został zmierzony. Porównujemy również poszczególne sztuki należące do jednego kompletu.

Po wykonanej regeneracji przekazujemy indywidualny protokół oraz 24-miesięczną pisemną gwarancję bez limitu kilometrów.

Montaż po regeneracji – ważna informacja

W ramach opisywanej usługi wysyłkowej pracujemy na wymontowanych elementach. Po zakończeniu badań i regeneracji odsyłamy przygotowane wtryskiwacze.

Przed ponownym osadzeniem należy dokładnie oczyścić gniazdo i zastosować właściwe elementy uszczelniające. Końcówkę wtryskiwacza trzeba zabezpieczyć przed zabrudzeniem podczas przygotowania do montażu.

Element powinien zostać osadzony zgodnie z procedurą przewidzianą dla konkretnej wersji silnika. Parametry montażowe należy przyjąć z dokumentacji producenta, ponieważ nie istnieje jeden uniwersalny moment dokręcania odpowiedni dla wszystkich odmian.

Ile kosztuje diagnostyka wtryskiwacza benzynowego

Diagnostyka obejmuje test początkowy, czyszczenie oraz kontrolę końcową.

Cennik diagnostyki wtryskiwaczy benzynowych

Co przygotować przed kontaktem

Do identyfikacji najlepiej przygotować:

• VIN,
• dokładny model samochodu,
• wersję silnikową,
• kod silnika, jeżeli jest znany,
• czytelne oznaczenie wymontowanego wtryskiwacza, jeżeli można je odczytać.

Na podstawie tych informacji możemy sprawnie ustalić konstrukcję elementu i dopasować dalszy tok postępowania.

Odbiór kurierski i wysyłka w całej Polsce

Organizujemy odbiór wymontowanych wtryskiwaczy i przyjmujemy zlecenia z całej Polski.

Po zakończeniu prac odsyłamy elementy pod wskazany adres. Korzystamy z DPD, InPost oraz Paczkomatów.

Wysyłamy także dostępne wtryskiwacze nowe i zregenerowane.

Realizację usługi planujemy na 1 dzień roboczy, a czas transportu liczymy oddzielnie. Jeżeli właściwy podzespół jest dostępny, jego wysyłka może nastąpić nawet w ciągu 24 godzin.

Jak zabezpieczyć wtryskiwacze do wysyłki

Króćce i końcówki należy zabezpieczyć przed zabrudzeniem. Każdą sztukę warto oddzielić od pozostałych, aby elementy nie uderzały o siebie podczas transportu.

Całość należy unieruchomić wewnątrz paczki i zabezpieczyć przed uderzeniami.

Do przesyłki warto dołączyć dane kontaktowe oraz podstawową informację dotyczącą zlecenia.

Mercedes-Benz E Class W214 / S214 – najważniejsze informacje

Benzynowe odmiany 2.0 M254 i 3.0 M256 wykorzystują bezpośredni wtrysk GDI/DI. W procesie wykonujemy test wejściowy i końcowy, a w laboratorium wykorzystujemy między innymi Carbon Zapp GDU.4R-X oraz Hartridge Excalibur. Po regeneracji przekazujemy indywidualny protokół oraz 24-miesięczną pisemną gwarancję bez limitu kilometrów. Planowany czas realizacji wynosi 1 dzień roboczy, obsługujemy wysyłkę w całej Polsce. Kontakt: 601 856 277.

FAQ

Jak identyfikujemy właściwy wtryskiwacz do Mercedes-Benz E Class W214 lub S214?

Odczytujemy oznaczenia elementu, określamy producenta i konstrukcję, a jeżeli potrzebujemy dodatkowych danych, korzystamy również z VIN oraz informacji o wersji silnikowej. Dopiero po identyfikacji dobieramy adaptery, stanowisko oraz właściwy plan testowy.

Dlaczego jeden pomiar dawki nie wystarcza do oceny wtryskiwacza?

Wynik uzyskany w jednym punkcie nie pokazuje całej charakterystyki. Element może zachowywać się prawidłowo w jednej próbie, a wykazać odchylenie przy innych warunkach testowych. Dlatego analizujemy kolejne punkty dawkowania razem ze szczelnością, reakcją oraz rozpylaniem.

Dlaczego każdą sztukę z kompletu badamy oddzielnie?

Poziom zabrudzenia, szczelność, dawkowanie i sposób rozpylania mogą różnić się pomiędzy poszczególnymi elementami. Indywidualne pomiary pozwalają porównać cały zestaw i dokładnie wskazać różnice.

Co przekazujemy po zakończeniu regeneracji?

Po wykonaniu regeneracji i końcowej kontroli przekazujemy sprawdzony element, indywidualny protokół oraz 24-miesięczną pisemną gwarancję bez limitu kilometrów.

Czy każdy wtryskiwacz wymaga kodowania lub adaptacji po regeneracji?

Nie. Wymagania zależą od konkretnej konstrukcji oraz systemu sterowania zastosowanego w danej wersji. Kodowanie, kod korekcyjny, adaptacja i inicjalizacja są odrębnymi procedurami i nie należy przypisywać ich automatycznie każdemu wtryskiwaczowi.
