W naszej pracowni wykonujemy kompleksową diagnostykę wtryskiwaczy benzynowych stosowanych w układach pośrednich MPI/PFI oraz bezpośrednich GDI, FSI, TFSI, TSI i innych. Badania prowadzą wyspecjalizowani technicy na stanowiskach probierczych przeznaczonych do konkretnych technologii wtrysku.

Audi Q7 4L otrzymało benzynowy silnik 3.0 TFSI o pojemności 2995 cm³ w kilku odmianach mocy. Jest to jednostka V6 z mechanicznym doładowaniem i bezpośrednim wtryskiem benzyny, dlatego jej wtryskiwacze wymagają diagnostyki prowadzonej w warunkach właściwych dla układu wysokiego ciśnienia.

Jakie wtryskiwacze występują w Audi Q7 4L 3.0 TFSI?

Przy obsłudze wtryskiwaczy z Audi Q7 4L 3.0 TFSI nie opieramy identyfikacji wyłącznie na pojemności silnika ani jego oznaczeniu producenta. W tej generacji występują różne warianty jednostki 3.0 TFSI, dlatego przed rozpoczęciem diagnostyki sprawdzamy dokładne oznaczenia konkretnego podzespołu.

Najważniejszy jest numer znajdujący się na starym wtryskiwaczu, a w razie potrzeby również kod silnika i numer VIN. Na tej podstawie potwierdzamy właściwy typ części, dobieramy odpowiednią procedurę testową i ustalamy zakres dalszej obsługi.

Takie podejście ma znaczenie również wtedy, gdy dwa wtryskiwacze wyglądają podobnie z zewnątrz. Różnice pomiędzy wersjami mogą dotyczyć numeru części, charakterystyki pracy lub procedury diagnostycznej, dlatego każdy element identyfikujemy przed rozpoczęciem pomiarów.

Jak przyjmujemy wtryskiwacze do serwisu?

• odczytujemy oznaczenia i numer katalogowy wtryskiwacza,
• identyfikujemy producenta oraz rodzinę części,
• określamy technologię wtrysku,
• sprawdzamy zgodność elementu z przekazanymi danymi pojazdu,
• wykonujemy oględziny korpusu, końcówki i przyłączy,
• szukamy śladów uszkodzeń mechanicznych, korozji i wcześniejszej ingerencji,
• kontrolujemy stan przyłączy elektrycznych,
• oznaczamy wszystkie elementy i przypisujemy je do zlecenia.

Wtrysk pośredni MPI/PFI a bezpośredni TFSI

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Do najczęściej spotykanych przyczyn nieprawidłowej pracy należą:

• zanieczyszczenia odkładające się wewnątrz wtryskiwacza,
• osady na rozpylaczu,
• ograniczenie przekroju kanałów paliwowych,
• drobne zanieczyszczenia dostające się z układu paliwowego,
• utrata szczelności końcówki,
• nieprawidłowości części elektrycznej,
• zużycie elementów odpowiedzialnych za prawidłowe tworzenie strugi.

Możliwe skutki obejmują:

• nierówną pracę jednostki napędowej,
• trudniejszy rozruch,
• szarpanie podczas przyspieszania,
• spadek osiągów,
• zwiększone zużycie benzyny,
• nieprawidłową korektę składu mieszanki,
• wypadanie zapłonów,
• zwiększone obciążenie katalizatora.

Sam objaw nie potwierdza uszkodzenia wtryskiwacza. Podobne symptomy mogą być powodowane przez układ zapłonowy, dolot, ciśnienie paliwa, nieszczelności albo inne elementy sterowania silnikiem, dlatego właściwą ocenę opieramy na pomiarze.

Jakość paliwa a stan wtryskiwaczy

Jakość i stan benzyny wpływają na tempo powstawania osadów wewnątrz układu paliwowego. Paliwo pozostające długo w zbiorniku starzeje się, a obecność biokomponentów sprzyja pochłanianiu wilgoci. Do układu mogą również trafiać drobne zanieczyszczenia, które z czasem ograniczają drożność precyzyjnych kanałów wtryskiwacza. Sama zmiana stacji paliw nie usuwa jednak już istniejącej nieprawidłowości – w takim przypadku potrzebny jest test elementu poza silnikiem.

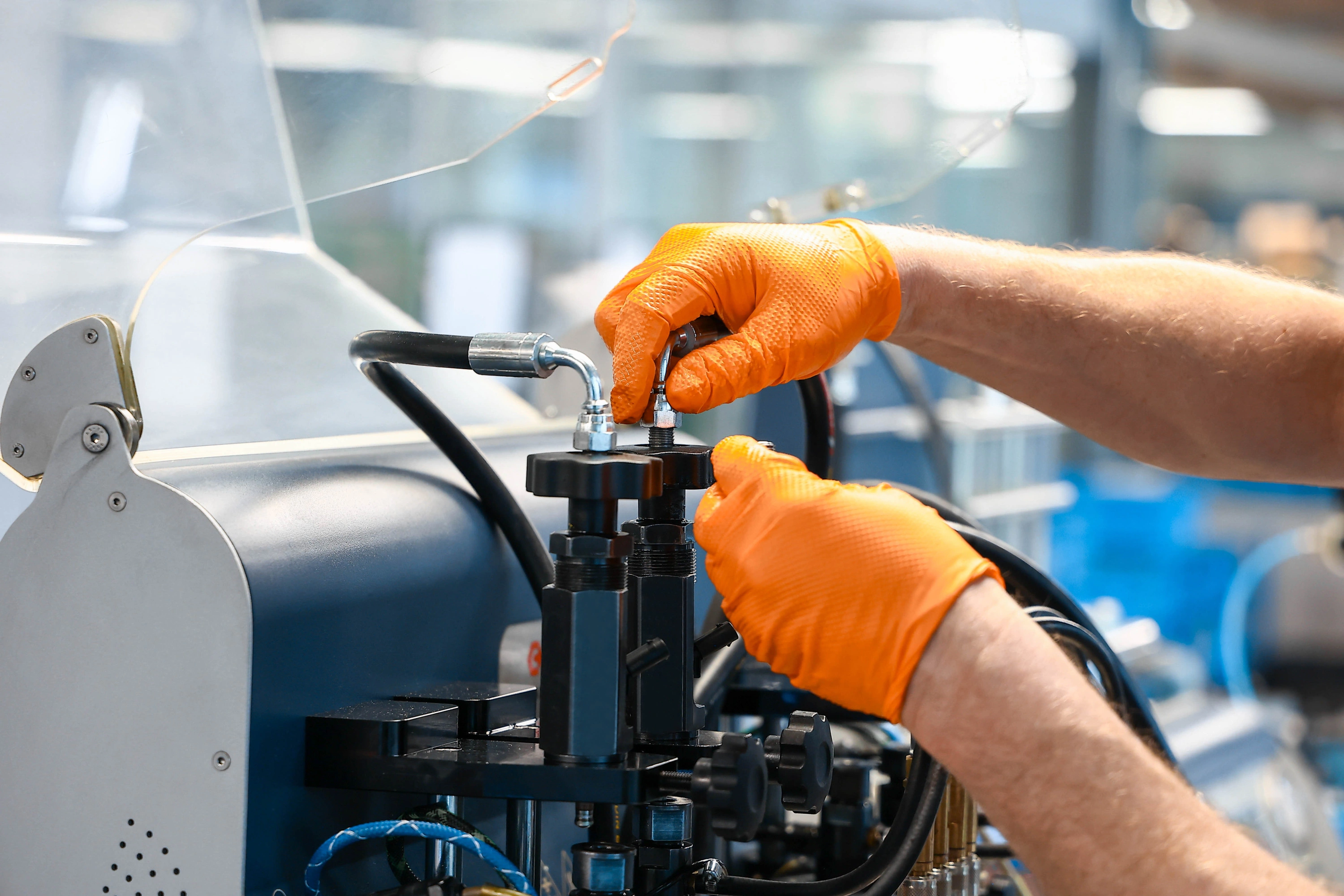

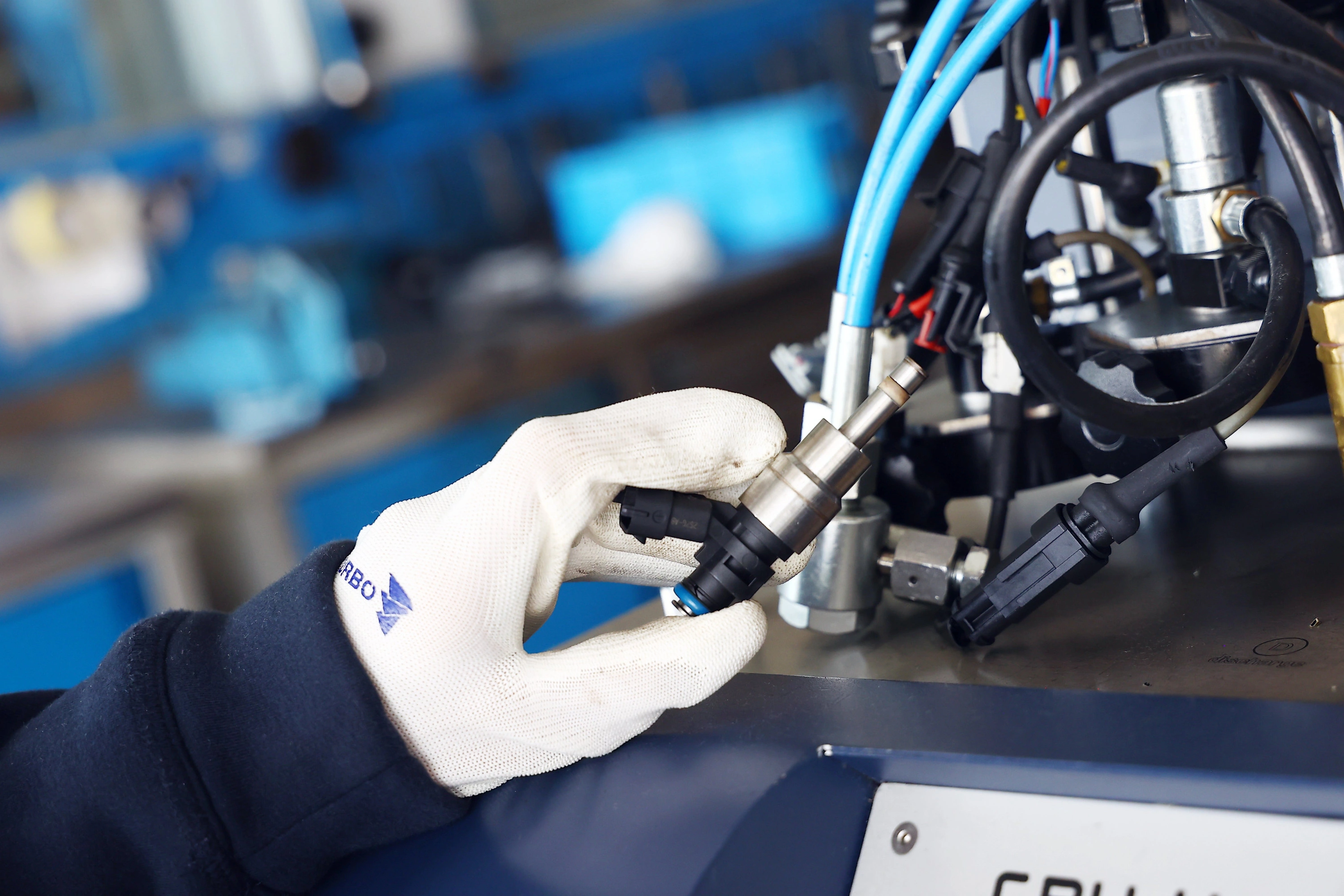

Carbon Zapp GTB4R-X – rozszerzona diagnostyka i testy wtryskiwaczy benzynowych GDI

Do diagnostyki bezpośredniego wtrysku benzyny wykorzystujemy między innymi czterokanałowe stanowisko Carbon Zapp GTB4R-X. Jest ono przeznaczone do badania wtryskiwaczy GDI i obsługuje konstrukcje stosowane między innymi przez Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli.

Stanowisko posiada cztery kanały testowe oraz cztery przepływomierze. W jednym cyklu badamy do czterech wtryskiwaczy, ale każdy z nich otrzymuje niezależny wynik pomiarowy. Pozwala nam to jednocześnie:

• ocenić każdą sztukę oddzielnie,
• porównać elementy z jednego kompletu,
• wychwycić wtryskiwacz odstający od pozostałych,
• ocenić różnice pojawiające się dopiero w określonym punkcie pracy.

Maksymalna zdolność układu wysokiego ciśnienia GTBR-X wynosi obecnie 1250 bar. Nie jest to jednak uniwersalne ciśnienie każdego wykonywanego testu. Parametry ustawiamy zgodnie z konstrukcją, numerem części oraz właściwym testplanem.

Diagnostyka części elektrycznej

Przed oceną samych dawek sprawdzamy także elektryczną część wtryskiwacza. Zależnie od jego konstrukcji kontrolujemy między innymi:

• rezystancję,
• indukcyjność,
• pojemność,
• zwarcie do masy.

Pomiar elektryczny ma duże znaczenie, ponieważ chwilowo prawidłowa dawka nie wyklucza problemu w części sterującej. Wtryskiwacz może zachowywać się poprawnie w jednym punkcie, a wykazywać niestabilność w kolejnych cyklach.

Kontrola wycieków zewnętrznych

Sprawdzamy korpus wtryskiwacza oraz miejsca połączeń pod kątem niepożądanego wydostawania się medium poza przewidzianą drogę przepływu. Zewnętrzna nieszczelność jest oceniana oddzielnie od szczelności samej końcówki.

Test szczelności rozpylacza

Kontrolujemy zachowanie wtryskiwacza po jego zamknięciu. Sprawdzamy, czy pojawia się:

• kapanie z rozpylacza,
• powolne sączenie,
• niekontrolowany wypływ medium,
• brak pełnego odcięcia przepływu.

Prawidłowa dawka przy otwartym wtryskiwaczu nie oznacza jeszcze prawidłowej szczelności po zamknięciu. Z tego powodu oba parametry oceniamy oddzielnie. Kontrola wycieków zewnętrznych oraz szczelności rozpylacza należą do testów przewidzianych przez producenta GTB4R-X.

Wielopunktowe pomiary dawkowania

Nie oceniamy wtryskiwacza na podstawie jednego pomiaru przepływu. Wykonujemy kolejne punkty testowe odzwierciedlające różne sposoby pracy elementu. Zależnie od testplanu obejmują one między innymi:

• pełne obciążenie,
• dawkę emisyjną,
• warunki odpowiadające pracy na biegu jałowym,
• małe dawki,
• dawki pilotażowe,
• dotryski,
• sekwencje wielokrotnego wtrysku.

W każdym punkcie analizujemy wielkość dawki, stabilność wyniku i różnice pomiędzy badanymi sztukami.

GTBR-X obsługuje również tworzenie sekwencji multi-dawek, co jest przydatne przy ocenie bardziej złożonego sterowania wtryskiem.

Powtarzalność i stabilność pracy

Jeden prawidłowy wynik nie kończy diagnostyki. Powtarzamy wybrane cykle i sprawdzamy:

• czy kolejne dawki są do siebie zbliżone,
• czy wynik nie zmienia się wraz z liczbą cykli,
• czy reakcja wtryskiwacza pozostaje stabilna,
• czy jedna sztuka z kompletu nie zaczyna odbiegać od pozostałych.

W ten sposób możemy wykryć usterkę, która nie byłaby widoczna podczas pojedynczego pomiaru.

Testy przy różnych warunkach ciśnieniowych

Wtryskiwacze bezpośredniego wtrysku badamy w kilku odpowiednio dobranych punktach. Nie stosujemy jednego ciśnienia dla wszystkich konstrukcji. Wartości wynikają z testplanu konkretnego numeru wtryskiwacza.

Ma to znaczenie, ponieważ element może prawidłowo zachowywać się w jednym punkcie pracy, a wykazywać nieszczelność, niestabilną dawkę lub inną nieprawidłowość dopiero przy zmianie obciążenia i sposobu sterowania.

Pomiar czasu reakcji wtryskiwacza

W konstrukcjach i testplanach, dla których przewidziano takie badanie, wykonujemy również pomiar czasu reakcji. Sprawdzamy, jak wtryskiwacz odpowiada na sygnał sterujący oraz czy jego reakcja pozostaje powtarzalna. Dzięki temu możemy wykryć sytuację, w której dwa elementy podają zbliżoną ilość medium, ale jeden reaguje wolniej lub mniej stabilnie.

Dawka to nie wszystko – kontrola rozpylania

Oprócz wyniku ilościowego obserwujemy zachowanie strugi podczas pracy. Oceniamy:

• kształt i kierunek rozpylania,
• równomierność strugi,
• pracę końcówki,
• ewentualne kapanie,
• różnice pomiędzy wtryskiwaczami pracującymi w tych samych warunkach.

Dwa wtryskiwacze mogą podać niemal identyczną ilość medium, a jednocześnie tworzyć zupełnie inną strugę. Właśnie dlatego dawka jest tylko jednym z elementów końcowej oceny.

Dlaczego badamy komplet?

Czterokanałowa konstrukcja stanowiska pozwala zestawić kilka elementów w porównywalnych warunkach. Podczas wspólnego testu:

• każdy wtryskiwacz ma niezależny pomiar przepływu,
• wszystkie wykonują ten sam punkt testowy,
• natychmiast widzimy różnice między sztukami,
• porównujemy dawkowanie, szczelność, reakcję i stabilność.

W silniku V6, takim jak 3.0 TFSI, porównanie całego kompletu pomaga ujawnić element, który formalnie wykonuje wtrysk, lecz zachowuje się inaczej od pozostałych.

Testplany, baza danych i CloudX

GTB4R-X współpracuje z platformą CloudX. Korzystamy z niej między innymi przy sprawdzaniu dostępności testplanów, aktualizacji bazy danych oraz obsłudze dokumentacji wyników. Nie traktujemy bazy wyłącznie jako katalogu. Jej znaczenie polega przede wszystkim na dopasowaniu procedury badania do konkretnego numeru części, zamiast stosowania tych samych ustawień do wszystkich wtryskiwaczy GDI.

Test końcowy

Po czyszczeniu lub wykonaniu innych uzasadnionych czynności ponownie badamy wtryskiwacze. Porównujemy wynik początkowy i końcowy w zakresie:

• części elektrycznej,
• szczelności,
• dawkowania,
• poszczególnych punktów testowych,
• stabilności,
• powtarzalności,
• czasu reakcji, jeżeli dany test go obejmuje,
• zachowania całego kompletu.

Pozostałe stanowiska w naszym parku maszynowym

• Hartridge Excalibur GDi Master wykorzystujemy do diagnostyki wtryskiwaczy bezpośrednich GDI oraz pośrednich PFI, w tym konstrukcji cewkowych i piezoelektrycznych; stanowisko umożliwia także dokładną obserwację strugi.
• Carbon Zapp GDU.4R służy do jednoczesnego testowania do czterech wysokociśnieniowych wtryskiwaczy benzynowych GDI. W nowszej odmianie GDU.4R-X zakres pracy układu sięga 650 bar.
• Carbon Zapp GS4/10 wykorzystujemy przy obsłudze różnych konstrukcji benzynowych, między innymi wtryskiwaczy pośrednich MPFI oraz wybranych elektromagnetycznych konstrukcji bezpośrednich. Stanowisko obsługuje cztery wtryskiwacze.

Dobór stanowiska zależy od rodzaju wtryskiwacza, jego konstrukcji i zakresu wymaganych badań.

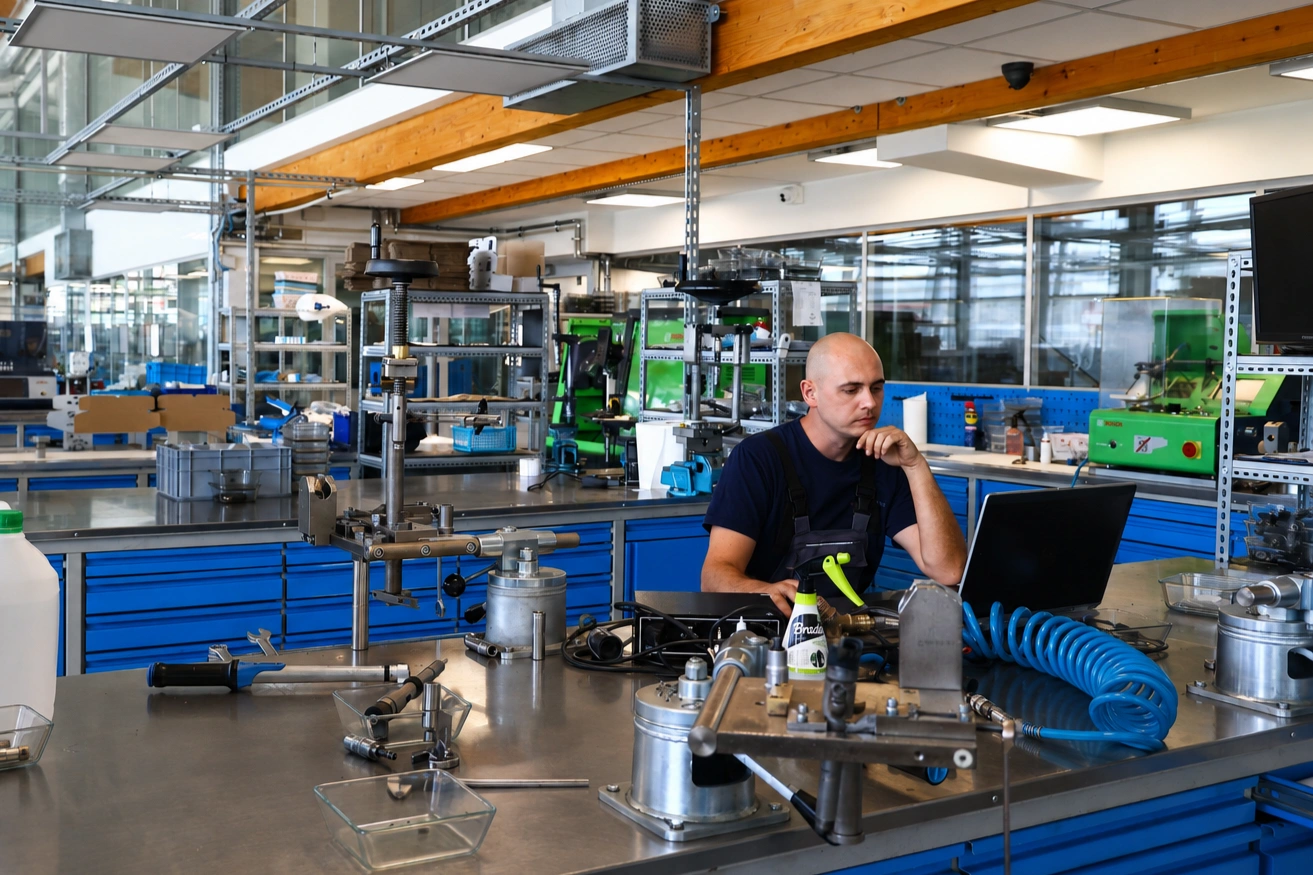

Interpretacja i porównanie wyników przed i po czyszczeniu

Stan wtryskiwacza oceniamy na podstawie kompletnego zestawu danych, testplanu właściwego dla danego numeru części oraz doświadczenia technika. Nie stosujemy jednej uniwersalnej tolerancji dla wszystkich wtryskiwaczy.

Kodowanie, adaptacja i rewitalizacja wtryskiwaczy benzynowych

Kodowanie

W konstrukcjach przewidujących indywidualny kod korekcyjny:

• badamy charakterystykę wtryskiwacza w odpowiednich punktach,
• porównujemy uzyskane wyniki z procedurą właściwą dla danego typu,
• wyznaczamy dane korekcyjne, jeżeli system i stanowisko obsługują taką funkcję,
• przekazujemy kod potrzebny do właściwego przypisania elementu.

Kod opisuje indywidualne cechy konkretnego wtryskiwacza. Dwa elementy o tym samym numerze katalogowym nie muszą mieć identycznej charakterystyki.

Adaptacja

Adaptacja dotyczy sposobu, w jaki sterownik silnika dopasowuje swoją pracę do aktualnych warunków i rzeczywistego zachowania podzespołów. Nie jest tym samym co wygenerowanie kodu wtryskiwacza.

Reset wartości wyuczonych

Kasowanie lub reset wartości wyuczonych usuwa określone dane zapisane przez sterownik. Tę czynność wykonuje się wyłącznie wtedy, gdy przewiduje ją właściwa procedura serwisowa. Sam reset nie naprawia niesprawnego wtryskiwacza.

Rewitalizacja elementów piezoelektrycznych

Dla wybranych konstrukcji piezoelektrycznych wykonujemy rewitalizację stosu piezo, jeżeli budowa wtryskiwacza, jego stan i wynik diagnostyki pozwalają na zastosowanie tej procedury.

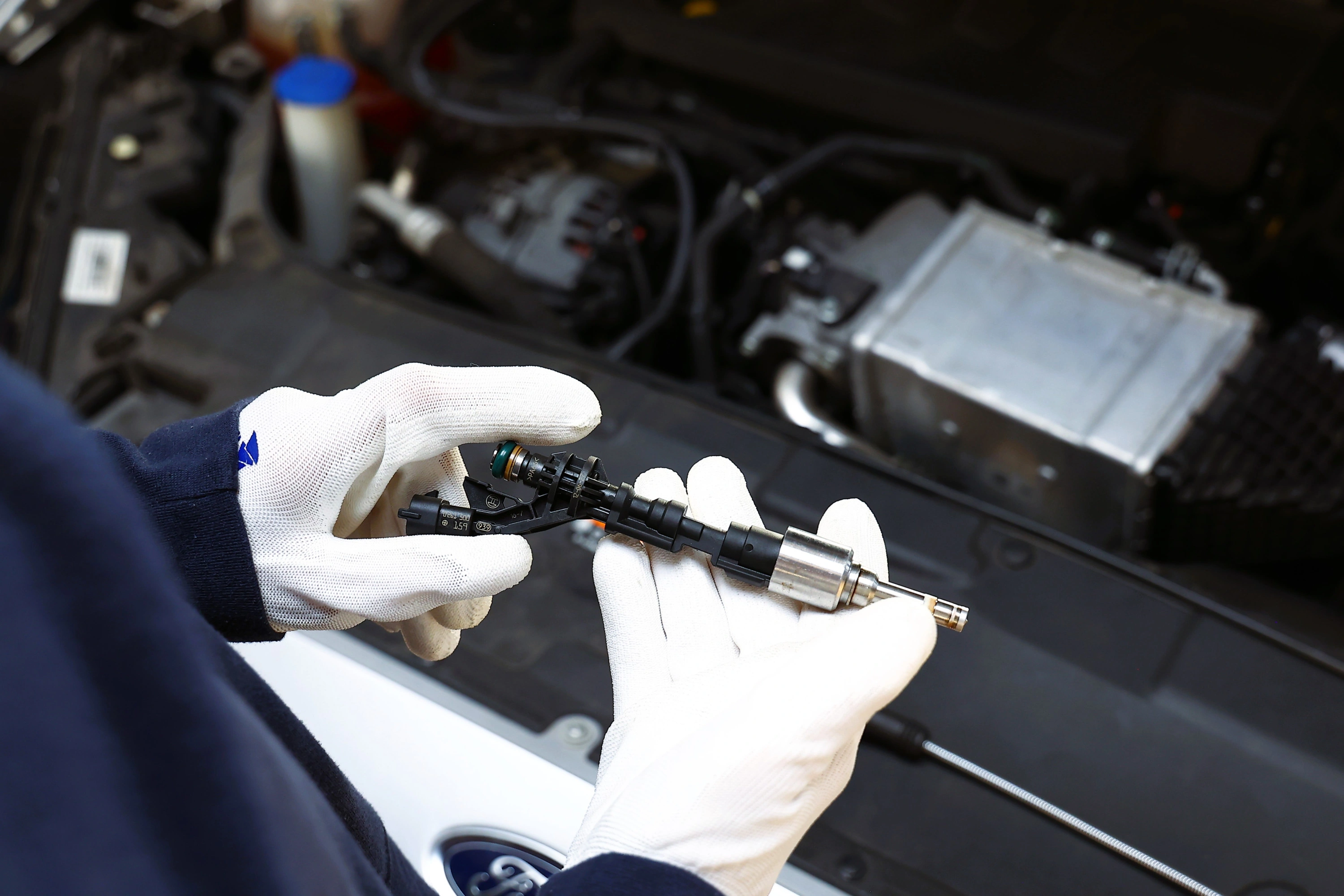

Uszczelnienia i prawidłowy montaż wtryskiwaczy 3.0 TFSI po obsłudze serwisowej

Wtryskiwacze bezpośredniego wtrysku stosowane w 3.0 TFSI pracują bezpośrednio przy komorze spalania, dlatego prawidłowy stan uszczelnień ma istotne znaczenie. Dokumentacja serwisowa Q7 wskazuje między innymi uszczelnienie komory spalania typu PTFE/Teflon oraz dodatkowe elementy uszczelniające i podpierające. Po demontażu przewidziana jest wymiana właściwych uszczelnień.

Podczas montażu zwracamy uwagę na:

• zastosowanie zestawu właściwego dla danego wtryskiwacza,
• odpowiednie przygotowanie nowego pierścienia PTFE,
• użycie narzędzi do jego montażu i kalibracji,
• ochronę powierzchni uszczelniających przed uszkodzeniem,
• zachowanie właściwego położenia wtryskiwacza.

Nie stosujemy jednego uniwersalnego momentu dokręcania dla wszystkich wariantów. Procedurę montażową należy dobrać według kodu silnika i dokumentacji producenta pojazdu.

Korekty paliwowe STFT i LTFT - co oznaczają?

Podczas diagnostyki samochodu korekty paliwowe dostarczają ważnych informacji o kierunku, w którym sterownik modyfikuje dawkę.

• STFT – Short Term Fuel Trim – krótkoterminowa korekta paliwowa reagująca na aktualne warunki pracy.
• LTFT – Long Term Fuel Trim – długoterminowa korekta wynikająca z zachowania układu obserwowanego przez dłuższy czas.
• Korekta dodatnia oznacza, że sterownik zwiększa ilość paliwa względem wartości bazowej.
• Korekta ujemna oznacza, że sterownik zmniejsza ilość paliwa.
• Nieprawidłowa praca wtryskiwaczy może wpływać na korekty, jeżeli powoduje zmianę rzeczywistego składu mieszanki.

STFT i LTFT nie wskazują jednak automatycznie konkretnego uszkodzonego wtryskiwacza. Są wskazówką diagnostyczną, ale nie zastępują badania elementu na stanowisku probierczym.

Dawka to nie wszystko – ocena jakości rozpylania

Ilość podanego medium jest tylko jednym z parametrów. Dwa wtryskiwacze mogą uzyskać podobny wynik objętościowy, a mimo to tworzyć strugę o innej geometrii i jakości atomizacji. Podczas testów kontrolujemy więc zarówno dawkę, jak i sposób jej podania.

Co otrzymuje klient po wykonaniu przez nas usługi?

• wynik badania wstępnego,
• zestawienie najważniejszych parametrów,
• informację o szczelności,
• wyniki dawkowania,
• ocenę powtarzalności i stabilności,
• wynik czasu reakcji, jeżeli obejmuje go dany test,
• ocenę jakości rozpylania,
• rezultat ponownego testu po czyszczeniu,
• porównanie poszczególnych sztuk z kompletu,
• indywidualny protokół parametrów,
• certyfikat z badania,
• wynik końcowej kontroli jakości.

Na wykonany zakres objęty warunkami usługi udzielamy 24-miesięcznej pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje diagnostyka wtryskiwaczy benzynowych w naszym serwisie?

Końcowy koszt zależy od typu wtryskiwacza i zakresu koniecznych czynności. Aktualne ceny sprawdzenia wynoszą:

• wtryskiwacz pośredniego wtrysku benzyny – 45 zł netto za 1 sztukę,
• wtryskiwacz bezpośredniego wtrysku benzyny – 103 zł netto za 1 sztukę.

Zakres diagnostyczny obejmuje test wstępny, czyszczenie i kontrolę końcową zgodnie z procedurą właściwą dla danego elementu. Ewentualna dalsza naprawa, regeneracja albo zakup innego podzespołu są ustalane na podstawie wyniku diagnostyki.

W przypadku Audi Q7 4L 3.0 TFSI przed kontaktem warto przygotować numer starego wtryskiwacza albo VIN samochodu.

Odbiór kurierski i obsługa wysyłkowa dla naszych klientów

Obsługujemy zlecenia z całej Polski - nasi klienci nie muszą do nas osobiście przyjeżdżać ze swoimi wtryskiwaczami. Organizujemy odbiór kurierski i przyjmujemy własne wtryskiwacze klientów do diagnostyki, czyszczenia oraz dalszego serwisu.

W zależności od wybranej formy przesyłki korzystamy między innymi z:

• DPD,
• InPost,
• Paczkomatów.

Jeżeli właściwy nowy lub zregenerowany podzespół jest dostępny, jego wysyłkę organizujemy nawet w ciągu 24 godzin. Samą realizację usługi planujemy na 1 dzień roboczy. Czas transportu liczymy oddzielnie, a dostępność konkretnego podzespołu może wpłynąć na termin wysyłki.

Przed wysłaniem wtryskiwacze należy zabezpieczyć przed przemieszczaniem się w opakowaniu, osłonić króćce i dołączyć dane kontaktowe lub oznaczenie zlecenia.

Wysyłkowa realizacja zlecenia wygląda następująco:

• identyfikujemy część po numerze lub danych pojazdu,
• organizujemy odbiór przesyłki,
• wykonujemy badanie wstępne i wymagane czynności,
• przeprowadzamy kontrolę końcową,
• przekazujemy wynik diagnostyki,
• ustalamy ewentualny dalszy zakres,
• odsyłamy własny wtryskiwacz albo dobrany podzespół.

Dlaczego warto zlecić diagnostykę specjalistycznej pracowni?

Przy obsłudze wtryskiwaczy benzynowych łączymy doświadczenie techników z pomiarami wykonywanymi na stanowiskach przeznaczonych do konkretnych konstrukcji. W praktyce oznacza to:

• działalność od 1994 roku i ponad 30 lat doświadczenia,
• diagnostykę wtryskiwaczy pośrednich i bezpośrednich,
• Carbon Zapp GTB4R-X z czterema niezależnymi kanałami i przepływomierzami,
• maksymalną zdolność ciśnieniową GTB4R-X do 1250 bar, przy czym rzeczywiste parametry testu wynikają z testplanu,
• Carbon Zapp GDU.4R-X o maksymalnej zdolności do 650 bar,
• Hartridge Excalibur do diagnostyki GDI i PFI,
• Carbon Zapp GS4/10 do wybranych konstrukcji benzynowych,
• porównywanie kilku wtryskiwaczy w tych samych warunkach,
• badanie przed rozpoczęciem czynności serwisowych,
• ponowną kontrolę po czyszczeniu,
• kontrolę części elektrycznej i szczelności,
• wielopunktowe pomiary dawkowania,
• ocenę czasu reakcji tam, gdzie przewiduje ją procedura,
• ocenę rozpylania,
• płukanie i czyszczenie odpowiednio do konstrukcji,
• kodowanie wybranych typów wtryskiwaczy,
• dokumentowanie wyników,
• wydzielone miejsca do przyjęcia, czyszczenia, badania i montażu,
• system oznaczania elementów należących do konkretnego zlecenia,
• obsługę wysyłkową z całej Polski.

FAQ

Czy Audi Q7 4L 3.0 TFSI ma wtrysk pośredni i bezpośredni jednocześnie?
W wersjach 3.0 TFSI Q7 4L objętych tym artykułem dokumentacja opisuje bezpośredni wtrysk benzyny, a wtryskiwacze są zamontowane przy komorach spalania. Nie należy przenosić informacji o późniejszych odmianach 3.0 TFSI z podwójnym systemem wtrysku na tę generację Q7.

Czy jeden numer wtryskiwacza pasuje do każdego Audi Q7 4L 3.0 TFSI?
Katalog VDO wskazuje dla wymienionych wersji silnikowych wtryskiwacz 2910000177500, ale w obiegu występuje kilka kolejnych numerów i rewizji OE Audi, między innymi z rodziny 06E 906 036. Dlatego przed doborem części sprawdzamy numer starego elementu i VIN.

Czy wypadanie zapłonów w 3.0 TFSI oznacza uszkodzenie wtryskiwacza?
Nie. Przyczyną może być wtryskiwacz, ale również świeca, cewka zapłonowa, nieszczelność układu dolotowego, problem z ciśnieniem paliwa albo inna usterka, dlatego objaw wymaga dalszej diagnostyki.

Dlaczego warto sprawdzić wszystkie sześć wtryskiwaczy z silnika V6?
Badanie kompletu pozwala zestawić zachowanie wszystkich elementów w tych samych punktach testowych. Dzięki temu wykrywamy wtryskiwacz, który różni się dawkowaniem, szczelnością, reakcją albo stabilnością od pozostałych.

Czy samo czyszczenie wtryskiwacza wystarcza?
Nie zawsze. Po czyszczeniu ponownie wykonujemy test, ponieważ usunięcie osadów nie naprawi uszkodzenia elektrycznego, trwałego zużycia rozpylacza ani innej usterki mechanicznej.

Czy po wyjęciu wtryskiwaczy 3.0 TFSI należy wymienić ich uszczelnienia?
Dokumentacja serwisowa przewiduje wymianę odpowiednich uszczelnień, w tym uszczelnienia komory spalania, po demontażu wtryskiwacza. Pierścień PTFE wymaga prawidłowego przygotowania i kalibracji odpowiednimi narzędziami.

Czy wtryskiwacze Audi Q7 4L 3.0 TFSI trzeba kodować po czyszczeniu?
Nie zakładamy tego automatycznie. Konieczność kodowania lub wykonania procedury adaptacyjnej zależy od konkretnego systemu, numeru części oraz dokumentacji danego wariantu, dlatego sprawdzamy to po identyfikacji wtryskiwacza.

Sprawdź wtryskiwacze Audi Q7 4L 3.0 TFSI

Masz Audi Q7 4L 3.0 TFSI i chcesz sprawdzić własne wtryskiwacze albo dobrać dostępny wtryskiwacz zregenerowany lub nowy? Zadzwoń pod 601 856 277 i przygotuj numer starej części lub VIN – w Pawlik Diesel Service sprawdzimy możliwość diagnostyki, zakres procesu serwisowego, cenę i dostępność odpowiedniego podzespołu.

Organizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski.

Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części
