Regeneracja czyszczenie i testy wtryskiwaczy benzynowych GDI HPI BMW X4 G02 20i 30i M40i już od 49 zł

W naszej pracowni wykonujemy kompleksową diagnostykę wtryskiwaczy benzynowych stosowanych zarówno w układach pośrednich MPI/PFI, jak i bezpośrednich GDI, HPI, FSI, TFSI, TSI czy EcoBoost.

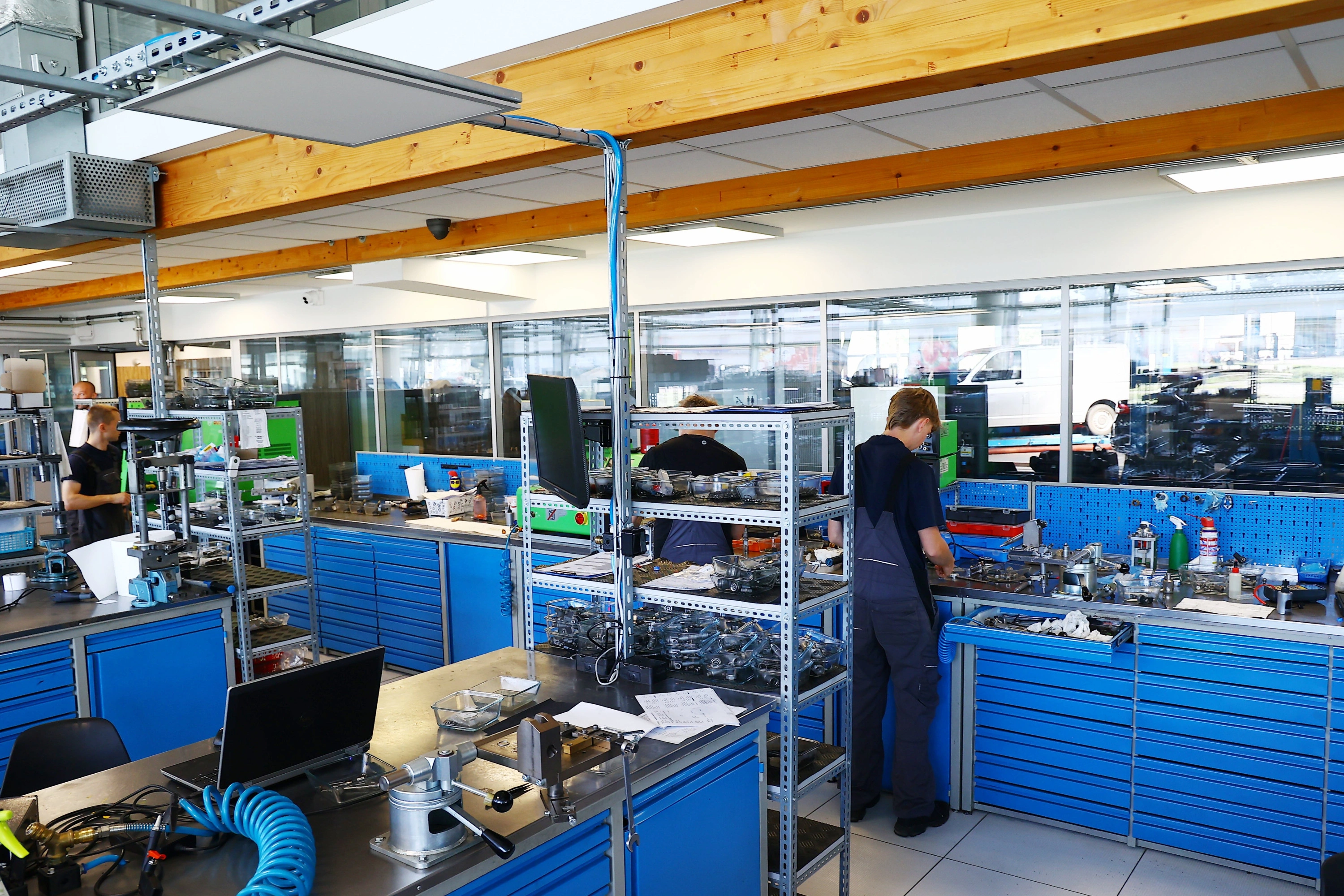

Dysponujemy wyspecjalizowanym zespołem techników oraz stanowiskami probierczymi, na których sprawdzamy rzeczywiste parametry pracy każdego wtryskiwacza.

W BMW X4 G02 20i, 30i i M40i zastosowano bezpośredni wtrysk benzyny High Precision Injection, czyli rozwiązanie należące do grupy układów GDI.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Sprawdzenie stanu elektrycznego

Kontrolujemy część elektryczną wtryskiwacza odpowiednio do jego konstrukcji, ponieważ uszkodzona cewka lub element piezoelektryczny może uniemożliwiać prawidłowe sterowanie dawką. Dla konstrukcji, w których mierzymy rezystancję, wynik może przykładowo wynosić 12,1 Ω, natomiast jego prawidłowość oceniamy według danych właściwych dla danego wtryskiwacza.

Próba szczelności

Sprawdzamy, czy zamknięty wtryskiwacz nie przepuszcza paliwa przy zadanym ciśnieniu testowym. Przykładowy prawidłowy wynik w punkcie pomiarowym może oznaczać 0,0 ml/min niekontrolowanego przepływu, podczas gdy wykryty ubytek wskazuje na konieczność dalszej weryfikacji.

Pomiar dawkowania paliwa

Mierzymy ilość paliwa podawaną przez wtryskiwacz w określonych warunkach pracy. Przykładowo jedna sztuka może uzyskać 42,6 ml/min, a druga 38,9 ml/min w tym samym punkcie testowym – taka różnica jest podstawą do dalszej analizy kompletu.

Minimalna dawka

Sprawdzamy pracę przy bardzo krótkim sterowaniu, ponieważ właśnie w tym zakresie ujawniają się problemy z precyzyjnym otwarciem wtryskiwacza. Wynik zapisujemy jako konkretną wielkość dawki zgodnie z planem testowym, np. 2,4 ml/min w danym punkcie pomiarowym.

Dawkowanie przy częściowym obciążeniu

Symulujemy warunki odpowiadające spokojnej i średnio obciążonej pracy silnika. Przykładowy pomiar może wynosić 27,8 ml/min, a wynik porównujemy z zakresem właściwym dla badanego numeru części.

Dawkowanie przy większym obciążeniu

Sprawdzamy zachowanie wtryskiwacza przy zwiększonym zapotrzebowaniu na paliwo. Przykładowy wynik 61,5 ml/min sam w sobie nie przesądza o sprawności – liczy się jego zgodność z planem testowym oraz zachowanie pozostałych wtryskiwaczy.

Powtarzalność dawkowania

Wykonujemy kolejne pomiary w tych samych warunkach i sprawdzamy, czy wtryskiwacz za każdym razem podaje podobną ilość paliwa. Wyniki 42,5; 42,6 i 42,5 ml/min wskazują na znacznie większą stabilność niż np. 39,8; 43,0 i 40,1 ml/min.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Czas reakcji wtryskiwacza

W planach testowych, które obejmują ten parametr, mierzymy czas pomiędzy sygnałem sterującym a mechaniczną reakcją rozpylacza. Przykładowe wartości 0,82 ms i 1,06 ms pokazują, że dwa pozornie identyczne elementy mogą reagować z różną szybkością.

Praca przy różnych ciśnieniach

Nie ograniczamy diagnostyki wtryskiwacza bezpośredniego do jednego punktu. Element może pracować prawidłowo przy niższym ciśnieniu, a przy zwiększeniu obciążenia wykazywać niestabilną dawkę, opóźnioną reakcję albo pogorszoną szczelność.

Ocena rozpylania

Kontrolujemy sposób formowania strugi paliwa, ponieważ nierównomierne rozpylanie wpływa na przygotowanie mieszanki w cylindrze. Zwracamy uwagę na symetrię strugi, jej stabilność oraz występowanie pojedynczych strumieni zamiast właściwie rozproszonego paliwa.

Test dynamiczny

Sprawdzamy wtryskiwacz podczas wielokrotnego sterowania w warunkach zbliżonych do zmiennej pracy układu paliwowego. Dzięki temu widzimy nie tylko pojedynczą dawkę, ale również zachowanie elementu w kolejnych cyklach.

Test po wykonaniu czynności serwisowych

Po czyszczeniu lub regeneracji ponownie wykonujemy pomiary. Porównujemy wyniki z testem wstępnym, aby sprawdzić, czy poprawiła się dawka, szczelność, powtarzalność, reakcja oraz jakość rozpylania.

Dlaczego sprawdzamy każdy wtryskiwacz osobno?

• Każda sztuka może mieć inną charakterystykę pracy i inny stopień zużycia.
• Prawidłowy wynik jednego wtryskiwacza nie potwierdza sprawności całego kompletu.
• Zestawienie wyników pozwala wykryć element odbiegający dawkowaniem, szczelnością lub czasem reakcji od pozostałych.
• Badanie całego kompletu pokazuje, czy wszystkie wtryskiwacze pracują równomiernie.

Jak wygląda przyjęcie wtryskiwaczy do naszego serwisu?

• Odczytujemy numer katalogowy z korpusu wtryskiwacza.
• Ustalamy producenta i konkretną wersję części.
• Określamy, czy jest to wtryskiwacz pośredni MPI/PFI, czy bezpośredni GDI/HPI.

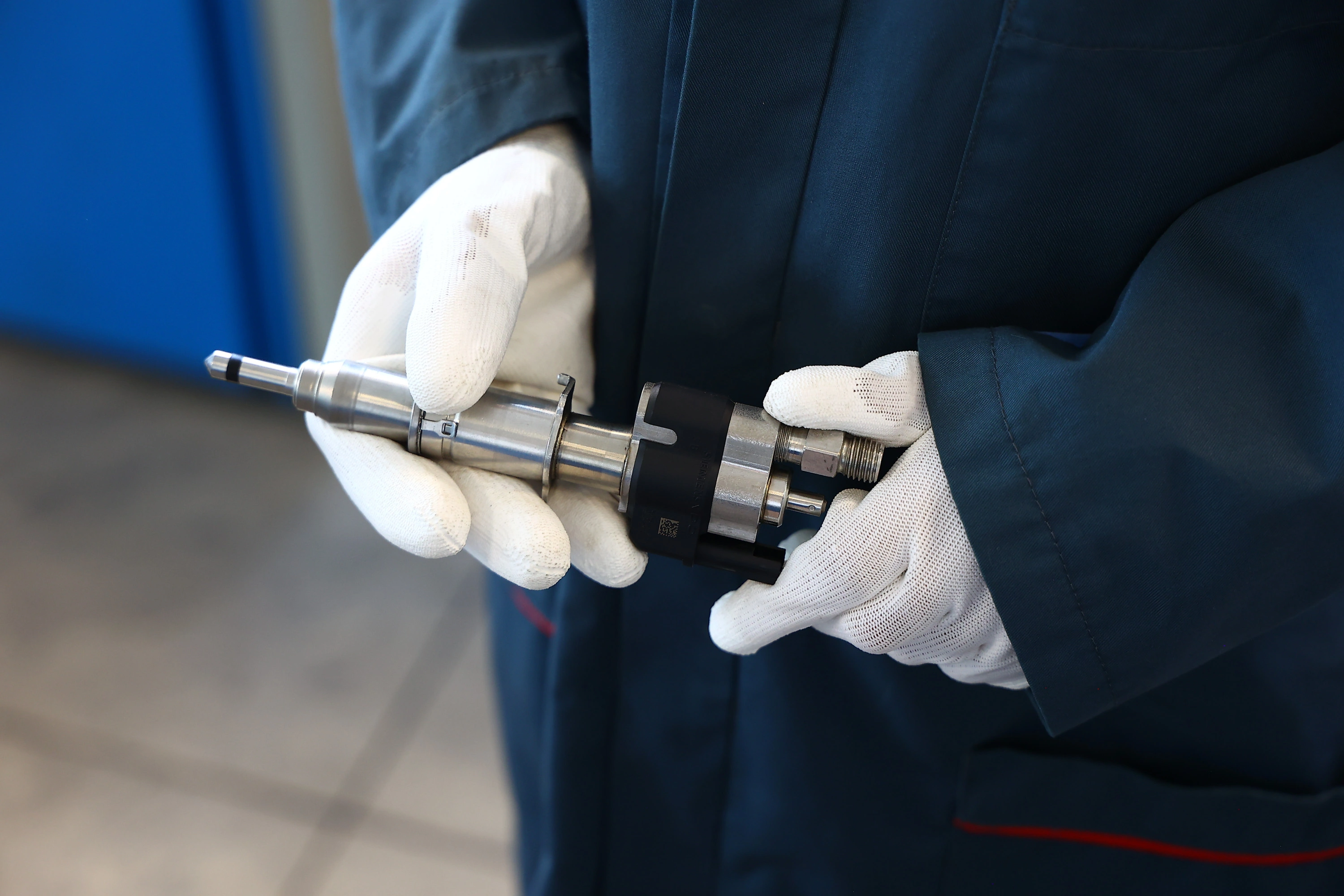

• Wykonujemy oględziny korpusu, końcówki wtryskiwacza, złączy i powierzchni montażowych.
• Szukamy pęknięć, odkształceń, uszkodzeń gwintów i innych uszkodzeń mechanicznych.
• Sprawdzamy stan elementów elektrycznych w zakresie właściwym dla danej konstrukcji.
• Oznaczamy wszystkie wtryskiwacze i przypisujemy je do konkretnego zlecenia.

Wtrysk pośredni MPI/PFI a bezpośredni GDI/HPI

Czyszczenie wtryskiwaczy – jakie metody stosujemy?

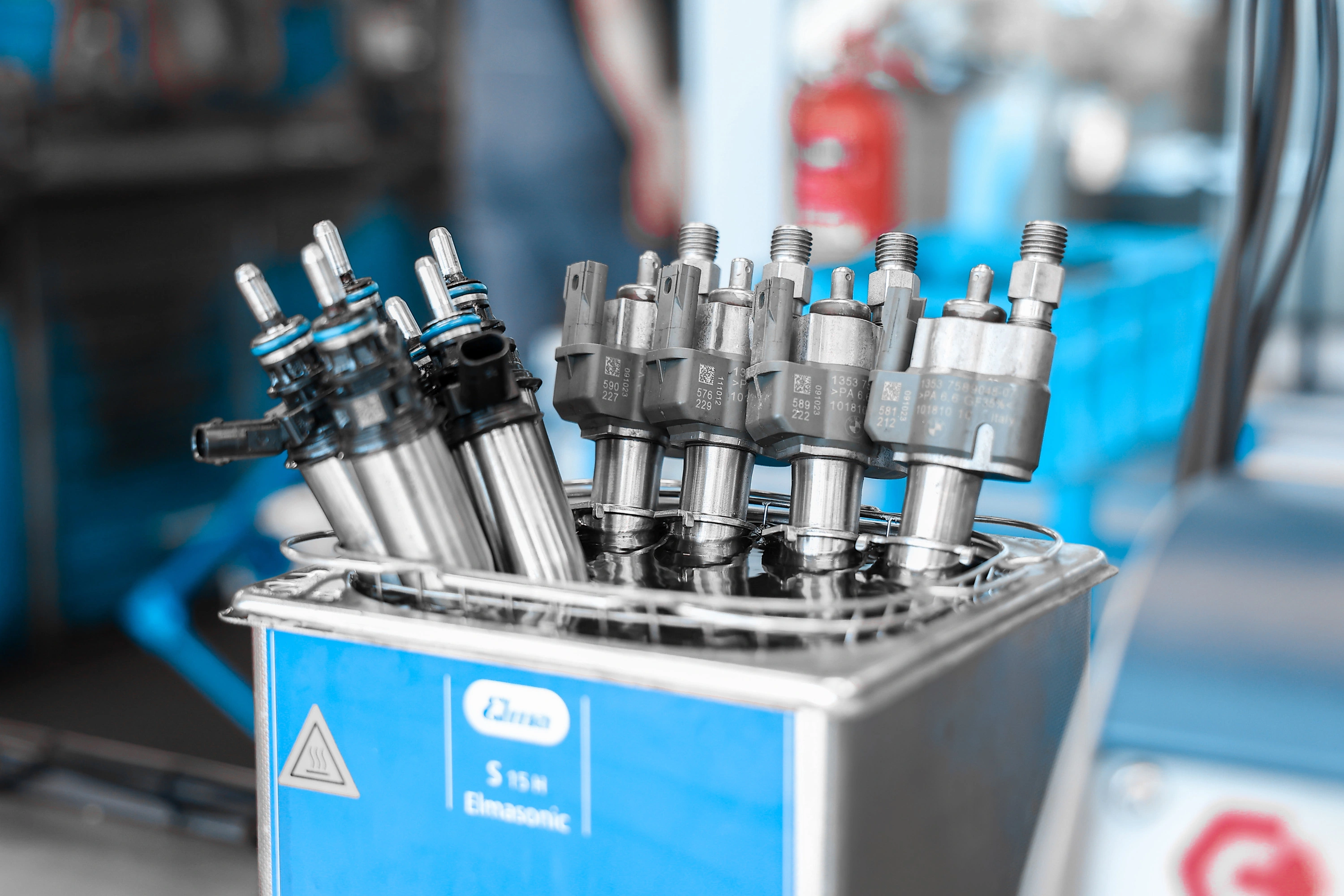

Czyszczenie ultradźwiękowe

• Umieszczamy przeznaczone do tego elementy w kąpieli roboczej i wykorzystujemy ultradźwięki do oddzielania osadów.
• Usuwamy zanieczyszczenia znajdujące się w miejscach trudno dostępnych dla zwykłego czyszczenia powierzchniowego.
• Proces prowadzimy w sposób dostosowany do budowy konkretnego wtryskiwacza.
• Po czyszczeniu ponownie wykonujemy test, aby sprawdzić, czy zmieniły się parametry pracy.

Czyszczenie wewnętrzne

• Przepłukujemy kanały paliwowe wtryskiwacza odpowiednią metodą serwisową.
• W obsługiwanych konstrukcjach wykorzystujemy również płukanie w kierunku przeciwnym do normalnego przepływu.
• Usuwamy zanieczyszczenia ograniczające drożność wnętrza i prawidłową pracę rozpylacza.
• Skuteczność czyszczenia oceniamy na podstawie ponownego pomiaru, a nie wyłącznie wyglądu części.

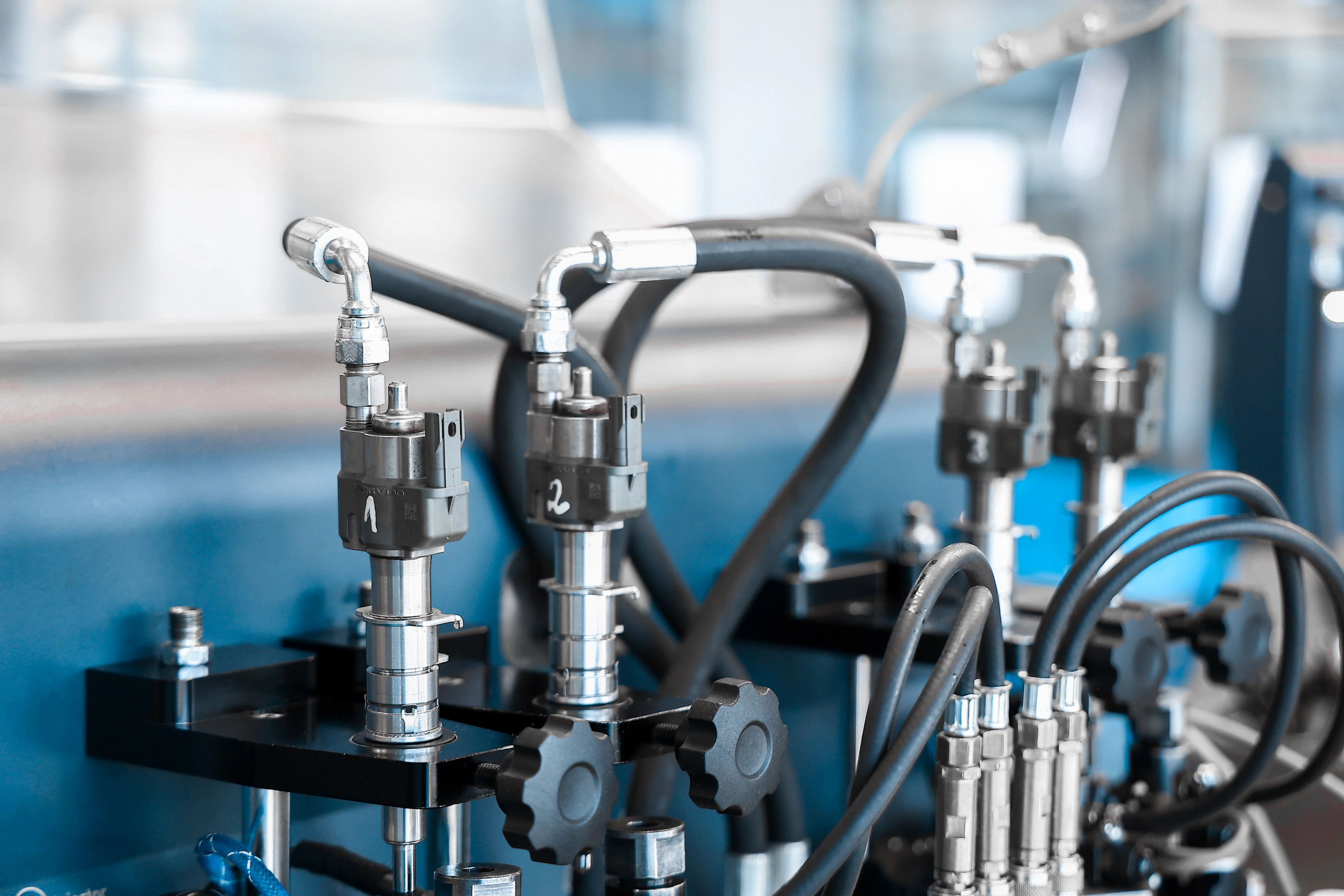

Testowanie wtryskiwaczy na Carbon Zapp GDU.4R-X - jak to wygląda u nas?

Do diagnostyki wtryskiwaczy benzynowych wykorzystujemy specjalistyczne stanowisko Carbon Zapp GDU.4R-X. Producent określa je jako urządzenie przeznaczone do testowania i obsługi układów bezpośredniego wtrysku benzyny oraz klasycznych wtryskiwaczy EFi. Stanowisko pozwala jednocześnie obsługiwać do czterech wtryskiwaczy GDI, a jego maksymalna możliwość ciśnieniowa wynosi 650 barów. Poszczególne punkty dobieramy według konkretnej konstrukcji, numeru części i właściwego planu testowego.

Co sprawdzamy na stanowisku?

• pomiar ilości podawanego paliwa,
• kontrolę powtarzalności wyników,
• ocenę pracy przy różnych warunkach ciśnieniowych,
• pomiar reakcji rozpylacza, gdy dany plan i konfiguracja obejmują tę funkcję,
• próbę pracy wtryskiwaczy GDI,
• testy klasycznych wtryskiwaczy benzynowych EFi/MPI,
• kontrolę po płukaniu i czyszczeniu,
• porównanie parametrów kilku wtryskiwaczy.

Jak interpretujemy wyniki?

Wynik oceniamy na podstawie danych uzyskanych podczas pomiarów, zakresów przewidzianych w planie testowym oraz procedur właściwych dla danego wtryskiwacza. Do tych informacji dodajemy doświadczenie technika, ponieważ znaczenie ma nie tylko pojedyncza liczba, ale również sposób, w jaki zmienia się ona pomiędzy kolejnymi punktami testu.

Obsługujemy wtryskiwacze różnych producentów, w tym Bosch, Continental/Siemens VDO, Delphi i Denso. Procedurę dobieramy do konstrukcji i numeru części, zamiast stosować jeden schemat do wszystkich wtryskiwaczy.

Porównanie wyników przed i po czynnościach serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych w naszej pracowni

Kodowanie wtrysków benzynowych

• Po wykonaniu pomiarów określamy indywidualną charakterystykę wtryskiwacza, jeżeli dana technologia przewiduje kodowanie.
• Nie zakładamy, że dwa wtryskiwacze o tym samym numerze części pracują identycznie – różnice produkcyjne i eksploatacyjne mogą wpływać na ich rzeczywistą dawkę.
• Na podstawie wyników urządzenie może wygenerować indywidualną informację korekcyjną dla obsługiwanych systemów.
• Sterownik silnika wykorzystuje taki kod do uwzględnienia rzeczywistej charakterystyki konkretnego wtryskiwacza.
• Kodowanie wykonujemy wyłącznie w systemach, które wykorzystują tę funkcję i są obsługiwane przez właściwy plan urządzenia.
• Prawidłowe dane korekcyjne pomagają sterownikowi precyzyjniej kontrolować dawkę paliwa, stabilność biegu jałowego, spalanie i emisję.

Rewitalizacja elementów piezoelektrycznych

• W wybranych konstrukcjach wykonujemy rewitalizację elementów piezoelektrycznych, jeżeli pozwala na to budowa wtryskiwacza.
• Do takiej czynności kwalifikujemy część dopiero na podstawie wyników diagnostyki.
• Proces ma na celu przywrócenie właściwości stosu piezoelektrycznego po przeprowadzeniu odpowiednich czynności czyszczących.
• Nie stosujemy tej procedury do każdego wtryskiwacza benzynowego – dotyczy wyłącznie konstrukcji, dla których urządzenie przewiduje taką obsługę.

Funkcja regeneracji stosu piezoelektrycznego GDI jest wskazana przez producenta GDU.4R-X jako jedna z funkcji stanowiska.

Co otrzymujesz po diagnostyce w naszym serwisie?

• otrzymujesz wynik przeprowadzonej diagnostyki,
• przedstawiamy najważniejsze wartości z wykonanych pomiarów,
• podajemy rezultat próby szczelności,
• pokazujemy dane dotyczące dawkowania paliwa,
• przekazujemy wynik czasu reakcji, jeżeli obejmował go właściwy plan testowy,
• informujemy o ocenie sposobu rozpylania,
• przedstawiamy wynik kontroli wykonanej po czyszczeniu,
• przy kilku wtryskiwaczach porównujemy parametry całego kompletu,
• wydajemy dokument z badania wykonanego na stanowisku probierczym,
• otrzymujesz indywidualny protokół zawierający parametry i wynik testu,
• przed wydaniem części wykonujemy końcową kontrolę,
• na wykonany zakres regeneracji udzielamy 24-miesięcznej pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje diagnostyka wtryskiwaczy benzynowych?

Sprawdzenie jednego wtryskiwacza pośredniego MPI/PFI kosztuje 45 zł netto.

Sprawdzenie jednego wtryskiwacza bezpośredniego GDI/HPI kosztuje 103 zł netto.

W cenie diagnostyki wykonujemy:

• test wstępny,
• czyszczenie,
• kontrolę końcową.

Właściwy wtryskiwacz dobieramy zawsze na podstawie numeru starej części albo danych pojazdu/VIN. Przed kontaktem telefonicznym warto przygotować te informacje.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Całe zlecenie realizujemy również bez osobistej wizyty w naszej pracowni. Organizujemy odbiór przesyłki od klienta i przyjmujemy wtryskiwacze do diagnostyki z całej Polski.

Własne elementy wysyłasz do nas na sprawdzenie i dalszy proces serwisowy, a po zakończeniu prac odsyłamy je pod wskazany adres. Dostępne wtryskiwacze nowe oraz zregenerowane również wysyłamy do klienta. Obsługujemy przesyłki między innymi przez DPD, InPost oraz Paczkomaty. Jeżeli odpowiedni podzespół jest dostępny, przygotowanie wysyłki może nastąpić nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie, a konieczność zamówienia części serwisowych może wpłynąć na termin przygotowania przesyłki.

Jak przygotować wtryskiwacz do wysyłki? Zabezpieczamy króćce i powierzchnie robocze przed zabrudzeniem, a sam wtryskiwacz pakujemy w sposób uniemożliwiający jego przemieszczanie się wewnątrz paczki. Do przesyłki należy dołączyć dane kontaktowe oraz informacje potrzebne do identyfikacji zlecenia.

Jak przebiega zlecenie?

• Przekazujesz nam numer wtryskiwacza albo dane pojazdu i VIN.
• Organizujemy odbiór kurierski pod wskazanym adresem.
• Po przyjęciu części wykonujemy identyfikację i test początkowy.
• Przeprowadzamy czyszczenie oraz ponowne pomiary.
• Przekazujemy wynik diagnostyki i informację o stanie elementu.
• Jeżeli potrzebne są dalsze czynności, przedstawiamy ich zakres przed realizacją.
• Po zakończeniu prac wysyłamy wtryskiwacz lub dobrany podzespół pod wskazany adres.

Korekty paliwowe STFT i LTFT – co nam pokazują?

• STFT – Short-Term Fuel Trim to krótkoterminowa korekta dawki paliwa. Sterownik zmienia ją na bieżąco na podstawie informacji z układu sterowania mieszanką.
• LTFT – Long-Term Fuel Trim jest korektą długoterminową. Pokazuje, w jakim kierunku sterownik przez dłuższy czas musi korygować podstawową dawkę paliwa.
• Dodatnia korekta oznacza, że sterownik zwiększa dawkę paliwa w stosunku do wartości podstawowej.
• Ujemna korekta oznacza, że sterownik zmniejsza dawkę paliwa.

Przykładowo STFT +12% oznacza chwilowe zwiększenie dawki o około 12% względem wartości wyjściowej sterownika, natomiast LTFT −8% wskazuje na utrwaloną tendencję do jej zmniejszania. Sama wartość korekty nie wskazuje jednak automatycznie na uszkodzony wtryskiwacz.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Najczęstsze przyczyny

• osady i nagar na elementach wtryskiwacza,
• zanieczyszczenia obecne w paliwie,
• częściowe ograniczenie drożności kanałów,
• nieprawidłowa praca cewki lub układu wykonawczego,
• utrata szczelności,
• zużycie lub zabrudzenie rozpylacza pogarszające rozpylenie paliwa.

Możliwe skutki

• nierówna praca silnika,
• zwiększone zużycie benzyny,
• szarpanie podczas jazdy lub przyspieszania,
• pogorszenie osiągów,
• niewłaściwy skład mieszanki,
• zwiększone obciążenie układu katalitycznego.

Jakość benzyny a stan wtryskiwaczy

Jakość tankowanego paliwa ma bezpośredni wpływ na czystość układu paliwowego. Starzejąca się benzyna może tworzyć osady, a obecne w paliwie biokomponenty wpływają na jego właściwości podczas dłuższego przechowywania. Problemem są również wilgoć oraz drobne zanieczyszczenia, które przedostają się do układu. Z czasem mogą ograniczać drożność precyzyjnych kanałów i pogarszać pracę rozpylacza.

Dlaczego warto zlecić sprawdzenie wtryskiwaczy właśnie nam?

• Mamy ponad 30 lat doświadczenia w diagnostyce i obsłudze układów paliwowych.
• Wtryskiwacze GDI oraz klasyczne EFi testujemy na specjalistycznym stanowisku Carbon Zapp GDU.4R-X.
• Stanowisko pozwala obsługiwać jednocześnie cztery wtryskiwacze GDI i pracuje z maksymalną możliwością ciśnieniową do 650 barów.
• Wykonujemy test przed rozpoczęciem właściwych czynności serwisowych oraz test kontrolny po ich zakończeniu.
• Kontrolujemy zachowanie wtryskiwacza w kilku punktach pracy, zamiast oceniać go wyłącznie przy jednym ciśnieniu.
• W obsługiwanych procedurach wykorzystujemy pomiar czasu reakcji, płukanie wsteczne i czyszczenie.
• Obsługujemy zarówno wtryskiwacze pośrednie MPI/PFI, jak i wysokociśnieniowe układy bezpośrednie GDI/HPI.
• Dla wybranych konstrukcji wykonujemy kodowanie oraz czynności związane z rewitalizacją elementów piezoelektrycznych.
• Dysponujemy wydzielonymi stanowiskami do demontażu, czyszczenia, diagnostyki i ponownego montażu elementów.
• Każdy wtryskiwacz i jego części przypisujemy do konkretnego zlecenia, a drobne elementy i uszczelnienia przechowujemy w oznaczonych pojemnikach.
• Wyniki pomiarów dokumentujemy, dzięki czemu klient otrzymuje informacje o rzeczywistym stanie przekazanej części.
• Obsługujemy wtryskiwacze wielu producentów i dobieramy procedurę do konkretnego numeru części.
• Organizujemy obsługę wysyłkową i odbiór kurierski z całej Polski.

FAQ

Czy w BMW X4 G02 20i, 30i i M40i zastosowano wtrysk bezpośredni?
Tak. W benzynowych wersjach 20i, 30i i M40i tej generacji zastosowano bezpośredni wtrysk High Precision Injection, czyli rozwiązanie BMW należące do grupy układów GDI.

Czy jeden prawidłowy wynik wystarcza do oceny wtryskiwacza GDI?
Nie. Wtryskiwacz powinien zostać sprawdzony w kilku punktach pracy, ponieważ nieprawidłowość może pojawiać się dopiero po zmianie ciśnienia, dawki lub warunków sterowania.

Czy po czyszczeniu wykonujemy ponowny test?
Tak. Ponownie mierzymy parametry i zestawiamy je z wynikiem początkowym, dzięki czemu widzimy rzeczywistą zmianę dawkowania, powtarzalności, szczelności lub czasu reakcji.

Czy wystarczy VIN, aby dobrać właściwy wtryskiwacz?
VIN pomaga określić wersję pojazdu, ale przy doborze zawsze wykorzystujemy również dane dostępne dla konkretnej aplikacji. Najlepiej przygotować VIN oraz numer znajdujący się na starym wtryskiwaczu.

Ile kosztuje sprawdzenie jednego wtryskiwacza benzynowego?
Diagnostyka jednej sztuki MPI/PFI kosztuje 45 zł netto, natomiast wtryskiwacza bezpośredniego GDI/HPI – 103 zł netto. Cena obejmuje test wstępny, czyszczenie i kontrolę końcową.

Diagnostyka i wtryskiwacze BMW X4 G02 – zadzwoń i sprawdź dostępność

Masz BMW X4 G02 20i, 30i lub M40i i chcesz sprawdzić własne wtryskiwacze GDI/HPI albo dobrać odpowiednią część? Zadzwoń do Pawlik Diesel Service – 601 856 277.

Zweryfikujemy numer wtryskiwacza lub VIN, podamy cenę i dostępność oraz zorganizujemy odbiór kurierski, jeśli przekazujesz własne elementy do diagnostyki i procesu serwisowego. Jeżeli odpowiednia część jest dostępna, przygotujemy również wtryskiwacz zregenerowany albo nowy i wyślemy go pod wskazany adres na terenie całej Polski.
