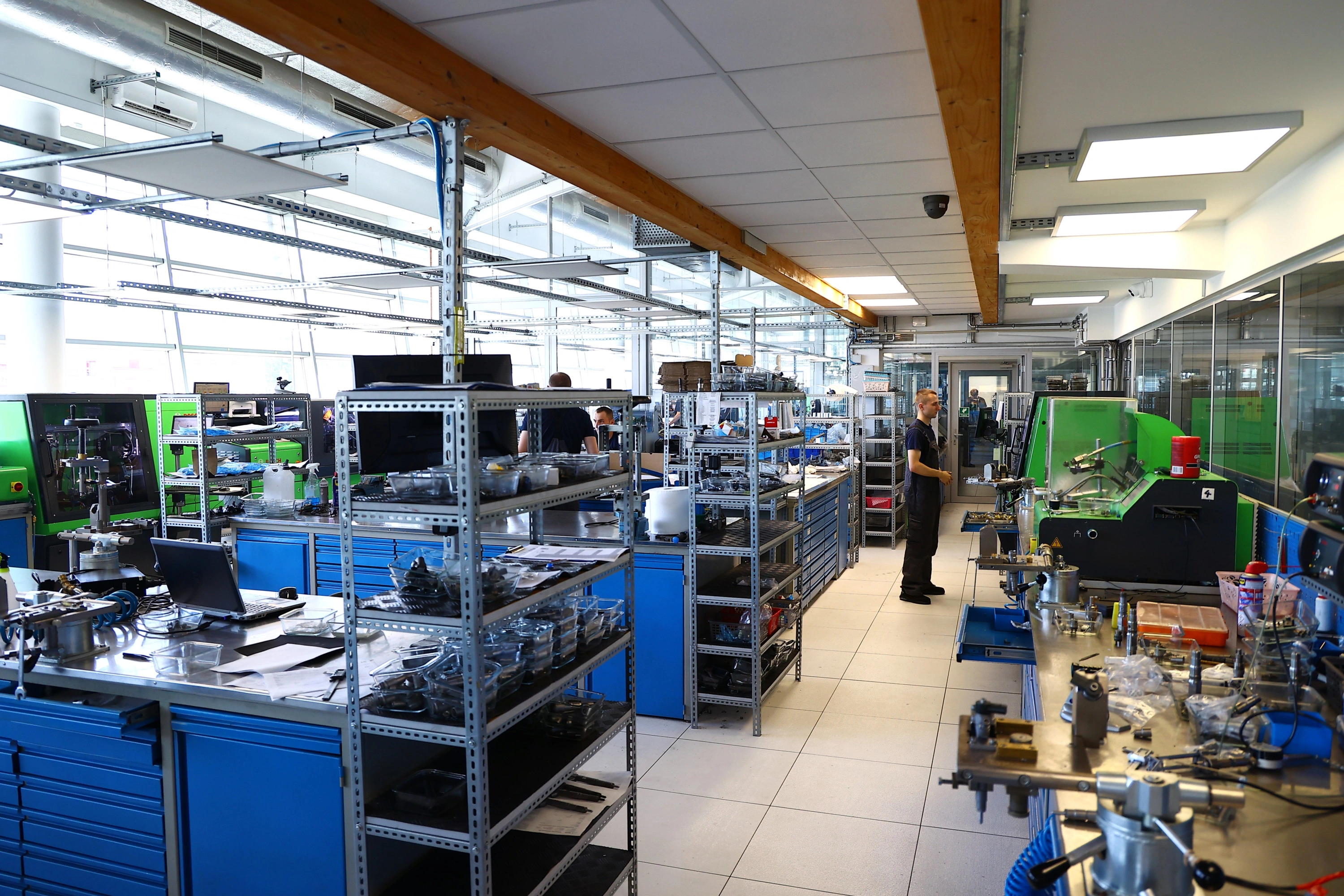

W naszej pracowni wykonujemy diagnostykę, czyszczenie i weryfikację wtryskiwaczy benzynowych MPI/PFI oraz bezpośredniego wtrysku GDI, FSI, TFSI, TSI i EcoBoost. Wykorzystujemy specjalistyczne stanowiska probiercze oraz techniki pomiarowe dostosowane do konstrukcji badanego elementu.
W DS 4 i DS 4 Crossback istotna różnica dotyczy liczby cylindrów oraz charakterystyki układu paliwowego. Trzycylindrowy 1.2 PureTech pracuje z trzema wtryskiwaczami GDI, natomiast czterocylindrowy 1.6 THP wykorzystuje cztery. Obie konstrukcje podają benzynę bezpośrednio do komór spalania, ale nie oznacza to identycznych wtryskiwaczy ani jednakowej procedury badania.

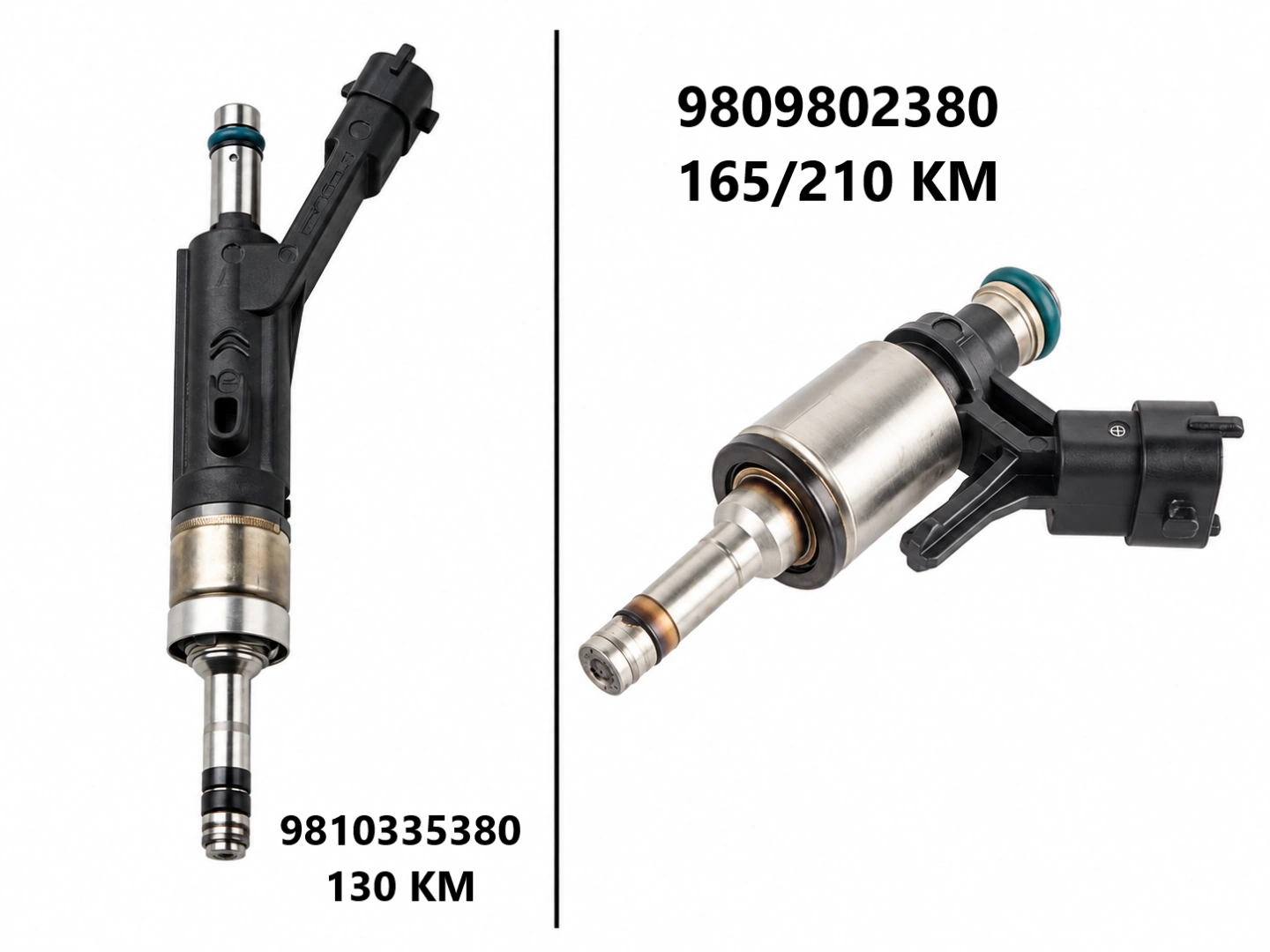

Trzy lub cztery wtryskiwacze – pod oznaczeniami PureTech i THP kryją się różne konstrukcje
DS 4 oraz DS 4 Crossback należą do pierwszej generacji modelu, zmodernizowanej w 2015 roku. Podobieństwo nazw nie powinno prowadzić do utożsamiania tych samochodów ze starszym Citroënem DS4 ani z późniejszą, drugą generacją DS 4.
W analizowanych wersjach benzynowych stosowano następujące jednostki:
| Wersja silnikowa | Kod silnika | Moc | Układ wtryskowy |
|---|---|---|---|
| 011.2 PureTech 130 | HNY / EB2DTS | 130 KM 96 kW |
GDI 3 cylindry |
| 021.6 THP 165 | 5GZ / EP6FDT | 165 KM 121 kW |
GDI 4 cylindry |
| 031.6 THP 210 | 5GM / EP6FDTX | 210 KM 155 kW |
GDI 4 cylindry |
Istotne jest to, że wersje THP nie stanowią jednego, identycznego układu zasilania. Zmiany konstrukcyjne i kalibracyjne mogą dotyczyć również samych wtryskiwaczy. Z tego powodu nie dobieramy części wyłącznie na podstawie oznaczenia 1.6 THP.
Przy identyfikacji wykorzystujemy trzy źródła informacji:
- Kod silnika – wskazuje rodzinę oraz konkretną odmianę jednostki napędowej.
- Numer wymontowanego wtryskiwacza – identyfikuje wykonanie części, jej producenta i pomaga określić właściwy testplan.
- Numer VIN – służy do weryfikacji konfiguracji fabrycznej samochodu i dopasowania części w dokumentacji katalogowej.
Wtryskiwacz THP podaje paliwo do cylindra – klasyczne badanie MPI nie odtworzy jego pracy

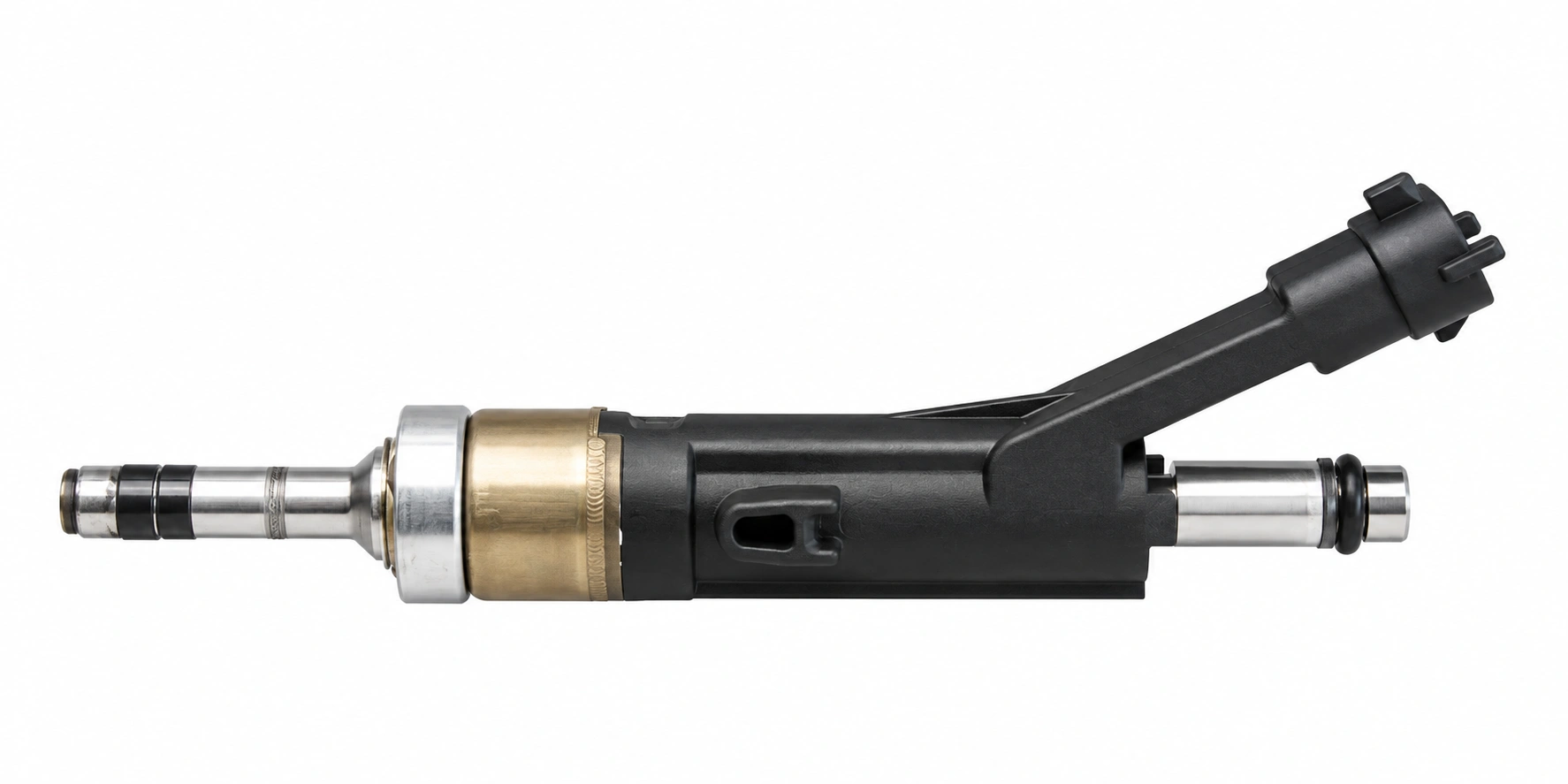

W DS 4 z silnikami 1.2 PureTech i 1.6 THP benzyna trafia bezpośrednio do komory spalania. Wtryskiwacz współpracuje z wysokociśnieniową częścią układu paliwowego, a jego działanie musi odpowiadać warunkom przewidzianym przez sterownik silnika. To zasadnicza różnica względem pośredniego wtrysku MPI/PFI, w którym paliwo jest podawane do kanału dolotowego przed zaworem.
| Parametr | Wtrysk MPI/PFI | Wtrysk GDI w DS 4 |
|---|---|---|
| 01Położenie | Kanał lub kolektor dolotowy. | Bezpośrednio przy komorze spalania. |
| 02Podawanie paliwa | Przed zaworem dolotowym. | Wewnątrz cylindra. |
| 03Ciśnienie | Relatywnie niskie. | Znacznie wyższe, zależne od warunków pracy. |
| 04Sterowanie | Dopasowane do wtrysku pośredniego. | Dopasowane do wysokociśnieniowego wtryskiwacza. |
| 05Pomiar dawki | Parametry właściwe dla układu pośredniego. | Punkty pracy zgodne z testplanem GDI. |
| 06Rozpylanie | Kształt i równomierność strugi w warunkach MPI. | Geometria i stabilność strugi w warunkach wtrysku bezpośredniego. |
| 07Nieprawidłowości | Zanieczyszczenie, niestabilne dawkowanie, nieszczelność. | Osady na końcówce, zaburzenia dawkowania, szczelności i czasu reakcji. |
Przyjęcie wtryskiwaczy DS 4 – od numeru części do właściwego programu pomiarowego
Po otrzymaniu wymontowanych wtryskiwaczy rozpoczynamy od ich identyfikacji. Sprawdzamy oznaczenia naniesione na korpus i ustalamy producenta oraz rodzaj zastosowanej technologii.
Następnie przeprowadzamy oględziny mechaniczne. Oceniamy powierzchnię korpusu, przyłącza paliwowe, końcówkę rozpylacza oraz miejsca mocowania. Szukamy śladów uszkodzeń, korozji, deformacji i nieprawidłowego demontażu.
Przed uruchomieniem badań przepływowych wykonujemy kontrolę elektryczną w zakresie odpowiednim dla konstrukcji wtryskiwacza. Element z uszkodzonym obwodem lub podejrzeniem zwarcia wymaga odrębnej kwalifikacji.
Cały komplet przypisujemy do konkretnego zlecenia. Zachowujemy identyfikację każdej sztuki, tak aby wyniki przed czyszczeniem i po nim odnosiły się do tego samego elementu.
Carbon Zapp GTBR-X – od elektryki po charakterystykę dawkowania wtryskiwaczy GDI
Na Carbon Zapp GTBR-X wykonujemy wieloetapowe badania benzynowych wtryskiwaczy bezpośredniego wtrysku. Rozpoczynamy od kontroli elektrycznej i szczelności, następnie mierzymy dawkowanie oraz analizujemy reakcję elementów na sterowanie i sposób rozpylania medium. GTBR-X jest czterokanałowym stanowiskiem probierczym do diagnostyki GDI; wykorzystujemy cztery niezależne tory pomiarowe z czterema przepływomierzami. Dzięki temu badamy do czterech wtryskiwaczy jednocześnie, zachowując osobną ocenę każdego elementu.
Pracujemy z różnymi konstrukcjami stosowanymi przez Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli, w zakresie zgodnym z wyposażeniem stanowiska oraz dostępnymi procedurami. Nie traktujemy jednak wtryskiwaczy różnych producentów jako elementów o identycznej charakterystyce.
Dla aktualnej wersji GTBR-X producent podaje maksymalną zdolność wytwarzania ciśnienia do 1200 bar. Wartości stosowane przez nas przy konkretnym numerze części wynikają z jego testplanu oraz konfiguracji urządzenia.
Badanie elektryczne poprzedza pomiar ilości paliwa
Weryfikację rozpoczynamy od sprawdzenia układu elektrycznego. W zależności od budowy wtryskiwacza kontrolujemy rezystancję, indukcyjność, pojemność oraz możliwość występowania zwarcia do masy.
Pomiar rezystancji pomaga wykryć nieprawidłowości obwodu cewki. Analiza indukcyjności dostarcza dodatkowych informacji o jego właściwościach elektromagnetycznych. Kontrola pojemności ma znaczenie przede wszystkim w konstrukcjach, w których występują odpowiednie elementy elektryczne, w tym wtryskiwacze piezoelektryczne.
Badamy także izolację elektryczną i połączenia, jeżeli przewiduje to procedura. Uszkodzony obwód może zakłócać działanie wtryskiwacza nawet wtedy, gdy podczas pojedynczej próby uda się uzyskać prawidłową ilość medium. Wyniku elektrycznego nie zastępujemy pomiarem dawkowania.
Szczelność korpusu i szczelność rozpylacza to dwa różne badania
Najpierw kontrolujemy, czy medium robocze nie wydostaje się poza przewidzianą drogę przepływu. Sprawdzamy korpus wtryskiwacza, połączenia oraz okolice przyłączy. Wyciek zewnętrzny świadczy o innym rodzaju nieprawidłowości niż przepuszczanie medium przez zamkniętą końcówkę rozpylacza.
Podczas oddzielnej próby szczelności końcówki obserwujemy, czy po zakończeniu sterowania nie występują:
- pojedyncze krople medium;
- sączenie z otworów rozpylających;
- niekontrolowany wypływ po zamknięciu;
- utrata szczelności w warunkach określonych procedurą.
Wtryskiwacz może podać poprawną dawkę podczas otwarcia, a mimo to nie utrzymywać wymaganej szczelności po jego zamknięciu, dlatego pozytywny wynik próby przepływowej nie zastępuje sprawdzenia rozpylacza.
Jeden pomiar nie opisuje całej charakterystyki wtryskiwacza PureTech ani THP
Najważniejszym zadaniem podczas analizy dawkowania jest ustalenie, jak wtryskiwacz zachowuje się w różnych warunkach sterowania. Na GTBR-X wykonujemy odpowiednio dobrane próby ilościowe. W zależności od numeru części i dostępnego testplanu mogą one obejmować punkty odpowiadające:
- pełnemu obciążeniu – oceniamy zdolność podawania dawki wymaganej przy dużym zapotrzebowaniu na paliwo;
- warunkom emisyjnym – sprawdzamy dawkowanie w punkcie przewidzianym do oceny charakterystyki związanej z kontrolą emisji;
- biegowi jałowemu – analizujemy zachowanie przy mniejszych dawkach i krótszym czasie sterowania;
- dawkom pilotażowym – kontrolujemy niewielkie zdarzenia wtryskowe, jeżeli są właściwe dla badanego układu;
- dotryskom – badamy dodatkowe zdarzenia podawania medium, jeśli przewiduje je strategia i testplan.
W każdym istotnym punkcie analizujemy ilość podanego medium, jej stabilność oraz różnice między elementami kompletu. Sprawdzamy również, czy zmiana czasu sterowania powoduje oczekiwaną zmianę dawki.
GTBR-X obsługuje także sekwencje wielokrotnych wtrysków, określane jako multi-dawki. Wykorzystujemy odpowiednie sekwencje tam, gdzie ich zastosowanie wynika z programu diagnostycznego. Pozwala to analizować bardziej złożone przebiegi sterowania niż pojedyncze otwarcie wtryskiwacza.
Powtarzalność pomiaru pokazuje, czy praca jest stabilna
Wtryskiwacz może uzyskać poprawną dawkę w jednym cyklu, lecz wykazywać odchylenia w kolejnych powtórzeniach, dlatego wykonujemy serie pomiarowe i porównujemy wyniki. Obserwujemy, czy element zachowuje stabilną charakterystykę, czy pojawiają się wahania ilości medium oraz czy odchylenia dotyczą pojedynczej sztuki.
W DS 4 z silnikiem PureTech 130 sprawdzamy relację pomiędzy trzema wtryskiwaczami. Jeżeli jeden element wykazuje niestabilność przy krótkich impulsach, jego zachowanie może mieć znaczenie dla równomierności pracy trzech cylindrów. W silniku 1.6 THP porównujemy cztery wtryskiwacze. Nie ograniczamy się jednak do wzajemnej zgodności wyników – wszystkie elementy muszą spełniać także kryteria właściwe dla ich numeru katalogowego.
Zmiana ciśnienia może ujawnić odchylenie niewidoczne wcześniej
Porównujemy zachowanie elementu po zmianie warunków zasilania. W niektórych przypadkach odchylenie dawkowania pojawia się dopiero w określonym punkcie, mimo że podczas wcześniejszego pomiaru wynik był prawidłowy. Nie przyjmujemy uniwersalnego ciśnienia testowego dla wszystkich silników PureTech i THP. Wartości dobieramy do konstrukcji, numeru części i wymaganej charakterystyki diagnostycznej.
RSP – pomiar szybkości reakcji na impuls sterujący
Podczas diagnostyki czasu reakcji sprawdzamy, jak wtryskiwacz odpowiada na sygnał elektryczny. Analizujemy opóźnienie odpowiedzi oraz powtarzalność zachowania w kolejnych cyklach.
Pomiar RSP jest istotny szczególnie przy porównywaniu kilku elementów, które podają podobną ilość medium, ale mogą różnić się dynamiką otwierania lub zamykania. W praktyce jeden wtryskiwacz może osiągnąć zbliżony wynik dawkowania, lecz reagować wolniej albo mniej stabilnie niż pozostałe. Taką różnicę uwzględniamy w końcowej ocenie kompletu.
Badanie czasu reakcji wykonujemy w zakresie przewidzianym przez zastosowaną konfigurację stanowiska i testplan.
Rozpylanie – obserwujemy nie tylko ilość, ale również kształt strugi
Podczas sterowania wtryskiwaczem sprawdzamy zachowanie końcówki rozpylającej. Oceniamy sposób formowania strugi, równomierność rozdziału medium i widoczne odchylenia od oczekiwanego wzoru.
Zwracamy uwagę na miejscowe skupienie strumienia, nieregularne rozpylanie oraz pojedyncze strużki odbiegające od pozostałych. Badamy również zachowanie końcówki po zakończeniu impulsu. Nie powinno występować niekontrolowane kapanie ani sączenie.
W przypadku GDI charakterystyka rozpylania ma szczególne znaczenie, ponieważ paliwo jest podawane bezpośrednio do przestrzeni spalania. Dwie porównywalne dawki ilościowe nie muszą oznaczać jednakowego sposobu przygotowania mieszanki.
Cztery kanały i cztery przepływomierze – porównujemy cały zestaw
Podczas badania kompletu każdy wtryskiwacz posiada własny tor pomiarowy. Dzięki temu analizujemy jego parametry indywidualnie, bez utraty możliwości bezpośredniego porównania z pozostałymi elementami. W jednym zestawieniu kontrolujemy różnice dawkowania, szczelności, stabilności i czasu reakcji. Sprawdzamy, czy odchylenie dotyczy jednej sztuki, czy podobny problem występuje w całym komplecie.
W przypadku trzech wtryskiwaczy PureTech wykorzystujemy trzy kanały. W wersjach THP badamy cztery elementy, o ile ich konstrukcja i warunki zlecenia pozwalają na jednoczesne badanie.
Sama zgodność kompletu nie jest jeszcze kryterium pełnej sprawności. Cztery elementy mogą zachowywać się podobnie, ale nadal odbiegać od wartości wymaganych dla danego numeru części.
CloudX – dobór testplanu i dokumentowanie badań
Podczas przygotowania diagnostyki korzystamy z informacji przypisanych do określonej konstrukcji wtryskiwacza. W ekosystemie Carbon Zapp CloudX wykorzystujemy aktualizowaną bazę danych, sprawdzanie dostępności testplanów i obsługę protokołów pomiarowych.
Znajomość numeru katalogowego jest tu niezbędna. Na jego podstawie ustalamy, jakich parametrów sterowania, warunków ciśnieniowych i wartości referencyjnych wymaga badanie. Aktualizacje bazy pomagają zachować zgodność procedur z dostępnymi danymi diagnostycznymi. CloudX wspiera również przechowywanie i udostępnianie raportów z wykonanych pomiarów.
Ponowna kontrola po wykonaniu czynności serwisowych
Po czyszczeniu i pozostałych czynnościach przewidzianych dla danego wtryskiwacza przeprowadzamy badanie końcowe. Ponownie kontrolujemy właściwe parametry elektryczne, szczelność zewnętrzną i szczelność rozpylacza. Zestawiamy dawkowanie w poszczególnych punktach, powtarzalność, stabilność oraz czas reakcji. Oceniamy również sposób rozpylania i relację wyników w całym komplecie.
Wnioski formułujemy na podstawie pomiarów, a nie wyglądu oczyszczonej końcówki. Jeżeli występuje trwałe uszkodzenie mechaniczne lub elektryczne, samo usunięcie osadów nie musi przywrócić sprawności.
Pozostałe stanowiska uzupełniające diagnostykę GDI
- Na stanowisku Hartridge Excalibur badamy wtryskiwacze benzynowe GDI i PFI, ze szczególnym uwzględnieniem charakterystyki rozpylania oraz przewidzianych testplanów.
- Carbon Zapp GDU.4R wykorzystujemy do badań wysokociśnieniowych wtryskiwaczy benzynowych, zgodnie z konfiguracją wyposażenia.

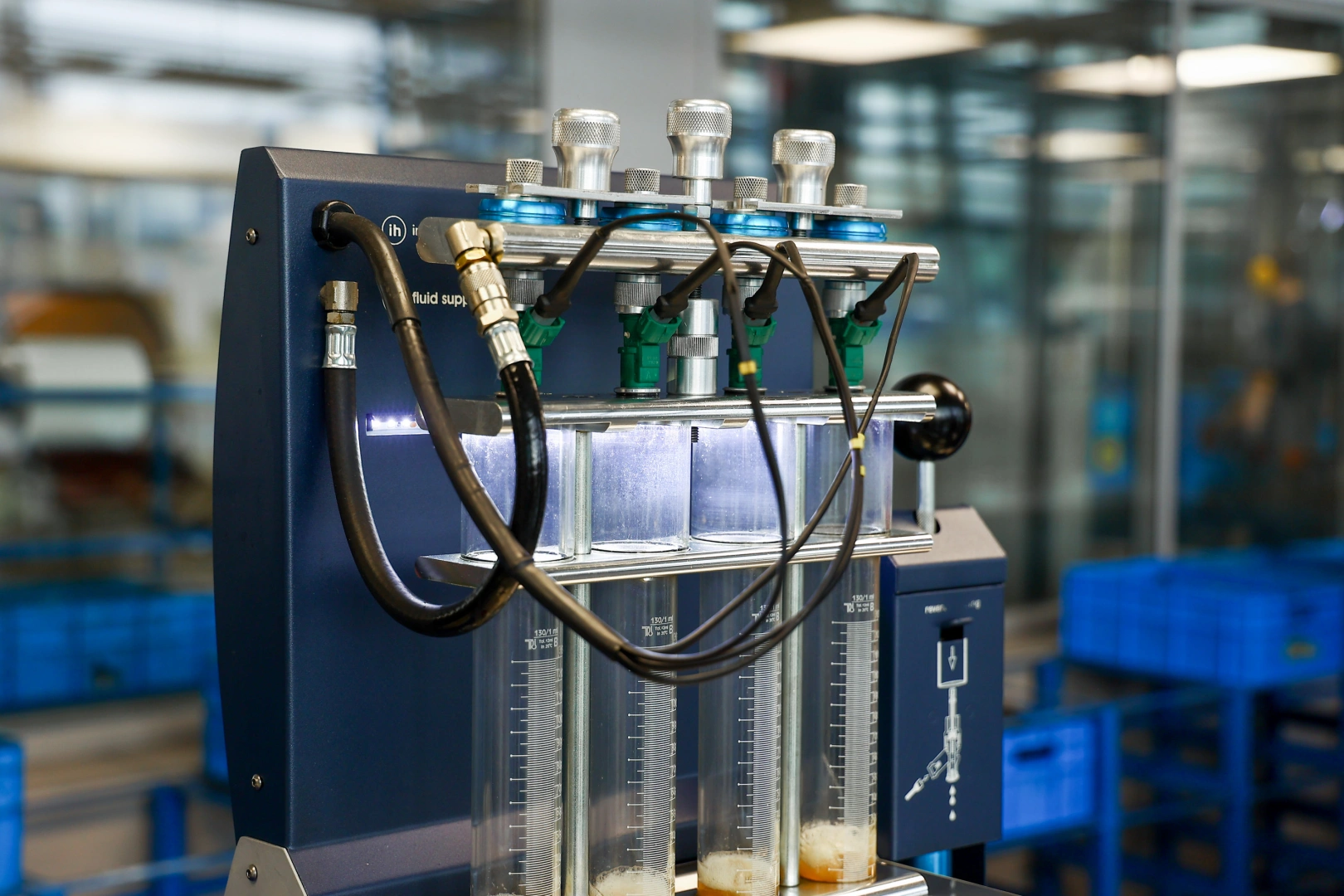

- Na Carbon Zapp GS4/10 prowadzimy przede wszystkim diagnostykę i czyszczenie wtryskiwaczy pośrednich MPI/PFI oraz odpowiednie próby niskociśnieniowe.
Stanowiska różnią się zakresem pracy, sposobem pomiaru i dostępnymi procedurami. Nie traktujemy ich jako zamienników przy wszystkich rodzajach wtryskiwaczy. Dobieramy aparaturę do konstrukcji, zakresu badania i wymaganych parametrów.
Trzy prawidłowe dawki w PureTech nie gwarantują trzech sprawnych wtryskiwaczy
Załóżmy, że wszystkie trzy wtryskiwacze silnika 1.2 PureTech podają zbliżoną ilość medium w określonym punkcie testowym. Taki wynik wskazuje na podobne dawkowanie podczas tej próby, ale nie rozstrzyga jeszcze o pełnym stanie technicznym.
Problem może ujawnić się dopiero podczas obserwacji rozpylania, sprawdzenia szczelności albo pomiaru powtarzalności.
| Parametr | Co sprawdzamy? | Znaczenie wyniku |
|---|---|---|
| 01Wielkość dawki | Ilość medium w określonych warunkach. | Zgodność z wymaganiami testplanu. |
| 02Geometria strugi | Kształt formowanego strumienia. | Wykrywanie zaburzeń rozpylania. |
| 03Kierunek strugi | Przebieg strumienia względem wzoru. | Rozpoznanie nieprawidłowego ukierunkowania. |
| 04Atomizacja | Stopień rozdrobnienia medium. | Wpływ na przygotowanie mieszanki. |
| 05Symetria rozpylania | Równomierność rozkładu strugi. | Wykrywanie miejscowych odchyleń. |
| 06Pojedyncze strużki | Strumienie odbiegające od pozostałych. | Możliwe zaburzenie pracy otworów rozpylających. |
| 07Szczelność | Kapanie lub sączenie po zamknięciu. | Ujawnienie niekontrolowanego wypływu. |
| 08Powtarzalność | Zgodność kolejnych cykli pomiarowych. | Ocena stabilności pracy wtryskiwacza. |
Oceniamy zatem wzajemną zgodność parametrów, a nie jedną wybraną liczbę. Wtryskiwacz o prawidłowym przepływie, lecz z nieprawidłowym kierunkiem strugi lub nieszczelnością końcówki, nie powinien otrzymać pozytywnej oceny wyłącznie na podstawie dawkowania. Ma to znaczenie zarówno dla trzech cylindrów PureTech, jak i czterech cylindrów THP. Poprawne przygotowanie mieszanki wymaga właściwej ilości paliwa oraz prawidłowego sposobu jego podania.
Czyszczenie wtryskiwaczy DS 4 – drugi pomiar pokazuje, czy usunęliśmy przyczynę odchylenia
Skuteczność czyszczenia oceniamy przez zestawienie wyników uzyskanych przed wykonaniem czynności i po ich zakończeniu. Odnosimy je do odpowiednich wartości referencyjnych oraz procedury konkretnego testu. Przy interpretacji uwzględniamy również doświadczenie technika i zachowanie całego badanego zestawu.
Celem czyszczenia jest usunięcie osadów i zanieczyszczeń, które mogły ograniczać przepływ, zakłócać formowanie strugi, obniżać powtarzalność dawkowania lub utrudniać prawidłową pracę końcówki. W zależności od konstrukcji i stanu elementu stosujemy właściwie dobrane procedury czyszczenia, w tym płukanie wsteczne oraz metody ultradźwiękowe z odpowiednim przygotowaniem wtryskiwacza.
| Badany parametr | Wynik przed i po czyszczeniu | Interpretacja |
|---|---|---|
| 01Dawkowanie | Przed: obniżona dawka w wybranym punkcie. Po: dawka zgodna z testplanem. | Możliwe usunięcie ograniczenia przepływu. |
| 02Rozpylanie | Przed: nieregularna struga. Po: prawidłowy wzór rozpylania. | Poprawa sposobu podawania medium. |
| 03Szczelność | Przed: sączenie po zamknięciu. Po: sączenie nadal występuje. | Wynik negatywny. Nieszczelność pozostała. |
| 04Powtarzalność | Przed: zmienne dawki. Po: stabilne wyniki kolejnych cykli. | Poprawa stabilności dawkowania. |
| 05Czas reakcji | Przed: reakcja poza wymaganiami. Po: brak istotnej zmiany. | Problem odpowiedzi na sterowanie pozostał. |
| 06Zmiana ciśnienia | Przed: odchylenie w jednym punkcie. Po: zgodność badanych punktów. | Poprawa w szerszym zakresie pracy. |
| 07Parametry elektryczne | Przed: wartość poza specyfikacją. Po: nadal poza specyfikacją. | Czyszczenie nie usunęło usterki elektrycznej. |
| 08Zgodność kompletu | Przed: jeden element odbiega od pozostałych. Po: różnice się zmniejszyły. | Nadal wymagana jest indywidualna ocena każdej sztuki. |
Kodowanie wtryskiwaczy benzynowych DS 4 – kiedy potrzebny jest kod, a kiedy adaptacja?
Kodowanie polega na zapisaniu w sterowniku silnika informacji opisujących indywidualną charakterystykę konkretnego wtryskiwacza, jeżeli dany system przewiduje taką procedurę. W wybranych konstrukcjach charakterystykę ustala się podczas odpowiednich pomiarów, a następnie zapisuje w postaci kodu korekcyjnego. Sterownik wykorzystuje tę informację do precyzyjnego dostosowania sterowania i dawkowania. Różnice charakterystyki mogą wpływać na pracę silnika na biegu jałowym, zużycie paliwa, emisję spalin, równomierność spalania i kulturę pracy jednostki napędowej.
Rozróżniamy trzy czynności:
- Kodowanie: wprowadzenie danych identyfikacyjnych lub indywidualnego kodu korekcyjnego, jeśli system go wykorzystuje.
- Adaptacja: procedura, podczas której sterownik ustala albo aktualizuje wybrane parametry sterowania na podstawie przyjętych warunków pracy.
- Kasowanie wartości wyuczonych: usunięcie zapisanych korekt w celu przeprowadzenia przewidzianego przez producenta procesu ponownego uczenia.
Rewitalizacja elementów piezoelektrycznych w wybranych konstrukcjach
W naszej pracowni wykonujemy również przywracanie właściwości elementów piezoelektrycznych w konstrukcjach przystosowanych do takiej obsługi. Przed rozpoczęciem czynności sprawdzamy budowę wtryskiwacza, jego stan elektryczny i wynik wcześniejszych badań. Następnie przeprowadzamy właściwą procedurę rewitalizacji oraz kontrolę parametrów po jej zakończeniu.
Montaż wtryskiwacza THP i PureTech – dlaczego stan uszczelnienia ma znaczenie?
Demontaż wtryskiwacza bezpośredniego wtrysku benzyny wiąże się z koniecznością sprawdzenia elementów uszczelniających oraz stanu gniazda w głowicy. W konstrukcjach wykorzystujących specjalne pierścienie uszczelniające, w tym PTFE, przestrzegamy procedury ich wymiany i przygotowania. Odpowiedni pierścień wymaga prawidłowego osadzenia, a w określonych rozwiązaniach także użycia narzędzi do montażu i kalibracji jego wymiaru.
Przed ponownym montażem należy sprawdzić czystość gniazda, powierzchnie współpracujące i stan elementów mocujących. Nieprawidłowe uszczelnienie może powodować przedmuchy gazów spalania oraz zaburzać prawidłową pracę wtryskiwacza. Sposób postępowania dobieramy według kodu silnika, wersji konstrukcyjnej wtryskiwacza i dokumentacji producenta samochodu. Nie stosujemy uniwersalnych momentów dokręcania ani jednakowej procedury przygotowania uszczelnień dla wszystkich odmian PureTech i THP.
Dokumentacja po badaniu DS 4 – przekazujemy wynik dla każdego wtryskiwacza
Po przeprowadzeniu diagnostyki i kontroli końcowej przygotowujemy dokumentację przedstawiającą stan badanych elementów.
- Wynik diagnostyki – ocenę sprawności każdego badanego wtryskiwacza z informacją o wykrytych odchyleniach.
- Indywidualny protokół parametrów – zestawienie najważniejszych wartości pomiarowych uzyskanych podczas badania.
- Informację o szczelności – wynik kontroli korpusu i zamkniętego rozpylacza.
- Wyniki dawkowania – pomiary z odpowiednich punktów pracy przewidzianych testplanem.
- Ocenę czasu reakcji i rozpylania – wyniki właściwych badań, jeżeli obejmuje je procedura dla danej konstrukcji.
- Porównanie przed czyszczeniem i po nim – informację, które parametry uległy poprawie, a które pozostały bez zmian.
- Zestawienie kompletu – porównanie trzech lub czterech wtryskiwaczy, jeżeli były badane razem.
- Certyfikat z badania i potwierdzenie kontroli jakości – dokumentację przeprowadzonej weryfikacji końcowej.
- 24-miesięczną pisemną gwarancję bez limitu kilometrów – zgodnie z warunkami gwarancyjnymi wykonywanej usługi.
Cena diagnostyki wtryskiwaczy DS 4 / DS 4 Crossback w naszym serwisie
Koszt badania zależy od technologii zastosowanego układu wtryskowego.
| Rodzaj wtryskiwacza | Cena netto |
|---|---|
| 01Wtrysk pośredni MPI/PFI | 45 zł |
| 02Wtrysk bezpośredni GDI | 103 zł |
Zakres usługi obejmuje test wstępny, czyszczenie oraz kontrolę końcową. Dobór właściwego wtryskiwacza lub części zamiennej przeprowadzamy na podstawie numeru starego elementu, danych samochodu i numeru VIN. Przed kontaktem telefonicznym warto przygotować te informacje, aby usprawnić identyfikację i sprawdzenie dostępności.
Wysyłka wtryskiwaczy DS 4 z całej Polski – sześć etapów realizacji zlecenia
Osobista wizyta w serwisie nie jest konieczna - diagnostykę i czynności serwisowe wymontowanych wtryskiwaczy organizujemy również w trybie wysyłkowym dla klientów z całej Polski.
Zapewniamy możliwość zorganizowania odbioru kurierskiego. Obsługujemy przesyłki realizowane za pośrednictwem DPD i InPost, w tym z wykorzystaniem Paczkomatów. Przyjmujemy własne wtryskiwacze klientów do diagnostyki, czyszczenia i dalszej kwalifikacji serwisowej. Oferujemy także wysyłkę dostępnych podzespołów nowych lub zregenerowanych.
Realizacja usługi jest planowana na 1 dzień roboczy. Czas przewozu liczymy oddzielnie. W przypadku dostępnych części wysyłka może nastąpić nawet w ciągu 24 godzin, natomiast termin zależy od dostępności konkretnego podzespołu.
Przed nadaniem przesyłki należy zabezpieczyć króćce i przyłącza przed zanieczyszczeniem. Wtryskiwacze powinny zostać unieruchomione w opakowaniu, a do paczki należy dołączyć dane kontaktowe albo numer zlecenia.
Przebieg obsługi wysyłkowej:
- Identyfikujemy wtryskiwacze. Na podstawie oznaczenia części lub numeru VIN sprawdzamy, z jaką konstrukcją mamy do czynienia.
- Organizujemy odbiór. Ustalamy sposób przekazania paczki i odbiór za pośrednictwem wybranego przewoźnika.
- Przeprowadzamy diagnostykę i czyszczenie. Wykonujemy badanie wejściowe, właściwe czynności serwisowe i ponowną kontrolę.
- Przekazujemy wyniki. Informujemy klienta o stanie technicznym wtryskiwaczy oraz rezultatów wykonanych pomiarów.
- Ustalamy dalsze postępowanie. Jeżeli element nie spełnia wymagań, omawiamy dostępne rozwiązania i ewentualną wymianę.
- Odsyłamy podzespoły. Przygotowujemy zwrot własnych wtryskiwaczy klienta albo wysyłkę dobranej części nowej lub zregenerowanej.
DS 4 szarpie podczas przyspieszania – kiedy sprawdzamy układ wtryskowy?
Szarpanie przy zwiększaniu obciążenia w silniku 1.2 PureTech 130 lub 1.6 THP 165 nie musi wynikać z uszkodzenia wtryskiwacza. Podobne zachowanie mogą powodować niesprawne świece zapłonowe, cewki, nieprawidłowe ciśnienie paliwa, nieszczelność dolotu lub problemy z doładowaniem.
Wtryskiwacz staje się jednym z podejrzewanych elementów, gdy występują zaburzenia przygotowania mieszanki albo różnice w pracy poszczególnych cylindrów.
| Możliwa przyczyna | Wpływ na wtryskiwacz | Zakres kontroli |
|---|---|---|
| 01Osady na rozpylaczu | Zmiana kształtu strugi i pogorszenie rozdrobnienia paliwa. | Obserwacja rozpylania. |
| 02Zanieczyszczenia paliwa | Ograniczenie drożności kanałów. | Pomiar dawek w kilku punktach pracy. |
| 03Osady wewnętrzne | Niestabilne otwieranie lub zmiana przepływu. | Powtarzalność i czas reakcji. |
| 04Nieprawidłowości cewki | Zakłócenia odpowiedzi na sterowanie. | Diagnostyka elektryczna. |
| 05Nieszczelność rozpylacza | Niekontrolowany wypływ paliwa po zamknięciu. | Próba szczelności końcówki. |
| 06Zużycie rozpylacza | Nierównomierne formowanie strugi. | Ocena geometrii i symetrii rozpylania. |
W silnikach z bezpośrednim wtryskiem paliwa końcówka wtryskiwacza pracuje w wymagającym środowisku cieplnym. Występujące tam osady mogą wpływać na przepływ przez otwory rozpylające, nawet gdy sam element nadal reaguje na sterowanie elektryczne.
Jakie objawy możemy zauważyć?
Nieprawidłowe dawkowanie benzyny w DS 4 lub DS 4 Crossback może prowadzić do:
- nierównej pracy jednostki napędowej, szczególnie na biegu jałowym;
- szarpania podczas przyspieszania albo jazdy ze stałą prędkością;
- zwiększonego zużycia paliwa;
- ograniczenia osiągów i pogorszenia reakcji na pedał przyspieszenia;
- powstawania mieszanki o składzie odbiegającym od oczekiwanego;
- zwiększenia ilości niespalonych węglowodorów i obciążenia katalizatora.
Żaden z tych objawów samodzielnie nie potwierdza uszkodzenia wtryskiwacza. Jego stan weryfikujemy na stanowisku probierczym, porównując parametry z właściwą charakterystyką danego elementu.
Czy jakość benzyny ma znaczenie dla trwałości wtryskiwaczy?
Skład paliwa wpływa na tworzenie się osadów w obrębie układu wtryskowego i końcówki rozpylacza. Podczas długiego przechowywania benzyna ulega procesom starzenia, które mogą sprzyjać powstawaniu produktów utleniania i osadów. Obecność biokomponentów, w szczególności etanolu, ma znaczenie dla zachowania paliwa w kontakcie z wilgocią i podczas magazynowania. Drobne zanieczyszczenia oraz woda przedostające się do układu mogą dodatkowo zakłócać pracę precyzyjnych elementów dozujących.
Korekty STFT i LTFT w DS 4 – wskazówka diagnostyczna, a nie wynik badania wtryskiwacza
Przed demontażem wtryskiwaczy istotnych informacji może dostarczyć diagnostyka sterownika silnika. Jednymi z analizowanych parametrów są korekty paliwowe STFT oraz LTFT.
- STFT (Short Term Fuel Trim) określa krótkoterminową zmianę dawkowania paliwa wprowadzoną przez sterownik na podstawie bieżącej regulacji składu mieszanki.
- LTFT (Long Term Fuel Trim) przedstawia długoterminowe dostosowanie dawki wynikające z obserwowanych wcześniej odchyleń.
- Korekta dodatnia oznacza, że sterownik zwiększa dawkę względem wartości bazowej, starając się skompensować tendencję do ubogiej mieszanki.
- Korekta ujemna oznacza zmniejszanie dawki w związku z tendencją do nadmiernego wzbogacenia mieszanki.
Jeżeli jeden z wtryskiwaczy podaje mniej paliwa od wartości oczekiwanej, może to wpływać na odczyty korekt. Podobne zmiany mogą jednak powstawać wskutek nieszczelności dolotu, nieprawidłowego pomiaru powietrza, zakłóceń ciśnienia paliwa lub problemów z układem zapłonowym. Interpretujemy więc STFT i LTFT w powiązaniu z warunkami pracy silnika, a nie w oderwaniu od pozostałych danych diagnostycznych.
Korekty paliwowe nie wskazują automatycznie konkretnego uszkodzonego wtryskiwacza i nie zastępują badania stanowiskowego.
Zaplecze techniczne naszej pracowni – diagnostyka oparta na pomiarach
- 35 lat doświadczenia – prowadzimy działalność i rozwijamy specjalistyczne zaplecze do obsługi aparatury wtryskowej.
- Profesjonalny park maszynowy – korzystamy ze stanowisk Carbon Zapp GTBR-X, Carbon Zapp GDU.4R, Carbon Zapp GS4/10 oraz Hartridge Excalibur.
- Obsługa GDI i MPI/PFI – dobieramy technologię badania do konstrukcji wtryskiwacza i parametrów przewidzianych przez producenta.
- Równoległe badanie kompletu – na odpowiednio wyposażonym stanowisku sprawdzamy jednocześnie do czterech wtryskiwaczy, zachowując indywidualny pomiar każdego elementu.
- Kontrolowane warunki ciśnieniowe – wykorzystujemy stanowiska o różnych zakresach pracy.
- Diagnostyka przed wykonaniem czynności i po ich zakończeniu – porównujemy dane wejściowe z wynikami kontroli końcowej.
- Specjalistyczne procedury serwisowe – stosujemy odpowiednie metody czyszczenia, płukania wstecznego, pomiary czasu reakcji RSP oraz kodowanie w tych konstrukcjach, które tego wymagają i są przystosowane do danej procedury.
- Uporządkowana organizacja pracy – dysponujemy wydzielonymi miejscami do demontażu, czyszczenia, diagnostyki i montażu oraz systemem oznaczania i segregowania wtryskiwaczy i ich elementów.
- Dokumentowanie wyników – przygotowujemy indywidualne protokoły, zestawienia pomiarowe i dokumentację jakościową wykonanych badań.
- Obsługa klientów z całej Polski – organizujemy realizację wysyłkową bez konieczności dostarczania wtryskiwaczy osobiście.
FAQ – diagnostyka i czyszczenie wtryskiwaczy DS 4 / DS 4 Crossback
Czy DS 4 Crossback 1.2 PureTech 130 ma wtryskiwacze MPI czy GDI?

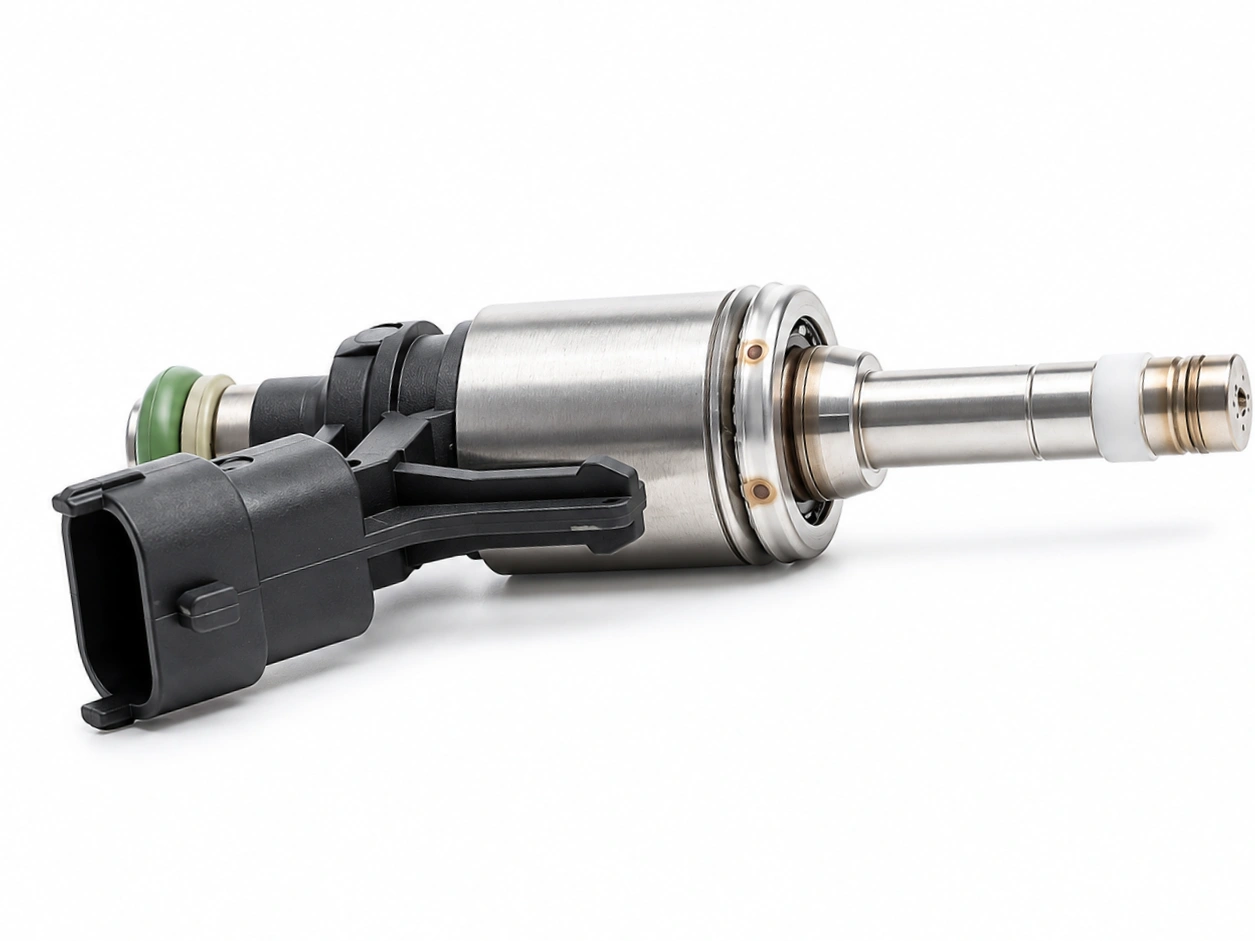

Silnik 1.2 PureTech 130 (HNY/EB2DTS) wykorzystuje bezpośredni wtrysk benzyny GDI. Posiada trzy cylindry i trzy wtryskiwacze, które badamy zgodnie z procedurą właściwą dla układu wysokociśnieniowego.
Czy wtryskiwacze 1.6 THP 165 i 1.6 THP 210 są takie same?
Nie należy zakładać ich zamienności wyłącznie na podstawie wspólnej pojemności 1.6. Są to różne odmiany silników EP6, dlatego przy doborze porównujemy numery części, kod silnika i numer VIN pojazdu.
Czy wypadanie zapłonu na jednym cylindrze DS 4 oznacza uszkodzony wtryskiwacz?
Nie. Wypadanie zapłonu może wynikać również z nieprawidłowej pracy świecy, cewki, problemu mechanicznego silnika lub zakłóceń dopływu paliwa. Stan wtryskiwacza potwierdzamy odpowiednimi pomiarami, zamiast opierać rozpoznanie na samym kodzie usterki.
Czy na czterokanałowym stanowisku badacie również komplet trzech wtryskiwaczy PureTech?
Tak. W przypadku silnika 1.2 PureTech wykorzystujemy trzy kanały pomiarowe i porównujemy wszystkie wtryskiwacze w jednakowych warunkach. Czwarty kanał nie musi być zajęty, aby przeprowadzić pełne badanie trzycylindrowego kompletu.
Ile kosztuje sprawdzenie jednego wtryskiwacza DS 4 i czy otrzymam protokół?
Sprawdzenie benzynowego wtryskiwacza GDI kosztuje 103 zł netto za sztukę, a zakres usługi obejmuje test wstępny, czyszczenie i kontrolę końcową. Po badaniu przygotowujemy dokumentację wyników, w tym indywidualny protokół parametrów.
Czy Carbon Zapp GTBR-X wykryje problem, jeśli wszystkie wtryskiwacze podają podobną ilość paliwa?
Podczas diagnostyki porównujemy nie tylko wielkość dawki, lecz także szczelność, stabilność, powtarzalność, czas reakcji oraz sposób rozpylania. Dzięki temu wykrywamy odchylenia, które mogą pozostać niewidoczne podczas pojedynczego pomiaru ilościowego.
Czy po czyszczeniu wtryskiwaczy 1.6 THP trzeba wymienić pierścienie uszczelniające?
Elementy uszczelniające przygotowujemy lub wymieniamy zgodnie z procedurą właściwą dla konkretnego wtryskiwacza, a specjalne pierścienie wymagają odpowiednich narzędzi montażowych.
Diagnostyka wtryskiwaczy DS 4 i DS 4 Crossback – skontaktuj się z nami
W Pawlik Diesel Service wykonujemy diagnostykę, czyszczenie i testowanie własnych wtryskiwaczy benzynowych klientów do DS 4 i DS 4 Crossback z silnikami 1.2 PureTech oraz 1.6 THP. Przeprowadzamy badanie wstępne, właściwy proces serwisowy i końcową kontrolę parametrów, dokumentując uzyskane wyniki.
Oferujemy również możliwość zakupu dostępnego wtryskiwacza zregenerowanego lub nowego, dobranego na podstawie numeru części i VIN. Organizujemy odbiór kurierski oraz wysyłkę podzespołów na terenie całej Polski.
Zadzwoń pod numer 601 856 277, aby sprawdzić cenę diagnostyki, dostępność wtryskiwaczy do DS 4 / DS 4 Crossback oraz możliwości realizacji zlecenia.
Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części
Komentarze
