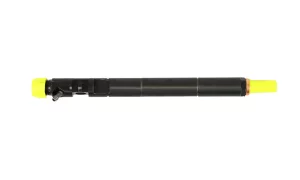

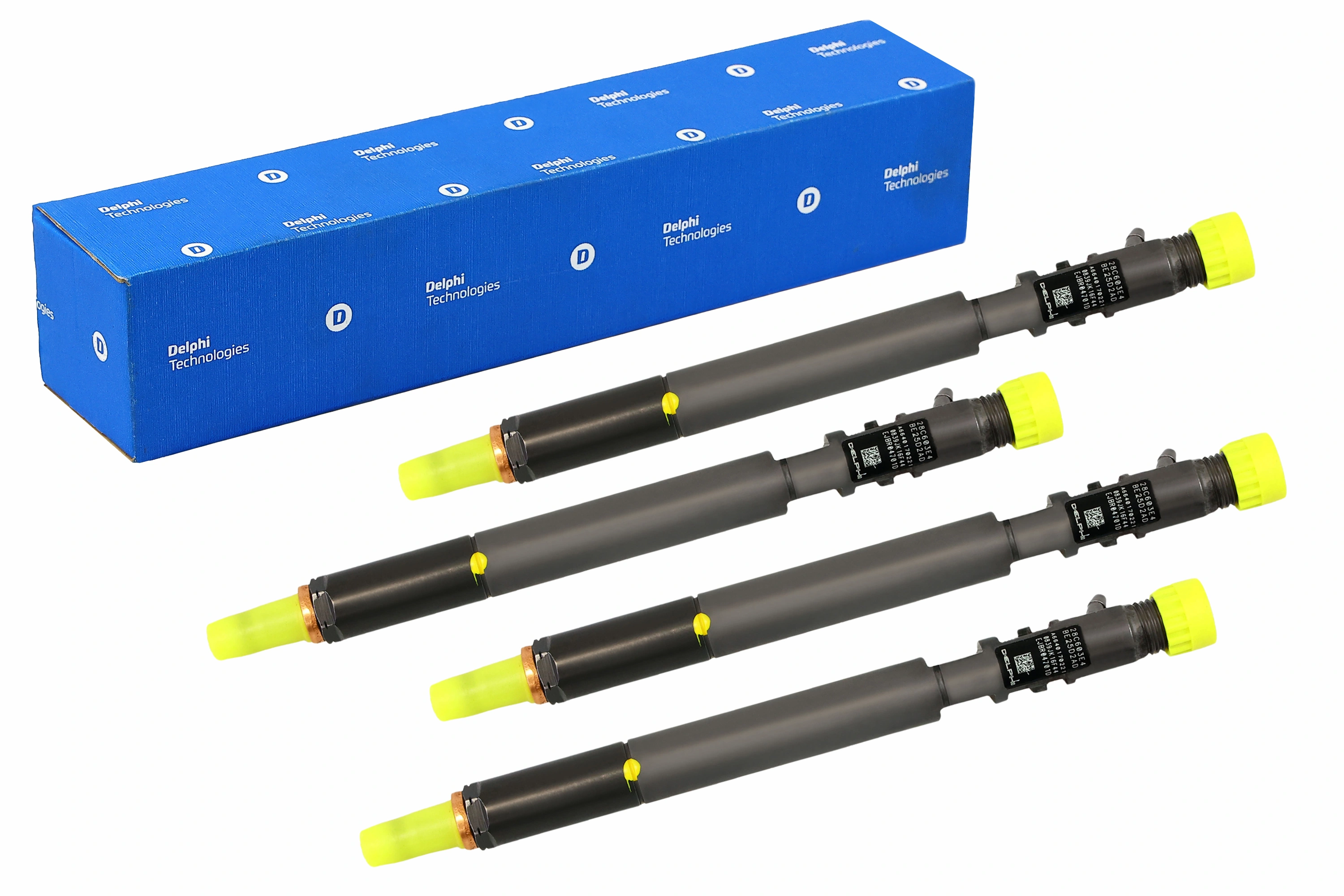

Wtryskiwacz Delphi EJBR04701D to elektromagnetyczny wtryskiwacz Common Rail stosowany w wybranych wersjach silnika SsangYong 2.0 XDi, między innymi w modelach Actyon i Kyron. W naszej pracowni diagnozujemy wtryskiwacze, analizujemy ich parametry i kwalifikujemy do regeneracji na podstawie wyników badań. Korzystamy z ponad 30 lat doświadczenia w obsłudze układów wtryskowych. Po regeneracji wykonujemy dwa niezależne badania odbiorcze, dokumentowane przez dwóch różnych pracowników. Dla usług i produktów objętych odpowiednią ofertą zapewniamy 2-letnią gwarancję bez limitu kilometrów.

Zgodność katalogowa nie oznacza automatycznej zamienności wszystkich powiązanych numerów. Przed doborem części sprawdzamy oznaczenie dotychczasowego wtryskiwacza, numer OE i dokumentację konkretnego pojazdu.

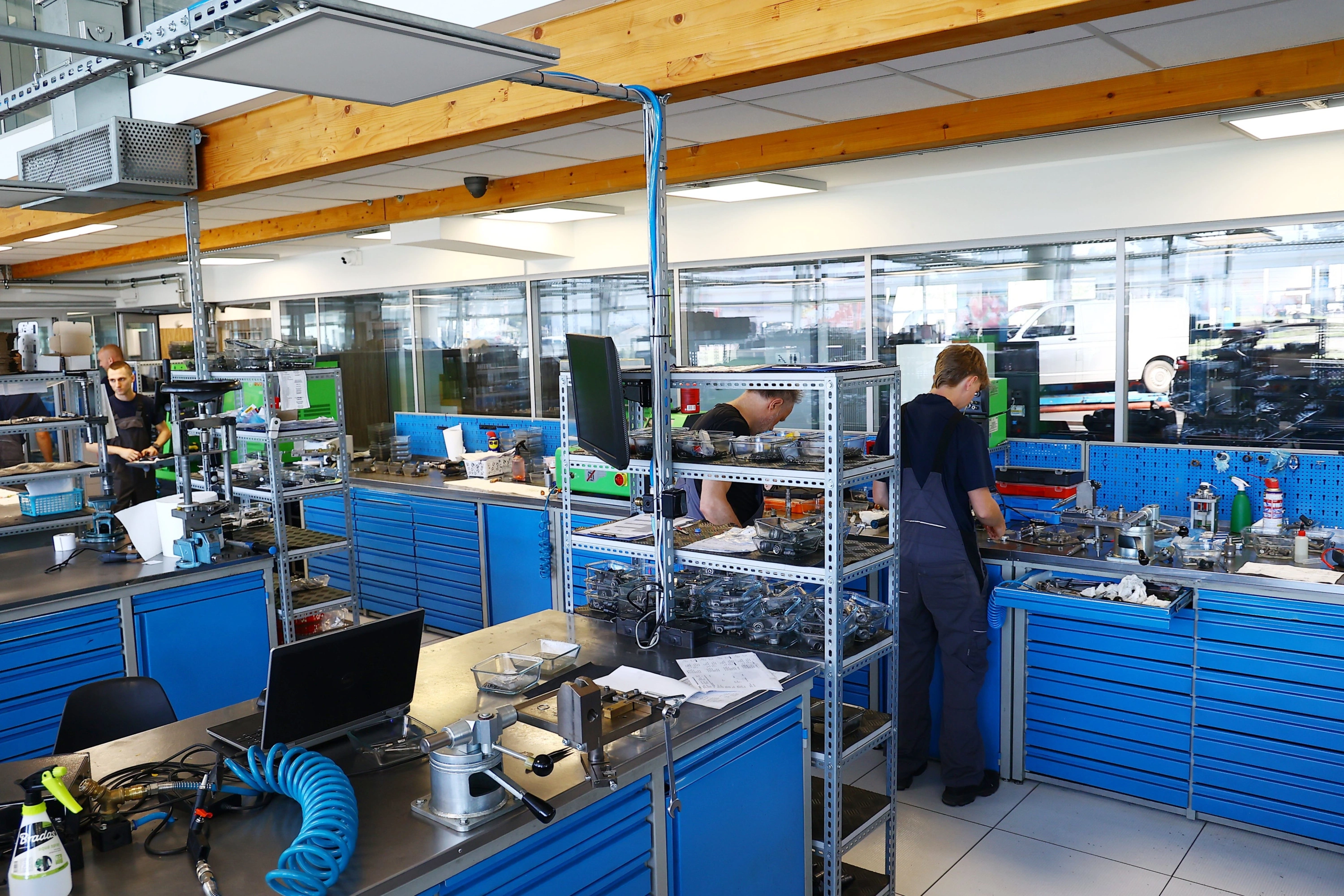

Pracownia Common Rail i czterech inżynierów

Pracujemy w wieloosobowym zespole, w którym czterech pracowników z tytułem inżyniera specjalizuje się w technologii Common Rail. Uczestniczymy w szkoleniach technicznych, w tym szkoleniach Bosch oraz producentów urządzeń diagnostycznych. Aktualizujemy procedury i dobieramy sposób badania do konstrukcji konkretnego wtryskiwacza.

Rozdzielamy diagnostykę, demontaż wewnętrzny, czyszczenie, montaż oraz kontrolę końcową. Elementy precyzyjne składamy w kontrolowanych warunkach czystości, w strefie z filtrowanym powietrzem.

Regeneracji nie sprowadzamy do wymiany rozpylacza lub zaworu. Najpierw ustalamy, które parametry odbiegają od wymagań, następnie analizujemy możliwy mechanizm niesprawności i dopiero na tej podstawie dobieramy zakres naprawy. Dokumentujemy wyniki odpowiednio do zlecenia.

W przypadku zlecenia obejmującego tylko diagnostykę kończymy pracę na badaniu i przekazaniu oceny. Nie wykonujemy regeneracji bez uzgodnienia zakresu.

Diagnostyka Delphi EJBR04701D

Identyfikacja i kontrola stanu zewnętrznego

Po przyjęciu sprawdzamy korpus, przyłącze wysokiego ciśnienia, króciec powrotu paliwa, część elektryczną i końcówkę rozpylacza. Poszukujemy śladów korozji, uszkodzeń mechanicznych, wcześniejszej ingerencji oraz zanieczyszczeń.

Stan zewnętrzny pomaga w kwalifikacji, ale nie przesądza o sprawności hydraulicznej. Wtryskiwacz bez widocznych uszkodzeń może mieć nieprawidłową dawkę lub nadmierny przelew.

Test wstępny i interpretacja

Przed regeneracją przeprowadzamy badanie diagnostyczne zgodnie z dobranym planem. W konstrukcji elektromagnetycznej analizujemy przede wszystkim zachowanie obwodu sterującego oraz parametry hydrauliczne przewidziane w procedurze.

Rozróżniamy trzy poziomy oceny: wynik pomiaru, mechanizm niesprawności i przyczynę pierwotną. Przykładowo zwiększony przelew wskazuje na problem ze szczelnością wewnętrzną, ale bez dodatkowej analizy nie dowodzi jeszcze uszkodzenia konkretnego zaworu.

Stanowiska Hartridge i dobór właściwego planu

W diagnostyce wtryskiwaczy Delphi wykorzystujemy zaplecze obejmujące Hartridge Sabre CRi oraz Hartridge CRi-Pro. Dobieramy stanowisko na podstawie obsługiwanej konstrukcji, oprzyrządowania i dostępnego planu badawczego.

Dla EJBR04701D konieczne jest powiązanie dokładnej referencji z planem stanowiska. Sam fakt, że urządzenie obsługuje wtryskiwacze elektromagnetyczne Delphi, nie potwierdza automatycznie pełnej procedury dla tej referencji. Dlatego nie przypisujemy temu numerowi niezweryfikowanych punktów testowych ani funkcji kodowania.

Parametry elektryczne

W przypadku cewki elektromagnetycznej istotna jest kontrola rezystancji, a w procedurach, które ją przewidują, również indukcyjności i izolacji.

Nieprawidłowa rezystancja może wskazywać na uszkodzenie uzwojenia albo problem połączenia. Odchylenie indukcyjności wymaga oceny w kontekście konstrukcji i metody pomiarowej. Badanie izolacji pomaga wykrywać niepożądane połączenia elektryczne.

Nie stosujemy interpretacji pojemności elementu piezoelektrycznego do tego wtryskiwacza, ponieważ EJBR04701D jest konstrukcją elektromagnetyczną.

Przygotowanie hydrauliczne i szczelność

Przed właściwymi pomiarami ważne jest odpowietrzenie toru paliwowego i uzyskanie stabilnych warunków badania. Powietrze w układzie pomiarowym może zaburzyć wynik dawki, szczególnie przy niewielkich ilościach paliwa.

Kontrola szczelności końcówki i przelewu pomaga rozróżnić nieprawidłowe zamknięcie rozpylacza od strat paliwa przez wewnętrzny układ sterujący. Nie traktujemy jednak pojedynczego odchylenia jako wystarczającej podstawy do wymiany określonego podzespołu.

Dawki FL, LL, EM i PI

W nomenklaturze stanowisk Hartridge występują między innymi punkty FL (pełne obciążenie), LL (bieg jałowy), EM (obciążenie częściowe / punkt emisyjny) oraz PI (dawka pilotująca). Ich rzeczywisty zestaw dla danego wtryskiwacza określa plan badawczy.

Wyniki w tych obszarach pomagają ocenić, czy wtryskiwacz zachowuje właściwą charakterystykę przy różnych warunkach sterowania. Zbyt mała dawka w jednym punkcie i prawidłowa w innym wymagają innej interpretacji niż jednolite odchylenie całej charakterystyki.

Nie przypisujemy tym oznaczeniom stałych ciśnień ani uniwersalnych tolerancji.

Pomiary dynamiczne

Dodatkowe badania przelewu dynamicznego i reakcji na sterowanie mają znaczenie wtedy, gdy przewiduje je konfiguracja stanowiska i plan dla konkretnej referencji.

W szczególności nie utożsamiamy możliwości Sabre CRi z możliwościami CRi-Pro. Funkcje FERT, NOP, MDP czy generowania kodu nie stanowią automatycznie części badania EJBR04701D.

Decyzję o naprawie podejmujemy na podstawie całości dostępnych wyników, nie samego komunikatu z urządzenia.

Pozostałe wyposażenie probiercze

Nasze zaplecze obejmuje:

• 4 × Bosch DCI 700 – wykorzystujemy do diagnostyki wtryskiwaczy Common Rail, pomiarów dawek paliwa, przelewu i szczelności zgodnie z właściwymi planami testowymi.

• 2 × Bosch EPS 708 – wykorzystujemy do badania wtryskiwaczy Common Rail w różnych warunkach ciśnienia i sterowania, analizując ich charakterystykę dawkowania oraz przelew.

• 1 × Bosch EPS 815 z CamBox – wykorzystujemy do diagnostyki układów wtryskowych, w tym badań wymagających mechanicznego napędu i specjalistycznego oprzyrządowania.

• 4 × Bosch EPS 200 – wykorzystujemy do diagnostyki wtryskiwaczy, kontroli dawek, szczelności i przelewu w zakresie obsługiwanych konstrukcji.

• Hartridge Sabre CRi – wykorzystujemy do diagnostyki wtryskiwaczy Common Rail, oceniając ich parametry hydrauliczne i elektryczne zgodnie z dostępnymi procedurami.

• Hartridge CRi-Pro – wykorzystujemy do zaawansowanych badań wtryskiwaczy Common Rail, analizy dawkowania, przelewu i charakterystyki pracy w zakresie obsługiwanych planów testowych.

• CRU.2R – wykorzystujemy jako specjalistyczne stanowisko do obsługi i badań wybranych elementów układów Common Rail zgodnie z jego konfiguracją.

• CRU.4R – wykorzystujemy jako stanowisko do specjalistycznej kontroli wybranych podzespołów Common Rail w zakresie dostępnego oprzyrządowania.

• ITBRX – wykorzystujemy jako dodatkowe wyposażenie diagnostyczne przy specjalistycznych pracach związanych z układami wtryskowymi.

• Carbon Zapp – wykorzystujemy jako uzupełniające stanowisko do diagnostyki wtryskiwaczy i analizy ich parametrów pracy w zakresie obsługiwanych konstrukcji.

Dobieramy urządzenie, oprzyrządowanie i plan badawczy do konkretnego numeru wtryskiwacza. Nie traktujemy posiadania stanowiska jako automatycznego potwierdzenia obsługi każdej konstrukcji.

Rozróżniamy kontrolę bieżącego stanu urządzenia, jego serwis, kalibrację i wzorcowanie. Są to odrębne czynności metrologiczne i techniczne.

Regeneracja i decyzje inżynierskie

Dla tej konstrukcji istotne są współpracujące elementy hydrauliczne: zawór sterujący, rozpylacz, sprężyny oraz powierzchnie odpowiedzialne za szczelność i dawkowanie. Katalog części powiązany z R04701D wskazuje między innymi zawór 28538389, rozpylacz L157PBD oraz zestaw 7135-650. Te referencje traktujemy jako wskazówki do identyfikacji podzespołów, a nie automatyczną listę części do wymiany.

Po przeanalizowaniu wyników inżynierowie ustalają, czy niesprawność dotyczy elementu, który można naprawić lub wymienić zgodnie z właściwą technologią. Uwzględniamy stan powierzchni współpracujących, dostępność odpowiednich części i możliwość późniejszego uzyskania wymaganych parametrów.

Szczegółowy przebieg naprawy

Po pozytywnej kwalifikacji:

1. Ustalamy zakres naprawy na podstawie testu diagnostycznego.

2. Oczyszczamy zewnętrzną powierzchnię i przygotowujemy wtryskiwacz do demontażu wewnętrznego.

3. Demontujemy elementy zgodnie z technologią danej konstrukcji.

4. Czyścimy podzespoły i kontrolujemy powierzchnie robocze.

5. Oceniamy zużycie zaworu, rozpylacza i pozostałych dostępnych elementów.

6. Wykonujemy wymagane pomiary kontrolne i dobieramy części o potwierdzonej zgodności.

7. Wymieniamy zakwalifikowane elementy, zachowując wymagania montażowe.

8. Montujemy i regulujemy podzespoły wewnętrzne.

9. Kierujemy wtryskiwacz do dwóch niezależnych badań odbiorczych.

Podczas montażu stosujemy właściwe narzędzia i wymagane procedurą wartości dokręcania. Nie stosujemy jednej wartości momentu do różnych połączeń ani nie zastępujemy części oryginalnej niezweryfikowanym zamiennikiem.

Czystość ma bezpośredni wpływ na wynik

Nawet niewielkie zanieczyszczenia mogą zaburzyć pracę precyzyjnych powierzchni zaworu sterującego lub rozpylacza. Mogą również spowodować wtórne uszkodzenie części, która przed montażem była sprawna.

Dlatego oddzielamy czynności brudne od czystego montażu, kontrolujemy czystość elementów i ograniczamy kontakt otwartych podzespołów z zanieczyszczeniami. Nie traktujemy mycia jako zamiennika kontroli zużycia.

Trzy odrębne badania — przed naprawą i po regeneracji

W naszej procedurze test wstępny nie jest jednym z dwóch testów odbiorczych.

Po zakończeniu regeneracji pierwszy pracownik wykonuje badanie według właściwego planu, a drugi pracownik przeprowadza osobny test według właściwego planu badawczego. Nie zastępujemy drugiego testu samym sprawdzeniem wydruku pierwszego pracownika.

Porównujemy wyniki z wymaganiami dotyczącymi badanego wtryskiwacza. Rozbieżność pomiędzy badaniami wymaga analizy stabilności pomiaru, przygotowania stanowiska i zachowania samego wtryskiwacza.

Nie przedstawiamy żadnych przykładowych wartości jako rzeczywistych wyników badanego EJBR04701D.

Kiedy odrzucamy wtryskiwacz?

Przeszkodą w regeneracji może być pęknięty korpus, uszkodzenie niewymienialnej części, zaawansowana korozja lub zniszczenie krytycznych powierzchni. Odrzucamy także egzemplarz, dla którego nie uzyskujemy wymaganych parametrów mimo przeprowadzenia uzasadnionych czynności naprawczych.

Kodowanie Delphi EJBR04701D — indywidualna korekcja dawkowania

Wtryskiwacze elektromagnetyczne Delphi tej generacji należą do rodziny, dla której stosowane są indywidualne systemy korekcji charakterystyki dawkowania. Katalog Komtest identyfikuje EJBR04701D w profilu Delphi C2I/C3I/C4I, natomiast dokładny format kodu i procedura jego ponownego wyznaczania wymagają sprawdzenia w dokumentacji właściwego wariantu.

Co oznacza indywidualny kod?

Dwa wtryskiwacze o tym samym numerze katalogowym nie muszą mieć idealnie identycznej charakterystyki dawkowania. Kod korekcyjny opisuje określone cechy indywidualnego egzemplarza, które sterownik silnika uwzględnia w swojej strategii sterowania.

Kod nie jest mechaniczną regulacją zaworu ani dowodem sprawności. Wtryskiwacz z poprawnie zapisanym kodem nadal może mieć nieprawidłową szczelność, przelew lub dawkę.

CMI, C2I i C3I

W dokumentacji technologii Delphi występują określenia związane z indywidualną charakterystyką wtryskiwacza oraz systemami kodów C2I i C3I. Nie traktujemy tych nazw jako dowolnie zamiennych.

Podczas obsługi ustalamy format kodu konkretnego egzemplarza, wymagania sterownika pojazdu i procedurę przewidzianą po naprawie. Nie deklarujemy wyznaczania nowego kodu EJBR04701D na konkretnym stanowisku bez potwierdzonego planu kodowania oraz zgodności oprogramowania i oprzyrządowania.

Kodowanie a pomiary

Charakterystyka małych dawek, dawkowania przy częściowym obciążeniu oraz powtarzalność reakcji na sterowanie mają znaczenie dla oceny jakości pracy wtryskiwacza. Nie oznacza to jednak, że każdy z tych punktów jest automatycznie wykorzystywany do obliczania kodu.

W naszej pracowni wykonujemy wyznaczanie kodów korekcyjnych dla obsługiwanych konstrukcji. W przypadku EJBR04701D zakres takiej usługi ustalamy dopiero po potwierdzeniu właściwej procedury.

Kodowanie a sterownik pojazdu

Jeżeli dany wariant wymaga przypisania kodu do cylindra, czynność tę wykonuje warsztat obsługujący samochód. Nie programujemy sterownika pojazdu i nie montujemy wtryskiwaczy w silniku.

Mechanik powinien zwrócić uwagę na poprawny odczyt znaków, właściwy format i przyporządkowanie kodu do fizycznego egzemplarza. Zamiana kodów między cylindrami może pogorszyć indywidualną korekcję dawkowania.

System IMA jest odrębnym sposobem opisu indywidualnej korekcji ilości wtryskiwanego paliwa. Nie utożsamiamy go z systemami Delphi C2I i C3I ani nie stosujemy procedury IMA do EJBR04701D bez odpowiedniej dokumentacji.

Dokumentacja i identyfikowalność

Dokumentujemy wyniki stosownie do zakresu zlecenia. Przy regeneracji rozdzielamy zapis badania diagnostycznego od dwóch raportów odbiorczych.

W dokumentacji identyfikujemy badany egzemplarz, ustalony zakres prac i końcową kwalifikację. Przekazujemy odpowiednie dokumenty sprzedaży lub usługi, a także informacje o gwarancji i kodzie korekcyjnym, jeżeli dotyczy.

Badanie jednej sztuki lub kompletu

Przyjmujemy zarówno pojedyncze wtryskiwacze, jak i zestawy pochodzące z jednego silnika.

Badanie kompletu daje dodatkową możliwość porównania charakterystyk poszczególnych egzemplarzy. Nie zakładamy jednak, że różnica wyników automatycznie oznacza konieczność regeneracji wszystkich części.

Jeżeli mechanik stwierdził nierówną pracę silnika, a przyczyna nie została jednoznacznie wskazana, warto uzgodnić diagnostykę całego kompletu.

Regeneracja własnego wtryskiwacza czy zakup?

Przy regeneracji części klienta zachowujemy jej identyfikację i ustalamy zakres naprawy po diagnostyce.

W sprzedaży rozróżniamy wtryskiwacze nowe i zregenerowane. Istniejąca karta handlowa EJBR04701D potwierdza ofertę sprzedażową dla tej referencji, jednak bieżącą dostępność, stan produktu i cenę ustalamy przy zamówieniu.

Koszt zależy od wariantu handlowego, stanu technicznego i zakresu wymaganych prac. W celu uzyskania wyceny podaj numer EJBR04701D i określ, czy chodzi o diagnostykę, regenerację własnej części, czy zakup.

Organizujemy odbiór i wysyłkę w całej Polsce

Wystarczy, że do nas zadzwonisz. Ustalamy szczegóły, zamawiamy kuriera i organizujemy odbiór wtryskiwaczy spod wskazanego adresu. Po zakończeniu uzgodnionych prac zajmujemy się również wysyłką zwrotną.

Przekazujemy instrukcję zabezpieczenia części. Klient przygotowuje przesyłkę, a my koordynujemy transport za pośrednictwem DPD, InPost lub Paczkomatów InPost, odpowiednio do uzgodnionej formy nadania i odbioru.

Niektóre zlecenia realizujemy nawet w jeden dzień roboczy. Termin zależy od zakresu badań, wyniku kwalifikacji i dostępności potrzebnych podzespołów.

Gwarancja, zwroty i obsługa pogwarancyjna

Na produkty i usługi objęte odpowiednią ofertą udzielamy 2-letniej gwarancji bez limitu kilometrów, zgodnie z jej warunkami.

W przypadku reklamacji analizujemy stan części oraz informacje o eksploatacji i układzie paliwowym. Nie utożsamiamy każdej późniejszej niesprawności z wadą regeneracji.

Zwroty rozpatrujemy zgodnie z aktualnym regulaminem i obowiązującymi przepisami. Prowadzimy również diagnostykę i kwalifikację pogwarancyjną.

Rozpoznawanie EJBR04701D i zgodność katalogowa

Numer producenta identyfikuje określoną referencję wtryskiwacza. W przypadku tej części spotykane są również oznaczenia R04701D i zapis ze spacją EJBR 04701D. Przy identyfikacji sprawdzamy oznaczenia naniesione na egzemplarz oraz dokumentację części.

Zastosowanie w SsangYong

Najlepiej udokumentowane zastosowania dotyczą wybranych wersji Actyon i Kyron 2.0 XDi z silnikiem D20DT. W katalogu części R04701D wskazano Actyon D20DT (664.951) oraz Kyron D20DT (664.950).

Nie rozszerzamy tej zgodności automatycznie na wszystkie silniki 2.0 XDi, w tym inne warianty mocy i nowsze generacje.

Numery OE i referencje powiązane

Numer 6640170221 / A6640170221 jest bezpośrednio powiązany z EJBR04701D w istniejącej karcie produktu i katalogu części. Oznaczenie A6640170222 pojawia się w ofertach dostawców jako dodatkowa referencja, ale wymaga potwierdzenia właściwej konfiguracji.

Inne numery Delphi, nawet gdy występują w jednej ofercie handlowej, nie są automatycznie identycznymi zamiennikami.

Jak sprawdzamy zgodność przed zakupem?

Porównujemy numer starego wtryskiwacza z numerem OE i danymi pojazdu. W przypadkach niejednoznacznych sprawdzamy VIN, kod silnika oraz zdjęcie oznaczenia części.

Prześlij VIN lub czytelne zdjęcie numeru z wtryskiwacza. Dzięki temu ograniczamy ryzyko dobrania części do podobnej, ale niezgodnej wersji silnika.

Konstrukcja elektromagnetyczna Delphi

Wtryskiwacz wykorzystuje elektromagnes sterujący układem zaworowym, który wpływa na warunki hydrauliczne otwierania i zamykania rozpylacza.

Ilość wtryskiwanego paliwa zależy między innymi od warunków ciśnienia, czasu sterowania i stanu elementów hydraulicznych. Zużycie zaworu sterującego może wpływać na przelew, natomiast uszkodzenie rozpylacza może zaburzać szczelność lub dawkowanie.

Dlatego sama kontrola elektryczna nie wystarcza do potwierdzenia sprawności całego wtryskiwacza.

Objawy niesprawności i możliwe przyczyny

Problemy z pracą wtryskiwaczy mogą objawiać się trudnym rozruchem, nierównym biegiem jałowym, dymieniem, spadkiem mocy lub nieprawidłowymi korektami dawkowania.

Podobne objawy mogą jednak wynikać również z problemów z ciśnieniem w szynie Common Rail, zasilaniem elektrycznym, sprężaniem silnika albo innymi podzespołami.

Wśród możliwych mechanizmów uszkodzeń tej konstrukcji uwzględniamy zużycie powierzchni zaworu, zanieczyszczenie rozpylacza, obecność wody w paliwie oraz cząstki metaliczne pochodzące z układu paliwowego.

Ustalenie przyczyny pierwotnej

Naprawiony wtryskiwacz może ponownie ulec uszkodzeniu, jeżeli w układzie nadal znajdują się opiłki lub woda.

Dlatego zalecamy mechanikowi kontrolę filtra paliwa, pompy wysokiego ciśnienia, przewodów, szyny Common Rail oraz jakości paliwa. Stwierdzenie opiłków wymaga ustalenia ich pochodzenia i zakresu zanieczyszczenia układu.

Nie przypisujemy awarii pompie wyłącznie na podstawie uszkodzenia wtryskiwacza. Przyczynę należy potwierdzić diagnostycznie.

Diagnostyka pojazdu przed demontażem — wskazówki dla mechanika

Przed wymontowaniem wtryskiwaczy warsztat powinien przeanalizować zapisane błędy sterownika, ciśnienie zadane i rzeczywiste w szynie, korekty dawkowania oraz stan instalacji elektrycznej.

Próba przelewowa w pojeździe może wskazać wyraźną różnicę między egzemplarzami, ale nie zastępuje badania pełnej charakterystyki dawkowania na stanowisku.

Korekty sterownika również nie stanowią bezpośredniego pomiaru ilości paliwa podanej przez wtryskiwacz.

Montaż i pierwsze uruchomienie — zalecenia dla warsztatu

Montaż w silniku wykonuje warsztat obsługujący pojazd. Przed instalacją powinien zweryfikować czystość układu paliwowego, stan gniazda wtryskiwacza, uszczelnienia i wymagane procedury producenta samochodu.

Momenty dokręcania, kolejność montażu oraz procedurę odpowietrzenia należy przyjąć z dokumentacji konkretnego silnika. Jeśli sterownik wymaga indywidualnego kodu, warsztat powinien przypisać go do właściwego cylindra.

Po uruchomieniu konieczna jest kontrola szczelności połączeń, ciśnienia paliwa i pracy silnika. Nie wolno sprawdzać nieszczelności wysokociśnieniowych przewodów ręką.

FAQ

Czy EJBR04701D pasuje do każdego SsangYong 2.0 XDi?

Nie. Zgodność dotyczy określonych wersji. Przed zakupem weryfikujemy numer części i dane pojazdu.

Czy regeneracja zawsze obejmuje wymianę rozpylacza?

Nie. Zakres prac wynika z wyników diagnostyki i oceny stanu podzespołów.

Czy wtryskiwacz z poprawnym kodem jest sprawny?

Sam kod nie potwierdza szczelności, przelewu ani prawidłowego dawkowania.

Czy po regeneracji wykonujemy dwa testy?

Tak. Dwa niezależne badania odbiorcze wykonują różni pracownicy, a wyniki dokumentujemy oddzielnie.

Czy trzeba wysyłać cały komplet?

Nie. Przyjmujemy także pojedynczą sztukę. Badanie kompletu bywa przydatne przy porównywaniu parametrów.

Czy muszę sam zamawiać kuriera?

Nie. Po kontakcie telefonicznym ustalamy odbiór i organizujemy transport.
