Wtryskiwacz Delphi EJBR04201D należy do elektromagnetycznych konstrukcji Common Rail stosowanych w wybranych silnikach Mercedes-Benz 2.2 CDI z rodziny OM646. Jego prawidłowe działanie zależy od współpracy zaworu sterującego, rozpylacza i układu elektromagnetycznego, a także od zachowania wymaganych parametrów hydraulicznych. W naszej pracowni wykonujemy kompleksową diagnostykę i regenerację EJBR04201D. Analizujemy zachowanie wtryskiwacza przy różnych ciśnieniach i czasach sterowania, sprawdzamy zużycie elementów wewnętrznych i ustalamy przyczynę występujących nieprawidłowości.

Wykorzystujemy specjalistyczne stanowiska Hartridge, kontrolowane warunki montażowe oraz wieloetapową weryfikację jakości. Posiadamy łącznie 15 specjalistycznych stanowisk i urządzeń, dzięki czemu możemy równolegle obsługiwać pojedyncze wtryskiwacze oraz całe komplety. Regenerowane egzemplarze poddajemy dwukrotnym badaniom, a do dalszej eksploatacji dopuszczamy wyłącznie te, które osiągają wymagane dawki paliwa, przelew i szczelność.

Identyfikacja Delphi EJBR04201D – numery i charakterystyka

Przed rozpoczęciem prac sprawdzamy oznaczenia producenta oraz zgodność wtryskiwacza z właściwym układem paliwowym. Jest to istotne, ponieważ w silnikach CDI mogą występować różne warianty osprzętu wtryskowego.

Oznaczenia zamienne weryfikujemy również z numerami producenta pojazdu. Przed wydaniem części ustalamy jej zgodność z danym silnikiem, a w sytuacjach wymagających dodatkowego sprawdzenia korzystamy z numeru VIN.

W jakich samochodach występuje EJBR04201D?

Ten wtryskiwacz znajduje zastosowanie w wybranych odmianach Mercedes-Benz klasy C i E wyposażonych w jednostki 2.2 CDI OM646

Przedstawione wersje są wybranymi zastosowaniami katalogowymi. Ostatecznego doboru dokonujemy po numerze OE lub VIN, a nie wyłącznie na podstawie modelu i mocy pojazdu.

Jak rozpoznajemy przyczynę nieprawidłowego dawkowania?

W EJBR04201D zaburzenia pracy mogą wynikać z uszkodzenia rozpylacza, nieszczelności zaworu sterującego, zużycia elementów hydraulicznych albo problemów elektrycznych.

Podczas badań rozdzielamy te obszary, aby ustalić, który element odpowiada za odchylenia.

• Nadmierny przelew paliwa. Sprawdzamy szczelność wewnętrzną i stan zaworu sterującego. Zwiększony odpływ paliwa do przewodu powrotnego może utrudniać budowanie wymaganego ciśnienia w układzie Common Rail, szczególnie podczas rozruchu.
• Nieprawidłowa mała dawka. Analizujemy reakcję wtryskiwacza na krótkie impulsy sterujące. Nawet niewielkie odchylenia mogą wpływać na równomierność pracy jednostki oraz przebieg spalania.
• Zbyt niska lub nadmierna dawka przy obciążeniu. Kontrolujemy charakterystykę rozpylacza i hydrauliki wtryskiwacza w odpowiednich punktach testowych.
• Brak prawidłowej reakcji elektrycznej. Weryfikujemy obwód cewki, połączenia elektryczne oraz parametry przewidziane dla tej konstrukcji.

Objawy zgłaszane przy uszkodzeniu wtryskiwaczy

• Trudny rozruch zimnego lub rozgrzanego silnika.

• Nierównomierna praca na biegu jałowym.

• Drgania silnika i zwiększony hałas spalania.

• Spadek mocy podczas przyspieszania.

• Zwiększone zadymienie spalin.

• Nieprawidłowe korekcje cylindrów.

• Trudności z osiągnięciem wymaganego ciśnienia paliwa.

Nie utożsamiamy każdego z tych objawów automatycznie z awarią wtryskiwacza. Uwzględniamy również możliwość uszkodzenia pompy wysokiego ciśnienia, nieprawidłowego zasilania paliwem lub usterek elektrycznych.

Nie tylko naprawiamy uszkodzenie – sprawdzamy jego pochodzenie

Podczas demontażu i kontroli elementów analizujemy charakter zużycia. Pozwala nam to ustalić, czy stwierdzona awaria powstała wskutek naturalnej eksploatacji, obecności zanieczyszczeń, korozji albo niewłaściwych warunków pracy.

Szczególnie dokładnie weryfikujemy:

• Ślady cząstek metalicznych – mogą wskazywać na zanieczyszczenie układu, wymagające kontroli pompy i pozostałych podzespołów.

• Korozję elementów wewnętrznych – analizujemy możliwość przedostawania się wody do paliwa.

• Uszkodzenia powierzchni prowadzących – oceniamy zatarcia, rysy oraz miejscowe ubytki materiału.

• Zużycie powierzchni uszczelniających – ustalamy wpływ na szczelność i przelew.

• Uszkodzenia końcówki rozpylającej – sprawdzamy, czy mogą odpowiadać za nieprawidłowy wydatek paliwa.

Wykonujemy dokumentację mikroskopową stwierdzonych defektów. Każdy zdemontowany element poddajemy osobnej ocenie z użyciem właściwych narzędzi i metod pomiarowych.

Dzięki analizie przyczyny awarii możemy wskazać czynności niezbędne do zabezpieczenia układu paliwowego przed ponownym uszkodzeniem zregenerowanego wtryskiwacza.

Diagnostyka na Hartridge CRi-Pro – analizujemy charakterystykę wtrysku

Do badania konstrukcji Delphi wykorzystujemy stanowisko Hartridge CRi-Pro. Kontrolujemy na nim rzeczywiste ilości paliwa podawane przez wtryskiwacz oraz parametry hydrauliczne wynikające z odpowiedniej procedury diagnostycznej.

Przed pomiarem stabilizujemy warunki pracy stanowiska i badanego podzespołu. Następnie realizujemy kolejne punkty testowe, uwzględniające odpowiednie ciśnienia paliwa i impulsy sterujące.

Jakie obszary charakterystyki badamy?

Przedstawione oznaczenia opisują możliwe punkty kontroli stosowane w diagnostyce. W przypadku EJBR04201D zakres obowiązkowych badań dobieramy według właściwego planu, bez przypisywania mu punktów przeznaczonych dla innych konstrukcji.

Dlaczego mierzymy dawki przy różnych warunkach sterowania?

Wtryskiwacz może działać poprawnie przy jednej wartości ciśnienia, a wykazywać odchylenia po zmianie czasu wysterowania albo obciążenia.

Dlatego analizujemy pełny wymagany zakres charakterystyki, a nie wyłącznie jedną dawkę kontrolną.

Każdy uzyskany wynik porównujemy z wartościami granicznymi przewidzianymi w planie. Sprawdzamy także powtarzalność kolejnych pomiarów, co pozwala wykrywać niestabilność pracy zaworu lub rozpylacza.

Nie zatwierdzamy wtryskiwacza na podstawie samej prawidłowej dawki głównej. Weryfikujemy również małe dawki, przelew, szczelność i pozostałe parametry istotne dla jego konstrukcji.

Regeneracja hydrauliki EJBR04201D – co wymieniamy, a co pozostawiamy?

Po diagnostyce rozbieramy wtryskiwacz, oczyszczamy jego elementy i dokonujemy szczegółowej kwalifikacji części.

Zakres regeneracji zależy od rzeczywistego uszkodzenia. Inne czynności są wymagane przy zużytym zaworze sterującym, a inne przy uszkodzonej iglicy rozpylacza lub nieszczelności wewnętrznej.

• Kontrola zaworu sterującego

Sprawdzamy powierzchnie współpracujące, uszczelnienie hydrauliczne, ślady zużycia i uszkodzenia powstałe wskutek zanieczyszczeń. Nieprawidłowa praca zaworu może wpływać zarówno na ilość paliwa odprowadzanego przelewem, jak i na rzeczywisty przebieg wtrysku.

• Weryfikacja rozpylacza

Ocenę rozpylacza opieramy na badaniach i kontroli elementów precyzyjnych. Analizujemy stan iglicy, powierzchni prowadzących oraz uszkodzenia mogące wpływać na podawanie paliwa. Uszkodzone części wymieniamy, zachowując wymagania techniczne właściwe dla konkretnej konstrukcji.

• Ocena pozostałych elementów

Kontrolujemy również korpus, elementy uszczelniające, sprężyny, połączenia i części odpowiedzialne za prawidłowy montaż. Nie stosujemy szlifowania ani polerowania jako metody przywracania sprawności zużytym elementom precyzyjnym. Części niespełniające wymagań kwalifikujemy do wymiany. Wykorzystujemy oryginalne podzespoły zamienne, a gdy są niedostępne, stosujemy wysokiej jakości zamienniki o odpowiedniej zgodności technicznej.

Technologia naprawy i warunki montażowe

Regenerację wykonujemy w oparciu o rozwiązania techniczne i procedury właściwe dla układu Delphi. Nie stosujemy przypadkowych ustawień mechanicznych ani uniwersalnych parametrów regulacji.

Nasza pracownia jest podzielona na dwa obszary robocze:

Strefa prac zanieczyszczających – prowadzimy tam demontaż, usuwanie osadów, czyszczenie oraz wstępne badania części dostarczonych z eksploatowanego układu paliwowego.

Strefa czystego montażu – wykonujemy tam kontrolę przygotowanych elementów precyzyjnych oraz składanie wtryskiwaczy w laboratoryjnych warunkach czystości. Pomieszczenie wyposażone jest w oczyszczacz powietrza.

W ten sposób ograniczamy przedostawanie się pozostałości po demontażu i czyszczeniu do elementów hydraulicznych o bardzo małych luzach roboczych.

Stosujemy specjalistyczne narzędzia montażowe i kontrolujemy wymagane momenty dokręcania. Nasze klucze dynamometryczne poddajemy odpowiednim procedurom kalibracji lub wzorcowania.

Kontrola czystości ma u nas znaczenie techniczne: nawet niewielkie zanieczyszczenie może zaburzyć pracę zaworu sterującego, zwiększyć przeciek wewnętrzny albo uszkodzić powierzchnie współpracujące.

Kontrola jakości z udziałem dwóch specjalistów

W proces regeneracji każdego wtryskiwacza angażujemy dwóch wykwalifikowanych specjalistów, którzy uczestniczą w wykonaniu i weryfikacji kluczowych etapów naprawy.

Rozdzielenie czynności technicznych oraz kontrolnych pozwala nam dodatkowo sprawdzać stan kwalifikowanych części, poprawność montażu i wyniki regulacji.

Po zakończeniu regeneracji wykonujemy dwa badania końcowe:

• Badanie pierwsze: kontrolujemy wymagane dawki, przelew, szczelność i pozostałe parametry przewidziane w procedurze dla wtryskiwacza.
• Badanie drugie: ponownie weryfikujemy wyniki po ustabilizowaniu warunków pomiarowych, zwracając szczególną uwagę na powtarzalność dawkowania i szczelność.

Jeżeli wyniki nie spełniają wszystkich obowiązkowych kryteriów, wracamy do diagnostyki lub odpowiedniego etapu naprawy.

Kiedy rezygnujemy z regeneracji konkretnego egzemplarza?

Podejmujemy się również napraw wymagających rozszerzonej kontroli i wymiany wielu elementów. Nie każdy wtryskiwacz można jednak bezpiecznie przywrócić do stanu umożliwiającego dalszą eksploatację.

Nie kwalifikujemy do wydania egzemplarzy z krytycznymi uszkodzeniami konstrukcyjnymi lub takich, których nie można doprowadzić do wymaganych parametrów technicznych.

Jeżeli wtryskiwacz nie osiąga prawidłowych dawek, szczelności i przelewu, nie wydajemy go jako sprawnego podzespołu.

W takim przypadku możemy zaproponować odpowiedni wtryskiwacz zregenerowany lub nowy.

Kod korekcyjny po regeneracji EJBR04201D

Wtryskiwacze Common Rail wykorzystują indywidualne dane korekcyjne do uwzględnienia różnic pomiędzy charakterystykami poszczególnych egzemplarzy.

W układach Delphi występują między innymi systemy kodowania C2I i C3I. Ich zastosowanie zależy od generacji wtryskiwacza i współpracującego sterownika.

Kod korekcyjny opisuje indywidualne właściwości dawkowania, które są uwzględniane podczas wyznaczania sterowania wtryskiem.

Co sprawdzamy w procesie kodowania?

1. Identyfikujemy system korekcji stosowany w konkretnej wersji wtryskiwacza.

2. Weryfikujemy dostępny kod i jego przypisanie do egzemplarza.

3. Sprawdzamy, czy po przeprowadzonej naprawie należy wyznaczyć nowy kod.

4. Jeżeli procedura i dostępne wyposażenie przewidują taką możliwość, przeprowadzamy odpowiednie badanie kodujące.

5. Udostępniamy wymagane dane korekcyjne w dokumentacji naprawy.

Po montażu wtryskiwacza do samochodu należy wprowadzić lub zweryfikować dane w sterowniku, jeśli wymaga tego dany system.

C2I, C3I a oznaczenie IMA

W diagnostyce spotykamy również pojęcie IMA – Injektor-Mengen-Abgleich, oznaczające indywidualne wyrównywanie ilości wtryskiwanego paliwa, kojarzone przede wszystkim z technologią Bosch.

Rozróżniamy kodowanie Delphi i Bosch. Nie stosujemy ich formatów zamiennie ani nie zakładamy, że każdy wtryskiwacz Common Rail wykorzystuje ten sam typ kodu.

Kod korekcyjny nie jest metodą naprawy uszkodzonego podzespołu. Najpierw potwierdzamy wymagane parametry hydrauliczne, a dopiero następnie weryfikujemy właściwe dane kodowania.

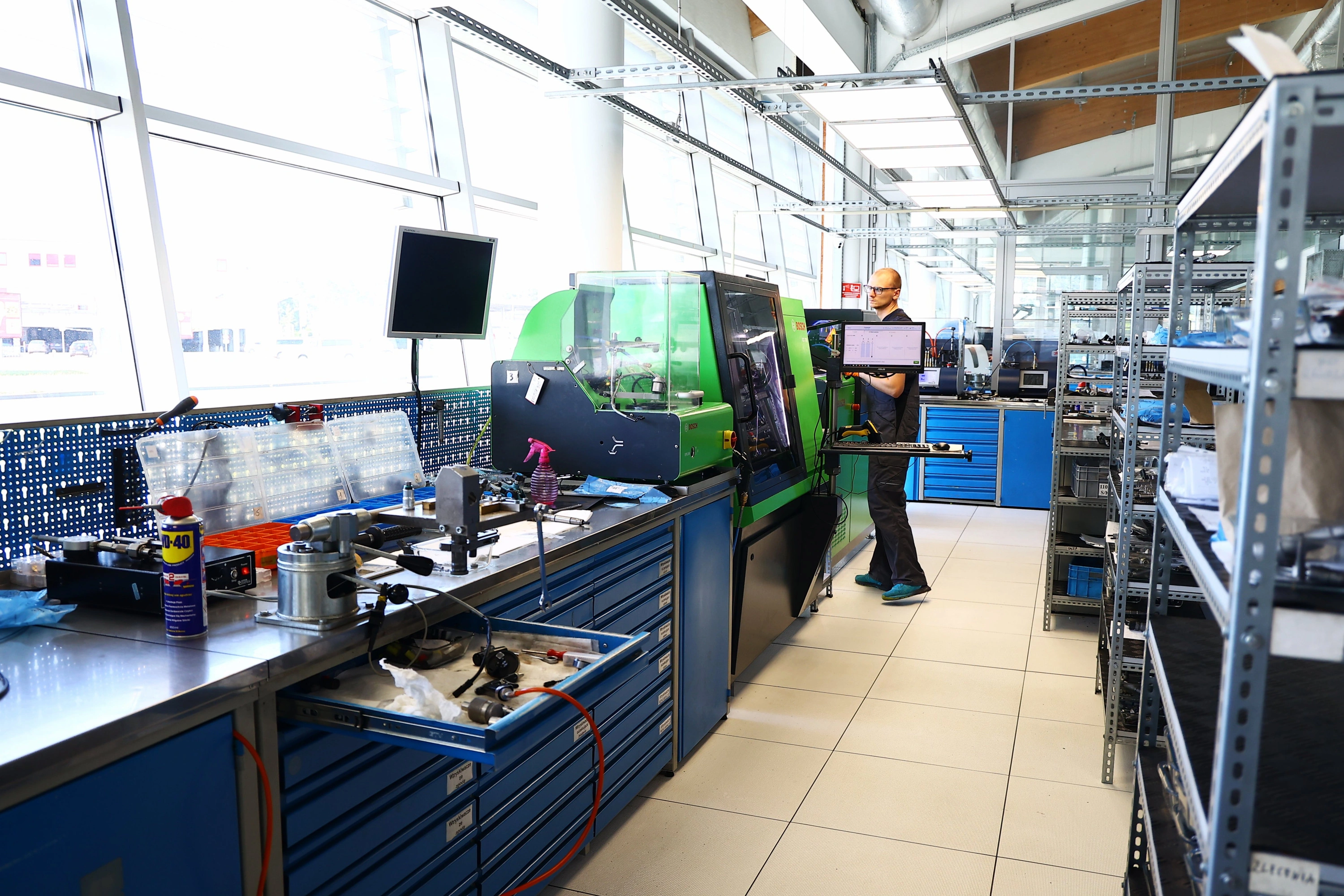

Zaplecze probiercze – równoległe badania wielu wtryskiwaczy

Naszą pracownię wyposażyliśmy w stanowiska przeznaczone do diagnostyki różnych konstrukcji układów wtryskowych Diesla. Dzięki temu dobieramy technologię badania do producenta i rodzaju podzespołu.

Najważniejsze urządzenia przedstawiamy poniżej.

Posiadamy łącznie 15 stanowisk i urządzeń specjalistycznych. Pozwala nam to prowadzić równolegle badania wielu wtryskiwaczy, skracać czas oczekiwania oraz realizować zlecenia obejmujące kilka kompletów.

Cztery Bosch DCI 700 – rozbudowana kontrola Common Rail

Nasze cztery stanowiska Bosch DCI 700 wykorzystujemy do badania zgodnych z nimi konstrukcji Common Rail.

Urządzenia te pozwalają realizować odpowiednie procedury pomiarowe, kontrolować dawki paliwa i dokumentować wyniki zgodnie z wymaganiami obsługiwanych systemów Bosch.

W przypadku Delphi EJBR04201D szczególne znaczenie ma stanowisko Hartridge i plan badań właściwy dla tego wtryskiwacza.

Duża liczba urządzeń Bosch oraz pozostałe wyposażenie pozwalają nam rozdzielać zlecenia według konstrukcji wtryskiwaczy i rodzaju wymaganych badań.

Aby utrzymywać wiarygodność wyników, regularnie serwisujemy stanowiska probiercze, kontrolujemy wyposażenie pomiarowe oraz stosujemy narzędzia dynamometryczne podlegające odpowiednim procedurom metrologicznym.

Czy warto badać wszystkie wtryskiwacze z silnika OM646?

W silnikach wielocylindrowych nieprawidłowe dawkowanie jednego wtryskiwacza może wpływać na równomierność pracy całej jednostki.

Dlatego przy problemach z rozruchem, korekcjami cylindrów lub niestabilną pracą silnika zalecamy kontrolę kompletu.

W badaniu porównawczym sprawdzamy:

• Przelewy poszczególnych egzemplarzy.

• Dawki paliwa w odpowiednich punktach pomiarowych.

• Stabilność pracy wtryskiwaczy.

• Różnice charakterystyk pomiędzy cylindrami.

• Stan techniczny każdego podzespołu.

Nie wymagamy regeneracji wszystkich wtryskiwaczy, jeśli tylko część z nich wykazuje nieprawidłowości. Zakres usługi ustalamy na podstawie rzeczywistych wyników.

Przyjmujemy jeden wtryskiwacz, kilka sztuk albo cały komplet. Dzięki możliwości jednoczesnej pracy na wielu stanowiskach obsługujemy również kilka zestawów w jednym czasie.

Jakie dokumenty wystawiamy po regeneracji?

Po wykonanej usłudze przygotowujemy dokumentację pozwalającą zidentyfikować naprawiany wtryskiwacz i zweryfikować rezultat badań.

Klient otrzymuje:

• Fakturę.

• Certyfikat z dokumentacją przeprowadzonej regeneracji i testów.

• Protokół ze stanowiska probierczego z wynikami pomiarów.

• Dane identyfikacyjne wtryskiwacza.

• Kod korekcyjny uwzględniony w protokole, gdy jego wyznaczenie jest wymagane i przewidziane przez procedurę.

Dokumentujemy wyniki, ponieważ podstawą oceny regeneracji są zmierzone parametry techniczne, a nie samo potwierdzenie wymiany części.

Regeneracja, wtryskiwacz zregenerowany czy nowy?

Oferujemy trzy rozwiązania, dobierane do stanu uszkodzonego egzemplarza i potrzeb klienta.

• Regeneracja własnego Delphi EJBR04201D

Przyjmujemy wtryskiwacz, przeprowadzamy szczegółową ocenę techniczną, wykonujemy wymaganą naprawę i potwierdzamy rezultaty na stanowisku probierczym.

To rozwiązanie pozwala zachować własny egzemplarz po przywróceniu wymaganej sprawności.

• Zakup sprawdzonego wtryskiwacza zregenerowanego

Dostarczamy odpowiednio dobrany podzespół po regeneracji i kontroli parametrów. Rozwiązanie jest szczególnie przydatne, gdy uszkodzony egzemplarz nie kwalifikuje się do naprawy albo istotny jest czas realizacji.

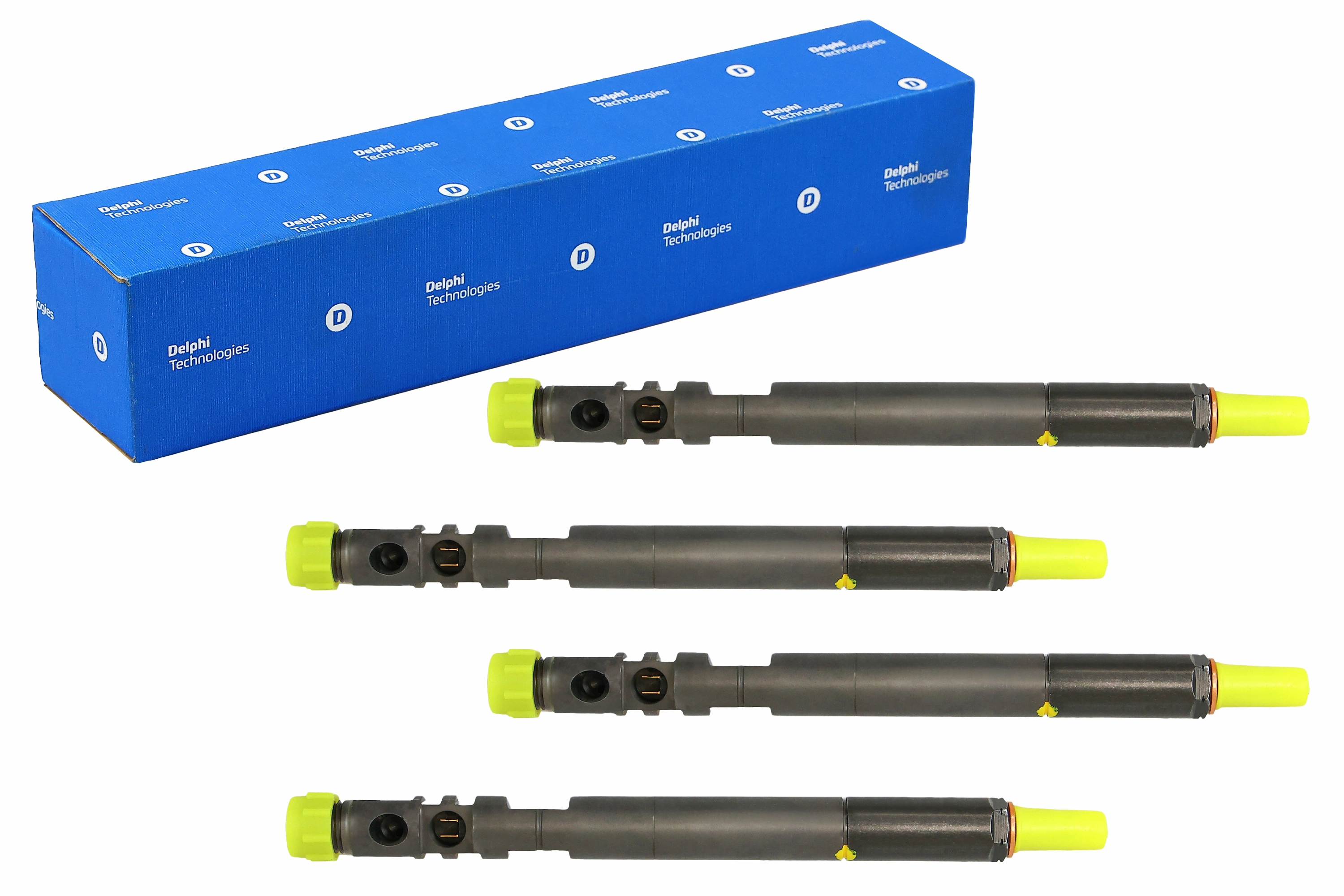

• Zakup nowego wtryskiwacza

Oferujemy również nowe wtryskiwacze, których zgodność weryfikujemy na podstawie numeru katalogowego, oznaczenia OE i w razie potrzeby VIN.

Gwarancja i opieka po wykonaniu usługi

Na regenerowane wtryskiwacze udzielamy 2-letniej gwarancji bez limitu kilometrów, na warunkach określonych w dokumentacji gwarancyjnej.

Zapewniamy również opiekę pogwarancyjną, w ramach której możemy przeprowadzić ponowną kontrolę parametrów wtryskiwacza oraz konsultację dotyczącą układu wtryskowego.

Jeżeli podczas naprawy stwierdzimy obecność wody, osadów lub cząstek metalicznych, zalecamy usunięcie źródła zanieczyszczeń przed ponownym uruchomieniem silnika.

Montaż sprawnego wtryskiwacza do zanieczyszczonego układu może doprowadzić do jego ponownego uszkodzenia.

Organizujemy odbiór i dostawę wtryskiwaczy w całej Polsce

Realizujemy zlecenia wysyłkowe z wykorzystaniem usług DPD, InPost oraz Paczkomatów InPost.

Organizujemy zarówno odbiór podzespołów od klienta, jak i ich transport zwrotny. Nie ma potrzeby samodzielnego zamawiania kuriera.

Po przyjęciu przesyłki identyfikujemy wtryskiwacz, wykonujemy badanie techniczne i ustalamy odpowiedni zakres realizacji. Następnie regenerujemy część lub przygotowujemy zamówiony egzemplarz.

Dzięki liczbie dostępnych stanowisk i organizacji procesu wybrane zlecenia możemy wykonać nawet w jeden dzień roboczy. Termin zależy od zakresu uszkodzeń, dostępności części i nie obejmuje czasu transportu.

Ponad 30 lat doświadczenia w technice Diesla

W Pawlik Diesel Service mamy ponad 30 lat doświadczenia w diagnostyce i regeneracji układów wtryskowych Diesla, w tym elektromagnetycznych i piezoelektrycznych wtryskiwaczy Common Rail.

Nasz zespół tworzą wykwalifikowani inżynierowie, specjaliści i technicy. Regularnie rozwijamy kompetencje poprzez szkolenia techniczne Bosch, aktualizując stosowaną wiedzę i technologie naprawcze.

Dysponujemy rozbudowanym zapleczem Hartridge i Bosch, specjalistycznymi narzędziami pomiarowymi oraz wydzielonym obszarem czystego montażu.

Regenerację EJBR04201D prowadzimy na podstawie rzeczywistych wyników badań, oceny każdej części i ustalonych kryteriów jakościowych. W procesie uczestniczy dwóch specjalistów, a zakończenie naprawy potwierdzamy dwukrotną kontrolą.

Wydajemy wyłącznie wtryskiwacze spełniające wymagane parametry techniczne.

FAQ – pytania dotyczące EJBR04201D

1. Czy nadmierny przelew Delphi EJBR04201D zawsze oznacza konieczność wymiany całego wtryskiwacza?

Nie. Podczas diagnostyki sprawdzamy przyczynę zwiększonego przelewu. Jeżeli uszkodzenie dotyczy elementów możliwych do wymiany, a pozostała konstrukcja spełnia wymagania, możemy przeprowadzić regenerację i zweryfikować jej rezultat.

2. Czy nieprawidłowe korekcje cylindrów potwierdzają uszkodzenie wtryskiwacza?

Nie zawsze. Korekcje mogą wynikać również z różnic kompresji, problemów elektrycznych lub innych nieprawidłowości silnika. Dlatego stan wtryskiwacza potwierdzamy na podstawie odpowiednich pomiarów.

3. Czy po wymianie zaworu sterującego trzeba ponownie badać dawki paliwa?

Tak. W naszej procedurze po regeneracji weryfikujemy kompletną charakterystykę wtryskiwacza, ponieważ wymiana elementu hydraulicznego może zmienić jego parametry dawkowania.

4. Czy mogę zamówić cztery zregenerowane wtryskiwacze EJBR04201D?

Tak. Oferujemy pojedyncze egzemplarze oraz całe komplety. Przed realizacją weryfikujemy zgodność numerów i wymagania systemu wtryskowego.

5. Czy do zamówienia wystarczy numer EJBR04201D?

Pełny numer wtryskiwacza jest podstawowym identyfikatorem. W przypadku dodatkowych wersji lub wątpliwości co do zastosowania sprawdzamy także numer OE i VIN.
