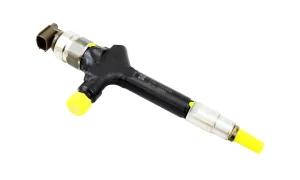

Denso RF7J-13H50 to elektromagnetyczny wtryskiwacz Common Rail przeznaczony do wybranych wersji silników Mazda 2.0 Diesel. W katalogach występuje również pod numerami 095000-5780 oraz DCRI105780. Odpowiada za precyzyjne podawanie paliwa do komory spalania, zarówno podczas pracy na biegu jałowym, jak i przy większym zapotrzebowaniu jednostki napędowej. Prawidłowa charakterystyka wtryskiwacza zależy od szczelności zaworu sterującego, stanu rozpylacza, reakcji elektromagnesu i dokładności współpracy elementów hydraulicznych. Nawet niewielkie zużycie tych części może zmieniać wielkość dawki oraz ilość paliwa odprowadzanego do powrotu.

W naszej pracowni przeprowadzamy diagnostykę i regenerację RF7J-13H50, opierając decyzje na pomiarach oraz indywidualnej ocenie każdego podzespołu. Nie ograniczamy się do wymiany części wskazywanej przez objawy. Najpierw ustalamy źródło nieprawidłowości, następnie dobieramy technologię naprawy i sprawdzamy uzyskane parametry. Dysponujemy 15 specjalistycznymi stanowiskami i urządzeniami diagnostycznymi, wydzieloną strefą czystego montażu i wyposażeniem do szczegółowej inspekcji części. W proces regeneracji jednego wtryskiwacza angażujemy dwóch specjalistów, a po zakończeniu prac wykonujemy dwa badania kontrolne. Przyjmujemy pojedyncze wtryskiwacze oraz pełne komplety. Oferujemy regenerację własnego egzemplarza, zakup części zregenerowanej lub nowej.

Denso 095000-5780 a Mazda RF7J-13H50 – identyfikacja przed naprawą

W przypadku układów Common Rail prawidłowe rozpoznanie wersji wtryskiwacza jest równie ważne jak jego stan techniczny. Pozornie podobne elementy mogą różnić się charakterystyką dawkowania, sposobem sterowania albo wymaganiami dotyczącymi korekcji.

RF7J-13H50 jest oznaczeniem stosowanym przez Mazdę, natomiast 095000-5780 identyfikuje wtryskiwacz w numeracji Denso. W katalogach spotykamy również oznaczenie DCRI105780.

Przed rozpoczęciem prac porównujemy oznaczenia z obudowy, dane katalogowe oraz informacje o samochodzie. W razie niejednoznaczności sprawdzamy numer VIN. Dzięki temu dobieramy właściwą procedurę diagnostyczną i unikamy przypisania parametrów innego wariantu wtryskiwacza.

Do których modeli Mazdy pasuje wtryskiwacz RF7J-13H50?

Opisywany model występuje w katalogowych zastosowaniach wybranych jednostek wysokoprężnych Mazdy 3, Mazdy 5 oraz Mazdy 6. Nie oznacza to jednak, że każda wersja silnika 2.0 CD lub MZR-CD wykorzystuje ten sam wtryskiwacz.

W poszczególnych generacjach samochodów producent stosował różne rozwiązania układu paliwowego. Przed potwierdzeniem zamówienia analizujemy więc zarówno oznaczenie części, jak i wersję pojazdu.

W zestawieniu uwzględniamy wybrane odmiany, w których należy weryfikować numer RF7J-13H50.

Dobór wtryskiwacza potwierdzamy na podstawie numeru OE i oznaczeń Denso. Jeśli dane katalogowe nie pozwalają jednoznacznie określić zgodności, korzystamy z numeru VIN.

Jak zużycie części wpływa na charakterystykę wtrysku?

Wtryskiwacz elektromagnetyczny nie jest jedynie zaworem włączanym i wyłączanym przez sterownik. Wewnątrz znajduje się układ precyzyjnych elementów, których współpraca decyduje o chwili rozpoczęcia wtrysku oraz ilości podanego paliwa.

Wraz z eksploatacją mogą pojawiać się zmiany szczelności i opóźnienia reakcji hydraulicznej. Znaczenie mają zarówno stan zaworu sterującego, jak i powierzchnie współpracujące rozpylacza.

Podczas diagnostyki rozróżniamy kilka charakterystycznych nieprawidłowości.

• Zwiększony przelew wewnętrzny. Ubytek szczelności może powodować nadmierny powrót paliwa, co w określonych warunkach utrudnia osiągnięcie wymaganego ciśnienia w układzie Common Rail.
• Niestabilne małe dawki. Weryfikujemy dawkowanie w obszarze niskiego obciążenia oraz przy krótkich impulsach sterujących, jeżeli są przewidziane we właściwej procedurze. Odchylenia mogą wpływać na pracę biegu jałowego.
• Nieprawidłowy wydatek paliwa. Sprawdzamy, czy wtryskiwacz podaje wymaganą ilość paliwa również przy zwiększonym obciążeniu. Zaniżona i nadmierna dawka wymagają osobnej analizy.
• Problemy z rozpylaczem. Zużycie iglicy i powierzchni prowadzących może zmieniać sposób podawania paliwa oraz powodować nieszczelność.
• Nieprawidłowa odpowiedź elektromagnesu. Kontrolujemy obwód elektryczny i reakcję układu sterującego w zakresie dostępnym dla danego modelu.

Nie zakładamy, że wszystkie wymienione nieprawidłowości występują jednocześnie. Badanie ma wskazać konkretną przyczynę pogorszenia parametrów.

Objawy uszkodzenia wtryskiwaczy w Mazda 2.0 Diesel

Problemy z układem wtryskowym często ujawniają się podczas rozruchu, przy zmianach obciążenia albo na biegu jałowym.

Wśród typowych zgłoszeń spotykamy:

• Długi rozruch zimnego lub rozgrzanego silnika.

• Nierówną pracę i wyczuwalne drgania.

• Zwiększony hałas spalania.

• Spadek mocy oraz pogorszenie reakcji na przyspieszenie.

• Nadmierne dymienie.

• Zwiększone zużycie paliwa.

• Odchylenia korekcji cylindrów.

• Problemy z uzyskaniem wymaganego ciśnienia paliwa.

Takie objawy mogą być spowodowane również przez pompę wysokiego ciśnienia, nieszczelności dolotu, błędy czujników albo zużycie mechaniczne silnika.

Dlatego przed podjęciem regeneracji rozdzielamy diagnozę pojazdu od oceny samego wtryskiwacza. O jego stanie technicznym decydują wyniki badań, nie pojedynczy objaw.

Diagnostyka RF7J-13H50 – pomiary przed demontażem

Przed rozpoczęciem naprawy wykonujemy badania wtryskiwacza na kompatybilnym stanowisku probierczym, jeżeli jego stan umożliwia bezpieczne przeprowadzenie procedury.

Dobieramy odpowiednie warunki ciśnienia i sterowania. Mierzymy rzeczywiste ilości paliwa, analizujemy przelew oraz sprawdzamy zachowanie wtryskiwacza przy kolejnych punktach pomiarowych.

Szczególnie ważna jest powtarzalność dawkowania. Egzemplarz, który osiąga właściwą dawkę tylko w pojedynczym cyklu, może nadal wykazywać niestabilność uniemożliwiającą jego prawidłową eksploatację.

Nie stosujemy tych samych wartości granicznych dla wszystkich wtryskiwaczy Denso. Ciśnienia, czasy impulsów i dopuszczalne zakresy dawek wynikają z planu określonego dla badanego wariantu.

Co oznaczają wybrane skróty w diagnostyce Common Rail?

W dokumentacji różnych stanowisk probierczych możemy spotkać następujące oznaczenia:

• VL (Full Load) – pełne obciążenie; pomiar dawkowania w warunkach wysokiego zapotrzebowania silnika na paliwo.

• EM (Emission Point) – punkt emisyjny; ocena dawki w wybranych warunkach eksploatacyjnych.

• MDP (Minimum Drive Pulse) – minimalny impuls sterujący powodujący rozpoczęcie wtrysku.

• FERT (Full Event Response Time) – parametr określający czasową odpowiedź wtryskiwacza na sterowanie.

Skróty te służą do objaśnienia pojęć spotykanych w diagnostyce Common Rail. Nie oznaczają automatycznie, że wszystkie te punkty występują w planie testowym Denso RF7J-13H50.

Parametry, które analizujemy przy ocenie wtryskiwacza

Poniższe zestawienie przedstawia podstawowe obszary diagnostyki. Zakres rzeczywiście wykonywanych prób zależy od właściwej procedury dla konkretnego egzemplarza.

Co ujawnia kontrola wewnętrznych elementów Denso?

Badanie stanowiskowe wskazuje, w jakim zakresie wtryskiwacz nie spełnia wymagań. Dopiero inspekcja wewnętrznych elementów pozwala określić, co doprowadziło do zmiany jego charakterystyki.

Po demontażu kontrolujemy każdą część osobno. Sprawdzamy powierzchnie prowadzące, miejsca uszczelnienia, elementy zaworu i rozpylacz. Analizujemy również ślady wcześniejszych uszkodzeń mechanicznych oraz ewentualnych ingerencji.

Zanieczyszczenia pochodzące z układu paliwowego

Obecność metalicznych cząstek może wskazywać na uszkodzenie pompy wysokiego ciśnienia lub innego elementu instalacji paliwowej. Cząstki przedostające się do wtryskiwacza mogą prowadzić do zarysowań i zakłócenia pracy precyzyjnych mechanizmów.

Jeśli wykryjemy takie ślady, informujemy o konieczności kontroli pozostałych podzespołów. Sama wymiana zużytych części we wtryskiwaczu nie usunie źródła zanieczyszczeń.

Korozja i oddziaływanie wody

Wilgoć w paliwie może powodować korozję powierzchni, które muszą zachowywać odpowiednią gładkość i szczelność.

Oceniamy lokalizację uszkodzeń oraz ich wpływ na dalszą przydatność części. Elementy niespełniające wymagań technicznych kwalifikujemy do wymiany.

Zużycie i uszkodzenia mechaniczne

Analizujemy ślady tarcia, zatarcia oraz miejscowe deformacje. Sprawdzamy, czy uszkodzenia ograniczają swobodę ruchu elementów lub powodują nieprawidłowy przeciek paliwa.

Do dokumentowania defektów wykorzystujemy fotografie mikroskopowe. Pozwala to dokładniej ocenić stan niewielkich powierzchni roboczych i uzasadnić dobór części zamiennych.

Regeneracja RF7J-13H50 – indywidualny zakres naprawy

Nie realizujemy regeneracji według założenia, że w każdym egzemplarzu należy wymienić identyczny zestaw elementów.

O zakresie prac decydują wyniki pomiarów oraz stan techniczny części po demontażu. W ten sposób rozdzielamy elementy nadające się do dalszej eksploatacji od tych, które utraciły wymagane właściwości.

• Zawór sterujący. Sprawdzamy jego powierzchnie robocze, szczelność i stan elementów współpracujących. Nieprawidłowości w tym obszarze mogą wpływać na wielkość przelewu i dokładność dawkowania.
• Rozpylacz. Oceniamy stan iglicy, powierzchni prowadzących i końcówki rozpylającej. Uszkodzenie tego zespołu może zaburzać podawanie paliwa nawet przy prawidłowo działających pozostałych elementach.
• Korpus i elementy montażowe. Kontrolujemy stan konstrukcji, połączeń oraz uszczelnień. Poważne uszkodzenia korpusu mogą wykluczać skuteczną regenerację.

Do wymiany wybieramy części odpowiadające specyfikacji konkretnego wtryskiwacza. Preferujemy podzespoły oryginalne, a jeżeli nie są dostępne, stosujemy odpowiednio dobrane zamienniki wysokiej jakości.

Nie szlifujemy ani nie polerujemy zużytych elementów precyzyjnych w celu zastąpienia ich prawidłowej wymiany. Wtryskiwacz musi odzyskać wymagane parametry dzięki właściwym częściom i kontrolowanemu procesowi montażu.

Czystość podczas montażu – oddzielamy dwa obszary pracy

Precyzyjne elementy Common Rail są szczególnie podatne na uszkodzenia spowodowane drobnymi zanieczyszczeniami. Cząstki pozostające po demontażu lub czyszczeniu nie mogą przedostawać się do przygotowanego zespołu hydraulicznego.

Dlatego rozdzielamy czynności technologiczne na dwa obszary.

• W strefie prac zanieczyszczających demontujemy dostarczone wtryskiwacze, usuwamy osady, czyścimy części i przygotowujemy je do szczegółowej oceny.
• W strefie czystego montażu przeprowadzamy końcową kontrolę elementów precyzyjnych oraz składamy wtryskiwacze. Zapewniamy tam laboratoryjne warunki czystości. Pomieszczenie jest wyposażone w oczyszczacz powietrza.

Podczas montażu stosujemy odpowiednie narzędzia specjalistyczne i kontrolujemy wymagane momenty dokręcania. Narzędzia dynamometryczne poddajemy stosownym procedurom metrologicznym.

Tak zorganizowany proces ogranicza ryzyko, że wtryskiwacz po naprawie zostanie ponownie zanieczyszczony już podczas składania.

Podwójna kontrola jakości po regeneracji

Przy każdym regenerowanym wtryskiwaczu pracuje dwóch wykwalifikowanych specjalistów. Umożliwia to dodatkowe sprawdzenie kwalifikacji części, poprawności montażu i zgodności parametrów po wykonanej naprawie.

Kontrolę końcową realizujemy w dwóch etapach.

• Pierwsze badanie pozwala nam sprawdzić wymagane dawki paliwa, szczelność, przelew i inne parametry wskazane w planie testowym.
• Drugie badanie służy ponownej weryfikacji wyników. Zwracamy uwagę na stabilność i powtarzalność dawkowania, ponieważ prawidłowy pojedynczy pomiar nie zawsze wystarcza do potwierdzenia sprawności.

Jeśli wykryjemy odchylenia, ponownie analizujemy wtryskiwacz. W razie potrzeby wykonujemy dopuszczalne czynności naprawcze i przeprowadzamy kolejne badania.

Kiedy nie dopuszczamy wtryskiwacza do dalszej eksploatacji?

Nie wszystkie uszkodzenia można wyeliminować przez wymianę elementów. Poważne defekty konstrukcyjne lub niemożność osiągnięcia wymaganych dawek i szczelności wykluczają pozytywną kwalifikację.

Nie wydajemy jako sprawnego wtryskiwacza, którego parametry pozostają poza wymaganym zakresem. W takim przypadku proponujemy odpowiednio dobrany egzemplarz zregenerowany albo nowy.

Indywidualne dane korekcyjne wtryskiwaczy Denso

W wybranych układach Denso sterownik silnika wykorzystuje dane pozwalające uwzględnić różnice w charakterystyce poszczególnych wtryskiwaczy.

Wymagania dotyczące kodu, jego wprowadzania do sterownika lub adaptacji zależą od wersji układu paliwowego i konkretnego samochodu.

Przed wydaniem wtryskiwacza sprawdzamy właściwy sposób identyfikacji oraz wymagania dotyczące danych korekcyjnych. Jeżeli dana procedura obejmuje ich wyznaczenie lub kontrolę, uwzględniamy to w zakresie realizowanej usługi.

Nie przenosimy do Denso formatów C2I i C3I właściwych dla określonych konstrukcji Delphi ani nie zakładamy zgodności z systemami stosowanymi przez innych producentów.

Najpierw potwierdzamy prawidłową pracę hydrauliczną i elektryczną wtryskiwacza. Kodowanie nie jest metodą naprawy niesprawnego zaworu lub rozpylacza.

Po zamontowaniu podzespołu w samochodzie należy przeprowadzić czynności przewidziane przez producenta pojazdu i zastosowany sterownik.

Stanowiska probiercze i wyposażenie naszej pracowni

Dysponujemy urządzeniami pozwalającymi wykonywać równoległe badania różnych typów wtryskiwaczy i podzespołów układów Diesla.

Wyposażenie dobieramy zawsze do konstrukcji oraz dostępnego planu testowego. Nie traktujemy stanowisk różnych producentów jako urządzeń zamiennych bez potwierdzenia ich kompatybilności.

W przypadku RF7J-13H50 stosujemy procedurę diagnostyczną właściwą dla Denso. Pozostałe urządzenia wykorzystujemy zgodnie z ich przeznaczeniem i obsługiwanym zakresem badań.

Łącznie dysponujemy 15 stanowiskami i urządzeniami specjalistycznymi. Dzięki temu możemy równolegle badać wiele wtryskiwaczy i sprawniej obsługiwać zlecenia obejmujące pełne komplety.

Diagnostyka kompletu wtryskiwaczy z Mazdy 2.0 Diesel

W przypadku nierównej pracy silnika lub nieprawidłowych korekcji cylindrów warto ocenić nie tylko wtryskiwacz wskazywany jako najbardziej podejrzany.

Jeżeli otrzymujemy komplet czterech egzemplarzy, porównujemy ich parametry w tych samych warunkach pomiarowych. Analizujemy przelewy, wielkości dawek oraz stabilność działania.

Pozwala to ustalić, czy problem dotyczy jednego wtryskiwacza, czy kilku podzespołów wykazujących podobne oznaki zużycia.

Badanie kompletu nie oznacza konieczności regeneracji wszystkich czterech sztuk. Każdy egzemplarz kwalifikujemy osobno, zgodnie z wynikami diagnostyki.

Przyjmujemy również pojedyncze wtryskiwacze oraz zestawy niepełne. Dzięki wielu stanowiskom diagnostycznym możemy prowadzić badania równolegle.

Trzy możliwości realizacji usługi RF7J-13H50

W zależności od stanu posiadanego podzespołu oraz oczekiwanego terminu oferujemy trzy rozwiązania.

• Regeneracja dostarczonego wtryskiwacza

Sprawdzamy konkretny egzemplarz, ustalamy przyczynę uszkodzenia i kwalifikujemy części. Następnie przeprowadzamy niezbędną wymianę elementów, montaż i końcowe badania. Rozwiązanie to pozwala zachować własny wtryskiwacz po przywróceniu wymaganych parametrów.

• Zakup wtryskiwacza po regeneracji

Możemy dostarczyć wcześniej przygotowany i przetestowany podzespół zgodny z wymaganym numerem katalogowym. To także możliwość dla klientów, których dotychczasowy wtryskiwacz ma uszkodzenia wykluczające skuteczną naprawę.

• Zakup nowego wtryskiwacza Denso

Oferujemy również nowe wtryskiwacze. Przed realizacją zamówienia sprawdzamy oznaczenie OE, numer Denso i zgodność z konkretnym samochodem. Wybór rozwiązania uzależniamy od wyniku diagnostyki, dostępności części oraz potrzeb klienta.

Protokół badań, certyfikat i gwarancja

Po zakończonej regeneracji przygotowujemy dokumenty potwierdzające wykonaną usługę.

Klient otrzymuje fakturę, certyfikat regeneracji i protokół ze stanowiska probierczego. W dokumentacji uwzględniamy identyfikację wtryskiwacza oraz odpowiednie wyniki badań.

Jeżeli procedura wymaga określonych danych korekcyjnych, weryfikujemy je i przekazujemy zgodnie z zakresem wykonanej usługi.

Na regenerowane wtryskiwacze udzielamy 24-miesięcznej gwarancji bez limitu kilometrów, zgodnie z warunkami gwarancyjnymi. Zapewniamy również obsługę pogwarancyjną i możliwość ponownej kontroli parametrów.

W razie wykrycia opiłków lub wody informujemy o potrzebie sprawdzenia pozostałych elementów instalacji paliwowej. Regenerowany wtryskiwacz powinien pracować w układzie wolnym od zanieczyszczeń mogących doprowadzić do kolejnej awarii.

Regeneracja wysyłkowa – DPD i InPost na terenie całej Polski

Organizujemy odbiór uszkodzonych wtryskiwaczy od klientów z całego kraju. Korzystamy z usług DPD, InPost i Paczkomatów InPost.

Po otrzymaniu przesyłki identyfikujemy podzespół, wykonujemy diagnostykę i ustalamy zakres naprawy. Następnie przeprowadzamy regenerację albo przygotowujemy odpowiedni wtryskiwacz zregenerowany lub nowy.

Nie trzeba samodzielnie zamawiać kuriera – możemy zorganizować transport w obie strony.

W przypadku wybranych napraw realizacja jest możliwa nawet w jeden dzień roboczy. Ostateczny termin zależy od rodzaju uszkodzenia i dostępności części. Czas przewozu jest liczony oddzielnie.

Doświadczenie i technologia naprawy wtryskiwaczy Denso

W Pawlik Diesel Service mamy ponad 30 lat doświadczenia w diagnostyce i regeneracji układów wtryskowych Diesla. Naszą kadrę tworzą doświadczeni inżynierowie, specjaliści oraz technicy, którzy regularnie rozwijają kwalifikacje, również poprzez szkolenia techniczne Bosch.

W regeneracji Denso RF7J-13H50 wykorzystujemy kontrolę mikroskopową, indywidualną kwalifikację części, wydzieloną strefę czystego montażu i odpowiednio dobrane narzędzia pomiarowe.

Każdy wtryskiwacz poddajemy weryfikacji z udziałem dwóch specjalistów, a zakończenie naprawy potwierdzamy dwukrotnym badaniem parametrów.

Do dalszej eksploatacji dopuszczamy wyłącznie egzemplarze spełniające wymagania odpowiedniego planu testowego.

FAQ – wtryskiwacz Denso RF7J-13H50

1. Jak rozpoznać wtryskiwacz RF7J-13H50?

Najważniejsze są oznaczenia widoczne na części. RF7J-13H50 to numer OE Mazdy, powiązany z numerem Denso 095000-5780 i oznaczeniem DCRI105780. Zgodność z samochodem możemy dodatkowo potwierdzić po VIN.

2. Czy zwiększony przelew oznacza uszkodzenie całego wtryskiwacza?

Nie zawsze. Przyczyną może być zużycie elementów odpowiedzialnych za szczelność hydrauliczną. Możliwość regeneracji potwierdzamy po badaniu i kontroli wewnętrznych części.

3. Czy po regeneracji wtryskiwacz jest ponownie testowany?

Tak. Wykonujemy dwa badania kontrolne, weryfikując wymagane dawki, przelew, szczelność i powtarzalność parametrów.

4. Czy mogę zamówić tylko jeden wtryskiwacz do Mazdy?

Tak. Oferujemy pojedyncze egzemplarze oraz pełne komplety. Przed realizacją sprawdzamy zgodność numeru z samochodem.

5. Czy wtryskiwacz Denso wymaga kodowania po montażu?

Zależy to od wersji sterownika i układu wtryskowego. Sprawdzamy wymagania konkretnego zastosowania i informujemy o niezbędnych czynnościach.
