Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Opel Grandland X pierwszej generacji GDI 1.2 Turbo i 1.6 PHEV już od 49 zł

W naszym serwisie diagnozujemy benzynowe układy wtrysku pośredniego MPI/PFI oraz bezpośredniego GDI, FSI, TFSI, TSI, EcoBoost i innych konstrukcji. Pracujemy na specjalistycznych stanowiskach probierczych, a wyniki analizuje zespół techników zajmujących się układami wtryskowymi. Stan przekazanej części zapisujemy jeszcze przed rozpoczęciem czyszczenia.

Jakie badania powinny być wykonywane przy wtryskiwaczach benzynowych?

Nie każda niesprawność oznacza niestabilną pracę. Wtryskiwacz może za każdym razem podawać niemal identyczną ilość benzyny, ale ta ilość może być stale za mała w porównaniu z pozostałymi elementami. Właśnie na takim przypadku opieramy przykładową diagnostykę Grandland X.

Podane wartości mają charakter orientacyjny i pokazują sposób analizy. Nie są parametrami referencyjnymi konkretnego numeru wtryskiwacza.

Dawka przeliczona na pojedynczą aktywację. Przy 1.2 Turbo wykonujemy przykładowo serię 240 aktywacji. Trzy wtryskiwacze podają łącznie odpowiednio 18,2 ml, 18,3 ml i 17,0 ml. Po przeliczeniu otrzymujemy około 0,0758 ml, 0,0763 ml i 0,0708 ml na jedną aktywację. Trzecia sztuka dawkuje więc mniej, mimo że wynik nie jest przypadkowy ani chaotyczny.

Powtórzenie potwierdza charakter odchylenia. Drugie wykonanie tego samego programu daje dla trzeciej sztuki 17,1 ml. Różnica względem wcześniejszych 17,0 ml jest minimalna, czyli wtryskiwacz pracuje bardzo powtarzalnie, ale na niewłaściwym poziomie. To zupełnie inny przypadek niż element, którego kolejne dawki mocno się wahają.

Szczelność sprawdzamy niezależnie od dawkowania. W komplecie z 1.6 PHEV cztery sztuki mogą uzyskać podobny wynik ilościowy, przykładowo 26,0–26,2 ml, a mimo tego jedna po zamknięciu przepuszcza 0,04 ml w ciągu 140 s. Prawidłowa dawka podczas pracy nie potwierdza więc prawidłowego odcięcia paliwa.

Czas reakcji pomaga wykluczać kolejne przyczyny. Jeżeli plan testowy umożliwia zastosowanie RSP, przy trzech elementach z 1.2 Turbo możemy uzyskać przykładowo 0,81 ms, 0,83 ms i 0,82 ms. Wtryskiwacz z niższą dawką nie odstaje wtedy czasem reakcji. Nie przypisujemy więc zaniżonego wyniku automatycznie opóźnionemu otwieraniu.

Kontrola elektryczna ma własne znaczenie. Jej zakres dobieramy do konkretnej konstrukcji i sposobu sterowania wtryskiwaczem GDI. Nie przyjmujemy jednej wartości elektrycznej dla wszystkich odmian i nie zastępujemy takim pomiarem właściwego testu hydraulicznego.

Rozpylanie kontrolujemy osobno. Ilość medium może zgadzać się z pozostałymi elementami, a struga nadal może być nierównomierna albo przesunięta. Dlatego podczas aktywnej pracy obserwujemy nie tylko liczbę mililitrów, ale również sposób podawania medium przez końcówkę.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Dlaczego każdy wtryskiwacz powinien być badany indywidualnie i dlaczego warto sprawdzić cały komplet?

W Grandland X mamy dwa różne układy cylindrów. 1.2 Turbo wykorzystuje trzy wtryskiwacze, natomiast benzynowa jednostka 1.6 w PHEV ma cztery. W obu przypadkach każdą sztukę zachowujemy jako oddzielny obiekt pomiarowy.

• Jeden prawidłowy wynik nie potwierdza stanu pozostałych elementów.
• Każda sztuka może mieć inny stopień zużycia oraz inną charakterystykę dawkowania.
• Przy komplecie od razu widzimy, czy jeden element stale pozostaje poniżej pozostałych.
• Osobno zestawiamy dawkowanie, szczelność, reakcję i rozpylanie.
• Trzy wtryskiwacze z 1.2 Turbo oraz cztery z 1.6 PHEV mieszczą się jednocześnie na GDU.4R-X.
• Porównanie całego zestawu pozwala ocenić równomierność zasilania cylindrów.

Wtryskiwacz, który dwa razy daje 17,0–17,1 ml, nie jest niestabilny. Dopiero zestawienie go z elementami osiągającymi około 18,2–18,3 ml pokazuje, że jego problem polega na stale mniejszym dawkowaniu.

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

Pierwszym etapem jest identyfikacja, ponieważ sama informacja Grandland X nie wystarcza do prawidłowego doboru procedury. Odczytujemy numer z korpusu, ustalamy producenta oraz potwierdzamy konkretny wariant bezpośredniego wtrysku GDI.

Następnie oglądamy końcówkę, przyłącza paliwowe, korpus, złącze oraz miejsca uszczelnienia. Zapisujemy ślady korozji, deformacje, pęknięcia i wcześniejsze ingerencje. Kontrolujemy także część elektryczną w zakresie odpowiednim dla konstrukcji.

Każda sztuka otrzymuje oznaczenie związane z konkretnym zleceniem. Dopiero po tym dobieramy właściwe mocowanie, przewody, adapter oraz program badania. Obsługujemy między innymi elementy Bosch, Continental, Siemens VDO, Delphi i Denso, ale procedurę zawsze odnosimy do konkretnego numeru części.

Wtrysk pośredni kontra bezpośredni

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy

Nie zaczynamy od założenia, że wtryskiwacz potrzebuje po prostu większego przepływu. W przykładzie z 1.2 Turbo wiemy już, że element powtarza wynik 17,0–17,1 ml, podczas gdy dwie pozostałe sztuki osiągają ponad 18 ml. Po procesie będziemy więc szukać przede wszystkim zmiany poziomu dawkowania, a nie poprawy jego stabilności.

W naszej pracowni zakres dobieramy do budowy części:

• płuczemy wewnętrzny tor podczas odpowiednio sterowanej pracy wtryskiwacza;
• stosujemy flushing i backflush w konstrukcjach, które pozwalają na taki proces;
• oczyszczamy obszar końcówki odpowiedzialny za prawidłowe podawanie paliwa;
• wykorzystujemy czyszczenie ultradźwiękowe tylko przy elementach zgodnych z tą metodą;
• po zakończeniu procesu ponownie przygotowujemy część do właściwego testu stanowiskowego.

Zakres regeneracji wtryskiwaczy benzynowych ustalamy po analizie konstrukcji i wyniku wejściowego. Osad można usunąć, ale zużycie powierzchni roboczej albo problem elektryczny wymaga osobnej oceny.

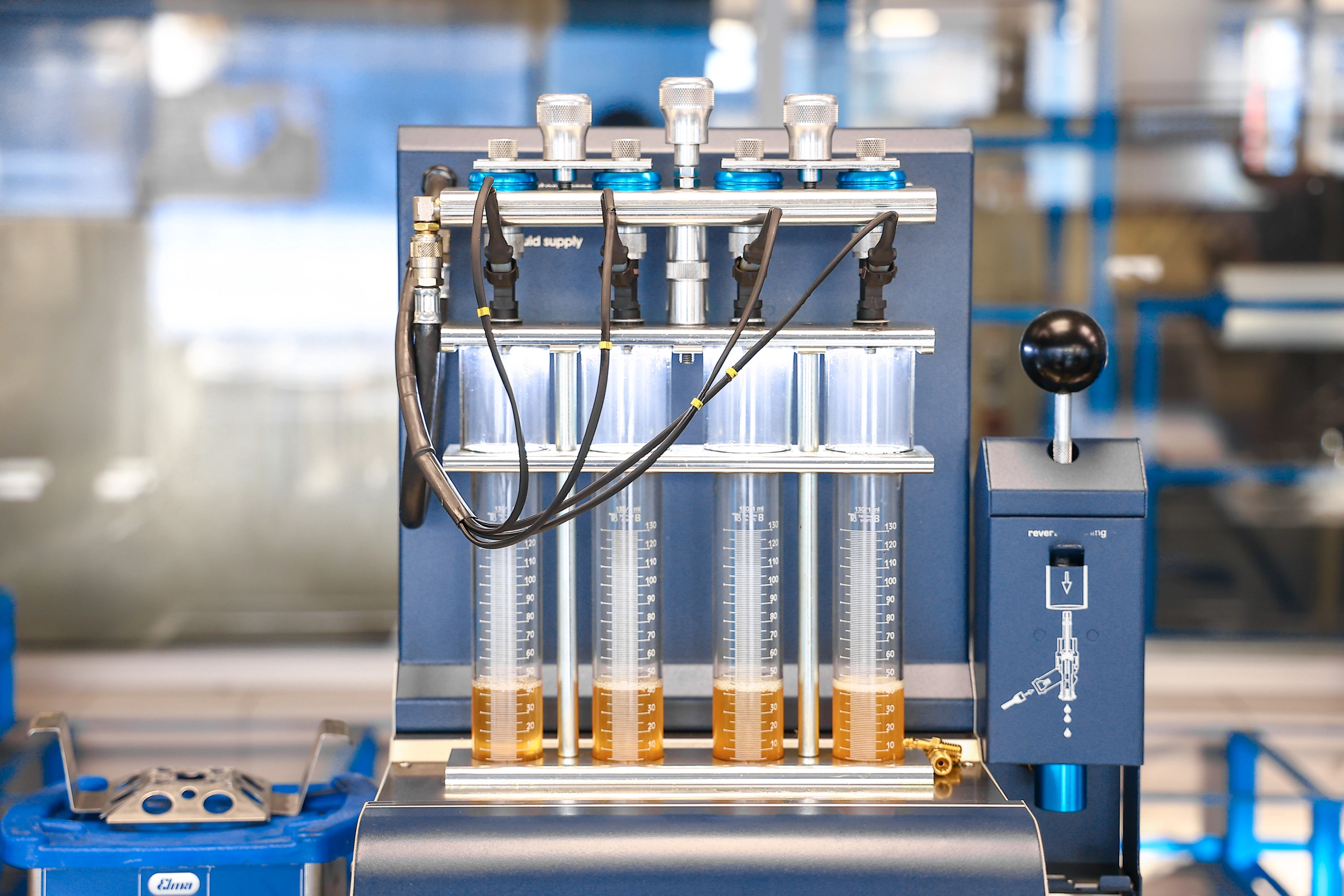

Carbon Zapp GDU.4R-X

Przy Grandland X szczególnie użyteczna jest możliwość badania pełnego zestawu bez dzielenia go na kilka partii. GDU.4R-X posiada cztery pozycje dla wtryskiwaczy, więc komplet trzech sztuk z 1.2 Turbo oraz czterech z 1.6 PHEV mieści się w jednym ustawieniu. Urządzenie obsługuje GDI, a także klasyczne benzynowe EFI.

Dla obsługiwanych konstrukcji wysokociśnieniowych maksymalna zdolność stanowiska wynosi 650 bar. Nie oznacza to badania wtryskiwacza Grandland X przy 650 bar – rzeczywiste ciśnienie wynika z numeru części i planu testowego.

Dynamiczny sensor ilościowy pracuje w zakresie 1–1000 ml/min. Dla tego toru producent podaje dokładność ±0,1% i powtarzalność ±0,05%. Są to parametry sensora dynamicznego, a nie tolerancja konkretnego wtryskiwacza ani ogólna dokładność wszystkich funkcji urządzenia.

W zależności od programu badamy dawkowanie, wydatek, szczelność i powtarzalność. GDU.4R-X obsługuje również pomiar reakcji przez sensor RSP, reverse flushing oraz kodowanie kompatybilnych zastosowań GDI. Dla klasycznych MPFI dostępny jest również tor niskociśnieniowy 0–10 bar, którego nie utożsamiamy z procedurą Grandland X GDI.

Interpretacja nie sprowadza się do sprawdzenia, czy wynik znajduje się wysoko czy nisko. Zestawiamy wartości pomiarowe z odpowiednimi danymi odniesienia i planem urządzenia, a całość ocenia technik na podstawie przebiegu całego testu. Powtarzalne 17,0 ml może być równie ważnym sygnałem jak niestabilna dawka – problem jest po prostu innego rodzaju.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie wykonujemy tylko w tych systemach, w których konkretna technologia przewiduje indywidualne dane korekcyjne.

• Najpierw potwierdzamy numer wtryskiwacza i sprawdzamy, czy jego aplikacja rzeczywiście wykorzystuje kod indywidualny.
• Jeżeli system tego wymaga, charakterystykę konkretnej sztuki ustalamy na podstawie właściwych pomiarów.
• Dwa elementy tego samego typu nie muszą mieć idealnie identycznej charakterystyki, dlatego informacja korekcyjna odnosi się do jednej sztuki.
• Sterownik wykorzystuje takie dane przy obliczaniu dawki, co w odpowiednich systemach pomaga dokładniej sterować pracą silnika, spalaniem i emisją.
• Nie generujemy kodu bez potrzeby wynikającej z technologii, nawet jeżeli stanowisko posiada taką funkcję.

Rewitalizacja elementów piezoelektrycznych. GDU.4R-X posiada funkcję regeneracji stosu piezo w kompatybilnych konstrukcjach GDI. Wykorzystujemy ją tylko wtedy, gdy rzeczywista budowa części oraz diagnostyka uzasadniają taką procedurę.

Co otrzymuje klient?

Po zakończeniu zlecenia przekazujemy dane, na podstawie których widać stan konkretnie przebadanych elementów.

• Pokazujemy wynik zapisany przed rozpoczęciem procesu oraz rezultat kontroli końcowej.
• Przekazujemy najważniejsze wartości dotyczące dawkowania i wydatku.
• Wynik próby szczelności opisujemy oddzielnie od pomiaru ilościowego.
• Jeżeli plan obejmuje RSP, dołączamy także informację dotyczącą reakcji.
• Uwzględniamy ocenę sposobu rozpylania.
• Przy 1.2 Turbo porównujemy trzy sztuki, a przy 1.6 PHEV cały czteroelementowy komplet.
• Przygotowujemy indywidualny protokół parametrów i certyfikat badania stanowiskowego.
• Przed zakończeniem obsługi wykonujemy kontrolę jakości.

Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje diagnostyka wtryskiwaczy Opel Grandland X?

Wersje 1.2 Turbo oraz 1.6 PHEV objęte artykułem korzystają z bezpośredniego wtrysku benzyny. Diagnostyka jednego wtryskiwacza GDI kosztuje 103 zł netto. Cena jednej sztuki obejmuje test wstępny, czyszczenie wykonane w naszej pracowni i kontrolę końcową.

Dla pośredniego MPI/PFI stawka wynosi 45 zł netto za sztukę. Obie wartości dotyczą pojedynczego elementu.

Przed kontaktem przygotuj numer starego wtryskiwacza albo VIN. Na tych danych opieramy dobór odpowiedniego wariantu.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Elementy z Grandland X przyjmujemy również wysyłkowo, dlatego cały proces można przeprowadzić bez osobistego dostarczania części. Organizujemy odbiór, przyjmujemy przesyłki z całego kraju, a po zakończeniu obsługi wysyłamy wtryskiwacze pod wskazany adres przez DPD, InPost lub Paczkomat.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie, a dostępność części może wpłynąć na termin przygotowania przesyłki. Dostępny podzespół nowy albo zregenerowany może zostać wysłany nawet w ciągu 24 godzin.

Jak przygotować część do wysyłki? Zabezpieczamy przede wszystkim końcówki i króćce przed uderzeniem oraz zanieczyszczeniem. Elementy powinny być unieruchomione w paczce, a do opakowania należy dołączyć dane umożliwiające identyfikację zlecenia.

Jak wygląda zlecenie krok po kroku?

• Otrzymujemy numer wtryskiwacza lub VIN i potwierdzamy właściwy wariant.
• Ustalamy odbiór albo sposób dostarczenia przesyłki.
• Po przyjęciu części wykonujemy pomiar wejściowy.
• Następnie przeprowadzamy czyszczenie i powtarzamy potrzebne próby.
• Przekazujemy wynik i informujemy o dalszym zakresie, jeżeli jest potrzebny.
• Po zakończeniu obsługi przygotowujemy element albo dobrany podzespół do wysyłki zwrotnej.

Po ponownym montażu ważne jest również prawidłowe odpowietrzenie układu wtryskowego benzynowego, ponieważ powietrze pozostające w torze paliwowym może zaburzać pierwsze uruchomienie.

Korekty paliwowe

• STFT jest bieżącą korektą, którą sterownik zmienia szybko wraz z aktualnymi warunkami pracy.
• LTFT pokazuje adaptację utrzymującą się dłużej.
• Wartość dodatnia oznacza zwiększanie obliczonej dawki paliwa.
• Wartość ujemna oznacza jej zmniejszanie.

Przykładowe STFT +6% oznacza chwilowe dodawanie około 6% względem dawki bazowej. Przy LTFT -4% sterownik w dłuższej perspektywie ogranicza ilość benzyny.

Nie wykorzystujemy korekty do wskazania jednej konkretnej sztuki. Jej wartość zależy również od ciśnienia paliwa, szczelności dolotu, pomiaru powietrza, pracy sond lambda i wielu innych parametrów. Dopiero badanie wymontowanych elementów pokazuje, czy jeden z wtryskiwaczy rzeczywiście stale podaje mniej niż pozostałe.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

W bezpośrednim GDI odchylenie może powstać w kilku różnych miejscach. Część zanieczyszczeń wpływa przede wszystkim na przepływ, inne problemy pojawiają się przy zamykaniu albo formowaniu strugi.

Do przyczyn zaliczamy:

• nagar i osady w obszarze końcówki oraz części roboczych;
• drobne zanieczyszczenia obecne w paliwie;
• ograniczenie przekroju precyzyjnych kanałów;
• zmiany w części elektrycznej lub elemencie wykonawczym;
• zużycie powierzchni odpowiedzialnych za szczelne odcięcie paliwa;
• pogorszenie stanu rozpylacza.

Możliwe konsekwencje to:

• nierównomierna praca cylindrów;
• większe zużycie benzyny;
• szarpanie przy zmianach obciążenia;
• słabsza odpowiedź jednostki napędowej;
• niewłaściwa regulacja mieszanki;
• zwiększone obciążenie katalizatora i układu oczyszczania spalin.

Przy wysokim spalaniu związanym z pracą wtryskiwaczy benzynowych nie wskazujemy części wyłącznie na podstawie objawu. Stan wtryskiwacza potwierdzamy dopiero pomiarem na stanowisku.

Nie istnieje również jeden przebieg, po którym element automatycznie staje się niesprawny. Na to, ile wytrzymują wtryskiwacze benzynowe, wpływa sposób pracy całego układu, paliwo, temperatura oraz rzeczywisty stan mechaniczny części.

Benzyna podczas dłuższego przechowywania starzeje się i może pozostawiać osady. Biokomponenty zwiększają znaczenie wilgoci obecnej w instalacji, a z paliwem mogą trafiać również drobne zanieczyszczenia. Nie traktujemy jakości paliwa jako przyczyny każdej awarii, ale uwzględniamy ją przy ocenie warunków, w których pracowały precyzyjne elementy GDI.

Dlaczego warto wybrać specjalistyczny serwis?

Grandland X dobrze pokazuje, dlaczego samo stwierdzenie wtryskiwacz działa jest niewystarczające. Element może otwierać się za każdym razem, zachowywać świetną powtarzalność, a mimo tego stale podawać kilka procent mniej paliwa od pozostałych.

W naszej pracowni łączymy:

• ponad 30 lat doświadczenia przy układach wtryskowych;
• specjalistyczne stanowiska do benzynowego GDI i MPI/PFI;
• Carbon Zapp GDU.4R-X z czterema pozycjami pomiarowymi;
• wysokociśnieniowe programy dla bezpośredniego wtrysku;
• pomiar przed rozpoczęciem czyszczenia;
• wydzielone miejsca do diagnostyki, czyszczenia i kontroli;
• system oznaczania każdej części i przypisywania jej do zlecenia;
• ponowne badanie po wykonanym procesie;
• dokumentację rzeczywistych wyników;
• kodowanie kompatybilnych aplikacji;
• obsługę zarówno trzy-, jak i czteroelementowych kompletów Grandland X;
• możliwość realizacji zlecenia wysyłkowo.

W przypadku opisanym w artykule nie szukamy po czyszczeniu mniejszego rozrzutu, bo rozrzut już wcześniej był niewielki. Szukamy przesunięcia całego, powtarzalnego wyniku z około 17,0 ml do poziomu pozostałych elementów. To właśnie odróżnia prawidłową interpretację od patrzenia wyłącznie na pojedynczą liczbę.

FAQ

Czy wtryskiwacze z Grandland X 1.2 Turbo i 1.6 PHEV można traktować jako ten sam komplet?
Nie. Obie wersje korzystają z GDI, ale mają inne jednostki napędowe i inne numery części. Każdy wariant identyfikujemy osobno.

Czy hybryda PHEV nadal wymaga diagnostyki benzynowych wtryskiwaczy?
Tak. Tryb elektryczny nie usuwa benzynowego układu zasilania. Gdy silnik spalinowy pracuje, jego cztery wtryskiwacze GDI nadal muszą prawidłowo dawkować i pozostawać szczelne.

Czy bardzo powtarzalny wynik może być nieprawidłowy?
Tak. Wtryskiwacz może za każdym razem podawać niemal identyczną dawkę, ale stale niższą niż pozostałe elementy zestawu.

Czy komplet 1.6 PHEV trzeba dzielić na dwie serie?
Nie. GDU.4R-X obsługuje do czterech wtryskiwaczy jednocześnie, więc czteroelementowy komplet mieści się na jednym stanowisku.

Co robimy, jeżeli po czyszczeniu dawka nadal pozostaje wyraźnie za mała?
Nie przedstawiamy samego czyszczenia jako zakończonej naprawy. Wynik wykorzystujemy do dalszej oceny stanu części i ustalenia właściwego zakresu obsługi albo doboru odpowiedniego podzespołu.

Sprawdzenie czyszczenie i regeneracja wtryskiwaczy Opel Grandland X

Wtryskiwacze GDI z Opel Grandland X pierwszej generacji 1.2 Turbo oraz 1.6 PHEV przyjmujemy do diagnostyki i procesu serwisowego w Pawlik Diesel Service. Przygotuj numer odczytany z części albo VIN i zadzwoń pod 601 856 277, aby sprawdzić cenę oraz dostępność właściwego wariantu.

Przekazane do naszej pracowni elementy diagnozujemy, czyścimy i poddajemy kontroli końcowej. Jeżeli właściwy podzespół zregenerowany albo nowy jest dostępny, sprawdzamy również taką możliwość. Organizujemy odbiór kurierski i wysyłkę w całej Polsce.

Cena dostępność i zlecenie odbioru: 601 856 277.
