Regeneracja czyszczenie i testy wtryskiwaczy benzynowych Opel Corsa F MPI PFI GDI 1.2 Turbo i Hybrid już od 49 zł

Stan wtryskiwacza określamy na podstawie pomiarów wykonanych w kontrolowanych warunkach. W naszej pracowni diagnozujemy benzynowy wtrysk pośredni MPI/PFI oraz układy bezpośrednie GDI, FSI, TFSI, TSI, EcoBoost i pokrewne konstrukcje. Korzystamy ze stanowisk probierczych przeznaczonych do konkretnych technologii, a uzyskane dane analizują technicy specjalizujący się w układach paliwowych.

W Opel Corsa F rodzaj układu zależy od wersji silnika. 1.2 75 KM wykorzystuje MPI/PFI, natomiast 1.2 Turbo oraz 1.2 Hybrid należą do konstrukcji z bezpośrednim wtryskiem benzyny GDI. Wszystkie opisane jednostki są trzycylindrowe, ale różnice w sposobie podawania paliwa powodują, że nie stosujemy dla nich jednej wspólnej procedury badania.

CORSA F NAJWAŻNIEJSZE DANE

Diagnostyka wtryskiwaczy benzynowych Opel Corsa F

MPI/PFI • GDI

Układy: wtrysk pośredni MPI/PFI oraz bezpośredni GDI

Silniki: 1.2 1.2 Turbo i 1.2 Hybrid

Pomiar: badanie wejściowe i porównanie po czyszczeniu

Wynik: protokół z parametrami konkretnej części

Termin: realizacja planowana na 1 dzień roboczy

Przygotuj: numer wtryskiwacza lub VIN

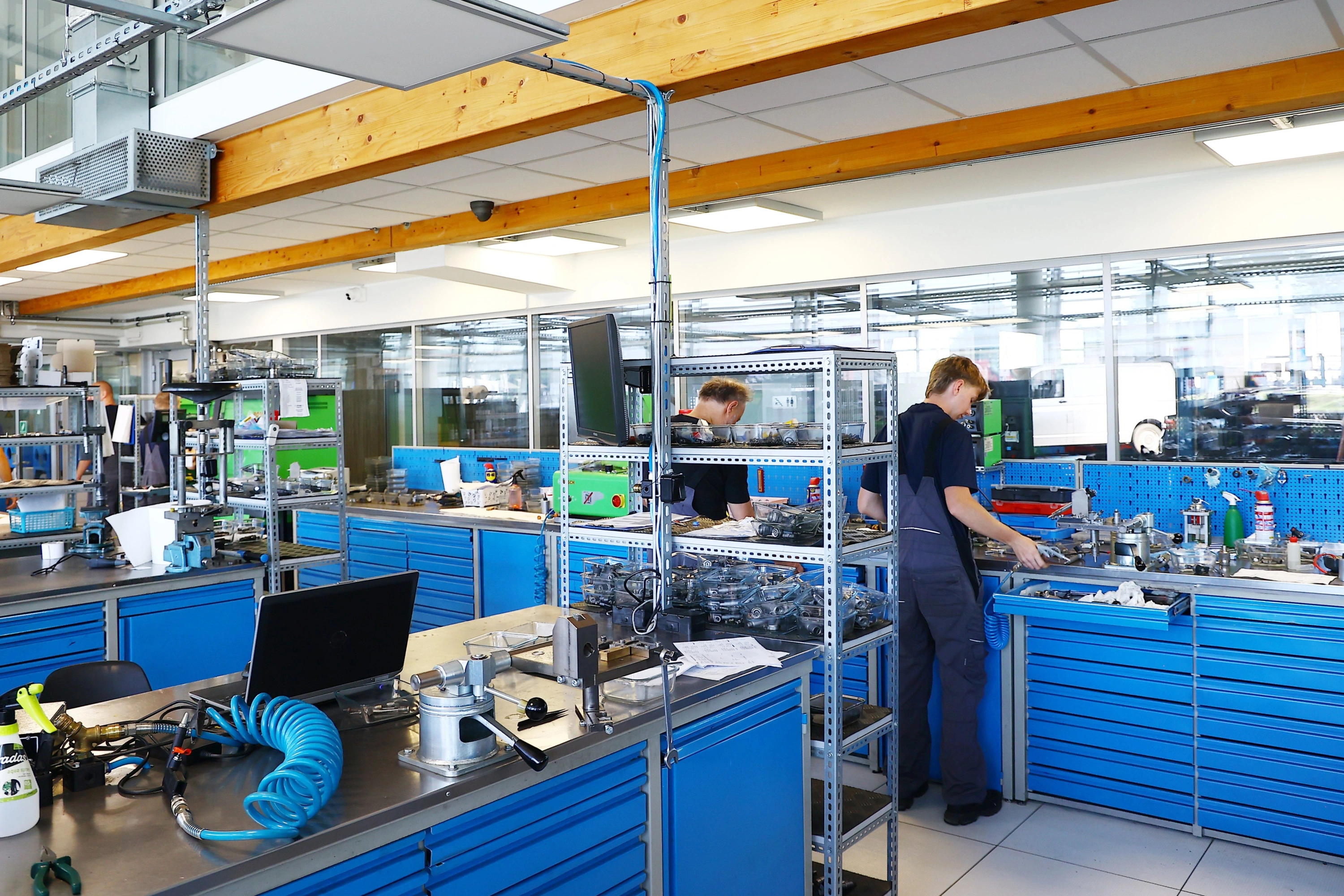

Testowanie czyszczenie i regenerację wykonujemy w naszej pracowni 601 856 277

Z czego składa się pełne badanie wtryskiwacza benzynowego?

Jedna prawidłowa wartość nie przesądza o sprawności części. Wtryskiwacz może zachowywać szczelność, a jednocześnie dawkować mniej niż pozostałe. Może też prawidłowo pracować przy dużym wydatku, lecz reagować z opóźnieniem przy krótkim sterowaniu.

Poniższe liczby są przykładami sposobu prezentacji pomiarów. Nie są wartościami referencyjnymi dla konkretnego wtryskiwacza Opel Corsa F.

Ocena elektryczna

Jeżeli konstrukcja pozwala na taki pomiar, porównujemy parametry elektryczne. Przykładowy zestaw 11,8 Ω, 11,9 Ω i 9,4 Ω pokazuje, że jedna z trzech sztuk różni się od pozostałych i wymaga dalszego sprawdzenia.

Taki wynik nie odpowiada jednak na pytanie o szczelność ani wydatek. Już sama budowa i zasada działania wtryskiwacza pokazuje, dlaczego część elektryczna oraz hydrauliczna wymagają oddzielnej oceny.

Kontrola szczelności

Po zakończeniu wysterowania obserwujemy zachowanie zamkniętego wtryskiwacza. Przykładowo dwie sztuki mogą utrzymać 0 kropli przez 100 s, a trzecia w tym samym czasie przepuścić 2 krople.

Dawkowanie w wybranym punkcie

W jednakowych warunkach zapisujemy ilość medium przypadającą na każdą sztukę. Wyniki 71,6 ml/min, 71,3 ml/min i 66,1 ml/min pokazują odchylenie trzeciego elementu od pozostałych.

Mała dawka

Przy krótkim czasie sterowania sprawdzamy, czy wtryskiwacz reaguje dostatecznie szybko i powtarzalnie. Problemy widoczne przy małej dawce nie zawsze pojawiają się podczas testu z większym przepływem.

Mamy dla Ciebie ponad 4000 dostępnych wtryskiwaczy
CENA	od 70 zł
DOSTĘPNOŚĆ	dostępny
WYSYŁKA	1 dzień roboczy*
GWARANCJA	24 miesiące

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Zakres częściowego obciążenia

Przechodzimy do innego punktu charakterystyki. Dzięki temu kontrolujemy, czy różnica między sztukami pozostaje podobna, czy zaczyna narastać wraz ze zmianą warunków.

Większy wydatek

Dłuższe wysterowanie pozwala ujawnić ograniczenie drożności, które przy małym przepływie nie dawało jeszcze wyraźnego odchylenia.

Stabilność kolejnych prób

Pomiar powtarzamy. Jeżeli otrzymujemy 71,4 ml/min, 71,5 ml/min i 71,3 ml/min, wynik pozostaje stabilny. Zestaw 71,4 ml/min, 68,9 ml/min i 72,1 ml/min wymaga już wyjaśnienia źródła rozrzutu.

Czas reakcji

W planach testowych obejmujących ten parametr zestawiamy szybkość odpowiedzi poszczególnych części. Przykładowo dwie sztuki mogą osiągać 0,79 i 0,81 ms, a trzecia 1,06 ms.

Sposób rozpylania

Obserwujemy kształt i równomierność strugi. Podobna ilość podanego medium nie gwarantuje takiego samego rozpylania.

Kilka warunków pracy

Wtryskiwacz badamy w więcej niż jednym punkcie, gdy przewiduje to procedura. Jest to szczególnie istotne przy konstrukcjach GDI stosowanych w 1.2 Turbo i 1.2 Hybrid.

Nieprawidłowa dawka może również powodować zaburzenia spalania, dlatego wypadanie zapłonu związane z pracą wtryskiwacza traktujemy jako jeden z sygnałów wymagających sprawdzenia układu, a nie automatyczne potwierdzenie uszkodzenia konkretnej części.

Dlaczego trzy wtryskiwacze sprawdzamy jako trzy osobne elementy?

Wszystkie wymienione jednostki Corsa F mają trzy cylindry. Nie oznacza to jednak, że trzy wtryskiwacze zużywają się identycznie.

Podczas diagnostyki:

• zapisujemy parametry każdej sztuki oddzielnie,
• nie uznajemy całego zestawu za sprawny na podstawie jednego dobrego wyniku,
• porównujemy dawki przy takich samych ustawieniach,
• sprawdzamy różnice w szczelności,
• analizujemy powtarzalność kolejnych pomiarów,
• zestawiamy czas reakcji, jeżeli występuje w planie,
• oceniamy cały komplet pod kątem równomierności.

Przy Corsa F 1.2, 1.2 Turbo i 1.2 Hybrid szczególnie istotne jest również prawidłowe rozpoznanie części, ponieważ trzy sztuki z silnika MPI/PFI nie są tym samym typem podzespołu co komplet z bezpośredniego GDI.

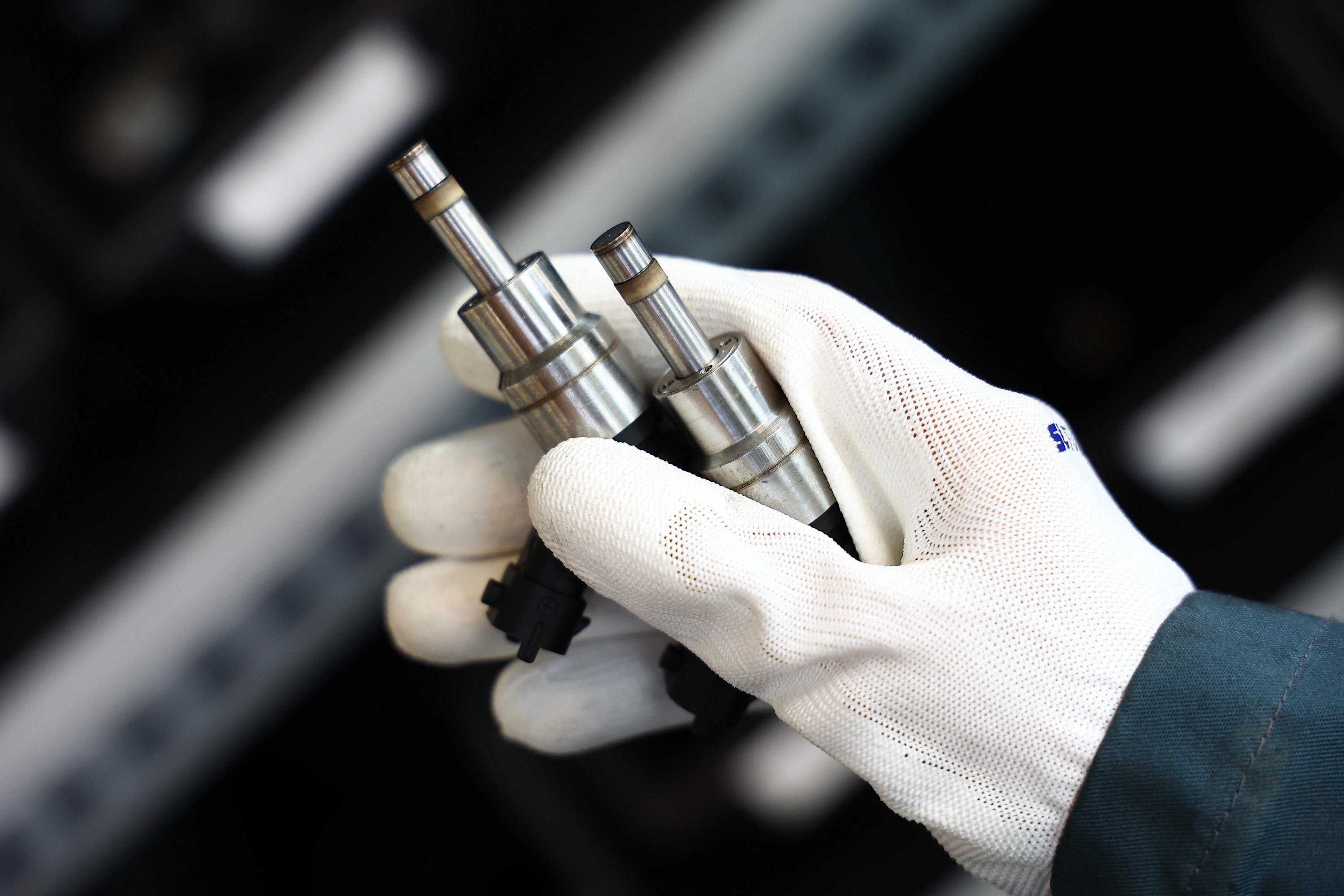

Co robimy z częścią bezpośrednio po jej przyjęciu?

Nie montujemy nieoznaczonego wtryskiwacza od razu na stanowisku. Najpierw ustalamy jego pochodzenie, wersję i stan zewnętrzny.

Odczytujemy oznaczenie katalogowe

Numer części jest podstawą dalszej identyfikacji.

Ustalamy producenta

Rozpoznajemy rodzinę konstrukcyjną oraz dostępne dane dotyczące konkretnego typu.

Przypisujemy technologię wtrysku

Określamy, czy pracujemy z MPI/PFI, czy z wysokociśnieniowym GDI.

Kontrolujemy korpus

Szukamy uszkodzeń powierzchni, złącza, króćców oraz obszaru rozpylacza.

Sprawdzamy ślady mechanicznej ingerencji

Odnotowujemy deformacje, pęknięcia i uszkodzenia powstałe podczas wcześniejszego montażu lub demontażu.

Weryfikujemy elementy elektryczne

Zakres zależy od konstrukcji i dostępnej procedury.

Nadajemy identyfikację serwisową

Każda sztuka pozostaje przypisana do konkretnego zlecenia przez wszystkie dalsze etapy.

Przy kontakcie dotyczącym Opel Corsa F najlepiej przygotować numer wymontowanego wtryskiwacza lub VIN. Samo określenie silnika jako 1.2 nie wystarcza, ponieważ w tej generacji występuje zarówno wtrysk pośredni, jak i bezpośredni.

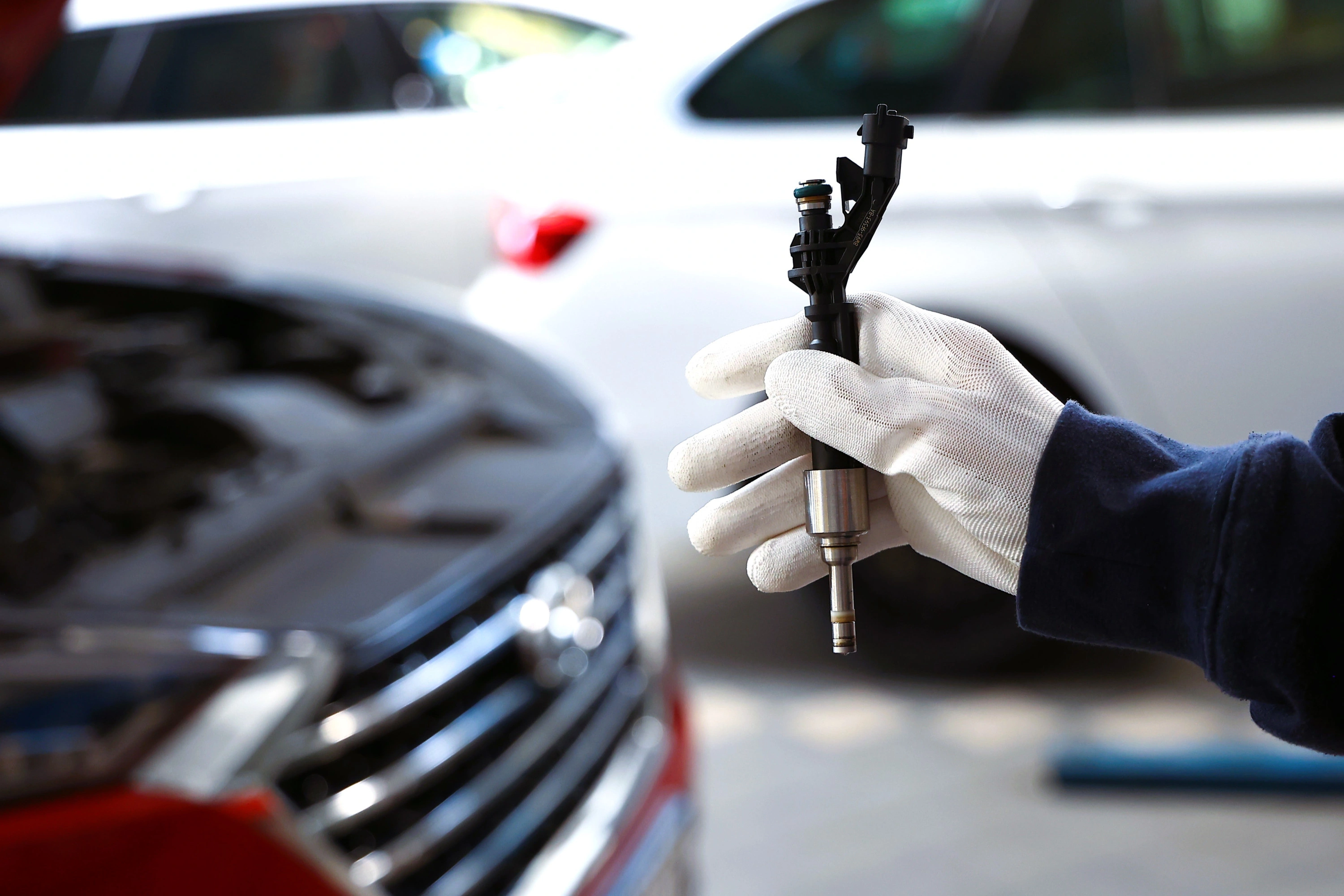

Dlaczego 1.2 oraz 1.2 Turbo wymagają innego sposobu testowania?

UKŁAD PALIWOWY CORSA F

Dwa sposoby podawania benzyny

MPI/PFI • GDI

Cecha	MPI / PFI	GDI
01Miejsce wtrysku	Benzyna jest podawana do kanału dolotowego.	Paliwo trafia bezpośrednio do cylindra.
02Ciśnienie	Konstrukcja pracuje przy niższym ciśnieniu.	Układ wymaga kontrolowanych warunków wysokociśnieniowych.
03Tworzenie mieszanki	Paliwo i powietrze łączą się przed cylindrem.	Rozpylanie następuje w komorze spalania.
04Warunki badania	Stosujemy procedurę właściwą dla EFI i MPI/PFI.	Wykorzystujemy wyposażenie przeznaczone do wtrysku bezpośredniego.
05Corsa F	1.2 75 KM	1.2 Turbo oraz 1.2 Hybrid

i W ramach Opel Corsa F występują obie technologie. Dlatego przed badaniem identyfikujemy numer części i dopiero wtedy dobieramy stanowisko oraz procedurę.

Jak prowadzimy czyszczenie po zapisaniu parametrów początkowych?

Czyszczenie rozpoczynamy dopiero po pierwszym teście. Wtedy wiemy, które parametry odbiegały od oczekiwanego zachowania i mamy dane do późniejszego porównania.

W naszej pracowni:

• usuwamy zabrudzenia zewnętrzne,
• przygotowujemy część do procesu właściwego dla jej konstrukcji,
• stosujemy czyszczenie ultradźwiękowe tam, gdzie przewiduje je technologia,
• oczyszczamy wewnętrzne kanały,
• prowadzimy płukanie odpowiednią metodą,
• usuwamy osady z obszaru rozpylacza,
• wykonujemy płukanie wsteczne w obsługiwanych konstrukcjach,
• ponownie przygotowujemy część do badań.

O tym, czy proces przyniósł efekt, nie decyduje wygląd elementu. Koszt czyszczenia wtryskiwaczy benzynowych wiąże się również z typem układu, ponieważ diagnostyka wtrysku pośredniego i bezpośredniego wymaga odmiennego zakresu pracy.

Czyszczenie i regenerację realizujemy w naszej pracowni. Po zakończeniu wracamy do odpowiednich pomiarów, aby sprawdzić zmianę parametrów.

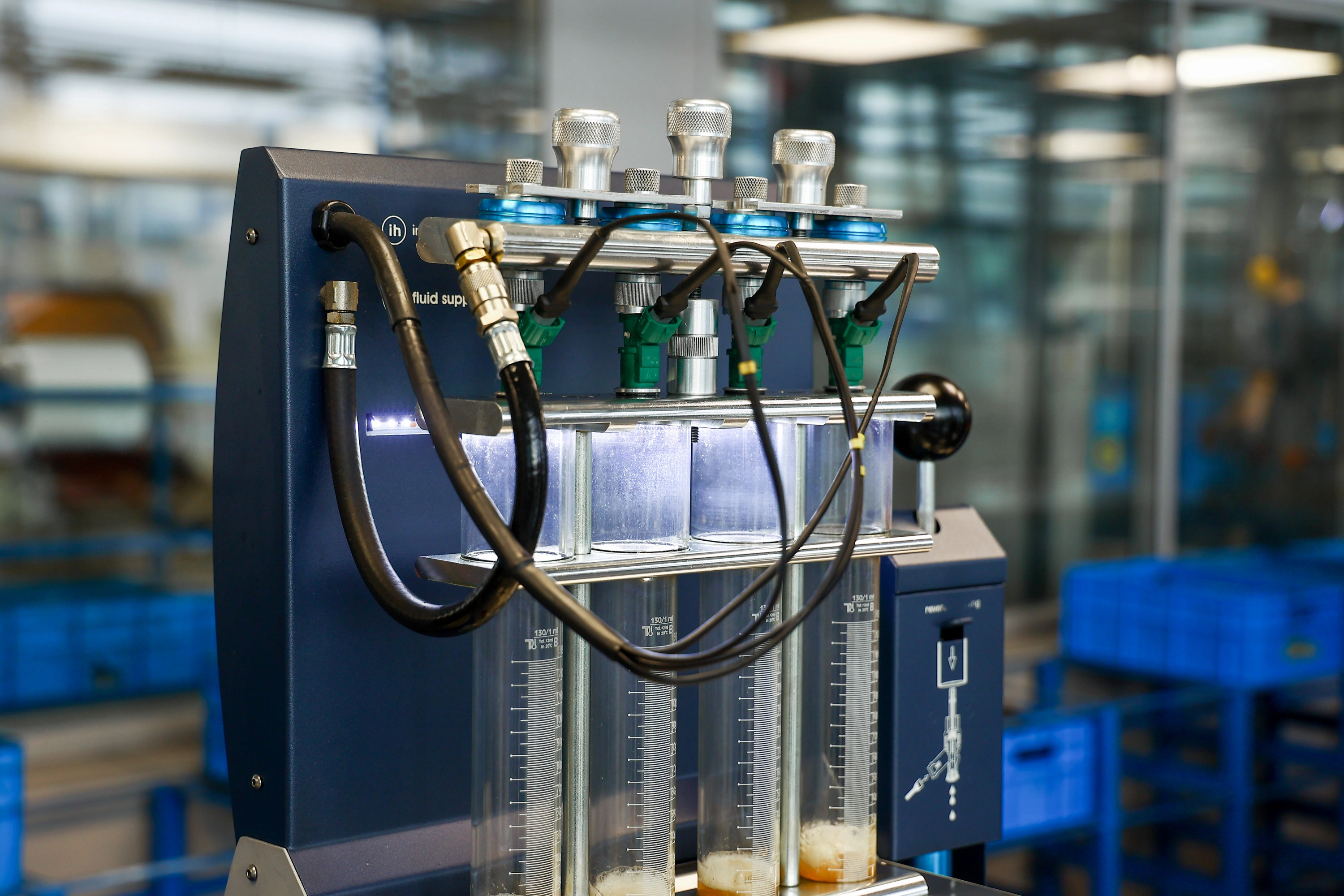

Jak wykorzystujemy Carbon Zapp GDU.4R-X przy Corsa F?

Jedno stanowisko pozwala nam obsługiwać dwie technologie występujące w tym modelu. Carbon Zapp GDU.4R-X wykorzystujemy do klasycznych wtryskiwaczy EFI/MPFI oraz konstrukcji bezpośrednich GDI.

Stanowisko pozwala badać do czterech wtryskiwaczy jednocześnie. W przypadku klasycznego EFI/MPFI dostępny jest zakres 0–10 bar. Przy GDI wykorzystujemy część wysokociśnieniową zgodnie z technologią badanego podzespołu.

W wyposażeniu stosowanym w naszej diagnostyce uwzględniamy maksymalną możliwość stanowiska wynoszącą 650 bar, zgodnie z zakresem przewidzianym w briefie serwisowym. Nie oznacza to, że każdy wtryskiwacz testujemy przy tej wartości.

Co kontrolujemy na stanowisku?

Zakres zależy od konkretnej aplikacji, ale wykorzystujemy między innymi:

• dynamiczny elektroniczny pomiar ilości medium,
• dawkowanie w różnych punktach testowych,
• powtarzalność wyniku,
• próbę szczelności,
• reakcję wtryskiwacza w zastosowaniach obejmujących ten parametr,
• zachowanie przy zmienianych warunkach,
• kontrolę rozpylania,
• płukanie oraz płukanie wsteczne w kompatybilnych konstrukcjach.

W wybranych aplikacjach stanowisko obsługuje również funkcje kodowania oraz indywidualnych danych korekcyjnych.

Jak rozumieć parametry toru pomiarowego?

Dla dynamicznego czujnika XKM producent podaje dokładność ±0,1%, powtarzalność ±0,05% oraz zakres 1–1000 ml/min. Są to parametry tego konkretnego czujnika dynamicznego, a nie wspólna dokładność każdej funkcji całego urządzenia.

Dlaczego jeden prawidłowy punkt nie wystarcza?

Element może prawidłowo dawkować przy jednej długości impulsu, a zachowywać się inaczej przy mniejszej dawce albo większym obciążeniu. Dlatego o wyniku decyduje zestaw pomiarów.

Analizujemy dane z urządzenia, właściwe wartości odniesienia, procedurę przewidzianą dla części i doświadczenie technika.

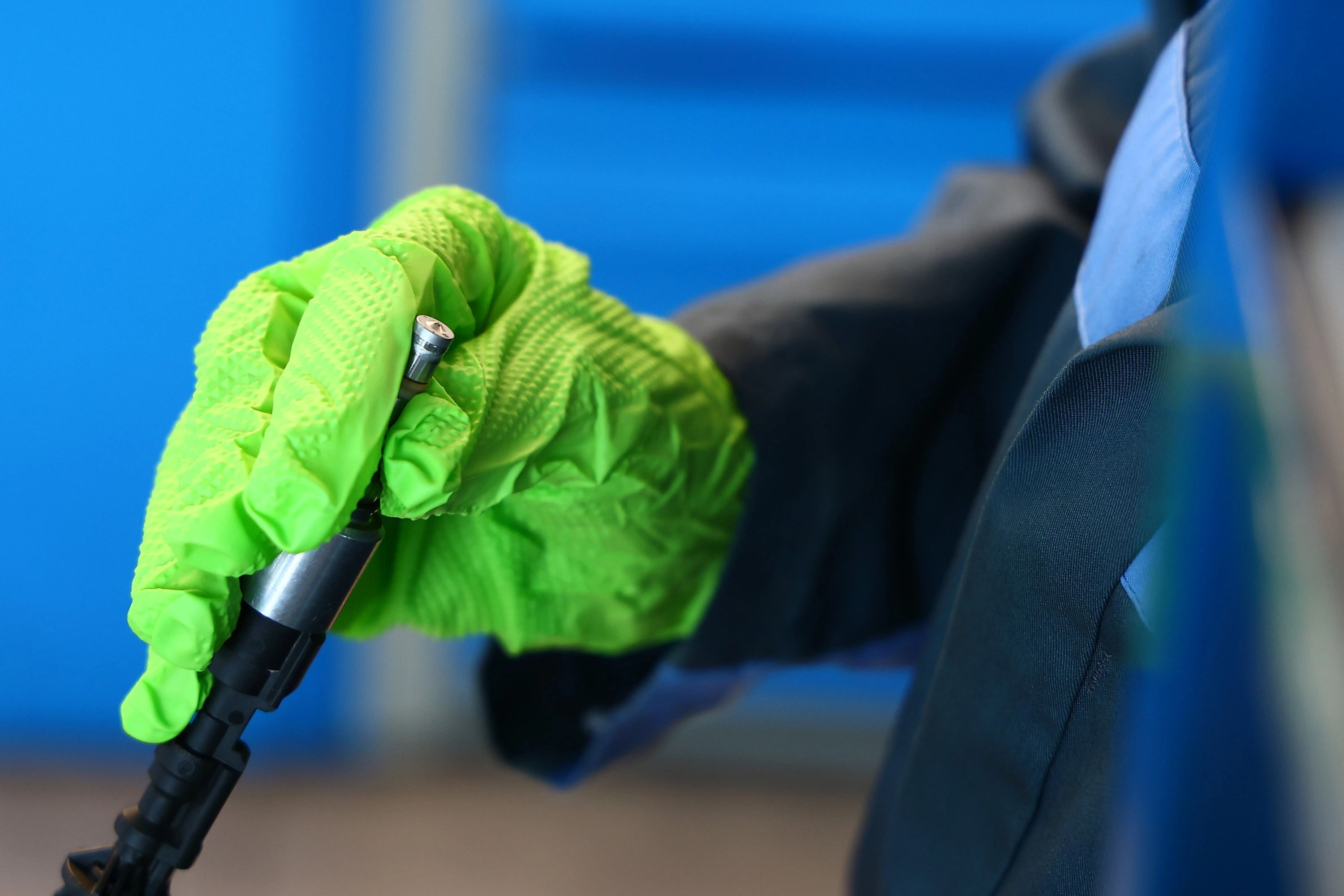

Jak odczytujemy zmianę parametrów po czyszczeniu?

WERYFIKACJA ZMIANY

Parametry zapisane przed i po czyszczeniu

PRZYKŁAD POMIARU

Parametr	Przed czyszczeniem	Po czyszczeniu	Interpretacja
01Wydatek	64,8 ml/min	70,6 ml/min	W tym punkcie zwiększyła się ilość podawanego medium.
02Rozrzut pomiarów	3,0 ml/min	0,8 ml/min	Kolejne próby dają bardziej zbliżone wyniki.
03Reakcja	1,10 ms	0,86 ms	W przykładzie odpowiedź elementu stała się szybsza.
04Szczelność	2 krople / 100 s	0 kropli / 100 s	Podczas kontroli końcowej nie wystąpił wcześniejszy wyciek.
05Obraz strugi	Widoczne odchylenie	Struga bardziej równomierna	Zmienił się sposób rozprowadzania medium przez rozpylacz.

i Wszystkie wartości są orientacyjnym przykładem sposobu przedstawienia wyników. Nie stanowią danych referencyjnych konkretnego wtryskiwacza Opel Corsa F.

Kiedy charakterystyka wtryskiwacza wymaga kodu korekcyjnego?

Nie zakładamy, że każdy wtryskiwacz benzynowy potrzebuje kodowania. Funkcję stosujemy tylko w konstrukcjach i aplikacjach, dla których technologia rzeczywiście ją przewiduje.

Jeżeli dany typ wykorzystuje indywidualne dane:

• wykonujemy wymagane pomiary konkretnej sztuki,
• określamy jej charakterystykę w dostępnych punktach,
• urządzenie przetwarza wyniki zgodnie z obsługiwaną procedurą,
• generujemy indywidualne dane korekcyjne,
• przekazujemy wynik do dalszej obsługi układu.

Dwie części o identycznym numerze mogą wykazywać niewielkie różnice rzeczywistego dawkowania. W technologiach wykorzystujących kod korekcyjny informacja o charakterystyce pozwala sterownikowi odpowiednio uwzględnić takie odchylenia.

Nie twierdzimy jednak, że każdy wtryskiwacz z Corsa F wymaga indywidualnego kodowania. Decyduje konkretna konstrukcja.

Rewitalizacja konstrukcji piezoelektrycznych

W kompatybilnych wtryskiwaczach bezpośrednich wykorzystujemy procedury przeznaczone do przywracania właściwości stosu piezoelektrycznego, jeżeli budowa elementu i wynik diagnostyki na to pozwalają.

Nie odnosimy tej procedury automatycznie do każdego GDI ani do pośrednich MPI/PFI. Po wykonaniu czynności wracamy do odpowiednich pomiarów kontrolnych.

Jakie wyniki trafiają do dokumentacji zlecenia?

Po zakończeniu badania przekazujemy dane pozwalające prześledzić wynik konkretnej części.

W dokumentacji uwzględniamy:

• rezultat diagnostyki wejściowej,
• najważniejsze wartości pomiarowe,
• wynik próby szczelności,
• zapis dawkowania,
• ocenę powtarzalności,
• czas reakcji, jeżeli występował w planie,
• ocenę sposobu rozpylania,
• rezultat testu po czyszczeniu,
• zestawienie całego kompletu,
• indywidualny protokół parametrów,
• potwierdzenie badania na stanowisku probierczym,
• końcową kontrolę jakości.

Na usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje sprawdzenie wtryskiwaczy Corsa F?

Sprawdzenie jednego wtryskiwacza pośredniego kosztuje 45 zł netto, a bezpośredniego 103 zł netto. Cena obejmuje test początkowy, czyszczenie w naszej pracowni i ponowną kontrolę.

W Corsa F 1.2 75 KM należy do grupy MPI/PFI, natomiast 1.2 Turbo i 1.2 Hybrid do bezpośredniego GDI.

Numer starego wtryskiwacza lub VIN przygotuj przed kontaktem. Na tej podstawie identyfikujemy właściwy wariant części.

Jak przeprowadzamy zlecenie wysyłkowe z dowolnego miejsca w Polsce?

Elementy nie muszą być dostarczane osobiście. Organizujemy transport do naszej pracowni, realizujemy ustalony zakres diagnostyki i przygotowujemy przesyłkę zwrotną.

Przebieg zlecenia:

1. otrzymujemy numer wtryskiwacza albo VIN,
2. identyfikujemy typ części,
3. ustalamy odbiór kurierski,
4. rejestrujemy przesłany komplet,
5. wykonujemy test początkowy,
6. prowadzimy czyszczenie oraz uzasadnione czynności regeneracyjne,
7. powtarzamy właściwe pomiary,
8. przekazujemy wynik diagnostyki,
9. wysyłamy elementy lub dobrany podzespół pod wskazany adres.

Obsługujemy przesyłki DPD, InPost oraz dostawę do Paczkomatu. Jeżeli właściwy nowy albo zregenerowany podzespół jest dostępny, przygotowanie wysyłki może nastąpić nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Transport liczony jest oddzielnie, a konieczność oczekiwania na część lub element serwisowy może wpłynąć na termin przygotowania przesyłki.

Przygotowanie części do transportu

Zabezpiecz króćce przed zabrudzeniem i unieruchom każdy element wewnątrz paczki. Do przesyłki dołącz dane kontaktowe oraz informacje potrzebne do przypisania jej do zlecenia.

Jak STFT i LTFT pomagają ocenić kierunek korekcji mieszanki?

Korekty paliwowe są informacją o reakcji sterownika silnika. Nie pokazują bezpośrednio dawki konkretnego wymontowanego wtryskiwacza.

• STFT reaguje na bieżące zmiany składu mieszanki.
• LTFT przedstawia korektę utrwaloną na podstawie dłuższej pracy silnika.
• Wartość dodatnia, np. +9%, oznacza dodawanie paliwa.
• Wartość ujemna, np. -4%, oznacza ograniczanie dawki.

Zbyt małe dawkowanie jednego lub kilku wtryskiwaczy może uczestniczyć w powstawaniu dodatnich korekt. Nadmierne podawanie paliwa albo brak szczelności może działać w przeciwnym kierunku.

STFT czy LTFT nie służą jednak do jednoznacznego wskazania jednej sztuki. Na wynik wpływają również dolot, ciśnienie paliwa, zapłon, czujniki i mechaniczny stan silnika.

Co najczęściej prowadzi do pogorszenia parametrów wtryskiwacza?

Zmiana charakterystyki może wynikać z osadów, zużycia lub problemu elektrycznego. Nie zakładamy więc z góry, że każdą nieprawidłowość usunie samo czyszczenie.

Do typowych przyczyn należą:

• osady na końcówce,
• nagar w obszarze rozpylacza,
• cząstki zanieczyszczeń w paliwie,
• ograniczenie drożności kanałów,
• nieprawidłowa praca elementu elektrycznego,
• brak szczelności,
• zużycie wpływające na kształt strugi.

W silniku mogą pojawić się między innymi:

• niestabilna praca,
• szarpanie,
• utrudniony rozruch,
• mniejsza dynamika,
• wyższe zużycie paliwa,
• niewłaściwy skład mieszanki,
• większe obciążenie katalizatora,
• wypadanie zapłonu.

Nie przypisujemy tych symptomów automatycznie wtryskiwaczom. Pomiar na stanowisku pozwala rozdzielić rzeczywiste odchylenie części od problemów występujących w innych obszarach silnika.

Różnice pomiędzy wtryskiwaczami benzyny i konstrukcjami wysokoprężnymi dotyczą również ich warunków pracy, dlatego procedur diagnostycznych przeznaczonych dla Diesla nie przenosimy bezpośrednio na benzynowe MPI/PFI lub GDI.

Czy benzyna wpływa na stan wtryskiwaczy?

Zanieczyszczenia transportowane z paliwem mogą odkładać się wewnątrz precyzyjnych kanałów i zmniejszać ich drożność. Na końcówce tworzą się również osady wpływające na sposób rozpylania.

Benzyna pozostawiona przez dłuższy czas stopniowo zmienia swoje właściwości. Biokomponenty zwiększają znaczenie obecności wilgoci, a woda może uczestniczyć w powstawaniu osadów i korozji.

W przypadku bezpośredniego GDI końcówka pracuje w bardziej wymagającym środowisku termicznym. Nie oznacza to jednak, że pośrednie MPI/PFI jest niewrażliwe na zabrudzenia.

Co odróżnia pomiar warsztatowy od oceny na podstawie samych objawów?

Wyspecjalizowane stanowisko pozwala odtworzyć powtarzalne warunki, których nie uzyskamy przez samą obserwację pracy silnika. Najważniejsza jest możliwość zestawienia kilku części dokładnie w tych samych punktach.

W naszej pracowni łączymy:

• ponad 30 lat doświadczenia,
• obsługę MPI/PFI oraz wysokociśnieniowego GDI,
• Carbon Zapp GDU.4R-X,
• stanowiska przeznaczone do kolejnych etapów obsługi,
• test wykonywany przed czyszczeniem,
• czyszczenie i regenerację prowadzone na miejscu,
• badanie kontrolne po procesie,
• porównanie wszystkich sztuk,
• dokumentowanie wyników,
• kodowanie obsługiwanych konstrukcji,
• testowanie GDI przy kontrolowanym wysokim ciśnieniu,
• system oznaczania części i zleceń,
• obsługę wysyłkową na terenie całego kraju.

Nie oceniamy efektu na podstawie tego, czy końcówka wygląda na czystą. Wynik końcowy musi wynikać z ponownego badania.

FAQ

Czy trzy wtryskiwacze Corsa F zawsze oznaczają ten sam komplet części?

Nie. Wszystkie opisane silniki są trzycylindrowe, ale 1.2 75 KM wykorzystuje MPI/PFI, a 1.2 Turbo i 1.2 Hybrid bezpośredni GDI. Typ części ustalamy po numerze lub VIN.

Czy układ hybrydowy zmienia sposób badania samego wtryskiwacza benzyny?

Po wymontowaniu sprawdzamy wtryskiwacz według technologii i procedury właściwej dla konkretnego numeru części. Obecność napędu elektrycznego nie zastępuje diagnostyki benzynowego układu wtryskowego.

Czy jedna sztuka może wymagać dalszych czynności, gdy pozostałe dwie mają prawidłowe wyniki?

Tak. Każdy wtryskiwacz otrzymuje własny wynik, dlatego decyzję podejmujemy na podstawie parametrów konkretnego elementu i porównania całego zestawu.

Czy 650 bar jest zawsze wykorzystywane podczas testowania GDI?

Nie. Jest to maksymalna możliwość stanowiska wskazana dla używanego zakresu wyposażenia, a rzeczywiste warunki badania dobieramy do konkretnej części i procedury.

Czy po czyszczeniu ponawiamy dokładnie te same pomiary?

Wracamy do porównywalnych punktów przewidzianych w danym planie testowym. Dzięki temu można sprawdzić zmianę dawkowania, szczelności, powtarzalności, reakcji lub rozpylania.

Diagnostyka czyszczenie i regeneracja wtryskiwaczy Opel Corsa F

W sprawie wtryskiwaczy benzynowych Opel Corsa F 1.2, 1.2 Turbo lub 1.2 Hybrid skontaktuj się z Pawlik Diesel Service pod numerem 601 856 277.

Na podstawie numeru wymontowanego wtryskiwacza albo VIN identyfikujemy właściwy podzespół i określamy technologię MPI/PFI lub GDI. Przesłane do diagnostyki elementy sprawdzamy, czyścimy i regenerujemy w naszej pracowni, a po procesie wykonujemy kontrolę końcową. Sprawdzamy również dostępność odpowiedniego wtryskiwacza zregenerowanego lub nowego.

Organizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski. Pod numerem 601 856 277 sprawdzisz aktualną cenę, dostępność właściwej części i możliwy zakres realizacji.
