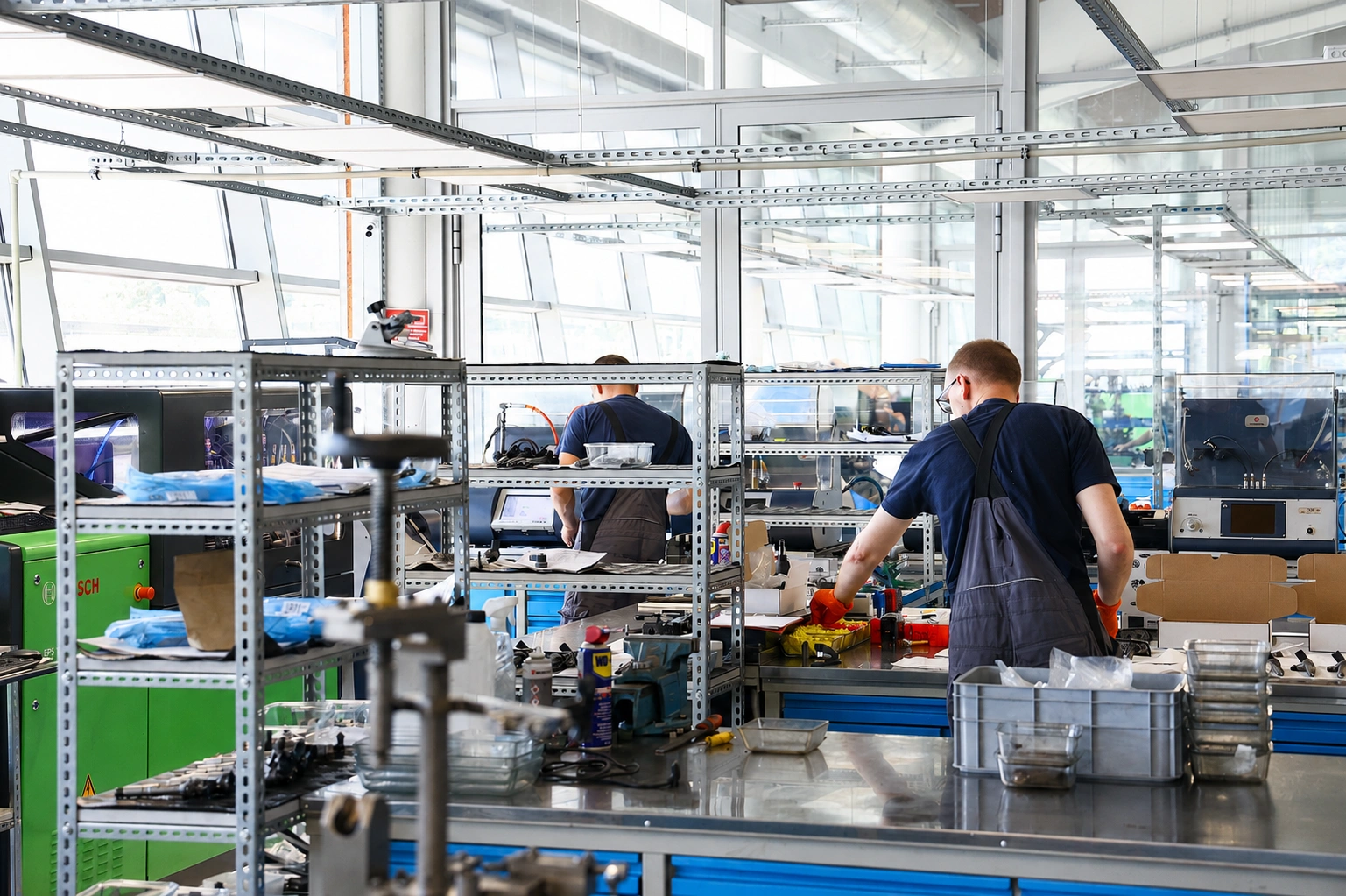

W naszej pracowni wykonujemy diagnostykę, czyszczenie i testy benzynowych wtryskiwaczy MPI/PFI oraz układów bezpośrednich GDI, w tym konstrukcji FSI, TFSI, TSI i EcoBoost. Korzystamy ze specjalistycznych stanowisk probierczych, pomiarów elektrycznych i odpowiednio dobranych procedur testowych.
W Citroënie Berlingo III K9 z silnikiem 1.2 PureTech szczególne znaczenie ma praca trzech wtryskiwaczy podających paliwo bezpośrednio do komór spalania. Każdy z nich musi prawidłowo reagować na krótkie impulsy sterujące, utrzymywać szczelność i przygotowywać odpowiednią strugę benzyny. Różnice pomiędzy trzema elementami mogą wpływać na pracę całego silnika, nawet jeżeli zmierzona ilość podawanego paliwa wydaje się zbliżona.
PureTech 110 czy 130 – co kryje się pod pojemnością 1.2 w Berlingo K9?
Trzecia generacja Citroëna Berlingo występowała z turbodoładowanymi jednostkami benzynowymi 1.2 PureTech o różnych mocach. W obu stosowany jest elektronicznie sterowany bezpośredni wtrysk paliwa, jednak odmiana silnikowa i numer wtryskiwacza nadal mają znaczenie przy doborze testplanu oraz części.
| Wersja silnikowa | Kod silnika | Moc | Układ wtryskowy |
|---|---|---|---|
|
01
1.2 PureTech 110
od 2018 r. |
HNP (EB2ADT) | 110 KM 81 kW |
GDI – wtrysk bezpośredni |
|
02
1.2 PureTech 130
od 2019 r. |
HNS (EB2ADTS) | 130–131 KM 96 kW |
GDI – wtrysk bezpośredni |
Podczas identyfikacji nie opieramy się wyłącznie na oznaczeniu PureTech. Sprawdzamy kod silnika, numer katalogowy wymontowanego elementu oraz dane przypisane do samochodu.
Numer VIN wykorzystujemy do ustalenia wersji pojazdu i weryfikacji katalogowej. Kod silnika pomaga określić zastosowaną konstrukcję, natomiast numer starego wtryskiwacza służy do dopasowania właściwej części i dostępnej procedury badania.
Ma to znaczenie szczególnie wtedy, gdy samochód przechodził wcześniejsze naprawy albo producent wprowadzał zmiany konstrukcyjne. W takich sytuacjach sam rocznik i pojemność silnika nie muszą wystarczyć do jednoznacznego doboru zamiennika. Weryfikujemy również producenta układu i oznaczenia OE.

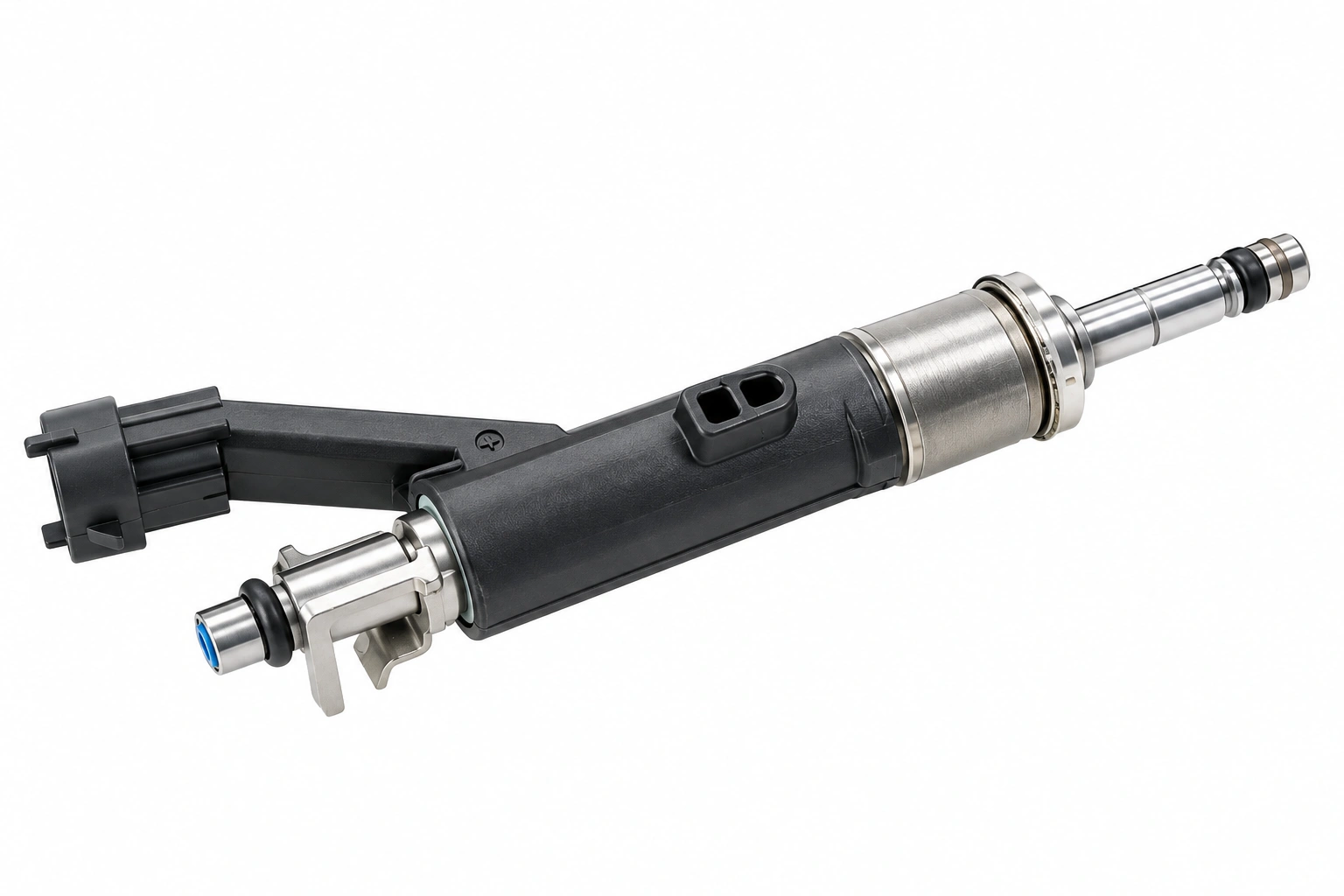

Trzy wtryskiwacze pracują wewnątrz cylindrów – czym GDI różni się od MPI?
W silnikach 1.2 PureTech 110 i 130 benzyna jest dostarczana pod wysokim ciśnieniem bezpośrednio do komór spalania. Oznacza to inne warunki termiczne i ciśnieniowe niż w tradycyjnych układach MPI/PFI, w których paliwo trafia do kanałów dolotowych przed zaworami.
| Parametr | MPI/PFI – porównanie | GDI – Berlingo K9 |
|---|---|---|
01Położenie wtryskiwacza |
Kanał dolotowy przed zaworem. | Bezpośrednio przy komorze spalania. |
02Podawanie benzyny |
Do powietrza w układzie dolotowym. | Bezpośrednio do cylindra. |
03Warunki ciśnieniowe |
Niższe ciśnienie układu pośredniego. | Wysokie ciśnienie właściwe dla układu GDI. |
04Procedura badania |
Testplan wtrysku pośredniego. | Testplan odpowiedni dla wtryskiwacza GDI. |
05Istotne pomiary |
Przepływ, szczelność, sterowanie i rozpylanie. | Dawkowanie w różnych punktach, szczelność, czas reakcji i struga. |
06Typowe nieprawidłowości |
Osady, ograniczony przepływ, nieszczelność. | Osady na końcówce, zaburzone rozpylanie, nieszczelność i nieprawidłowa reakcja. |
W silniku PureTech ciśnienie i czas otwarcia wtryskiwacza wpływają na przebieg tworzenia mieszanki w cylindrze. Dlatego podczas testowania odtwarzamy odpowiednie warunki pomiarowe zamiast ograniczać się do jednego sprawdzenia przepływu. Wtryskiwacz może uzyskać poprawny wynik przy dłuższym czasie otwarcia, ale wykazywać niestabilność przy krótszym impulsie. Taka różnica może mieć znaczenie dla pracy silnika na biegu jałowym i podczas zmian obciążenia.
Od przyjęcia do stanowiska probierczego – jak zabezpieczamy komplet z Berlingo?
Po otrzymaniu wtryskiwaczy rozpoczynamy od przypisania ich do konkretnego zlecenia.

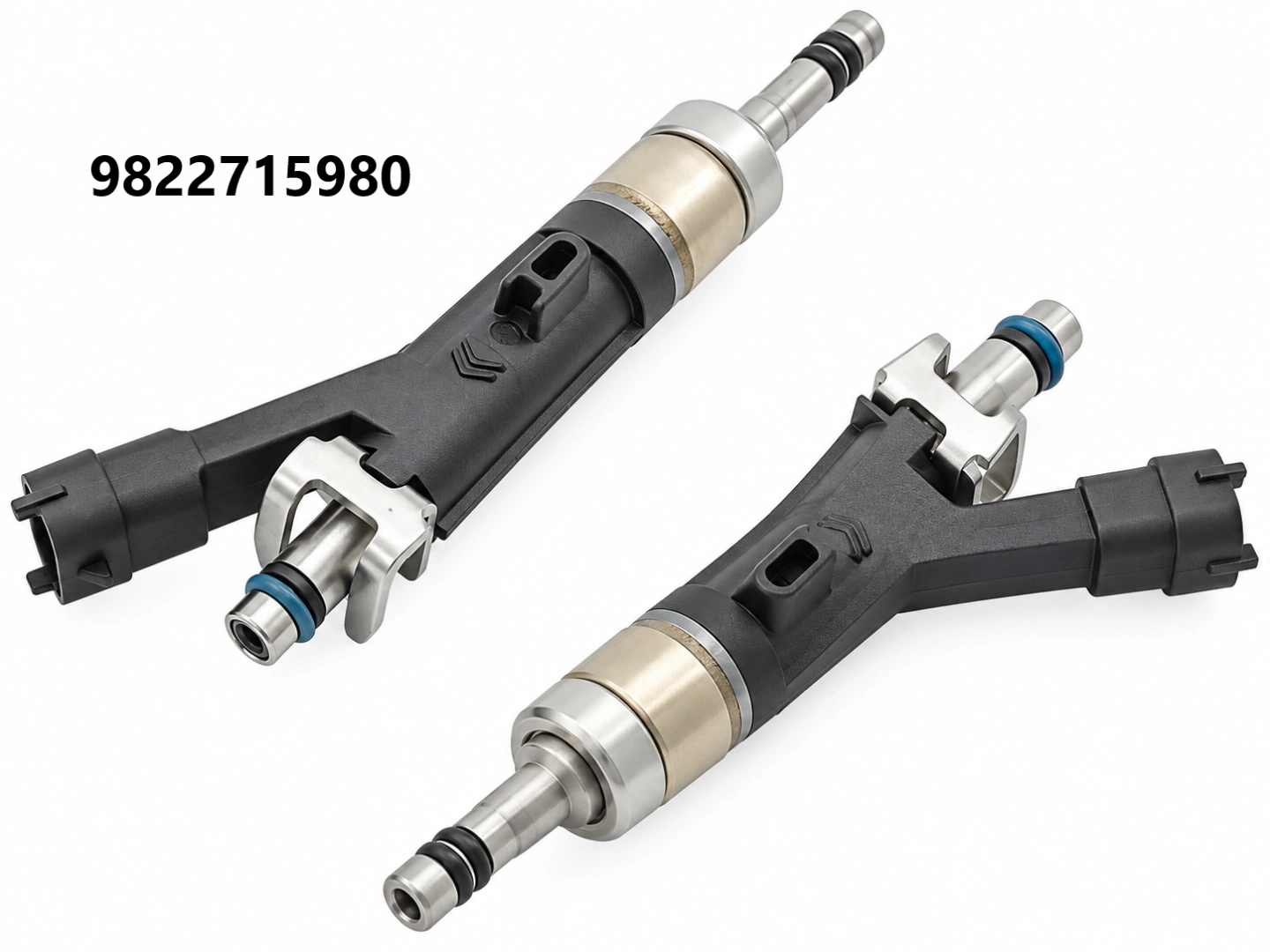

- Identyfikacja – odczytujemy numer katalogowy i sprawdzamy zgodność elementu z przekazanymi danymi samochodu.
- Ustalenie konstrukcji – identyfikujemy producenta, rodzaj sterowania oraz technologię wtrysku benzyny.
- Oględziny mechaniczne – kontrolujemy korpus, końcówkę rozpylającą, złącze elektryczne i widoczne uszkodzenia.
- Wstępna kontrola elektryczna – sprawdzamy odpowiednie parametry obwodu, aby ocenić możliwość dalszego badania.
- Kwalifikacja – dobieramy stanowisko, wyposażenie i procedurę do badanego numeru wtryskiwacza.

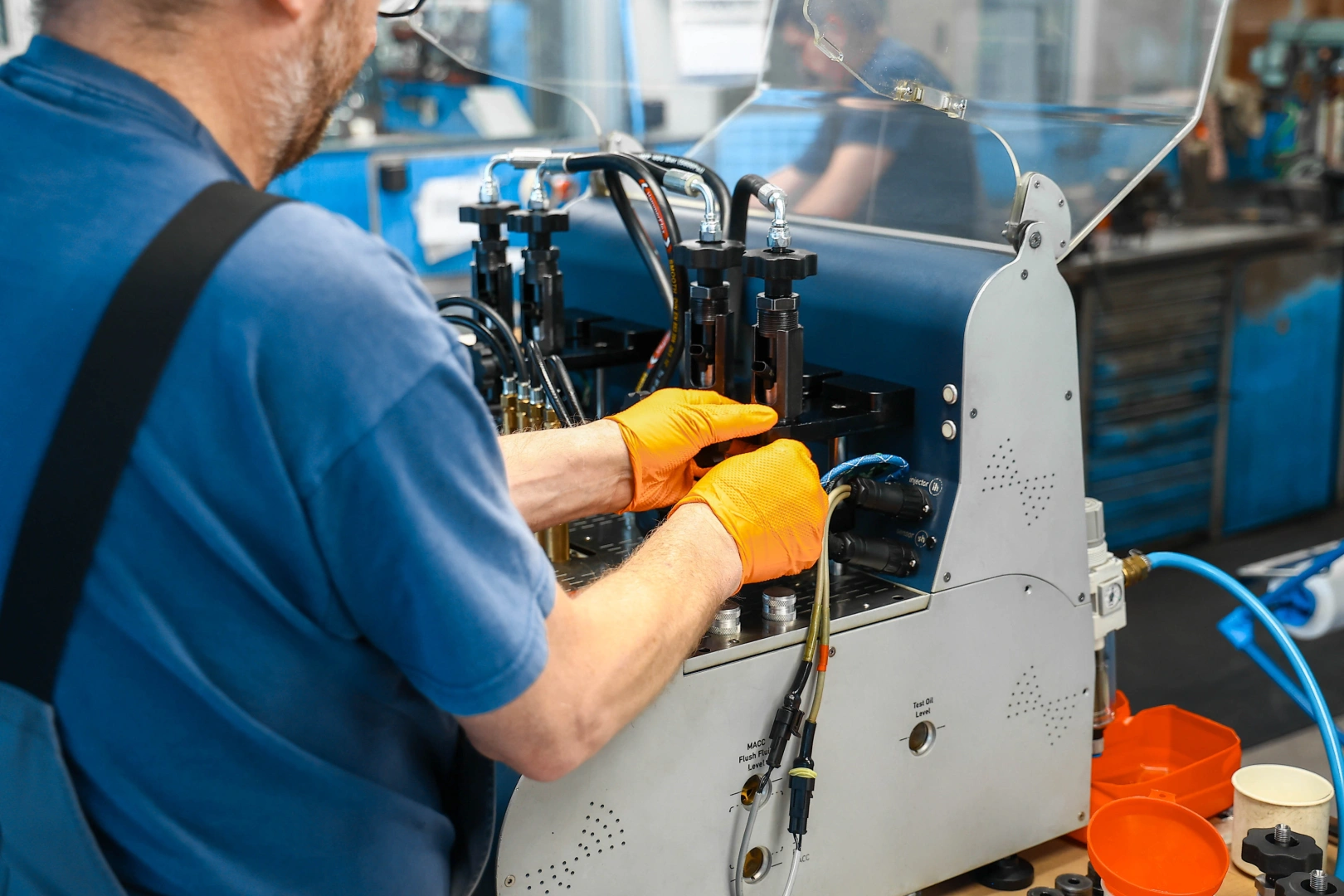

Carbon Zapp GTBR-X – pomiary wtryskiwaczy GDI z silników 1.2 PureTech
Na stanowisku Carbon Zapp GTBR-X wykonujemy szczegółową diagnostykę benzynowych wtryskiwaczy bezpośrednich. Badamy ich działanie elektryczne, szczelność, dawkowanie, powtarzalność, czas reakcji oraz sposób rozpylania medium testowego.
Wykorzystujemy czterokanałową konstrukcję stanowiska i cztery niezależne przepływomierze. Jednocześnie badamy do czterech wtryskiwaczy, zachowując oddzielny pomiar każdego z nich. Na GTBR-X obsługujemy różne konstrukcje wtryskiwaczy stosowane między innymi przez Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli. Producenta konkretnego wtryskiwacza ustalamy na podstawie jego identyfikacji.
Potwierdzona specyfikacja GTBR-X przewiduje możliwość pracy układu wysokociśnieniowego do 1200 barów. Rzeczywiste wartości ustawiamy według konstrukcji wtryskiwacza i przypisanego testplanu.
Kontrola elektryczna – zanim zaczniemy mierzyć ilość paliwa
Weryfikację wtryskiwacza rozpoczynamy od sprawdzenia jego elementów elektrycznych. W zależności od konstrukcji oraz dostępnej procedury badamy rezystancję, indukcyjność, pojemność i izolację obwodu, w tym możliwość występowania zwarcia do masy.
Rezystancja pomaga ocenić stan obwodu cewki, natomiast pomiary właściwości elektrycznych i izolacji służą do wykrywania nieprawidłowości, które mogą zakłócać sterowanie elementem. Zakres kontroli dostosowujemy do typu zastosowanego wtryskiwacza. Podczas badania obserwujemy również odpowiedź na zadany sygnał. Nie ograniczamy oceny do stwierdzenia, że cewka przewodzi prąd.
Wtryskiwacz może podawać prawidłową ilość medium w wybranym punkcie pracy, a jednocześnie wykazywać nieprawidłowość elektryczną wpływającą na jego reakcję w innych warunkach.
Wyciek z korpusu a nieszczelność rozpylacza – dwa oddzielne badania
Podczas próby szczelności zewnętrznej kontrolujemy korpus wtryskiwacza, jego połączenia oraz miejsca, w których medium testowe mogłoby przedostawać się poza przewidziany tor przepływu. Taki wyciek oznacza problem inny niż nieszczelne zamykanie końcówki rozpylającej. Dlatego oba zjawiska rozpatrujemy oddzielnie. W kolejnym badaniu sprawdzamy zachowanie rozpylacza po zakończeniu impulsu sterującego. Kontrolujemy, czy nie występuje:
- kapanie po zamknięciu;
- powolne sączenie medium;
- niekontrolowany przepływ;
- brak prawidłowego odcięcia strugi.
W bezpośrednim wtrysku benzyny szczelność końcówki ma szczególne znaczenie, ponieważ paliwo nie powinno przedostawać się do komory spalania poza przewidzianą fazą wtrysku. Nawet prawidłowa ilość medium podana podczas otwarcia nie potwierdza, że element pozostaje szczelny po zamknięciu.
Od biegu jałowego do obciążenia – kilka punktów pomiarowych jednego wtryskiwacza
Podczas diagnostyki nie wyciągamy wniosków z pojedynczej dawki. Sprawdzamy zachowanie elementu w różnych punktach pracy przewidzianych dla konkretnej konstrukcji. Na GTBR-X realizujemy odpowiednio dobrane sekwencje pomiarowe, które mogą obejmować:
- Pełne obciążenie – kontrolujemy zdolność do podania wymaganej ilości medium w warunkach odpowiadających większemu zapotrzebowaniu na paliwo.
- Dawkę emisyjną – sprawdzamy pracę w punkcie istotnym dla oceny precyzji dawkowania i parametrów związanych z emisją.
- Bieg jałowy – analizujemy zachowanie przy małych dawkach i krótkich impulsach sterujących.
- Dawki pilotażowe – w konstrukcjach i procedurach przewidujących takie badanie kontrolujemy reakcję na bardzo krótkie otwarcia.
- Dotryski – jeżeli testplan obejmuje dodatkowe impulsy, badamy ich realizację i wpływ na stabilność podawania medium.
W przypadku elementów z Berlingo 1.2 PureTech wybieramy właściwe etapy według ich numeru i dostępnych danych diagnostycznych.
Stanowisko wykorzystujemy również do badania sekwencji wielokrotnych wtrysków, czyli multi-dawek. Analizujemy wtedy sposób realizacji kolejnych impulsów w zaprogramowanej sekwencji. Dla każdego punktu sprawdzamy ilość podanego medium, stabilność oraz różnice pomiędzy elementami kompletu. Zwracamy uwagę także na sytuacje, w których jeden wtryskiwacz uzyskuje poprawną dawkę przy dłuższym sterowaniu, ale zaczyna odbiegać od pozostałych przy krótszym czasie otwarcia.
W trzycylindrowym PureTech istotna jest zgodność pracy całego zestawu. Odchylenie jednego elementu może powodować nierównomierne przygotowanie mieszanki w poszczególnych cylindrach.
Kolejne cykle pokazują, czy wynik jest stabilny
Jednorazowy pomiar może nie ujawnić niestabilności pracy. Dlatego wykonujemy kolejne cykle, w których porównujemy dawkowanie oraz odpowiedź wtryskiwacza na powtarzane impulsy. Kontrolujemy, czy wartości pozostają zbliżone przy niezmienionych warunkach badania. Analizujemy także elementy, które okresowo wykazują odchylenia. Równocześnie zestawiamy trzy wtryskiwacze z tego samego silnika. Pozwala to zauważyć różnice, które nie zawsze są czytelne przy badaniu każdej części w oderwaniu od pozostałych.
Zmiana ciśnienia ujawnia nieprawidłowości niewidoczne w jednym teście
Wtryskiwacze GDI sprawdzamy przy różnych poziomach ciśnienia, jeżeli przewiduje to odpowiedni testplan. Dobieramy parametry do konstrukcji badanego elementu. Nie stosujemy jednego uniwersalnego ciśnienia dla wszystkich wtryskiwaczy benzynowych.
Zmiana ciśnienia i warunków sterowania może ujawnić niestabilność, której nie zaobserwowaliśmy podczas wcześniejszej próby. Jest to szczególnie istotne przy ocenie części, które wykazują nieprawidłowości tylko w określonych warunkach pracy samochodu.
Pomiar RSP – ile czasu mija od sygnału do reakcji wtryskiwacza?
Na GTBR-X wykonujemy pomiary czasu reakcji RSP, a w odpowiednich procedurach również analizę otwierania i zamykania elementu. Sprawdzamy, jak szybko wtryskiwacz odpowiada na impuls sterujący i czy reakcja powtarza się w kolejnych cyklach.
Jeżeli dwa wtryskiwacze podają podobną ilość medium, ale jeden reaguje wyraźnie inaczej, sama zgodność dawki nie wystarcza do uznania ich pracy za równoważną. Pomiar czasu reakcji zestawiamy z wynikami dawkowania, szczelności i kontroli elektrycznej.
Struga paliwa pod kontrolą – obserwujemy nie tylko jej objętość
Podczas badania kontrolujemy, w jaki sposób medium opuszcza końcówkę wtryskiwacza. Oceniamy kierunek i kształt strugi, rozdrobnienie medium oraz równomierność rozpylania. Obserwujemy także obecność pojedynczych zaburzonych strużek i ewentualnego kapania. Porównujemy obrazy rozpylania wszystkich trzech elementów.
Dzięki temu odróżniamy wtryskiwacz o prawidłowym przepływie i poprawnej strudze od części, która podaje odpowiednią ilość medium, lecz nieprawidłowo je rozprasza.
Trzy cylindry, trzy indywidualne wyniki i jedna ocena kompletu
Każdy wtryskiwacz z Berlingo K9 ma własny tor pomiarowy. Cztery kanały i cztery przepływomierze GTBR-X wykorzystujemy do niezależnej kontroli badanych elementów. Przy jednoczesnym badaniu trzech wtryskiwaczy porównujemy ich zachowanie w tych samych ustawieniach procedury. Zestawiamy:
- dawkowanie w odpowiednich punktach pracy;
- szczelność końcówek;
- reakcję na sygnały sterujące;
- stabilność kolejnych cykli;
- sposób rozpylania;
- zachowanie przy zmianie warunków ciśnieniowych.
Takie badanie wskazuje, czy odchylenie dotyczy pojedynczego elementu, czy podobna nieprawidłowość występuje w całym zestawie.
Testplany i CloudX – procedurę dobieramy do numeru części
Oprogramowanie diagnostyczne stanowiska wykorzystujemy do wyboru parametrów właściwych dla zidentyfikowanego wtryskiwacza. Pracujemy z bazą testplanów producenta urządzenia, sprawdzając dostępność procedury odpowiadającej numerowi badanego elementu.
System CloudX wspiera aktualizowanie bazy danych diagnostycznych, dostęp do informacji związanych ze stanowiskiem oraz obsługę wyników i protokołów. Aktualizacje mają znaczenie przy obsłudze kolejnych konstrukcji wtryskiwaczy, ponieważ wraz z rozwojem układów paliwowych zmieniają się wymagane procedury. Dzięki właściwej identyfikacji elementu unikamy oceniania wtryskiwacza według parametrów przeznaczonych dla innego wykonania.
Końcowa kontrola po wykonanych czynnościach
Po zakończeniu obsługi ponownie przeprowadzamy odpowiednie badania elektryczne i hydrauliczne. Kontrolujemy szczelność, dawkowanie, wyniki poszczególnych punktów pracy, powtarzalność, stabilność, czas reakcji oraz rozpylanie. Jeżeli badaliśmy komplet, zestawiamy końcowe wyniki wszystkich trzech wtryskiwaczy.
Ocenę opieramy na parametrach i ich zgodności z procedurą, a nie na samym wyglądzie wyczyszczonej części.

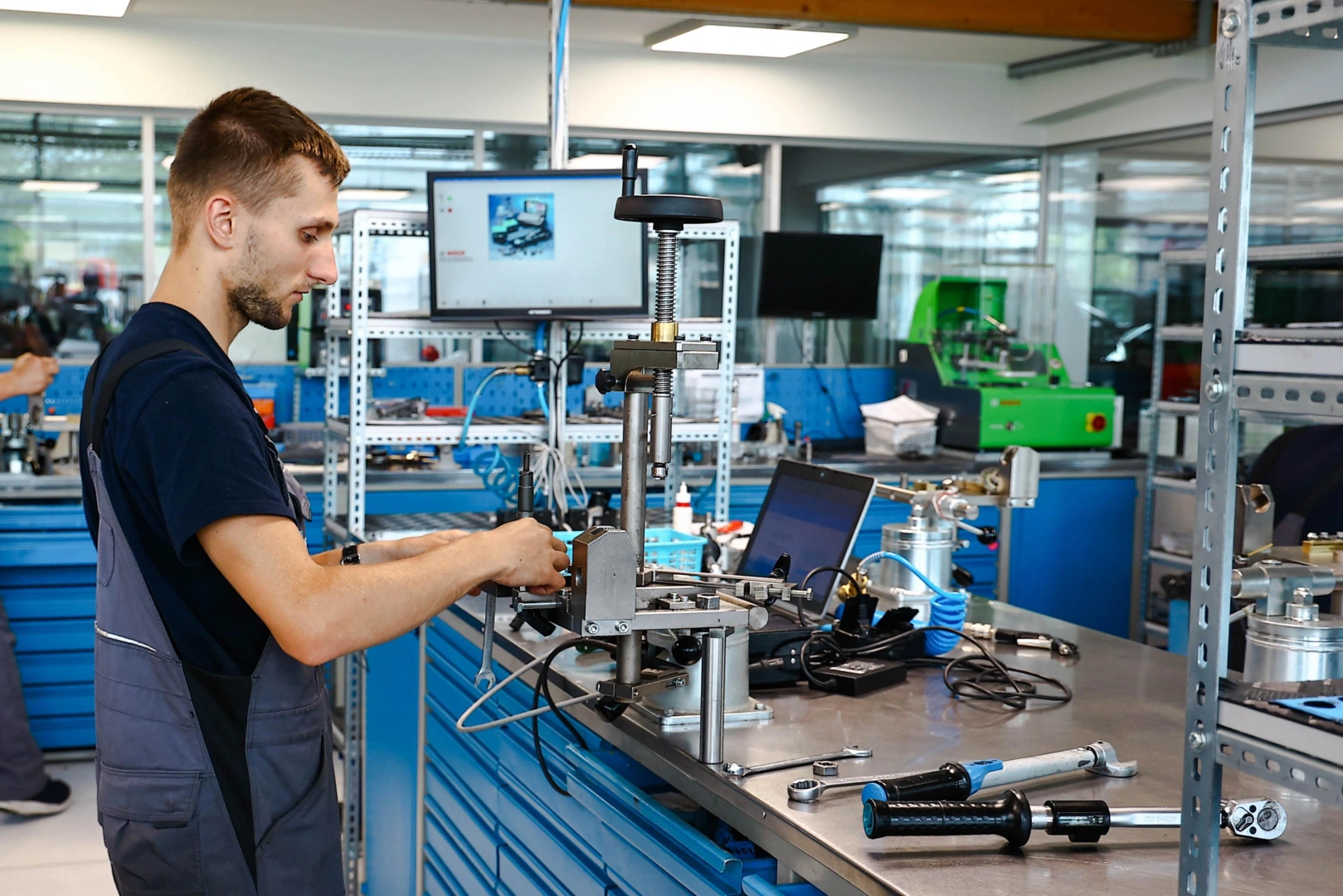

Stanowiska uzupełniające diagnostykę wtryskiwaczy benzynowych
- W naszej pracowni wykorzystujemy również Hartridge Excalibur do diagnostyki benzynowych wtryskiwaczy GDI i PFI.
- Na Carbon Zapp GDU.4R wykonujemy badania oraz czynności serwisowe wtryskiwaczy bezpośrednich, a także odpowiednich konstrukcji konwencjonalnych.
- Carbon Zapp GS4/10 stosujemy do obsługi benzynowych wtryskiwaczy wtrysku pośredniego i bezpośredniego zgodnie z możliwościami stanowiska.
Dobieramy wyposażenie do rodzaju elementu oraz zakresu wymaganych pomiarów. Wyniki odnosimy do procedury właściwej dla badanej konstrukcji. Po zakończeniu czynności przeprowadzamy kontrolę końcową.
Trzy poprawne dawki w PureTech nie zawsze oznaczają trzy sprawne wtryskiwacze
Wynik ilościowy informuje, ile medium zostało podane w określonych warunkach. Nie pokazuje jednak wszystkich cech jego przepływu przez rozpylacz.
Dwa wtryskiwacze mogą uzyskać bardzo zbliżone wartości, a mimo to różnić się sposobem formowania strugi. W bezpośrednim wtrysku GDI takie różnice mogą wpływać na przygotowanie mieszanki wewnątrz cylindra.
| Parametr | Co sprawdzamy? | Znaczenie wyniku |
|---|---|---|
01Wielkość dawki |
Ilość podanego medium. | Zgodność przepływu z testplanem. |
02Geometria strugi |
Kształt i kierunek rozpylania. | Kontrola rozprowadzenia medium. |
03Atomizacja |
Stopień rozdrobnienia strugi. | Ocena przygotowania mieszanki. |
04Symetria rozpylania |
Rozkład poszczególnych strużek. | Wykrywanie nierównomiernej pracy końcówki. |
05Zaburzone strużki |
Pojedyncze odchylenia od prawidłowego obrazu. | Identyfikacja miejscowych nieprawidłowości. |
06Szczelność po zamknięciu |
Kapanie lub sączenie medium. | Prawidłowe odcięcie przepływu. |
07Powtarzalność |
Zgodność kolejnych cykli. | Stabilność działania wtryskiwacza. |
W Berlingo III K9 szczególnie ważna jest łączna interpretacja tych parametrów, ponieważ każdy z trzech cylindrów otrzymuje paliwo z oddzielnego wtryskiwacza.
Jeżeli jeden element tworzy zaburzoną strugę, prawidłowa wartość dawki nie usuwa problemu z rozprowadzeniem benzyny. Takiego wtryskiwacza nie kwalifikujemy jako sprawnego wyłącznie na podstawie wyniku ilościowego.
Czyszczenie wtryskiwaczy Berlingo K9 – jak oceniamy skuteczność wykonanej usługi?
Celem czyszczenia jest usunięcie zanieczyszczeń, które mogą ograniczać przepływ, zakłócać formowanie strugi albo pogarszać powtarzalność dawkowania i działanie końcówki. Wykorzystujemy odpowiednio dobrane metody czyszczenia, a gdy pozwala na to konstrukcja, także płukanie wsteczne.
Skuteczność oceniamy na podstawie pomiarów początkowych i końcowych, wartości referencyjnych właściwego testplanu oraz doświadczenia technika. Porównujemy wyniki uzyskane w odpowiednio zestawionych warunkach, ponieważ zmiana parametrów testu mogłaby prowadzić do błędnej interpretacji.
| Badanie / parametr | Przed i po czyszczeniu | Interpretacja |
|---|---|---|
|
01
Dawkowanie
|
Przed: przepływ ograniczony lub nierównomierny. Po: przepływ ponownie zmierzony. | Zgodność ilości medium z testplanem. |
|
02
Rozpylanie
|
Przed: możliwa deformacja strugi. Po: ponowna obserwacja geometrii. | Ocena poprawy rozprowadzania medium. |
|
03
Szczelność
|
Przed: możliwe sączenie po zamknięciu. Po: ponowny test szczelności. | Kontrola odcięcia przepływu przez rozpylacz. |
|
04
Powtarzalność
|
Przed: możliwe różnice między cyklami. Po: kolejna seria pomiarów. | Ocena stabilności kolejnych cykli. |
|
05
Czas reakcji RSP
|
Przed: pomiar reakcji na sterowanie. Po: ponowny pomiar. | Zgodność reakcji z wymaganiami procedury. |
|
06
Parametry elektryczne
|
Przed: kontrola właściwości obwodu. Po: ponowna weryfikacja. | Ocena sprawności obwodu elektrycznego. |
|
07
Różne punkty pracy
|
Przed: wyniki odpowiednich sekwencji. Po: powtórzenie testplanu. | Kontrola poprawy poza jednym punktem pomiarowym. |
|
08
Stabilność kompletu
|
Przed: porównanie trzech elementów. Po: ponowne zestawienie wyników. | Ocena zgodności pracy trzech wtryskiwaczy. |
Kodowanie wtryskiwaczy GDI – czy jest wymagane w Berlingo 1.2 PureTech?
Kodowanie polega na przypisaniu do sterownika silnika informacji o indywidualnej charakterystyce określonego wtryskiwacza, jeżeli dana konstrukcja przewiduje taką procedurę. W wybranych systemach charakterystykę elementu ustala się na podstawie pomiarów w określonych punktach pracy. Z uzyskanych danych tworzony jest kod korekcyjny, który sterownik wykorzystuje podczas wyznaczania dawkowania.
Dwa wtryskiwacze o takim samym numerze katalogowym mogą wykazywać niewielkie różnice charakterystyki. W systemach obsługujących indywidualne kody ich uwzględnienie może wpływać na pracę na biegu jałowym, zużycie paliwa, emisję spalin i kulturę pracy silnika.
Rozróżniamy przy tym trzy czynności:
- Kodowanie – zapis indywidualnych danych korekcyjnych, jeżeli system je wykorzystuje.
- Adaptacja – procedura dopasowania działania układu do warunków określonych przez producenta.
- Kasowanie wartości wyuczonych – usunięcie wcześniej zapisanych korekt lub parametrów adaptacyjnych, gdy przewiduje to procedura serwisowa.
Rewitalizacja elementów piezoelektrycznych
W naszej pracowni wykonujemy również rewitalizację elementów piezoelektrycznych w wybranych konstrukcjach wtryskiwaczy benzynowych. Przed taką czynnością przeprowadzamy diagnostykę elektryczną i ocenę działania elementu. Następnie kwalifikujemy go do odpowiedniej procedury przywracania właściwości stosu piezoelektrycznego, jeżeli pozwalają na to jego konstrukcja, stan i wyniki wcześniejszych badań. Po zakończeniu ponownie kontrolujemy parametry oraz reakcję wtryskiwacza.

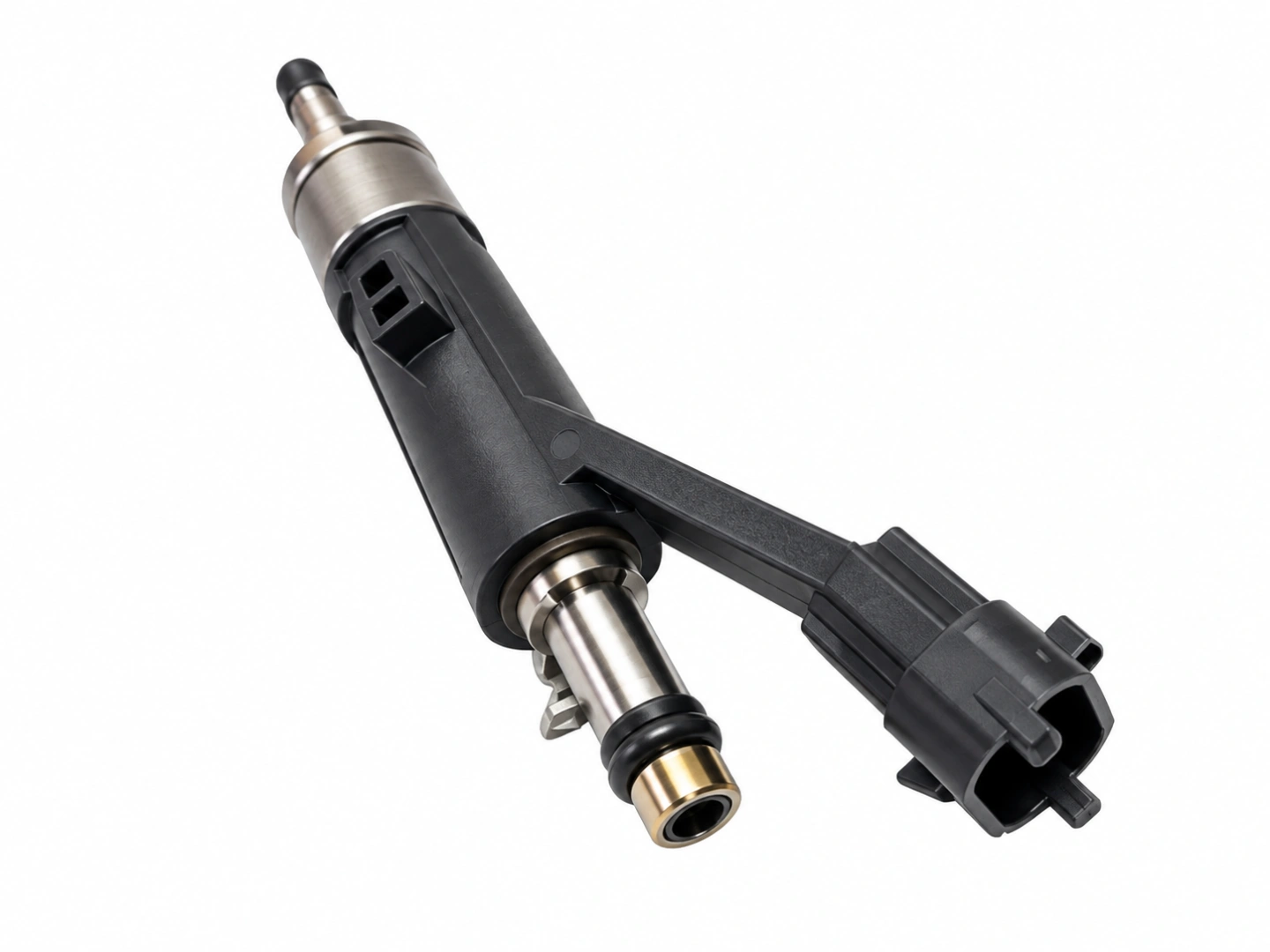

Montaż wtryskiwaczy PureTech – uszczelnienia są równie ważne jak wynik testu
Prawidłowo przebadany wtryskiwacz musi zostać właściwie zamontowany. W silnikach z bezpośrednim wtryskiem paliwa szczególne znaczenie ma stan elementów uszczelniających oraz czystość miejsc osadzenia.
W zależności od wykonania wtryskiwacza stosuje się odpowiednie pierścienie i uszczelnienia. Jeżeli konstrukcja przewiduje pierścienie PTFE, ich przygotowanie i osadzenie wymaga właściwych narzędzi oraz przestrzegania procedury producenta. Przy ponownym montażu zwracamy uwagę na:
- czystość gniazda i powierzchni współpracujących;
- stan oraz rodzaj uszczelnień;
- odpowiednie przygotowanie pierścieni montażowych;
- właściwe osadzenie wtryskiwacza;
- zabezpieczenie przyłączy i połączeń paliwowych;
- zastosowanie procedury przypisanej do danego kodu silnika.
Nie stosujemy jednego uniwersalnego momentu dokręcania ani jednej metody przygotowania uszczelnień dla wszystkich odmian. Wymagania montażowe weryfikujemy na podstawie konkretnej wersji konstrukcyjnej i dokumentacji producenta samochodu.
Protokół z badania – jakie informacje przekazujemy po zakończeniu diagnostyki?
Po wykonaniu diagnostyki przygotowujemy dokumentację przedstawiającą stan badanego elementu oraz wyniki kontroli.
- Wynik diagnostyki – informację o końcowej kwalifikacji wtryskiwacza.
- Zestawienie parametrów – wyniki właściwych pomiarów elektrycznych i hydraulicznych.
- Dane dotyczące szczelności – ocenę korpusu oraz końcówki rozpylającej.
- Wyniki dawkowania – informacje z odpowiednich punktów pracy określonych w testplanie.
- Pomiar czasu reakcji RSP – wynik badania szybkości odpowiedzi.
- Ocenę rozpylania – informację o jakości i geometrii strugi.
- Porównanie wyników początkowych i końcowych – zestawienie zmian po czyszczeniu.
- Porównanie kompletu – analizę różnic między trzema wtryskiwaczami, jeżeli dostarczono cały zestaw.
- Indywidualny protokół parametrów – dokumentację dotyczącą badanego elementu.
- Certyfikat z przeprowadzonego badania – potwierdzenie wykonanej kontroli.
- Potwierdzenie końcowej kontroli jakości – informację o wyniku ostatniego etapu weryfikacji.
- Pisemną gwarancję na 24 miesiące bez limitu kilometrów – dla wykonanych usług i dostarczonych podzespołów objętych gwarancją, zgodnie z jej warunkami.
Cena diagnostyki wtryskiwaczy Citroën Berlingo III K9 1.2 w naszym serwisie
Koszt sprawdzenia jednego wtryskiwacza zależy od rodzaju zastosowanego układu paliwowego.
- Wtrysk pośredni MPI/PFI – 45 zł netto za 1 sztukę.
- Wtrysk bezpośredni GDI – 103 zł netto za 1 sztukę.
W ramach usługi wykonujemy test początkowy, czyszczenie i kontrolę końcową. Dobór części przeprowadzamy na podstawie numeru starego wtryskiwacza, danych samochodu lub numeru VIN. Przed kontaktem telefonicznym warto przygotować te informacje, aby usprawnić identyfikację i sprawdzenie dostępności podzespołu.
Wtryskiwacze z Berlingo K9 obsługujemy także bez osobistej wizyty
Nie trzeba przyjeżdżać do naszej pracowni, aby zlecić diagnostykę własnych wtryskiwaczy. Obsługujemy zlecenia z całej Polski, a odbiór wymontowanych podzespołów organizujemy również za pośrednictwem firmy kurierskiej. Przyjmujemy wtryskiwacze przeznaczone do diagnostyki i regeneracji. Wysyłamy także dostępne części nowe oraz zregenerowane, dobrane do konkretnego pojazdu.
Korzystamy z usług DPD i InPost, w tym z możliwości nadania i odbioru przesyłek przez Paczkomat. Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie. Dostępny podzespół może zostać wysłany nawet w ciągu 24 godzin, natomiast rzeczywisty termin zależy od dostępności części i zakresu zlecenia.
Przed wysyłką należy zabezpieczyć króćce i przyłącza wtryskiwaczy, aby ograniczyć ryzyko przedostania się zanieczyszczeń. Elementy trzeba unieruchomić w opakowaniu oraz dołączyć dane kontaktowe lub numer zlecenia.
Sześć etapów obsługi wysyłkowej
- Ustalamy właściwy element – identyfikujemy wtryskiwacze po numerze części albo danych pojazdu, w tym VIN.
- Organizujemy odbiór – uzgadniamy sposób przekazania paczki i zlecamy odbiór kurierski.
- Przeprowadzamy obsługę – wykonujemy test wejściowy, czyszczenie i ponowną kontrolę.
- Przekazujemy wynik – informujemy klienta o stanie wtryskiwaczy i rezultatach pomiarów.
- Uzgadniamy dalsze postępowanie – jeśli konieczne są dodatkowe czynności lub dobór innej części, przedstawiamy dostępne rozwiązania.
- Realizujemy przesyłkę zwrotną – odsyłamy sprawdzony wtryskiwacz albo odpowiednio dobrany podzespół.
Berlingo 1.2 PureTech szarpie podczas jazdy – czy przyczyną są wtryskiwacze?
Szarpanie podczas przyspieszania, nierówny bieg jałowy albo utrata płynności pracy trzycylindrowego silnika nie muszą oznaczać uszkodzenia wtryskiwacza. W Berlingo K9 podobne zachowanie może wynikać także z nieprawidłowej pracy układu zapłonowego, zasilania paliwem, dolotu lub sterowania silnikiem.
Wtryskiwacz podejrzewamy szczególnie wtedy, gdy występują nieprawidłowości dotyczące ilości podawanego paliwa, szczelności albo sposobu rozpylania benzyny.
| Możliwa przyczyna | Wpływ na wtryskiwacz | Zakres kontroli |
|---|---|---|
01Osady na końcówce |
Zaburzony kształt strugi paliwa. | Rozpylanie i dawkowanie. |
02Zanieczyszczenia paliwa |
Ograniczenie drożności kanałów. | Przepływ i jego stabilność. |
03Nieprawidłowa praca cewki |
Zaburzona reakcja na sterowanie. | Parametry elektryczne i czas reakcji. |
04Nieszczelność rozpylacza |
Przepływ paliwa po zamknięciu. | Szczelność końcówki. |
05Zużycie rozpylacza |
Pogorszenie atomizacji benzyny. | Geometria i równomierność strugi. |
06Uszkodzenie korpusu lub połączeń |
Możliwy wyciek na zewnątrz. | Szczelność zewnętrzna. |
Nieprawidłowa praca jednego z trzech wtryskiwaczy może prowadzić do wypadania zapłonu, zwiększonego zużycia benzyny, szarpania, spadku osiągów i zaburzenia składu mieszanki. Długotrwałe nieprawidłowe spalanie może również zwiększać obciążenie katalizatora.
Sam objaw nie stanowi jeszcze diagnozy. Dopiero kontrola parametrów elektrycznych, przepływu, szczelności oraz rozpylania pozwala ocenić rzeczywisty stan wymontowanego wtryskiwacza.
Czy jakość benzyny wpływa na trwałość wtryskiwaczy PureTech?
Jakość paliwa ma znaczenie dla stanu kanałów przepływowych i końcówek rozpylających, ponieważ obecne w benzynie zanieczyszczenia mogą sprzyjać powstawaniu osadów. Podczas długiego przechowywania paliwo ulega procesom starzenia, które mogą prowadzić do tworzenia produktów utleniania i pogorszenia jego właściwości. Obecność biokomponentów oraz wilgoci może dodatkowo wpływać na stabilność mieszaniny i warunki pracy układu paliwowego. Zanieczyszczenia mechaniczne mogą natomiast zakłócać przepływ lub szczelne zamykanie wtryskiwacza.
STFT i LTFT w Berlingo 1.2 – co można wywnioskować z korekt paliwowych?
Podczas diagnostyki silnika 1.2 PureTech przydatne są dane dotyczące korekt składu mieszanki. Nie służą jednak do bezpośredniego oceniania sprawności pojedynczego wymontowanego wtryskiwacza.
STFT (Short Term Fuel Trim) to krótkoterminowa korekta dawki paliwa. Przedstawia bieżącą reakcję sterownika na informacje dotyczące składu mieszanki, gdy układ pracuje w odpowiednim trybie regulacji. LTFT (Long Term Fuel Trim) oznacza korektę długoterminową, czyli wyuczoną zmianę dawkowania wynikającą z obserwowanej przez sterownik tendencji.
Interpretujemy je następująco:
- Korekta dodatnia – sterownik zwiększa dawkę paliwa, ponieważ regulacja wskazuje na potrzebę wzbogacenia mieszanki.
- Korekta ujemna – sterownik ogranicza dawkę, ponieważ regulacja wskazuje na potrzebę jej zubożenia.
Nieprawidłowo działający wtryskiwacz może wpływać na korekty poprzez zmianę ilości dostarczanej benzyny lub zaburzenie procesu spalania. Jednak podobne odchylenia mogą występować także przy nieszczelnościach dolotu, problemach z ciśnieniem paliwa, czujnikami lub innymi elementami sterowania.
W trzycylindrowym PureTech korekta obserwowana przez sterownik nie wskazuje automatycznie, który z trzech wtryskiwaczy pracuje nieprawidłowo, dlatego wykorzystujemy STFT i LTFT do określenia kierunku diagnostyki samochodu. Nie zastępują one kontroli wtryskiwaczy na stanowisku probierczym.
Zaplecze techniczne pracowni – 35 lat doświadczenia w układach wtryskowych
- Profesjonalny park maszynowy z urządzeniami Carbon Zapp GTBR-X, Carbon Zapp GDU.4R, Carbon Zapp GS4/10 oraz Hartridge Excalibur.
- Obsługę benzynowych wtryskiwaczy MPI/PFI i GDI.
- Możliwość równoczesnego badania do czterech wtryskiwaczy na odpowiednim stanowisku, z indywidualnym pomiarem każdego elementu.
- Stanowisko GTBR-X o maksymalnych możliwościach ciśnieniowych do 1200 barów, przy czym rzeczywiste ciśnienie testowe dobieramy do konkretnej konstrukcji.
- Diagnostykę elektryczną, pomiary przepływu, szczelności, rozpylania oraz czasu reakcji RSP.
- Testy początkowe, odpowiednio dobrane czyszczenie, płukanie wsteczne i kontrolę końcową.
- Procedury kodowania wybranych konstrukcji wtryskiwaczy, gdy przewiduje je ich producent.
- Wydzielone stanowiska do demontażu, czyszczenia, diagnostyki i montażu.
- System oznaczania oraz segregowania wtryskiwaczy i ich elementów, pozwalający zachować identyfikację części na kolejnych etapach obsługi.
- Dokumentowanie parametrów i przygotowywanie protokołów z przeprowadzonych badań.
- Obsługę wysyłkową klientów z całej Polski.
FAQ – wtryskiwacze benzynowe Citroën Berlingo III K9 1.2 PureTech
Czy Citroën Berlingo III K9 1.2 PureTech ma wtryskiwacze MPI czy GDI?
W wersjach 1.2 PureTech 110 i 130 zastosowano bezpośredni wtrysk benzyny GDI. Paliwo jest podawane do komór spalania, dlatego wtryskiwacze badamy według procedur właściwych dla konstrukcji wysokociśnieniowych, a nie klasycznego MPI.
Czy wtryskiwacze PureTech 110 i PureTech 130 w Berlingo K9 są identyczne?
Oba silniki należą do rodziny 1.2 PureTech, ale sama zgodność pojemności nie potwierdza zamienności wtryskiwaczy. Przed doborem sprawdzamy kod silnika HNP lub HNS, numer części oraz dane pojazdu.
Czy wypadanie zapłonu na jednym cylindrze Berlingo 1.2 oznacza uszkodzony wtryskiwacz?
Nie, ponieważ przyczyną mogą być również elementy układu zapłonowego, stan mechaniczny silnika albo inne problemy z przygotowaniem mieszanki. Wtryskiwacz kwalifikujemy do oceny na podstawie diagnostyki, a jego stan potwierdzamy badaniami elektrycznymi i hydraulicznymi.
Dlaczego warto przekazać do badania wszystkie trzy wtryskiwacze z silnika PureTech?
Badanie kompletu pozwala porównać trzy elementy w jednakowych warunkach i wykryć odchylenia dotyczące dawki, szczelności lub czasu reakcji. Dzięki temu sprawdzamy nie tylko pojedynczy wtryskiwacz, ale również zgodność pracy całego zestawu.
Czy numer VIN Berlingo K9 wystarczy do ustalenia ceny i dostępności wtryskiwacza?
VIN pomaga ustalić wersję pojazdu i sprawdzić odpowiednie pozycje katalogowe. Dla pewnego doboru warto podać również numer wymontowanego wtryskiwacza, szczególnie gdy samochód miał wcześniej naprawiany układ paliwowy.
Co sprawdzamy na Carbon Zapp GTBR-X po czyszczeniu wtryskiwaczy Berlingo?
Ponownie mierzymy dawkowanie, kontrolujemy szczelność i rozpylanie oraz porównujemy wyniki w odpowiednich punktach pracy. Zależnie od testplanu uwzględniamy również powtarzalność, parametry elektryczne i czas reakcji RSP.
Czy po ponownym montażu wtryskiwaczy GDI w Berlingo 1.2 trzeba je kodować?
Nie każdy wtryskiwacz benzynowy wymaga indywidualnego kodu korekcyjnego. W Berlingo 1.2 PureTech konieczność kodowania lub adaptacji ustalamy na podstawie konkretnej wersji układu i dokumentacji producenta, zwracając również uwagę na prawidłowe przygotowanie uszczelnień podczas montażu.
Diagnostyka wtryskiwaczy Citroën Berlingo III K9 – skontaktuj się z nami
W Pawlik Diesel Service wykonujemy diagnostykę, czyszczenie, testowanie i proces serwisowy własnych wtryskiwaczy benzynowych GDI z Citroëna Berlingo III K9 1.2 PureTech 110 i 130. Sprawdzamy ich stan na specjalistycznych stanowiskach probierczych, porównujemy wyniki przed czyszczeniem i po nim oraz przygotowujemy dokumentację pomiarową.
Jeżeli wtryskiwacz nie kwalifikuje się do dalszego użytkowania, sprawdzamy dostępność odpowiedniego elementu zregenerowanego lub nowego. Części dobieramy na podstawie numeru wtryskiwacza oraz numeru VIN samochodu.
Zadzwoń pod numer 601 856 277, aby sprawdzić cenę diagnostyki, dostępność części i możliwości realizacji usługi. Organizujemy odbiór kurierski wymontowanych wtryskiwaczy oraz wysyłkę podzespołów na terenie całej Polski.
Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części
Komentarze
