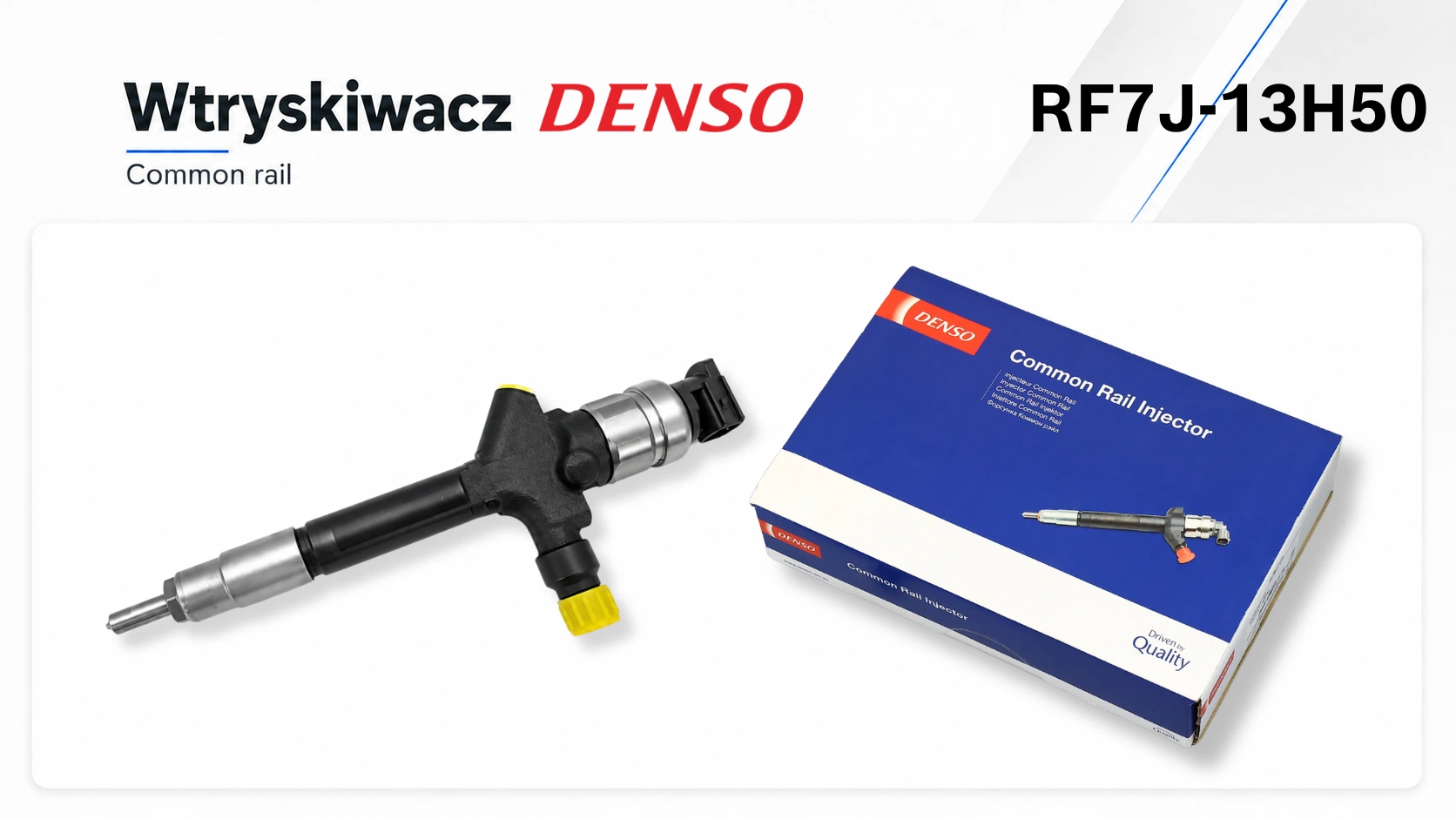

Wtryskiwacz Denso RF7J-13H50, identyfikowany również oznaczeniami 095000-5780 i DCRI105780, jest elektromagnetycznym wtryskiwaczem Common Rail stosowanym w wybranych silnikach wysokoprężnych Mazda 2.0 MZR-CD. Jego zadaniem jest precyzyjne dawkowanie paliwa w warunkach zmieniającego się ciśnienia, obciążenia silnika i czasu sterowania. W naszej pracowni diagnozujemy i regenerujemy wtryskiwacze Denso, ustalając rzeczywistą przyczynę nieprawidłowej pracy. Sprawdzamy szczelność hydrauliczną, ilość paliwa kierowanego do przelewu, dawki wtrysku i stabilność działania elementów sterujących. Każdy przypadek analizujemy indywidualnie, ponieważ podobne objawy w samochodzie mogą wynikać z różnych uszkodzeń.

Wykorzystujemy 15 specjalistycznych stanowisk i urządzeń diagnostycznych, wydzieloną strefę czystego montażu oraz procedurę podwójnej kontroli. Przy regeneracji każdego egzemplarza pracuje dwóch specjalistów. Po naprawie wykonujemy dwa badania weryfikacyjne i wydajemy wyłącznie wtryskiwacze spełniające wymagania właściwej procedury pomiarowej.

Numery RF7J-13H50, 095000-5780 i DCRI105780 – jak identyfikujemy część?

Numer RF7J-13H50 pochodzi z systemu oznaczeń Mazdy. Denso stosuje dla tej konstrukcji oznaczenia 095000-5780 oraz DCRI105780. Numery te mogą być prezentowane w katalogach z różnym formatowaniem, dlatego przy doborze sprawdzamy pełną identyfikację podzespołu.

Nie opieramy zgodności wyłącznie na pojemności silnika. Analizujemy numer OE, oznaczenie Denso, kod silnika, rocznik i – w razie potrzeby – VIN.

W jakich modelach Mazdy może występować RF7J-13H50?

Wtryskiwacz związany jest z wybranymi odmianami silników wysokoprężnych 2.0 stosowanych w Mazdzie 3, 5 i 6. Poszczególne generacje pojazdów wykorzystywały różne rozwiązania układu paliwowego, dlatego zgodność ustalamy dla konkretnego egzemplarza samochodu.

Przedstawiona lista ma charakter orientacyjny. Ten sam silnik o zbliżonej mocy nie gwarantuje zastosowania identycznego wtryskiwacza. Przed zamówieniem porównujemy numer OE Mazda i oznaczenie Denso, a w razie wątpliwości sprawdzamy VIN.

Dlaczego wtryskiwacz Denso zaczyna dawkować paliwo nieprawidłowo?

W RF7J-13H50 istotne są niewielkie luzy robocze w części hydraulicznej, dokładność pracy zaworu sterującego i stan rozpylacza. Zanieczyszczenia paliwa, korozja albo mechaniczne zużycie mogą zmienić charakterystykę wtrysku.

Podczas badań nie ograniczamy się do stwierdzenia, że wtryskiwacz jest niesprawny. Ustalamy, który obszar wymaga interwencji.

• Zwiększony przelew wewnętrzny. Kontrolujemy ilość paliwa powracającego z wtryskiwacza. Nadmierna nieszczelność hydrauliczna może ograniczać możliwość uzyskania wymaganego ciśnienia w szynie Common Rail.
• Odchylenia małych dawek. Sprawdzamy zachowanie wtryskiwacza w warunkach krótkiego sterowania. Błędy w tym zakresie mogą wpływać na kulturę pracy silnika oraz stabilność procesu spalania.
• Nieprawidłowa dawka główna. Porównujemy pomierzone wartości z zakresem przewidzianym w odpowiednim planie testowym. Zarówno dawka zaniżona, jak i zawyżona wymaga określenia przyczyny.
• Nieszczelność rozpylacza. Analizujemy stan końcówki wtryskowej oraz zdolność elementów współpracujących do utrzymania wymaganej szczelności.
• Problemy z obwodem sterującym. Sprawdzamy parametry elektryczne dostępne dla danej konstrukcji, stan połączeń oraz reakcję elementu elektromagnetycznego.

Objawy, które mogą wskazywać na problem z wtryskiem

Do najczęściej zgłaszanych problemów należą trudności z uruchamianiem silnika, nierówna praca na wolnych obrotach, wibracje, spadek mocy, dymienie i zwiększony hałas spalania.

Nie interpretujemy jednak tych objawów w oderwaniu od pozostałych podzespołów. Nieprawidłowości mogą występować również przy niewłaściwym ciśnieniu zasilania, uszkodzeniu pompy wysokiego ciśnienia, nieszczelności dolotu czy problemach mechanicznych silnika.

Dlatego ostateczną ocenę wtryskiwacza opieramy na pomiarach, a nie wyłącznie na objawach odczuwanych podczas jazdy.

Diagnostyka Denso 095000-5780 – jak weryfikujemy parametry?

Przed rozebraniem wtryskiwacza przeprowadzamy kontrolę na odpowiednim stanowisku pomiarowym, jeżeli stan podzespołu pozwala na bezpieczne badanie. Dobieramy wyposażenie oraz procedurę do konkretnego numeru Denso.

Kontrolujemy objętość podawanego paliwa, szczelność, powrót paliwa i powtarzalność pracy. Punkty pomiarowe oraz wartości graniczne wynikają z planu testowego właściwego dla tego wariantu.

W diagnostyce wtryskiwaczy Common Rail spotykamy różne oznaczenia punktów testowych, między innymi:

• VL (Full Load) – pełne obciążenie; kontrola dawki paliwa przy wysokim obciążeniu silnika.

• EM (Emission Point) – punkt emisyjny; sprawdzanie dawkowania w określonych warunkach eksploatacyjnych.

• MDP (Minimum Drive Pulse) – minimalny impuls sterujący; określenie najkrótszego impulsu powodującego rozpoczęcie wtrysku.

• FERT (Full Event Response Time) – pełny czas reakcji wtryskiwacza; pomiar charakterystyki czasowej odpowiedzi na sygnał sterujący.

W przypadku Denso RF7J-13H50 nie przypisujemy tych oznaczeń automatycznie do zakresu badań. Stosujemy wyłącznie punkty pomiarowe przewidziane we właściwym planie testowym.

Co jest dla nas najważniejsze podczas pomiaru?

Ocenę wykonujemy według odpowiedniej procedury. Nie podajemy uniwersalnych wartości ciśnienia ani dawek dla wszystkich wtryskiwaczy Denso, ponieważ parametry zależą od konstrukcji, numeru części i warunków pomiarowych.

Jak ustalamy przyczynę uszkodzenia?

Po badaniach wstępnych rozbieramy wtryskiwacz i osobno kontrolujemy jego elementy. Szukamy nie tylko zużycia, ale także śladów wskazujących na sposób powstania awarii.

Analizujemy stan powierzchni prowadzących, obszarów uszczelniających i końcówki rozpylającej. Sprawdzamy obecność metalicznych cząstek, osadów oraz uszkodzeń korozyjnych.

• Zanieczyszczenia metaliczne mogą świadczyć o problemie występującym poza samym wtryskiwaczem, na przykład w pompie wysokiego ciśnienia. W takich przypadkach zwracamy uwagę na konieczność kontroli całego układu paliwowego.
• Korozja może wskazywać na kontakt elementów precyzyjnych z wodą. Nawet miejscowe uszkodzenia powierzchni współpracujących mogą zmieniać szczelność hydrauliczną.
• Zatarcia i rysy analizujemy pod kątem ich wpływu na swobodę ruchu elementów oraz prawidłowość dozowania paliwa.

Wykonujemy fotografie mikroskopowe wykrytych defektów i dokumentujemy ich charakter. Dzięki temu zakres naprawy wynika z rzeczywistego stanu części.

Regeneracja wtryskiwacza RF7J-13H50 – wymiana zużytych części

W toku regeneracji oddzielamy elementy nadające się do dalszego użytkowania od tych, które wymagają wymiany. Każdy podzespół kwalifikujemy na podstawie jego stanu technicznego.

• Kontrola zespołu sterującego

Weryfikujemy powierzchnie współpracujące, elementy odpowiedzialne za szczelność i prawidłowy przebieg sterowania. Odchylenia pracy zaworu mogą wpływać na przelew oraz dawkowanie przy różnych czasach wysterowania.

• Ocena rozpylacza

Sprawdzamy stan iglicy, końcówki rozpylającej oraz powierzchni prowadzących. Zużyty lub uszkodzony rozpylacz może zmieniać charakterystykę dawki i przebieg podawania paliwa.

• Weryfikacja pozostałych części

Kontrolujemy korpus, elementy uszczelniające oraz części montażowe. Szczególną uwagę poświęcamy uszkodzeniom, których nie można wyeliminować przez samą wymianę pojedynczego podzespołu.

Nie przywracamy sprawności zużytych elementów precyzyjnych poprzez szlifowanie czy polerowanie ich powierzchni roboczych. Wymieniamy części niespełniające wymagań, preferując podzespoły oryginalne, a gdy jest to konieczne – odpowiednio dobrane zamienniki wysokiej jakości.

Oddzielna strefa demontażu i czystego montażu

Wtryskiwacze Common Rail wymagają szczególnej ochrony przed zanieczyszczeniami. Niewielkie cząstki mogą powodować uszkodzenia powierzchni współpracujących, utratę szczelności albo blokowanie ruchomych elementów.

Dlatego organizujemy proces w dwóch oddzielonych obszarach.

• W strefie prac zanieczyszczających wykonujemy demontaż, usuwanie osadów, czyszczenie i wstępną kontrolę elementów.
• W strefie czystego montażu przeprowadzamy szczegółową kwalifikację części i składanie wtryskiwaczy. Pomieszczenie zapewnia laboratoryjne warunki czystości i jest wyposażone w oczyszczacz powietrza.

Stosujemy specjalistyczne narzędzia, a wymagane momenty dokręcania kontrolujemy z użyciem narzędzi dynamometrycznych poddawanych odpowiednim procedurom metrologicznym.

Dwóch specjalistów i dwa badania końcowe

Każdy regenerowany wtryskiwacz przechodzi przez proces, w którym uczestniczy dwóch wykwalifikowanych specjalistów. Umożliwia to dodatkową weryfikację doboru elementów, poprawności montażu i parametrów uzyskanych po naprawie.

Pierwsze badanie kontrolne pozwala ocenić, czy wtryskiwacz spełnia wymagania właściwego planu testowego.

Podczas drugiego badania ponownie sprawdzamy parametry, w tym stabilność dawkowania, szczelność i przelew w zakresie przewidzianym dla badanego egzemplarza.

Nie traktujemy wymiany części jako wystarczającego dowodu wykonania skutecznej regeneracji. Warunkiem wydania jest uzyskanie poprawnych wyników pomiarowych.

Jeżeli element ma nieodwracalne uszkodzenie konstrukcyjne albo mimo naprawy nie osiąga wymaganych wartości, nie wydajemy go jako sprawnego wtryskiwacza.

Kodowanie i adaptacja wtryskiwacza Denso po montażu

W zależności od wersji systemu sterowania Denso może być wymagana identyfikacja kodu korekcyjnego, wprowadzenie danych do sterownika silnika albo przeprowadzenie odpowiedniej procedury adaptacyjnej.

Nie utożsamiamy kodowania Denso z systemami C2I/C3I stosowanymi w Delphi ani z oznaczeniami korekcji wykorzystywanymi w innych konstrukcjach.

Przed wydaniem sprawdzamy sposób identyfikacji konkretnego egzemplarza i wymagania pojazdu. Jeżeli procedura przewiduje wyznaczenie lub weryfikację danych korekcyjnych, uwzględniamy je w zakresie usługi i dokumentacji.

Po montażu mechanik powinien wykonać czynności wymagane przez sterownik danego samochodu. Sama operacja kodowania nie zastępuje sprawnego hydraulicznie wtryskiwacza.

Jak wykorzystujemy nasze stanowiska badawcze?

Wyposażenie dobieramy do rodzaju i producenta badanego podzespołu. Nie zakładamy, że każde urządzenie obsługuje każdą konstrukcję Common Rail.

W przypadku Denso RF7J-13H50 korzystamy z odpowiedniej procedury i kompatybilnego wyposażenia diagnostycznego. Pozostałe stanowiska służą do badania obsługiwanych przez nie wtryskiwaczy Diesla.

Łącznie dysponujemy 15 specjalistycznymi stanowiskami i urządzeniami. Umożliwia to równoległą diagnostykę wielu podzespołów i sprawną obsługę zleceń obejmujących całe komplety wtryskiwaczy.

Czy należy sprawdzić komplet wtryskiwaczy z Mazdy 2.0 Diesel?

W przypadku nierównej pracy silnika albo nieprawidłowych korekcji cylindrów zalecamy porównanie parametrów wszystkich wtryskiwaczy. Różnice pomiędzy egzemplarzami mogą pomóc w ustaleniu, który cylinder wymaga dalszej diagnostyki.

Kontrolujemy przelew, dawki i powtarzalność pracy poszczególnych części w porównywalnych warunkach pomiarowych.

Nie oznacza to automatycznej konieczności regeneracji całego zestawu. Naprawiamy te podzespoły, których wyniki lub stan elementów wskazują na rzeczywistą niesprawność.

Przyjmujemy jeden wtryskiwacz, kilka egzemplarzy lub cały komplet. Rozbudowane zaplecze pozwala nam prowadzić badania równolegle.

Regeneracja własnego, wtryskiwacz zregenerowany czy nowy?

Zapewniamy trzy możliwości realizacji zamówienia.

• Regeneracja własnego RF7J-13H50 polega na przyjęciu konkretnego wtryskiwacza, wykonaniu diagnostyki, kwalifikacji części, naprawie i końcowych pomiarach.
• Zakup wtryskiwacza zregenerowanego pozwala otrzymać przygotowany wcześniej egzemplarz po weryfikacji technicznej. To rozwiązanie sprawdza się także wtedy, gdy własny wtryskiwacz ma uszkodzenia wykluczające naprawę.
• Zakup nowego wtryskiwacza Denso jest kolejną dostępną opcją. Przed realizacją sprawdzamy jego zgodność z numerem OE i wymaganiami samochodu.

Dokumentacja, gwarancja i kontrola po naprawie

Po wykonanej regeneracji przekazujemy fakturę, certyfikat naprawy oraz protokół z badań na stanowisku probierczym. Dokumentacja obejmuje identyfikację podzespołu i uzyskane wyniki. Dane korekcyjne uwzględniamy, jeżeli wymaga tego dany system oraz zakres wykonanej procedury.

Na regenerowane wtryskiwacze udzielamy 24-miesięcznej gwarancji bez limitu kilometrów, zgodnie z jej warunkami. Zapewniamy również wsparcie pogwarancyjne i możliwość ponownego zbadania podzespołu.

Jeśli podczas diagnostyki wykryjemy zanieczyszczenia mogące pochodzić z pozostałych elementów układu paliwowego, informujemy o konieczności ustalenia ich źródła. Wydajny i szczelny wtryskiwacz nie będzie pracował prawidłowo w układzie zanieczyszczonym wodą lub opiłkami metalu.

Odbiór i wysyłka w całej Polsce

Organizujemy odbiór wtryskiwaczy od klientów z całej Polski za pośrednictwem DPD i InPost, również z wykorzystaniem Paczkomatów InPost.

Po otrzymaniu przesyłki sprawdzamy oznaczenia, wykonujemy diagnostykę i określamy zakres naprawy. Klient nie musi samodzielnie zamawiać kuriera – organizujemy transport i wysyłkę zwrotną.

W sprzyjających warunkach regenerację możemy wykonać nawet w jeden dzień roboczy. Termin uzależniamy od uszkodzenia, dostępności odpowiednich części i kolejności realizacji zleceń. Czas przewozu nie jest wliczany do czasu naprawy.

Ponad 30 lat doświadczenia w regeneracji układów Diesla

W Pawlik Diesel Service mamy ponad 30 lat doświadczenia w diagnostyce oraz regeneracji układów wtryskowych Diesla, w tym elektromagnetycznych i piezoelektrycznych systemów Common Rail.

Nasz zespół tworzą doświadczeni inżynierowie, specjaliści i technicy, którzy regularnie uczestniczą w szkoleniach technicznych Bosch. Dysponujemy specjalistycznymi stanowiskami probierczymi, narzędziami pomiarowymi oraz wydzieloną strefą czystego montażu.

Przy Denso RF7J-13H50 analizujemy przyczyny uszkodzeń, kontrolujemy każdy element precyzyjny, wymieniamy części niespełniające wymagań i dwukrotnie weryfikujemy efekt regeneracji.

O jakości wykonanej naprawy decydują wyniki pomiarów, szczelność i powtarzalność dawkowania.

FAQ – Denso RF7J-13H50

1. Czy Denso RF7J-13H50 można regenerować?

Tak, jeżeli stan korpusu i pozostałych elementów pozwala na przywrócenie wymaganych parametrów. Możliwość naprawy potwierdzamy po diagnostyce i kontroli części.

2. Czy Denso 095000-5780 i RF7J-13H50 to te same oznaczenia?

Są to powiązane oznaczenia tego wariantu wtryskiwacza: numer Denso i numer OE Mazdy. Przed zakupem dodatkowo sprawdzamy zgodność konkretnej wersji z pojazdem.

3. Czy zwiększony przelew zawsze oznacza uszkodzenie rozpylacza?

Nie. Przyczyną może być między innymi nieszczelność w zespole sterującym. Rodzaj uszkodzenia ustalamy na podstawie pomiarów i kontroli elementów po demontażu.

4. Czy po regeneracji potrzebne jest kodowanie wtryskiwacza?

To zależy od wersji wtryskiwacza i sterownika silnika. Weryfikujemy wymagania właściwe dla danego układu i informujemy o koniecznych czynnościach.

5. Czy mogę wysłać komplet czterech wtryskiwaczy z Mazdy?

Tak. Przyjmujemy pojedyncze sztuki i pełne komplety. Badanie wszystkich egzemplarzy ułatwia porównanie ich charakterystyk i ustalenie rzeczywistego zakresu naprawy.
