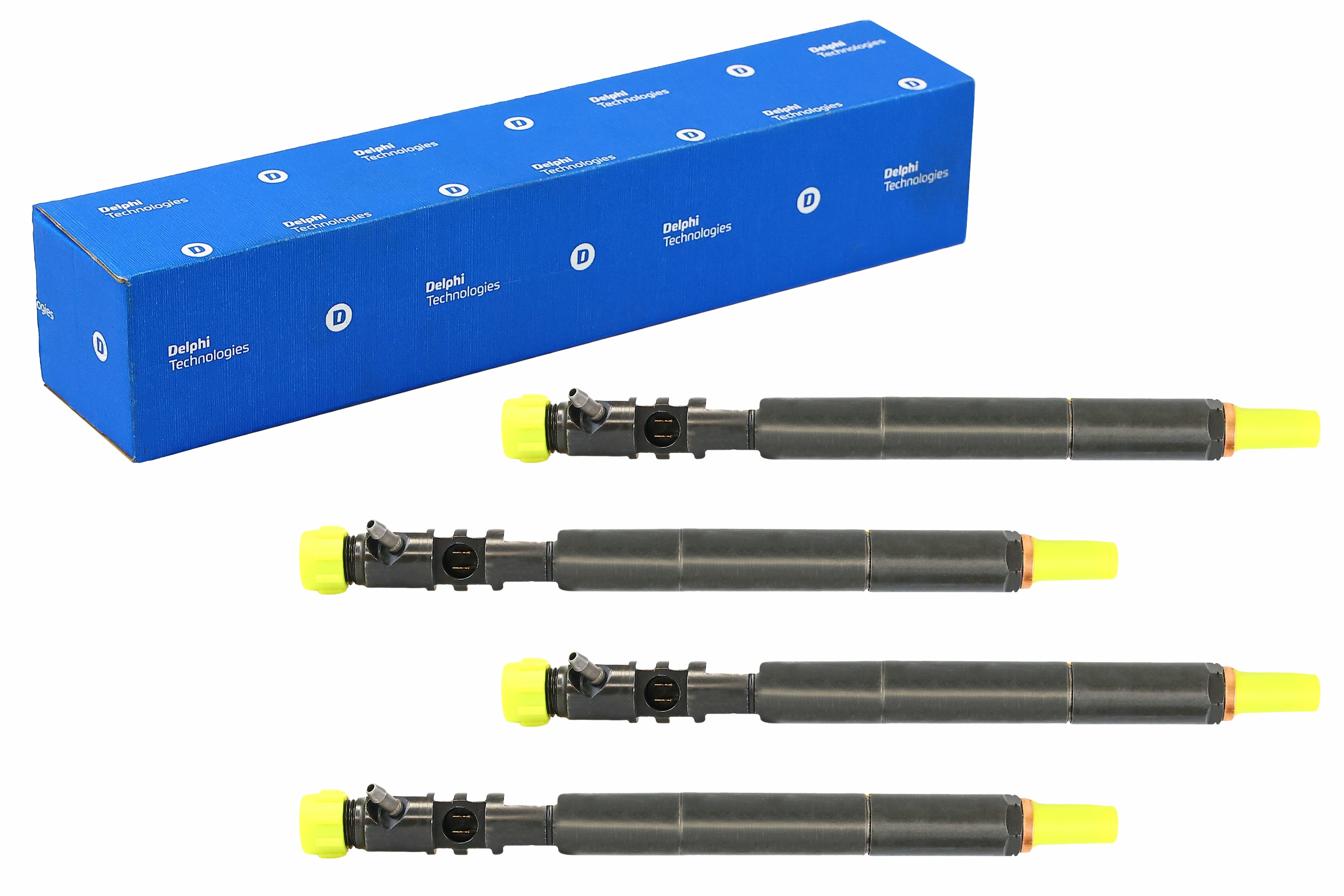

Delphi EJBR03401D to elektromagnetyczny wtryskiwacz paliwa układu Common Rail, należący do rodziny DFI 1.3. Numer jest powiązany katalogowo z układami wtryskowymi stosowanymi w wybranych pojazdach SsangYong. W naszej pracowni diagnozujemy wtryskiwacze, analizujemy wyniki pomiarów i kwalifikujemy egzemplarze do regeneracji. Korzystamy z ponad 30 lat doświadczenia w układach wtryskowych, a dla produktów objętych właściwą ofertą zapewniamy 2-letnią gwarancję bez limitu kilometrów.

Najważniejsze dane wtryskiwacza

Powiązania katalogowe potwierdzają niezależne zestawienia, ale nie stanowią podstawy do montażu bez sprawdzenia konkretnego pojazdu.

Pracownia i zespół inżynierski

Kto faktycznie wykonuje tę regenerację?

Pracujemy w wieloosobowym zespole, w którym czterech inżynierów specjalizuje się w technologii Common Rail. Korzystamy ze szkoleń technicznych, w tym Bosch i producentów urządzeń diagnostycznych, oraz aktualizujemy wiedzę i procedury.

Rozdzielamy identyfikację, diagnostykę, regenerację i kontrolę odbiorczą. Przed podjęciem decyzji o naprawie analizujemy wyniki pomiarów, stan konstrukcji i zakres uszkodzeń. Samo zastąpienie zużytego podzespołu nie oznacza zakończenia regeneracji — konieczne jest jeszcze uzyskanie prawidłowych parametrów pracy.

Kto odpowiada za wynik?

Operator stanowiska przeprowadza badanie według dobranego planu. Wyniki analizujemy technicznie, a decyzję o kwalifikacji podejmujemy na podstawie pomiarów i oceny stanu części.

Stosujemy trzy odrębne badania przy regeneracji: diagnostyczne przed naprawą oraz dwa niezależne odbiorcze po regeneracji. Pierwszy test końcowy wykonuje pracownik A, drugi — inny pracownik B. Każdy dokumentuje własny wynik.

W przypadku zlecenia obejmującego wyłącznie diagnostykę kończymy pracę na badaniu i przekazaniu oceny. Nie przeprowadzamy regeneracji bez kwalifikacji i uzgodnienia zakresu.

Diagnostyka — co mierzymy i jak interpretujemy wyniki?

W elektromagnetycznym wtryskiwaczu Delphi analizujemy trzy powiązane obszary: sterowanie elektryczne, zachowanie hydrauliczne oraz dawkowanie paliwa.

Obwód elektromagnetyczny

Sprawdzamy stan obwodu sterującego w zakresie przewidzianym dla konstrukcji i stanowiska. Nieprawidłowy wynik pomiaru rezystancji, izolacji lub innego parametru elektrycznego wymaga dalszej oceny.

Wynik elektryczny nie zastępuje badania hydraulicznego. Wtryskiwacz z prawidłowym obwodem cewki nadal może wykazywać nieprawidłowe dawkowanie albo nadmierny przelew.

Szczelność i przelew

Kontrolujemy zachowanie wtryskiwacza pod obciążeniem hydraulicznym według odpowiedniego planu badawczego. Analizujemy szczelność końcówki, połączeń i obiegu powrotnego w zakresie dostępnym dla danej procedury.

Zwiększony przelew może wskazywać na nieszczelność wewnętrzną, lecz sam nie identyfikuje jeszcze konkretnego uszkodzonego elementu. Rozstrzygnięcie wymaga zestawienia wyników i ewentualnej kontroli wewnętrznej.

Dawkowanie paliwa

Dla elektromagnetycznych konstrukcji Delphi szczególne znaczenie ma porównanie dawek w różnych warunkach wysterowania. Analizujemy nie tylko wielkość dawki, lecz także jej stabilność i powtarzalność.

Zakresy przedstawiają znaczenie diagnostyczne pomiarów dla konstrukcji elektromagnetycznej. Konkretne punkty, ich wartości i dostępność na stanowisku wymagają zatwierdzenia planu EJBR03401D.

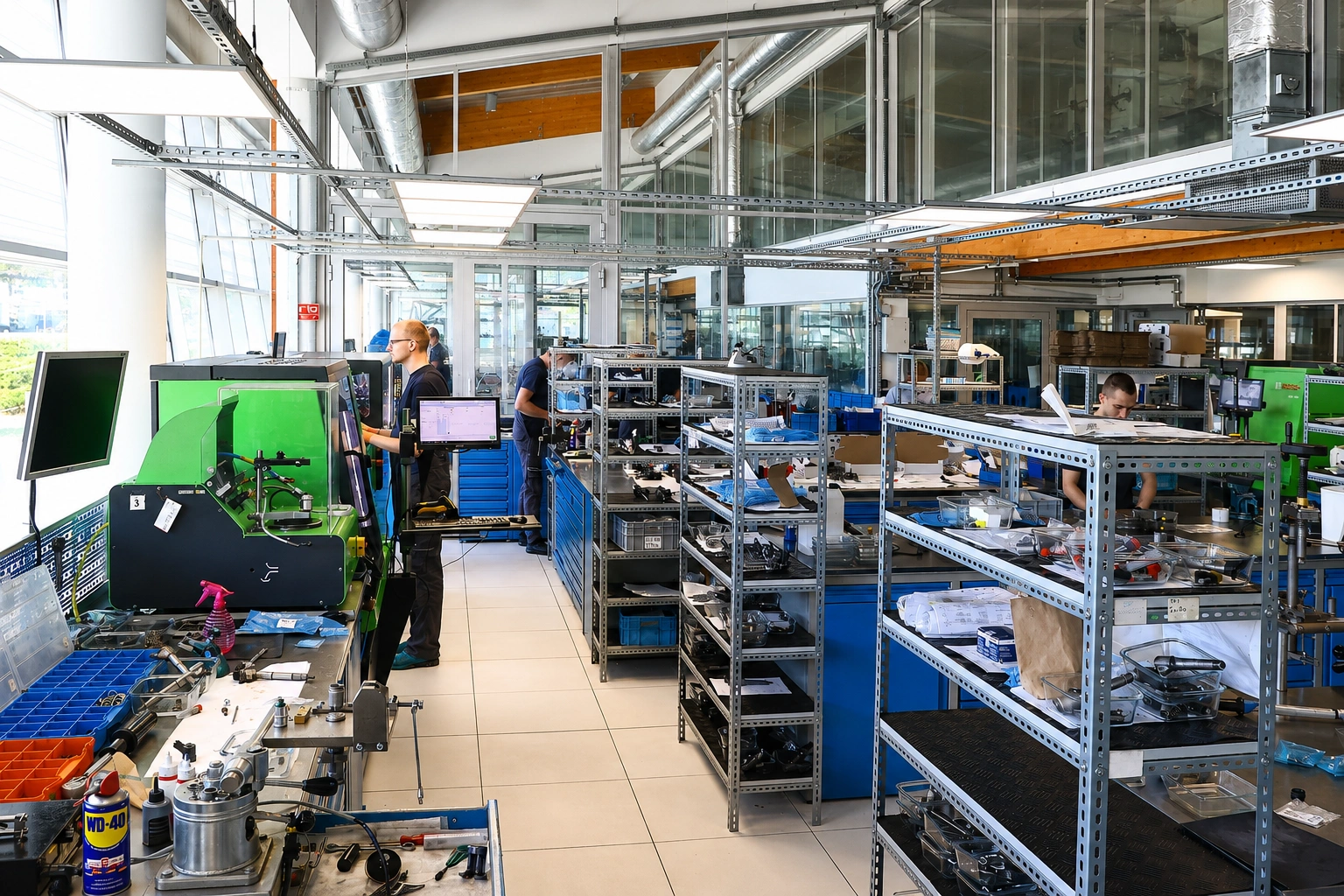

Stanowiska probiercze Hartridge

W pracowni posiadamy Hartridge Sabre CRi oraz Hartridge CRi-Pro. Są to stanowiska wykorzystywane w diagnostyce wtryskiwaczy Common Rail. Nie utożsamiamy ich funkcji ani dostępnych planów testowych.

Dla EJBR03401D przed badaniem konieczne jest potwierdzenie zgodności dokładnego numeru z bazą stanowiska, wersją oprogramowania, oprzyrządowaniem i planem.

Właściwa procedura może przewidywać pomiary określane w systemach Hartridge jako Full Load (FL), Idle (LL), Emission (EM) czy Pilot Injection (PI). Każdy punkt odpowiada innym warunkom pracy i pozwala ocenić odmienny fragment charakterystyki dawkowania. Nie przypisujemy jednak tych oznaczeń do konkretnego planu EJBR03401D bez jego weryfikacji.

Analizując wyniki, odróżniamy:

• Pomiar: zarejestrowaną dawkę, przelew, szczelność lub parametr elektryczny.

• Odchylenie: różnicę względem wymagania planu.

• Mechanizm niesprawności: techniczne wyjaśnienie, dlaczego parametr jest nieprawidłowy.

• Przyczynę pierwotną: źródło uszkodzenia, np. zanieczyszczenie, potwierdzone dodatkowymi dowodami.

Nie ustalamy przyczyny wyłącznie na podstawie jednego nieprawidłowego wyniku.

Nasze zaplecze probiercze

Dysponujemy czterema Bosch DCI 700, dwoma Bosch EPS 708, jednym Bosch EPS 815 z CamBox, czterema Bosch EPS 200 oraz stanowiskami Hartridge Sabre CRi, Hartridge CRi-Pro, CRU.2R, CRU.4R, ITBRX i Carbon Zapp.

Organizujemy pracę na odrębnych stanowiskach, dobierając urządzenia do konstrukcji i dostępnej procedury. Liczba urządzeń nie oznacza, że każdy wtryskiwacz jest obsługiwany przez dowolną maszynę.

Rozróżniamy również serwis urządzenia, jego kalibrację, wzorcowanie i bieżącą kontrolę działania. Są to odrębne czynności metrologiczne i eksploatacyjne, których nie należy utożsamiać.

Jak przebiega regeneracja?

Po pozytywnej kwalifikacji ustalamy zakres prac na podstawie wyników diagnostycznych oraz stanu elementów.

Przeprowadzamy mycie wstępne, demontaż wewnętrzny, dokładne czyszczenie i kontrolę powierzchni współpracujących. Oceniając elementy hydrauliczne, zwracamy uwagę na zużycie, korozję, uszkodzenia mechaniczne oraz ślady wcześniejszych ingerencji.

Wymieniamy zakwalifikowane podzespoły zgodnie z właściwą technologią i dostępnością zgodnych części. Następnie wykonujemy montaż wewnętrzny i regulację.

Kontrolowana czystość

Oddzielamy procesy związane z zabrudzeniem od strefy czystego montażu, w której stosujemy filtrowane powietrze.

Ma to znaczenie szczególnie dla powierzchni precyzyjnych: drobne zanieczyszczenia mogą zaburzyć szczelność, dawkowanie i powtarzalność pracy. Czystość jest więc elementem procesu technologicznego, a nie wyłącznie przygotowaniem estetycznym części.

Test przed regeneracją i dwa testy po regeneracji

Nie zastępujemy drugiego testu odbiorczego wcześniejszą diagnostyką. Każdy z trzech etapów pełni inną funkcję.

Czego nie regenerujemy i kiedy odrzucamy wtryskiwacz?

Przeszkodą w regeneracji mogą być pęknięcia, deformacje, znaczna korozja, zniszczenie krytycznych powierzchni, nieusuwalne uszkodzenia elektryczne albo brak zgodnych podzespołów.

Jeżeli po wykonaniu prac nie uzyskujemy parametrów wymaganych właściwym planem, nie kwalifikujemy egzemplarza jako sprawnego.

Kodowanie korekcyjne Delphi

Wtryskiwacze elektromagnetyczne Delphi tej generacji wykorzystują indywidualną charakterystykę dawkowania, której uwzględnienie przez sterownik
 może wymagać kodu korekcyjnego. W dokumentacji rodziny Delphi występują systemy C2I i C3I.

Kod nie jest numerem katalogowym i nie oznacza mechanicznej regulacji. Służy do uwzględnienia różnic pomiędzy egzemplarzami w strategii sterowania dawką paliwa.

Dla EJBR03401D dostępny profil katalogowy Komtest wskazuje obsługę procedur kodowania na stanowiskach tego producenta. Nie potwierdza jednak automatycznie kompatybilności z posiadanymi przez nas urządzeniami Hartridge.

W zakresie obsługiwanych konstrukcji wyznaczamy kody korekcyjne po odpowiednich pomiarach. Dla dokładnego EJBR03401D ostateczne potwierdzenie procedury, formatu kodu i możliwości jego wyznaczenia na naszym stanowisku wymaga sprawdzenia właściwego planu.

Kodowanie nie zastępuje badania dawek, przelewu, szczelności ani odbioru po regeneracji.

IMA jest odrębnym systemem korekcji i nie należy go automatycznie utożsamiać z kodowaniem Delphi C2I/C3I. Dla EJBR03401D nie ma wystarczającej podstawy do przypisania procedury IMA.

Jeżeli zastosowany układ wymaga wpisania kodu do ECU i przypisania go do cylindra, czynność tę wykonuje warsztat obsługujący samochód. Nie programujemy sterownika pojazdu i nie montujemy wtryskiwaczy w silnikach.

Dokumentacja i badanie kompletu

Dokumentujemy wyniki odpowiednio do zakresu zlecenia. Przy regeneracji zachowujemy rozdzielenie diagnostyki początkowej i dwóch niezależnych badań odbiorczych.

Przyjmujemy pojedyncze wtryskiwacze oraz komplety. Porównanie kilku egzemplarzy pomaga wykryć różnice charakterystyki, ale nie oznacza automatycznej konieczności regeneracji całego zestawu.

Warto zgłosić do badania komplet, gdy kilka cylindrów wykazuje nieprawidłowe korekty lub gdy wcześniejsza diagnostyka nie wskazała jednoznacznie uszkodzonego egzemplarza.

Regeneracja, zakup i wycena

Obsługujemy diagnostykę i regenerację własnych wtryskiwaczy klientów, a także sprzedaż nowych i zregenerowanych części.

Dla konkretnego EJBR03401D wariant handlowy, dostępność i cenę ustalamy indywidualnie. Koszt regeneracji zależy od wyniku kwalifikacji, zakresu prac i potrzebnych podzespołów.

Organizujemy transport w całej Polsce

Wystarczy, że do nas zadzwonisz. Ustalamy szczegóły, zamawiamy kuriera i organizujemy odbiór wtryskiwaczy spod wskazanego adresu. Po zakończeniu uzgodnionych prac zajmujemy się również wysyłką zwrotną.

Obsługujemy transport przez DPD, InPost i Paczkomaty InPost. Przekazujemy instrukcję bezpiecznego zapakowania części.

Niektóre zlecenia realizujemy nawet w jeden dzień roboczy, zależnie od zakresu prac, kwalifikacji i dostępności podzespołów.

Gwarancja i obsługa pogwarancyjna

Dla produktów objętych właściwą ofertą zapewniamy 2-letnią gwarancję bez limitu kilometrów, zgodnie z jej warunkami. W przypadku zgłoszenia problemu analizujemy stan części oraz informacje dotyczące układu paliwowego.

Prowadzimy również diagnostykę pogwarancyjną. Warunki zwrotów i odstąpienia od umowy wynikają z obowiązującego regulaminu oraz właściwych przepisów.

Identyfikacja, zgodność i konstrukcja EJBR03401D

Oznaczenie producenta należy odczytać bezpośrednio z identyfikacji egzemplarza. Numer Delphi nie jest tym samym co numer OE producenta pojazdu.

W katalogach pojawia się powiązanie z SsangYong A6640170021 oraz z numerem EJBR04701D. Relację zamienności EJBR04701D należy jednak sprawdzić
 dla konkretnej konfiguracji przed wydaniem części.

Konstrukcja elektromagnetyczna wykorzystuje sterowany elektrycznie układ zaworowy wpływający na hydrauliczne otwieranie rozpylacza. Dlatego ocena wtryskiwacza wymaga połączenia badań elektrycznych i hydraulicznych.

Objawy i możliwe przyczyny

Niesprawności wtryskiwaczy tej konstrukcji mogą współwystępować z trudnym rozruchem, nierówną pracą, dymieniem, spadkiem mocy albo nieprawidłowymi korektami dawkowania.

Objawy nie są dowodem uszkodzenia konkretnego wtryskiwacza. Podobne problemy mogą wynikać z nieprawidłowego ciśnienia paliwa, instalacji elektrycznej lub stanu mechanicznego silnika.

Przyczyna pierwotna i zalecenia dla mechanika

Przed demontażem mechanik powinien ocenić błędy sterownika, parametry bieżące, korekty, ciśnienie paliwa oraz instalację elektryczną. Próba przelewowa może pomóc w diagnostyce, lecz nie zastępuje pełnego badania stanowiskowego.

Przed ponownym montażem należy sprawdzić stan paliwa, filtra, pompy, przewodów i listwy Common Rail. Obecność wody lub opiłków wymaga ustalenia źródła zanieczyszczenia.

Warsztat montujący powinien zadbać o czystość gniazd, odpowiednie uszczelnienia, momenty dokręcania zgodne z dokumentacją pojazdu oraz wymaganą procedurę kodowania i pierwszego uruchomienia.

FAQ

Czy EJBR03401D pasuje do każdego SsangYonga 2.0 Xdi?

Nie. Zgodność należy potwierdzić po numerze OE, oznaczeniu starego wtryskiwacza lub VIN. Sam model i pojemność silnika nie wystarczają.

Czy regeneracja zawsze jest możliwa?

Nie. Decydują stan elementów, dostępność zgodnych części i możliwość uzyskania wymaganych parametrów.

Czy po regeneracji wykonywane są dwa testy?

Tak. W naszej procedurze dwa niezależne badania odbiorcze wykonują różni pracownicy i dokumentują je osobno.

Czy EJBR03401D wymaga kodowania?

Konstrukcja należy do rodziny Delphi, dla której stosowane są kody korekcyjne. Dokładny format i procedurę po regeneracji potwierdzamy dla konkretnego wariantu.

Czy muszę sam zamówić kuriera?

Nie. Po telefonicznym uzgodnieniu szczegółów organizujemy odbiór i wysyłkę zwrotną.
