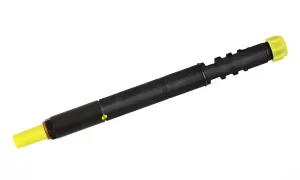

WTRYSKIWACZ EJBR01001Z DELPHI | CITROEN, SUZUKI

	WTRYSKIWACZ EJBR01001Z DELPHI | CITROEN, SUZUKI
	WTRYSKIWACZ EJBR01001Z DELPHI | CITROEN, SUZUKI
	WTRYSKIWACZ EJBR01001Z DELPHI | CITROEN, SUZUKI
	WTRYSKIWACZ EJBR01001Z DELPHI | CITROEN, SUZUKI

WTRYSKIWACZ EJBR01001Z DELPHI | CITROEN, SUZUKI

/ Aktualna ocena: 4.60

Cena:

od 190.00 zł

EJBR01001Z
1980.91, 1980.X9, 15310-73J00-000
R01001Z, R01001A, HRD335
DOSTĘPNE W MAGAZYNIE

ORYGINALNE WTRYSKIWACZE COMMON RAIL OD RĘKI!

CENY JUŻ OD 190 zł

Nowe i profesjonalnie regenerowane na wymianę

NAJWIĘKSZY DIESEL SERVICE W POLSCE!

Oryginalne wtryskiwacze Common Rail czołowych producentów:

BOSCH • DELPHI • SIEMENS VDO
CONTINENTAL • DENSO

24 miesiące gwarancji – bez limitu km
Ponad 4000 sztuk dostępnych od ręki
Dziś zamawiasz – jutro masz!
Oryginalne wtryskiwacze Common Rail – nowe i regenerowane na wymianę
Kurier? My go zamówimy!
Fachowe doradztwo i dobór wtryskiwaczy

WYSTARCZY, ŻE ZADZWONISZ!

My zrobimy wszystko za Ciebie!

Doradzimy, jakie wtryskiwacze najlepiej wybrać, i zajmiemy się całą resztą!

ZADZWOŃ – RESZTĘ ZAŁATWIMY!

ZADZWOŃ

Delphi EJBR01001Z to elektromagnetyczny wtryskiwacz paliwa stosowany w układach wtryskowych Common Rail silników Diesla. Jest katalogowo powiązany z jednostką 1.4 HDi / DDiS o mocy 66 kW (90 KM), oznaczoną kodem 8HY (DV4TED4), wykorzystywaną m.in. w samochodzie Citroën C3 I oraz Suzuki Liana.

Wtryskiwacz Delphi EJBR01001Z odpowiada za precyzyjne dawkowanie i rozpylanie oleju napędowego w komorze spalania. Jego pracą steruje elektrozawór współpracujący z hydraulicznym układem sterowania iglicą rozpylacza. Nieprawidłowe działanie wtryskiwacza może powodować trudności z uruchomieniem silnika, nierówną pracę na biegu jałowym, spadek mocy, zwiększone zadymienie spalin lub nadmierne zużycie paliwa.

Prawidłowa diagnostyka wtryskiwacza EJBR01001Z wymaga sprawdzenia nie tylko korekt dawek paliwa, ale również szczelności, przelewu, jakości rozpylania oraz parametrów pracy układu Common Rail. Przed wymianą lub regeneracją należy także zweryfikować numer katalogowy i zgodność wtryskiwacza z konkretną wersją silnika.

Pawlik Diesel Service / Specyfikacja techniczna

Dane techniczne wtryskiwacza Delphi

Common Rail — identyfikacja, konstrukcja i parametry katalogowe

Numer katalogowy EJBR01001Z
Parametr techniczny Dane / specyfikacja
01 / Identyfikacja podzespołu
Producent Delphi
Numer katalogowy EJBR01001Z
Alternatywny zapis EJBR 01001Z
Numery OE Citroën 1980.91, 1980.X9
Numer OE Suzuki 15310-73J00-000
Numery powiązane katalogowo EJBR01001A, R01001Z, R01001A, HRD335 (nie zakładać automatycznej zamienności)
02 / Konstrukcja i sterowanie
Rodzina / system Elektromagnetyczny wtryskiwacz Common Rail Delphi. Szczegółowa generacja wymaga potwierdzenia dokumentacją.
Rodzaj sterowania Elektromagnes i hydrauliczny zawór sterujący
Rozpylacz katalogowo powiązany FIRAD ASLA146FL109, oznaczenie L109 PBD
03 / Zastosowanie i kodowanie
Silnik 1.4 16V HDi / 1.4 DDiS 8HY (DV4TED4), 1398 cm³
Moc jednostki 66 kW / 90 KM
Kodowanie Zweryfikować kod C2I i procedurę sterownika dla pojazdu. Nie utożsamiać kodowania z naprawą hydrauliczną.

Informacja techniczna: Nie podano niezweryfikowanych wartości ciśnienia, rezystancji cewki, tolerancji dawki, przelewu ani momentów dokręcania. Numery należy porównać z VIN, oznaczeniem części i dokumentacją konkretnego wariantu.


Technologia diagnostyki i regeneracji

Diagnostyka i regeneracja wtryskiwacza Delphi EJBR01001Z wymaga dokładnej oceny jego stanu technicznego, sprawdzenia parametrów pracy oraz kontroli elementów odpowiedzialnych za dawkowanie paliwa. Ze względu na precyzyjną konstrukcję układu Common Rail wszelkie czynności serwisowe powinny być wykonywane z wykorzystaniem odpowiedniego wyposażenia pomiarowego i dokumentacji technicznej.

Proces obejmuje sześć podstawowych etapów, od identyfikacji wtryskiwacza i badań na stole probierczym po ewentualną naprawę oraz końcową kontrolę parametrów.

Identyfikacja wtryskiwacza i oględziny zewnętrzne

Pierwszym etapem diagnostyki jest potwierdzenie numeru katalogowego EJBR01001Z oraz sprawdzenie zgodności wtryskiwacza z dokumentacją techniczną pojazdu. Należy zweryfikować oznaczenia producenta, stan korpusu, gwintów, przyłącza wysokiego ciśnienia, króćca przelewowego i złącza elektrycznego.

Podczas oględzin szczególną uwagę zwraca się na ślady korozji, uszkodzenia mechaniczne, wycieki paliwa oraz oznaki wcześniejszych napraw. Kontroli podlega również stan końcówki rozpylacza i powierzchni uszczelniających.

Stwierdzone uszkodzenia mogą ograniczać możliwość naprawy lub całkowicie wykluczać wtryskiwacz z dalszej regeneracji.

Badanie wtryskiwacza na stole probierczym

Przed demontażem wtryskiwacz Delphi EJBR01001Z poddaje się badaniom na odpowiednio wyposażonym stanowisku probierczym. Ich celem jest określenie rzeczywistych parametrów pracy oraz wykrycie nieprawidłowości w dawkowaniu paliwa.

W zależności od możliwości stanowiska i dostępnego planu testowego sprawdza się:

  • dawkę paliwa w różnych punktach pracy,

  • wielkość przelewu paliwa,

  • szczelność układu hydraulicznego,

  • reakcję wtryskiwacza na sygnały sterujące,

  • stabilność i powtarzalność dawkowania.

Nadmierny przelew paliwa może wskazywać na zużycie lub nieszczelność elementów hydraulicznych, natomiast nieprawidłowa dawka wtrysku może wynikać m.in. z problemów z rozpylaczem albo zaworem sterującym.

Wyniki należy interpretować łącznie i porównywać z wartościami przewidzianymi dla konkretnej wersji wtryskiwacza. Sam pomiar przelewu nie pozwala jednoznacznie określić przyczyny usterki.

Diagnostyka elektryczna wtryskiwacza

Wtryskiwacz Delphi EJBR01001Z wykorzystuje elektromagnetyczny układ sterowania, dlatego istotnym elementem diagnostyki jest kontrola jego części elektrycznej.

Sprawdza się ciągłość obwodu cewki, stan styków złącza elektrycznego oraz ewentualne zwarcia i przerwy w obwodzie. Jeżeli pozwala na to wyposażenie diagnostyczne, analizuje się również odpowiedź wtryskiwacza na impulsy sterujące.

Nieprawidłowości elektryczne mogą uniemożliwiać otwarcie zaworu sterującego lub zakłócać pracę wtryskiwacza.

Prawidłowy wynik kontroli elektrycznej nie oznacza jednak, że wtryskiwacz jest w pełni sprawny. Usterki hydrauliczne i mechaniczne mogą występować mimo zachowania prawidłowej ciągłości obwodu cewki.

Wtryskiwacz Delphi EJBR01001Z do Citroën C3 i Suzuki Liana 1.4 diesel
Delphi EJBR01001Z – elektromagnetyczny wtryskiwacz Common Rail do wybranych silników 1.4 HDi i 1.4 DDiS 8HY (DV4TED4) w samochodach Citroën i Suzuki.
Demontaż i kontrola elementów precyzyjnych

Jeżeli wyniki badań wskazują na możliwość naprawy, a konstrukcja i dostępna technologia serwisowa na to pozwalają, wtryskiwacz poddaje się kontrolowanemu demontażowi.

Poszczególne elementy są oceniane pod kątem zużycia, uszkodzeń mechanicznych, korozji oraz zanieczyszczeń. Szczególnej uwagi wymagają:

  • zawór sterujący i jego powierzchnie uszczelniające,

  • rozpylacz oraz iglica,

  • elementy sprężyste i dystansowe,

  • powierzchnie współpracujące części hydraulicznych,

  • elementy odpowiedzialne za szczelność połączeń.

Kontrola metrologiczna umożliwia ocenę stanu wybranych części oraz określenie, czy ich dalsze wykorzystanie jest dopuszczalne.

Na tym etapie podejmowana jest decyzja o możliwości regeneracji, konieczności wymiany określonych elementów lub odrzuceniu wtryskiwacza z procesu naprawy.

Czyszczenie, wymiana elementów i montaż

Regeneracja wtryskiwacza Delphi EJBR01001Z polega na usunięciu zanieczyszczeń, wymianie zakwalifikowanych do tego elementów oraz przywróceniu wymaganych parametrów pracy, o ile pozwala na to jego stan techniczny i dostępna procedura naprawcza.

Czyszczenie wykonuje się metodami odpowiednimi dla poszczególnych części, z zachowaniem szczególnej ostrożności w przypadku powierzchni precyzyjnych. Nieprawidłowe czyszczenie może doprowadzić do uszkodzenia elementów współpracujących i pogorszenia szczelności.

Podczas montażu należy przestrzegać właściwej kolejności składania, zasad czystości oraz parametrów określonych w dokumentacji serwisowej. Ewentualne regulacje wykonuje się wyłącznie w zakresie dopuszczonym dla danej konstrukcji.

Samo wyczyszczenie wtryskiwacza lub wymiana pojedynczego elementu nie stanowi potwierdzenia skutecznej regeneracji.

Test końcowy i weryfikacja parametrów

Ostatnim etapem regeneracji wtryskiwacza Delphi EJBR01001Z jest ponowne badanie na stole probierczym. Jego celem jest sprawdzenie, czy przeprowadzone czynności pozwoliły przywrócić wymagane parametry pracy.

Kontroli podlegają przede wszystkim dawki paliwa, przelew, szczelność oraz stabilność działania wtryskiwacza w przewidzianych punktach testowych.

Wyniki porównuje się z odpowiednim planem badawczym. Jeżeli parametry nie mieszczą się w wymaganych granicach, wtryskiwacz nie powinien zostać zakwalifikowany jako sprawny.

Pozytywny wynik testu końcowego jest podstawą oceny skuteczności regeneracji, natomiast sam fakt wykonania naprawy nie gwarantuje przywrócenia pełnej sprawności wtryskiwacza.

Pawlik Diesel Service / Proces technologiczny

Diagnostyka i regeneracja Delphi EJBR01001Z

01

Identyfikacja i oględziny

Weryfikacja numerów i stanu zewnętrznego

02

Badanie na stole probierczym

Pomiar dawek, przelewu i szczelności

03

Kontrola elementów

Demontaż, ocena zużycia i kwalifikacja

04

Czyszczenie i naprawa

Czyszczenie i wymiana dopuszczonych części

05

Montaż i regulacja

Montaż zgodny z technologią serwisową

06

Test końcowy

Weryfikacja parametrów po naprawie


Laboratorium Pawlik Diesel Service – diagnostyka Delphi EJBR01001Z

Laboratorium Pawlik Diesel Service wyposażone jest w 18 specjalistycznych urządzeń diagnostycznych, w tym stanowiska Bosch, Hartridge i Carbon Zapp. Zaplecze techniczne umożliwia badanie wtryskiwaczy Common Rail, kontrolę parametrów dawkowania paliwa, szczelności hydraulicznej oraz weryfikację skuteczności regeneracji.

Wyposażenie laboratorium

Pawlik Diesel Service / Zaplecze technologiczne

Wyposażenie laboratorium

Stanowiska probiercze i urządzenia wykorzystywane w diagnostyce aparatury wtryskowej Common Rail

Łączna liczba urządzeń 18 urządzeń
Urządzenie Liczba Funkcja / obszar wykorzystania
Bosch DCI 700 4 Badanie obsługiwanych wtryskiwaczy Common Rail
Bosch EPS 708 2 Stanowisko probiercze do aparatury Common Rail z odpowiednim wyposażeniem
Bosch EPS 815 z CamBox 1 Stanowisko badawcze aparatury wtryskowej z modułem CamBox
Bosch EPS 200 4 Badania wtryskiwaczy w zakresie obsługiwanych typów
Hartridge Sabre CRi 1 Badanie wtryskiwaczy Common Rail
Hartridge CRi-Pro 1 Diagnostyka wtryskiwaczy Common Rail
CRU.2R 1 Urządzenie specjalistyczne; zakres zależy od konfiguracji
CRU.4R 1 Urządzenie specjalistyczne; zakres zależy od konfiguracji
ITBRX 1 Stanowisko specjalistyczne; funkcje wymagają potwierdzenia konfiguracji
Carbon Zapp 1 Urządzenie diagnostyczne; model i zakres wymagają potwierdzenia
Carbon Zapp ITBR-X4 Y26 1 Odrębne stanowisko; szczegółowy zakres wymaga dokumentacji
Łącznie 18 Liczba urządzeń według danych Pawlik Diesel Service

Informacja techniczna: Wybór stanowiska zależy od zgodności osprzętu, konfiguracji urządzenia oraz właściwej procedury badawczej.


Diagnostyka Delphi EJBR01001Z na stanowiskach Hartridge

Stanowiska Hartridge Sabre CRi oraz Hartridge CRi-Pro służą do precyzyjnej diagnostyki wtryskiwaczy Common Rail. Umożliwiają badanie dawek paliwa, przelewu, szczelności i powtarzalności dawkowania przy kontrolowanych warunkach pracy.

Hartridge CRi-Pro pozwala testować do czterech wtryskiwaczy jednocześnie. Wersje Sabre CRi oferują również technologię FERT (Full Event Response Time), wykorzystywaną do analizy czasu reakcji wtryskiwacza na impuls elektryczny.

W przypadku elektromagnetycznego wtryskiwacza Delphi EJBR01001Z pomiary mogą pomóc w wykrywaniu zużycia zaworu sterującego, nieszczelności hydraulicznych, nieprawidłowego dawkowania oraz problemów z rozpylaczem.

Mierzone i kontrolowane parametry

Pawlik Diesel Service / Diagnostyka laboratoryjna

Parametry diagnostyczne wtryskiwacza Delphi

Pomiary hydrauliczne i elektryczne stosowane podczas oceny wtryskiwacza Common Rail

Wtryskiwacz Common Rail Delphi EJBR01001Z
Parametr Jednostka Znaczenie diagnostyczne
Dawka pełnego obciążenia (VL) mm³/skok Kontrola wydatku paliwa
Dawka biegu jałowego (LL) mm³/skok Ocena precyzji dawkowania
Dawka pilotująca (VE) mm³/skok Kontrola małych dawek paliwa
Przelew paliwa ml/min Ocena szczelności wewnętrznej
Szczelność hydrauliczna Wynik testu Wykrywanie przecieków
Powtarzalność dawkowania mm³/skok lub % Ocena stabilności pracy
Czas reakcji FERT µs Analiza dynamiki wtryskiwacza
Ciśnienie testowe bar Kontrolowane warunki pomiaru
Czas sterowania (ET) µs Zadany impuls elektryczny

Informacja techniczna: przedstawione parametry opisują zakres oceny laboratoryjnej wtryskiwacza. Wartości referencyjne, tolerancje dawek, dopuszczalny przelew i warunki testowe należy przyjmować z właściwej dokumentacji badawczej dla Delphi EJBR01001Z. Nie wszystkie parametry muszą być dostępne na każdym stanowisku probierczym.


Numery katalogowe i zastosowanie wtryskiwacza Delphi EJBR01001Z

Delphi EJBR01001Z to elektromagnetyczny wtryskiwacz Common Rail katalogowo powiązany z silnikami 1.4 HDi i 1.4 DDiS o mocy 66 kW (90 KM), oznaczonymi kodem 8HY (DV4TED4). Występuje w zestawieniach części do samochodów Citroën C3 I oraz Suzuki Liana.

Numery katalogowe i oznaczenia OE

Podstawowy numer producenta to Delphi EJBR01001Z, spotykany również w zapisie EJBR 01001Z. W katalogach części występują także oznaczenia powiązane EJBR01001A, R01001Z, R01001A oraz HRD335.

Numery oryginalnego wyposażenia (OE) przypisywane do tego wtryskiwacza to:

  • Citroën: 1980.91, 1980.X9

  • Suzuki: 15310-73J00-000

Niektóre z wymienionych oznaczeń występują również w katalogach podzespołów regenerowanych. Powiązanie katalogowe nie oznacza jednak automatycznej zamienności.

Zastosowanie w samochodach

Wtryskiwacz Delphi EJBR01001Z jest katalogowo powiązany z następującymi wersjami pojazdów:

Pawlik Diesel Service / Zastosowania katalogowe

Zastosowanie wtryskiwacza Delphi EJBR01001Z

Modele pojazdów, wersje silnikowe i okresy występowania według danych katalogowych

Numer wtryskiwacza EJBR01001Z
Model Nadwozie Kod silnika Moc Okres katalogowy
Citroën C3 1.4 16V HDi Hatchback 8HY / DV4TED4 66 kW / 90 KM od 02.2002
Suzuki Liana 1.4 DDiS Sedan / hatchback (zależnie od rynku) 8HY / DV4TED4 66 kW / 90 KM od 04.2004
Suzuki Liana 1.4 DDiS Kombi 8HY / DV4TED4 66 kW / 90 KM 04.2004–12.2007

Informacja katalogowa: okresy pochodzą z katalogów części, a nie z potwierdzenia montażu we wszystkich egzemplarzach pojazdów. Przed doborem wtryskiwacza należy zweryfikować numer VIN, oznaczenie starego wtryskiwacza i numer OE.


Jak sprawdzić zgodność wtryskiwacza?

Przed zakupem, wymianą lub regeneracją Delphi EJBR01001Z należy porównać numer katalogowy starego wtryskiwacza, oznaczenie OE oraz kod silnika. Dodatkową weryfikację można przeprowadzić na podstawie numeru VIN pojazdu.

Zgodność pojemności i mocy silnika nie gwarantuje zamienności wtryskiwaczy. O prawidłowym doborze decydują oznaczenia części, wersja układu wtryskowego oraz dokumentacja producenta.

Badanie wtryskiwacza Delphi EJBR01001Z Common Rail na stanowisku Hartridge
Diagnostyka wtryskiwacza Delphi EJBR01001Z z wykorzystaniem stanowisk Hartridge, obejmująca kontrolę dawek paliwa, przelewu, szczelności oraz parametrów pracy po regeneracji.


Objawy uszkodzenia i diagnostyka wtryskiwacza Delphi EJBR01001Z

Uszkodzony wtryskiwacz Delphi EJBR01001Z może powodować problemy z uruchomieniem silnika, nierówną pracę oraz spadek osiągów. Najczęstsze przyczyny nieprawidłowego działania to zużycie zaworu sterującego, nadmierny przelew paliwa, zanieczyszczenie rozpylacza lub uszkodzenie cewki elektromagnetycznej.

Najczęstsze objawy uszkodzenia wtryskiwacza
  • Trudny rozruch silnika – szczególnie na zimno lub po rozgrzaniu, często związany z nadmiernym przelewem paliwa.

  • Nierówna praca na biegu jałowym – drgania silnika, wahania obrotów i niestabilne dawkowanie.

  • Spadek mocy i szarpanie – możliwe zaburzenia dawkowania lub ciśnienia Common Rail.

  • Nadmierne dymienie – czarny, biały lub szary dym wskazujący na nieprawidłowości procesu spalania.

  • Zwiększone zużycie paliwa – możliwy skutek niewłaściwego dawkowania lub problemów z rozpylaniem.

Jak potwierdzić uszkodzenie wtryskiwacza Delphi EJBR01001Z?

Diagnostykę należy rozpocząć od odczytu błędów sterownika silnika, sprawdzenia korekt wtrysku oraz kontroli ciśnienia paliwa w układzie Common Rail. Kolejnym etapem może być test przelewowy, pozwalający ocenić ewentualne nieszczelności wewnętrzne.

W przypadku podejrzenia uszkodzenia wtryskiwacza najbardziej miarodajne jest badanie na odpowiednio wyposażonym stole probierczym, umożliwiające pomiar dawek paliwa, przelewu, szczelności oraz stabilności działania.

Ważne: objawy takie jak nierówna praca silnika, dymienie czy nieprawidłowe korekty nie potwierdzają samodzielnie uszkodzenia wtryskiwacza. Przed regeneracją należy wykluczyć również usterki pompy wysokiego ciśnienia, układu dolotowego, instalacji elektrycznej oraz mechaniczne problemy silnika.

Regeneracja czy wymiana wtryskiwacza Delphi EJBR01001Z?

Decyzja o regeneracji lub wymianie wtryskiwacza Delphi EJBR01001Z zależy od jego stanu technicznego, stopnia zużycia elementów precyzyjnych oraz wyników diagnostyki. Regeneracja może być ekonomicznym rozwiązaniem, pod warunkiem zachowania sprawnego korpusu, dostępności odpowiednich części zamiennych i możliwości przywrócenia wymaganych parametrów pracy.

Kiedy warto regenerować wtryskiwacz?

Regeneracja Delphi EJBR01001Z jest uzasadniona, gdy uszkodzenia dotyczą elementów, które można naprawić lub wymienić zgodnie z dopuszczoną technologią serwisową. Dotyczy to między innymi zużycia zaworu sterującego, nieszczelności hydraulicznych oraz problemów z rozpylaczem.

Warunkiem skutecznej regeneracji jest uzyskanie prawidłowych dawek paliwa, przelewu, szczelności i stabilności działania podczas końcowego badania na stole probierczym.

Kiedy konieczna jest wymiana?

Wymiana wtryskiwacza Delphi EJBR01001Z jest zalecana w przypadku pęknięcia lub deformacji korpusu, poważnej korozji, uszkodzenia powierzchni precyzyjnych albo braku zgodnych części zamiennych. Wymiana może być również korzystniejsza, gdy koszt naprawy zbliża się do ceny sprawnego podzespołu.

Przed montażem należy zweryfikować numer katalogowy, zgodność z układem wtryskowym pojazdu oraz ewentualną konieczność zakodowania wtryskiwacza w sterowniku silnika.

Co decyduje o skuteczności regeneracji?

Podstawą oceny jest diagnostyka przed naprawą oraz kontrola parametrów po jej zakończeniu. Samo czyszczenie lub wymiana zaworu nie gwarantuje przywrócenia pełnej sprawności.

Wtryskiwacz może zostać zakwalifikowany jako sprawny dopiero po uzyskaniu wyników zgodnych z właściwym planem testowym. Jeżeli wymaganych parametrów nie można osiągnąć, należy rozważyć wymianę podzespołu.

Budowa i zasada działania wtryskiwacza Delphi EJBR01001Z

Delphi EJBR01001Z to elektromagnetyczny wtryskiwacz Common Rail, w którym dawka paliwa jest kontrolowana poprzez współpracę zaworu sterującego, układu hydraulicznego i iglicy rozpylacza. Precyzja działania zależy od ciśnienia paliwa, czasu sterowania oraz szczelności elementów wewnętrznych.

Budowa wtryskiwacza

Do najważniejszych elementów konstrukcyjnych należą:

  • Cewka elektromagnetyczna – uruchamia zawór sterujący po otrzymaniu sygnału ze sterownika silnika.

  • Zawór sterujący – reguluje odpływ paliwa z obwodu kontrolnego, wpływając na ciśnienie oddziałujące na iglicę.

  • Iglica rozpylacza – otwiera i zamyka drogę przepływu paliwa do otworów rozpylających.

  • Rozpylacz – odpowiada za wprowadzenie paliwa do komory spalania.

  • Sprężyny i elementy hydrauliczne – uczestniczą w ustalaniu położenia zaworu i iglicy.

  • Korpus wtryskiwacza – mieści elementy precyzyjne i zapewnia odpowiednie kanały przepływu paliwa.

Jak przebiega proces wtrysku paliwa?

W stanie spoczynku iglica rozpylacza pozostaje zamknięta pod wpływem sił hydraulicznych i sprężyny. Po podaniu impulsu elektrycznego elektromagnes uruchamia zawór sterujący, powodując zmianę ciśnienia w komorze kontrolnej.

Powstała różnica sił umożliwia uniesienie iglicy i rozpoczęcie wtrysku paliwa. Po zakończeniu sterowania zawór powraca do położenia spoczynkowego, ciśnienie w komorze kontrolnej odbudowuje się, a iglica zamyka przepływ.

Rzeczywisty czas otwarcia wtryskiwacza nie jest równy czasowi impulsu elektrycznego, ponieważ elementy elektromagnetyczne i hydrauliczne reagują z określonym opóźnieniem.

Wpływ zużycia na działanie wtryskiwacza

Zużycie zaworu sterującego, iglicy lub powierzchni precyzyjnych może powodować zmiany ciśnienia w obwodzie kontrolnym, zwiększony przelew paliwa i nieprawidłowe dawkowanie.

Nawet niewielkie nieszczelności mogą wpływać na szybkość otwierania i zamykania rozpylacza. Skutkiem bywają niestabilne dawki, pogorszenie jakości spalania oraz nierówna praca silnika.

Zależności fizyczne procesu wtrysku

Ilość paliwa dostarczanego przez wtryskiwacz zależy od kilku współpracujących parametrów. W uproszczeniu można przedstawić ją zależnością:

Dwie zależności fizyczne – modele uproszczone
Dawka wtrysku
Q = f(p rail , t ster , T, θ)

Q – ilość paliwa w zdarzeniu; p rail – ciśnienie Rail; t ster – czas sterowania; T – temperatura; θ – cechy konstrukcyjne i eksploatacyjne.

Masowe natężenie przepływu
ṁ = C d · A · √(2ρΔp)

ṁ – masowy strumień paliwa; C d – współczynnik wypływu; A – efektywne pole przekroju; ρ – gęstość paliwa; Δp – różnica ciśnień.

Równania nie są charakterystyką fabryczną Delphi. Nie odwzorowują w pełni ruchu iglicy, przepływu nieustalonego, kawitacji ani zmiennej geometrii szczelin.

Zależności te pokazują, dlaczego zmiany ciśnienia, czasu sterowania oraz geometrii elementów precyzyjnych wpływają na dawkowanie paliwa. Są to modele uproszczone, a nie fabryczne charakterystyki wtryskiwacza EJBR01001Z.

Znaczenie temperatury i czasu sterowania

Wydłużenie impulsu elektrycznego zwykle zwiększa dawkę paliwa, jednak przy bardzo krótkich czasach sterowania istotną rolę odgrywają opóźnienia otwarcia i zamknięcia iglicy.

Temperatura wpływa na lepkość i gęstość paliwa, a tym samym na przepływ oraz wielkość przecieków wewnętrznych. Dlatego badania laboratoryjne wymagają kontrolowanych warunków pomiarowych.

Powtarzalność dawkowania

Sprawny wtryskiwacz powinien zapewniać stabilne dawkowanie paliwa w kolejnych cyklach pracy. Niestabilność może wynikać ze zużycia zaworu sterującego, zanieczyszczenia rozpylacza lub zakłóceń w działaniu układu hydraulicznego.

Ocena powtarzalności dawek na stanowisku probierczym pozwala wykrywać nieprawidłowości, które mogą pozostać niezauważone podczas pomiaru samej średniej dawki paliwa.

Kalibracja, kodowanie i montaż wtryskiwacza Delphi EJBR01001Z

Prawidłowa praca wtryskiwacza Delphi EJBR01001Z zależy nie tylko od jego stanu mechanicznego i hydraulicznego, ale również od właściwej kalibracji, zgodności ze sterownikiem silnika oraz poprawnego montażu. Poszczególne czynności pełnią różne funkcje i nie powinny być traktowane zamiennie.

Kalibracja, kodowanie, klasyfikacja i adaptacja

Kalibracja hydrauliczna polega na uzyskaniu wymaganej charakterystyki dawkowania paliwa, przelewu i szczelności w zakresie przewidzianym technologią serwisową. Jej skuteczność weryfikuje się podczas badań na stole probierczym.

Kodowanie wtryskiwacza polega na wprowadzeniu do sterownika silnika indywidualnych danych korekcyjnych, jeżeli wymaga tego zastosowany układ sterowania. W przypadku odpowiednich systemów Delphi może to być kod C2I, który opisuje charakterystykę konkretnego wtryskiwacza.

Klasyfikacja oznacza przypisanie wtryskiwacza do określonej grupy charakterystyk, zgodnie z technologią producenta.

Adaptacja dotyczy procedur uczenia lub aktualizacji parametrów sterowania wykonywanych przez ECU, jeśli przewiduje je producent pojazdu.

Ważne: kodowanie ani adaptacja nie usuwają mechanicznych i hydraulicznych uszkodzeń wtryskiwacza. Po regeneracji należy również zweryfikować, czy wymagany jest nowy kod korekcyjny.

Różnice konstrukcyjne między generacjami Delphi

Wtryskiwacze Delphi Common Rail mogą różnić się konstrukcją zaworu sterującego, parametrami cewki elektromagnetycznej, rozpylaczem, charakterystyką dawkowania oraz metodą kalibracji.

Podobieństwo wyglądu lub zastosowanie w silnikach o tej samej pojemności nie oznacza zamienności podzespołów. W przypadku EJBR01001Z zgodność części i procedur należy potwierdzić na podstawie numeru katalogowego oraz właściwej dokumentacji technicznej.

Ograniczenia diagnostyki laboratoryjnej

Badanie na stole probierczym pozwala ocenić dawkowanie paliwa, szczelność, przelew i stabilność działania wtryskiwacza w kontrolowanych warunkach.

Nie odtwarza jednak wszystkich obciążeń termicznych, mechanicznych i warunków sterowania występujących podczas pracy silnika. Dlatego prawidłowy wynik testu laboratoryjnego nie wyklucza usterek pompy wysokiego ciśnienia, czujników, instalacji elektrycznej, układu dolotowego lub problemów z kompresją.

Montaż wtryskiwacza i bezpieczeństwo

Przed montażem Delphi EJBR01001Z należy dokładnie oczyścić gniazdo wtryskiwacza, zastosować właściwe elementy uszczelniające oraz sprawdzić stan przewodów wysokiego ciśnienia, złączy i mocowania.

Montaż należy wykonać zgodnie z dokumentacją producenta pojazdu, przestrzegając wymaganych momentów dokręcania oraz zasad dotyczących ponownego użycia elementów układu paliwowego.

Po zamontowaniu konieczna jest kontrola szczelności i prawidłowości pracy silnika. Jeżeli wymaga tego układ sterowania, należy również przeprowadzić odpowiednią procedurę kodowania wtryskiwacza.

Ostrzeżenie: układ Common Rail pracuje pod bardzo wysokim ciśnieniem. Nie wolno rozszczelniać przewodów podczas pracy silnika ani sprawdzać wycieków dłonią. Strumień paliwa pod wysokim ciśnieniem może spowodować poważne obrażenia, w tym wstrzyknięcie paliwa pod skórę.

Wysyłka wtryskiwacza i kontakt – Pawlik Diesel Service

Pawlik Diesel Service specjalizuje się w profesjonalnej diagnostyce i regeneracji wtryskiwaczy Common Rail, w tym Delphi EJBR01001Z. Obsługujemy klientów indywidualnych, warsztaty samochodowe oraz firmy z całej Polski i z zagranicy, oferując możliwość realizacji usług w formie wysyłkowej.

Wtryskiwacz można dostarczyć osobiście lub przesłać do naszego serwisu. Po przeprowadzeniu diagnostyki oceniamy stan techniczny podzespołu, możliwość jego regeneracji oraz zakres niezbędnych prac. Koszt naprawy i termin realizacji ustalamy indywidualnie, w zależności od rodzaju uszkodzenia i dostępności części.

Po zakończeniu regeneracji wtryskiwacz przechodzi kontrolę parametrów na odpowiednim stanowisku probierczym. Oferujemy również możliwość organizacji odbioru przesyłki od klienta oraz wysyłki zwrotnej na terenie Polski i za granicę. Szczegóły transportu ustalamy indywidualnie.

Potrzebujesz diagnostyki lub regeneracji wtryskiwacza Delphi EJBR01001Z? Skontaktuj się z Pawlik Diesel Service – obsługujemy klientów z Polski i zagranicy.

Zadzwoń +48 601 856 277


FAQ

Czy EJBR01001Z można regenerować?

Tak, jeżeli stan korpusu i elementów precyzyjnych oraz dostępność zgodnych części pozwalają na bezpieczną naprawę i pozytywny test końcowy.

Czy nadmierny przelew wskazuje wyłącznie na zawór?

Nie. Przelew jest wynikiem kilku możliwych dróg przepływu i wymaga interpretacji.

Czy po wymianie trzeba wpisać kod?

Może być konieczne kodowanie C2I; decyzja zależy od ECU i procedury producenta pojazdu.

Czy EJBR01001A jest zawsze zamienny z EJBR01001Z?

Nie należy tego zakładać bez sprawdzenia numeru OE, VIN i dokumentacji wariantu.

Jak sprawdzić dopasowanie do Citroëna C3?

Porównać numer wtryskiwacza, OE, kod 8HY/DV4TED4 i VIN.

Czy można ocenić wtryskiwacz tylko po korektach ECU?

Nie; korekty odzwierciedlają również inne nierównomierności pracy cylindra.

Czy sam test przelewowy wystarcza?

Nie. Konieczne są także pomiary dawek, szczelności i reakcji na sterowanie.

Czy badać cały komplet?

Jest to zasadne przy nierównej pracy lub podejrzeniu zanieczyszczenia układu.

Kiedy zamiast regeneracji wybrać wymianę?

Gdy nie można bezpiecznie odtworzyć parametrów lub brakuje zgodnych komponentów.

Co obejmuje kontrola końcowa?

Porównanie dawek, przelewu, szczelności i stabilności z właściwą procedurą badawczą.

Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części

Pasujące modele

Citroën C3 I 1.4 HDi 90 KM (8HY / DV4TED4); Suzuki Liana 1.4 DDiS 90 KM (8HY / DV4TED4)

To my zamawiamy kuriera

Całość zajmie 1-2 dni robocze!

Wystarczą dane Twojego auta

Dostępne od ręki w naszym magazynie

35 lat w branży i najnowszy sprzęt

Tagi

Delphi
EJBR01001Z
Common Rail
wtryskiwacz
1.4 HDi
1.4 DDiS
Citroën C3
Suzuki Liana
regeneracja wtryskiwaczy
diagnostyka
Masz pytania? Zadzwoń!

601 856 277

Zadzwoń
