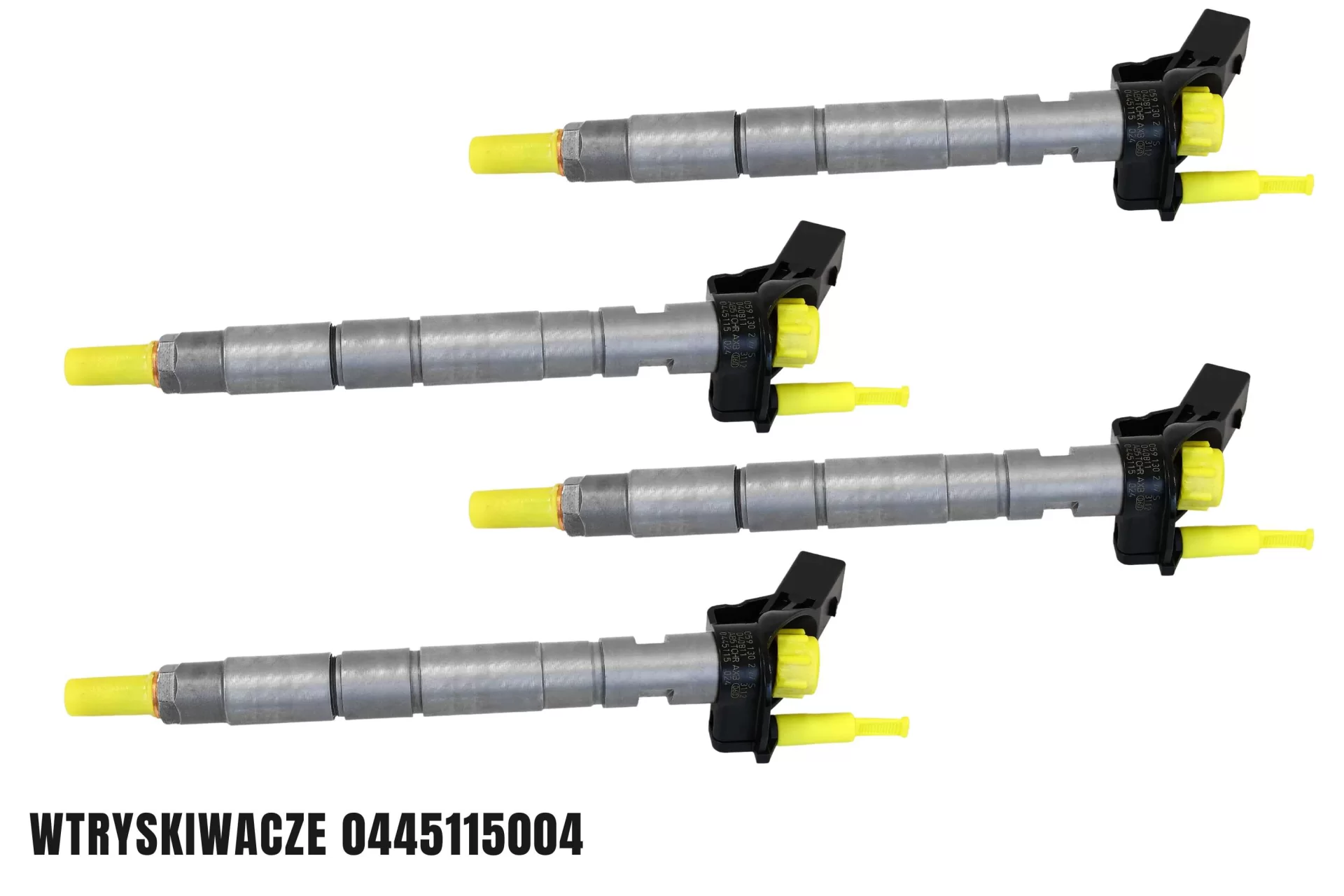

Bosch 0445115004 (0 445 115 004) to piezoelektryczny wtryskiwacz paliwa systemu Common Rail, należący do rodziny Bosch CRI3-16. Jest stosowany w wybranych jednostkach wysokoprężnych 3.0 TDI V6 samochodów Audi i Volkswagen. Jego zadaniem jest precyzyjne podawanie paliwa do komory spalania w ilości i czasie określonym przez sterownik silnika. Prawidłowe działanie wtryskiwacza wpływa na rozruch, równomierność pracy jednostki napędowej, emisję spalin, osiągi oraz zużycie paliwa.

Konstrukcja piezoelektryczna wymaga szczególnej dokładności diagnostycznej. Sprawność wtryskiwacza zależy nie tylko od działania elementu sterującego, lecz również od szczelności hydraulicznej, stanu zaworu sterującego, rozpylacza, precyzyjnych powierzchni współpracujących i powtarzalności dawkowania. Wtryskiwacz może działać poprawnie w jednym zakresie obciążenia, a wykazywać odchylenia w innym. Z tego względu sama ocena objawów występujących w samochodzie nie wystarcza do jednoznacznego rozpoznania usterki.

W Pawlik Diesel Service, firmie działającej od 1994 roku, diagnostyka wtryskiwaczy Common Rail opiera się na identyfikacji konkretnego podzespołu, ocenie jego stanu technicznego oraz badaniach dostosowanych do konstrukcji. Regenerację przeprowadza się po zakwalifikowaniu egzemplarza do odpowiednich czynności naprawczych. Standardowy deklarowany czas diagnostyki i regeneracji wynosi 1–2 dni robocze, zależnie od rodzaju uszkodzenia, zakresu prac i dostępności części.

Dane techniczne Bosch 0445115004

Numery OE i powiązania katalogowe

Wtryskiwacz Bosch 0445115004 (0 445 115 004) występuje w powiązaniach katalogowych z numerami OE stosowanymi w wybranych samochodach Audi i Volkswagen z silnikami 3.0 TDI V6. Identyfikacja odpowiedniego wtryskiwacza wymaga uwzględnienia pełnego numeru części, wersji silnika oraz danych pojazdu. Podobny wygląd zewnętrzny lub przynależność do tej samej rodziny konstrukcyjnej nie oznaczają automatycznie zamienności.

Zastosowanie Bosch 0445115004 w samochodach

Wtryskiwacz Bosch 0445115004 (0 445 115 004) jest powiązany katalogowo z wybranymi wersjami silników wysokoprężnych 3.0 TDI V6 stosowanych w samochodach Audi A4, A6, A8, Q7 oraz Volkswagen Touareg i Phaeton. Poszczególne wersje tych jednostek napędowych mogą wykorzystywać wtryskiwacze o różnych numerach katalogowych, dlatego przy doborze części istotne jest sprawdzenie modelu pojazdu, generacji oraz kodu silnika.

Budowa i zasada działania wtryskiwacza piezoelektrycznego

Wtryskiwacz Bosch 0445115004 wykorzystuje technologię piezoelektryczną, która umożliwia bardzo szybką i precyzyjną reakcję na sygnały sterujące z elektronicznego sterownika silnika. Jego konstrukcja łączy element piezoelektryczny z hydraulicznym mechanizmem sterowania przepływem paliwa oraz rozpylaczem odpowiedzialnym za podawanie oleju napędowego do komory spalania.

W układzie Common Rail paliwo doprowadzane jest do wtryskiwacza pod wysokim ciśnieniem ze wspólnej szyny paliwowej. Sterownik silnika, na podstawie aktualnych warunków pracy jednostki napędowej, określa moment rozpoczęcia wtrysku, czas sterowania oraz wymaganą ilość paliwa.

Po podaniu odpowiedniego napięcia na element piezoelektryczny następuje niewielka zmiana jego wymiarów. Ruch ten jest przekazywany przez mechanizm sterujący do zaworu hydraulicznego, który zmienia warunki ciśnieniowe wewnątrz wtryskiwacza. Powstała różnica sił hydraulicznych umożliwia uniesienie iglicy rozpylacza i rozpoczęcie podawania paliwa do cylindra.

Zakończenie impulsu sterującego powoduje zmianę położenia mechanizmu sterującego i przywrócenie warunków hydraulicznych umożliwiających zamknięcie iglicy rozpylacza. W ten sposób kończy się proces podawania paliwa.

Do najważniejszych zespołów funkcjonalnych wtryskiwacza należą stos piezoelektryczny, mechanizm przenoszenia przemieszczenia, zawór sterujący, rozpylacz z iglicą, korpus oraz wewnętrzne kanały doprowadzające i odprowadzające paliwo.

Prawidłowe działanie wtryskiwacza Bosch 0445115004 wymaga współpracy części elektrycznej i hydraulicznej. Nawet sprawny element piezoelektryczny nie gwarantuje właściwego dawkowania paliwa, jeżeli występują nieszczelności, zużycie zaworu sterującego, uszkodzenia rozpylacza lub nieprawidłowości w mechanizmie hydraulicznym.

Przyczyny uszkodzeń Bosch 0445115004

Uszkodzenia wtryskiwacza Bosch 0445115004 mogą wynikać z naturalnego zużycia elementów wewnętrznych, zanieczyszczenia paliwa, obecności wody w układzie zasilania, korozji oraz nieprawidłowych warunków pracy układu Common Rail. Do możliwych usterek należą zużycie zaworu sterującego, utrata szczelności hydraulicznej, uszkodzenia rozpylacza oraz nieprawidłowości w działaniu elementu piezoelektrycznego.

Szczególnie niebezpieczne są drobne zanieczyszczenia metaliczne, które mogą powodować przyspieszone zużycie precyzyjnie dopasowanych powierzchni współpracujących. Opiłki pochodzące między innymi z uszkodzonej pompy wysokiego ciśnienia mogą przedostawać się do układu paliwowego i uszkadzać zawory sterujące oraz elementy rozpylaczy. Obecność wody w oleju napędowym sprzyja natomiast korozji i pogorszeniu właściwości smarnych paliwa.

Zużycie zaworu sterującego lub nieszczelność rozpylacza mogą prowadzić do zaburzeń dawkowania paliwa, zwiększonego przepływu powrotnego oraz nieprawidłowego przebiegu wtrysku. Z kolei uszkodzenia elementu piezoelektrycznego lub jego połączeń elektrycznych mogą zakłócać prawidłowe sterowanie pracą wtryskiwacza.

Należy jednak pamiętać, że podobne nieprawidłowości w pracy silnika mogą być spowodowane również usterkami pompy wysokiego ciśnienia, regulatorów ciśnienia, czujników, instalacji elektrycznej lub innych elementów układu zasilania. Dlatego przed podjęciem decyzji o naprawie lub regeneracji wtryskiwacza Bosch 0445115004 konieczne jest ustalenie rzeczywistej przyczyny problemu.

Diagnostyka Bosch 0445115004 — osiem obszarów badania

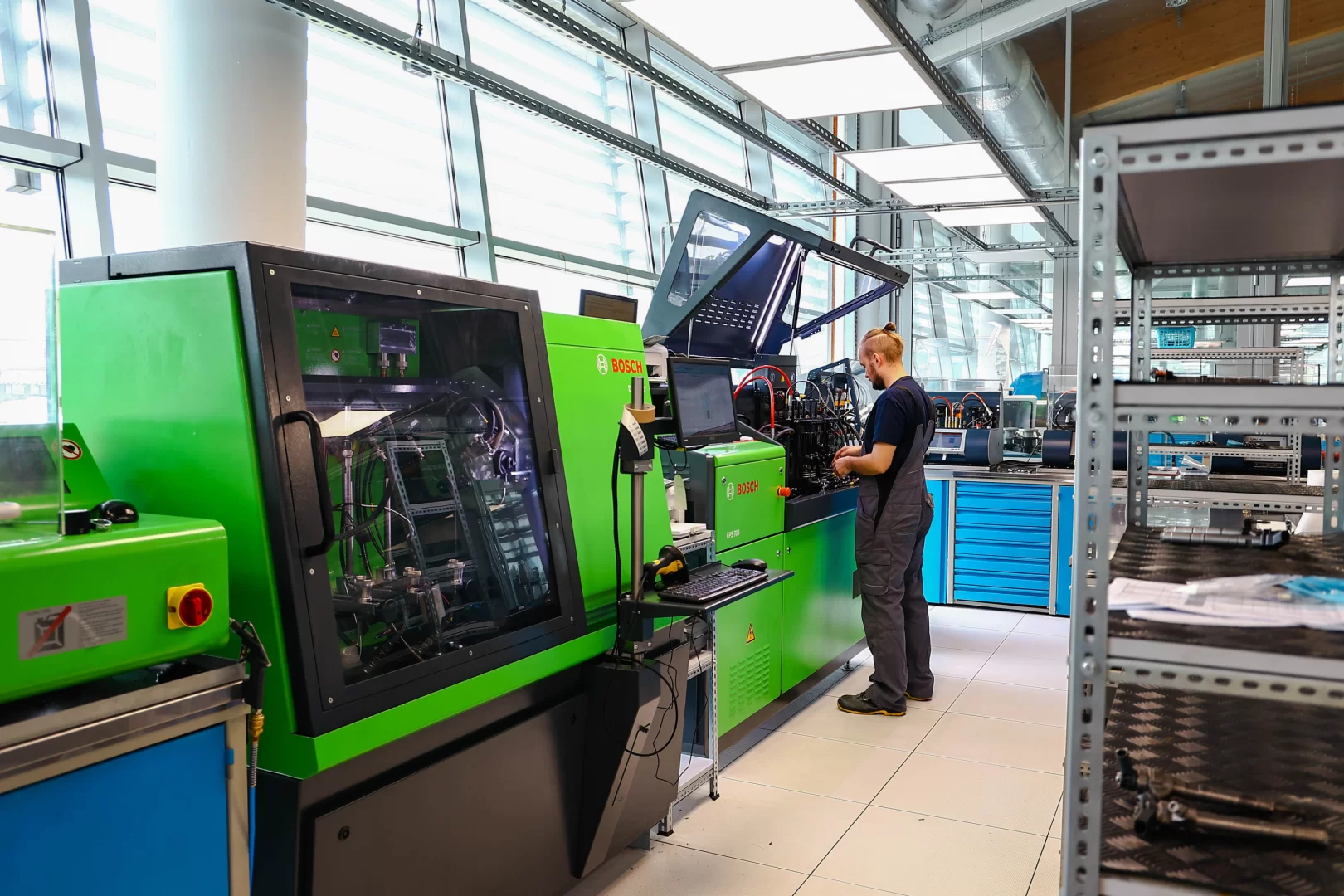

Diagnostyka wtryskiwacza piezoelektrycznego Bosch 0445115004 wymaga zastosowania odpowiedniego wyposażenia oraz programu badawczego dostosowanego do jego konstrukcji. Ocena sprawności obejmuje zarówno układ sterowania, jak i część hydrauliczną odpowiedzialną za dawkowanie paliwa. W zależności od dostępnej procedury diagnostycznej badania mogą obejmować osiem obszarów.

Interpretacja wyników diagnostycznych

Wyniki diagnostyki wtryskiwacza Bosch 0445115004 należy analizować łącznie, uwzględniając wartości dawek paliwa, szczelność hydrauliczną, przepływ powrotny oraz powtarzalność pracy. Prawidłowy wynik pojedynczego badania nie oznacza automatycznie pełnej sprawności wtryskiwacza. Podzespół może poprawnie realizować dawkę główną, a jednocześnie wykazywać odchylenia przy małych dawkach lub nieprawidłowy przepływ powrotny.

Zwiększony przepływ powrotny może wskazywać na nadmierne straty hydrauliczne wynikające między innymi ze zużycia elementów wewnętrznych lub nieszczelności układu sterującego. Sam wynik pomiaru nie pozwala jednak jednoznacznie określić uszkodzonego elementu. Konieczne jest porównanie uzyskanych wartości z wymaganiami odpowiedniej procedury diagnostycznej oraz pozostałymi wynikami badań.

Nieprawidłowe dawkowanie niewielkich ilości paliwa może wpływać na kulturę pracy silnika, szczególnie w warunkach, w których sterownik wykorzystuje wtryski pilotujące. Z kolei brak powtarzalności kolejnych pomiarów może świadczyć o niestabilności działania mechanizmu sterującego, problemach hydraulicznych lub innych nieprawidłowościach wymagających dalszej oceny.

Istotne znaczenie mają również warunki przeprowadzania badań, w tym temperatura paliwa testowego, stabilność ciśnienia, prawidłowe przygotowanie stanowiska oraz zgodność zastosowanego programu z badanym wtryskiwaczem. Dopiero analiza wyników uzyskanych w odpowiednich warunkach pozwala rzetelnie ocenić stan techniczny podzespołu i określić zasadność jego naprawy lub regeneracji.

Objawy uszkodzenia Bosch 0445115004

Uszkodzony lub nieprawidłowo działający wtryskiwacz Bosch 0445115004 może powodować problemy z rozruchem, nierówną pracę silnika, zwiększone zadymienie spalin, spadek mocy, szarpanie oraz podwyższone zużycie paliwa. W samochodach Audi i Volkswagen z silnikami 3.0 TDI V6 podobne objawy mogą jednak wynikać również z usterek innych elementów układu paliwowego, dolotowego lub sterowania silnikiem. Dlatego ich wystąpienie powinno być podstawą do przeprowadzenia diagnostyki, a nie automatycznej wymiany wtryskiwaczy.

Regeneracja Bosch 0445115004

Regeneracja wtryskiwacza piezoelektrycznego Bosch 0445115004 wymaga wcześniejszej oceny jego stanu technicznego oraz ustalenia możliwości zastosowania odpowiedniej technologii naprawczej. Zakres prac zależy od rodzaju uszkodzenia, stopnia zużycia elementów wewnętrznych oraz dostępności części i procedur właściwych dla danej konstrukcji.

Nie każdy wtryskiwacz może zostać skutecznie zregenerowany. Poważne uszkodzenia korpusu, elementu piezoelektrycznego lub precyzyjnych powierzchni współpracujących mogą uniemożliwiać naprawę albo sprawiać, że będzie ona technicznie lub ekonomicznie nieuzasadniona.

W Pawlik Diesel Service proces regeneracji obejmuje kwalifikację techniczną, wykonanie odpowiednich czynności naprawczych oraz końcową kontrolę parametrów pracy wtryskiwacza. Poszczególne etapy przedstawiono poniżej.

Czystość techniczna i metrologia

Wtryskiwacze piezoelektryczne Common Rail, w tym Bosch 0445115004, zawierają precyzyjnie wykonane elementy współpracujące, których stan powierzchni i szczelność mają bezpośredni wpływ na dawkowanie paliwa. Nawet drobne zanieczyszczenia mechaniczne, ślady korozji lub zużycie powierzchni mogą zakłócać pracę zaworu sterującego i rozpylacza, prowadząc do zmian charakterystyki hydraulicznej wtryskiwacza.

Podczas diagnostyki i regeneracji szczególne znaczenie ma zachowanie czystości technicznej. Obejmuje to zabezpieczenie kanałów paliwowych przed przedostawaniem się zanieczyszczeń, stosowanie metod czyszczenia odpowiednich dla danej konstrukcji oraz ochronę precyzyjnych elementów podczas demontażu, kontroli i ponownego montażu.

Równie istotna jest metrologia, czyli zapewnienie wiarygodności wykonywanych pomiarów. Ocena stanu wtryskiwacza wymaga stosowania odpowiednich metod badawczych, kontrolowania warunków pomiarowych oraz porównywania uzyskanych wyników z właściwymi wartościami odniesienia. Dokładność i powtarzalność badań mają znaczenie zarówno podczas diagnostyki wstępnej, jak i kontroli końcowej po regeneracji.

Ważnym elementem profesjonalnego procesu serwisowego jest również identyfikowalność wykonywanych czynności. Numer katalogowy wtryskiwacza, wyniki badań, zakres przeprowadzonych prac oraz ocena końcowa powinny być możliwe do powiązania z konkretnym egzemplarzem. Pozwala to zachować przejrzystość dokumentacji technicznej i ułatwia późniejszą analizę historii naprawy.

Kiedy regeneracja nie jest możliwa?

Regeneracja wtryskiwacza Bosch 0445115004 nie zawsze jest technicznie możliwa lub ekonomicznie uzasadniona. O możliwości wykonania naprawy decydują rodzaj i zakres uszkodzeń, stan elementów precyzyjnych, dostępność odpowiednich komponentów oraz możliwość przeprowadzenia regeneracji zgodnie z właściwą technologią.

Poważne uszkodzenia mechaniczne, zaawansowana korozja, niesprawność elementu piezoelektrycznego lub brak możliwości potwierdzenia wymaganych parametrów końcowych mogą stanowić podstawę do odrzucenia wtryskiwacza podczas kwalifikacji technicznej.

Kryteria kwalifikacji do regeneracji

Specjaliści i systematyczne szkolenia

W Pawlik Diesel Service rozwój kompetencji technicznych stanowi istotny element diagnostyki i regeneracji wtryskiwaczy Common Rail. Specjaliści serwisu systematycznie podnoszą kwalifikacje, poszerzają wiedzę o nowoczesnych układach wtryskowych oraz uczestniczą w szkoleniach branżowych dotyczących technologii stosowanych w silnikach wysokoprężnych.

Szczególne znaczenie ma znajomość konstrukcji wtryskiwaczy piezoelektrycznych, takich jak Bosch 0445115004, w których prawidłowa ocena sprawności wymaga zrozumienia współpracy elementów elektrycznych i hydraulicznych. Wiedza techniczna pozwala właściwie interpretować wyniki badań, rozpoznawać możliwe przyczyny nieprawidłowości oraz podejmować uzasadnione decyzje dotyczące zakresu naprawy.

Do kluczowych obszarów kompetencji należą identyfikacja podzespołów, diagnostyka układów Common Rail, metrologia, kwalifikacja wtryskiwaczy do regeneracji, obsługa stanowisk probierczych oraz kontrola jakości wykonanych prac. Istotne jest również przestrzeganie zasad czystości technicznej i bezpieczeństwa podczas pracy z precyzyjnymi elementami układów wysokociśnieniowych.

Końcowa ocena zregenerowanego wtryskiwacza powinna opierać się na wynikach badań przeprowadzonych zgodnie z właściwą procedurą diagnostyczną. Dodatkowa kontrola wykonana przez drugiego specjalistę może stanowić element wewnętrznego systemu jakości, jeżeli jest przewidziana w organizacji pracy serwisu.

Montaż i kodowanie wtryskiwacza

Prawidłowy montaż wtryskiwacza Bosch 0445115004 po regeneracji lub wymianie wymaga zachowania czystości układu paliwowego oraz przestrzegania procedur określonych przez producenta pojazdu. Szczególne znaczenie mają stan gniazda wtryskiwacza, zastosowanie odpowiednich uszczelnień, prawidłowe osadzenie podzespołu oraz dokręcenie elementów mocujących zgodnie z wymaganymi momentami i procedurą montażową.

Jeżeli przyczyną uszkodzenia wtryskiwacza były zanieczyszczenia metaliczne pochodzące z układu paliwowego, przed ponownym uruchomieniem silnika konieczne jest ustalenie i usunięcie źródła opiłków. Należy również sprawdzić pozostałe elementy układu Common Rail i przeprowadzić czynności związane z usunięciem zanieczyszczeń zgodnie z wymaganiami technicznymi. Sam montaż sprawnego wtryskiwacza bez usunięcia przyczyny awarii może doprowadzić do jego ponownego uszkodzenia.

Po montażu może być wymagane przeprowadzenie odpowiedniej procedury kodowania, adaptacji lub kontroli parametrów pracy silnika. Zakres tych czynności zależy od wersji sterownika, zastosowanego układu wtryskowego oraz wymagań producenta pojazdu. Nie należy zakładać, że każda wymiana lub regeneracja wtryskiwacza Bosch 0445115004 wymaga wprowadzenia nowego kodu korekcyjnego.

Ostrzeżenie: Układ Common Rail pracuje pod bardzo wysokim ciśnieniem. Nie wolno rozszczelniać przewodów paliwowych podczas pracy silnika ani sprawdzać szczelności poprzez dotykanie miejsc potencjalnego wycieku. Strumień paliwa pod wysokim ciśnieniem może spowodować poważne obrażenia, w tym wstrzyknięcie paliwa pod skórę. Prace montażowe i kontrolne należy wykonywać zgodnie z procedurami bezpieczeństwa producenta pojazdu.

Gwarancja, czas realizacji i transport

W Pawlik Diesel Service standardowy czas diagnostyki i regeneracji wtryskiwacza Bosch 0445115004 wynosi 1–2 dni robocze. Rzeczywisty termin realizacji zależy od stanu technicznego podzespołu, zakresu wymaganych prac oraz dostępności odpowiednich komponentów. Czas transportu nie jest wliczany do czasu wykonania usługi.

Na regenerowane wtryskiwacze udzielana jest 24-miesięczna gwarancja bez limitu kilometrów, zgodnie z obowiązującymi warunkami gwarancyjnymi Pawlik Diesel Service.

Serwis obsługuje klientów z Polski i zagranicy oraz umożliwia organizację transportu wtryskiwaczy za pośrednictwem firm kurierskich DHL i InPost, w tym Paczkomatów InPost, jeżeli wymiary przesyłki i warunki przewozu na to pozwalają. Szczegóły odbioru, wysyłki i zabezpieczenia podzespołów na czas transportu należy uzgodnić z serwisem.

Zależności fizyczne i parametry wpływające na dawkowanie paliwa

Dawkowanie paliwa we wtryskiwaczu Bosch 0445115004 zależy od współpracy elementu piezoelektrycznego, mechanizmu hydraulicznego oraz rozpylacza. Na ilość podawanego paliwa wpływają między innymi ciśnienie w układzie Common Rail, czas sterowania, temperatura paliwa oraz stan techniczny elementów wewnętrznych.

Poniższe zależności przedstawiają uproszczone modele fizyczne pomocne w zrozumieniu procesu wtrysku. Nie stanowią charakterystyki kalibracyjnej konkretnego wtryskiwacza ani podstawy do wyznaczania jego parametrów diagnostycznych.

Zależność dawki paliwa od warunków pracy

Ilość paliwa dostarczana podczas pojedynczego wtrysku może być przedstawiona jako funkcja kilku zmiennych:

Zależność ta wskazuje, że dawka paliwa nie jest określana wyłącznie przez czas sterowania. W rzeczywistych warunkach istotne znaczenie mają również opóźnienia hydrauliczne, dynamika ruchu iglicy rozpylacza oraz właściwości elementu piezoelektrycznego.

Uproszczony model przepływu paliwa

Przepływ paliwa przez przewężenie można w przybliżeniu opisać zależnością:

Dlaczego temperatura paliwa ma znaczenie?

Temperatura wpływa na gęstość i lepkość oleju napędowego. Zmiany tych właściwości mogą oddziaływać na przepływ paliwa, przecieki wewnętrzne oraz wyniki pomiarów dawek. Dlatego porównywanie wyników diagnostycznych wymaga uwzględnienia warunków temperaturowych określonych w procedurze badawczej.

Dlaczego małe dawki są wymagające diagnostycznie?

Podczas realizacji bardzo małych dawek paliwa czas otwarcia rozpylacza jest krótki, a zjawiska przejściowe związane z pracą elementu piezoelektrycznego i mechanizmu hydraulicznego mają istotny wpływ na końcową ilość wtryśniętego paliwa.

Z tego powodu prawidłowy wynik pomiaru dawki głównej nie gwarantuje poprawnego dawkowania przy małym obciążeniu silnika.

Czy korekty wtryskiwaczy są miarodajne?

Korekty dawkowania prezentowane przez sterownik silnika mogą stanowić pomocną wskazówkę diagnostyczną, ale nie są bezpośrednim pomiarem charakterystyki hydraulicznej wtryskiwacza.

Na ich wartości mogą wpływać również warunki spalania, stan mechaniczny silnika oraz działanie innych układów. Pełniejsza ocena sprawności wtryskiwacza wymaga odpowiednich badań diagnostycznych.

FAQ

Czy Bosch 0445115004 jest piezoelektryczny?

Tak. Jest to wtryskiwacz Common Rail z rodziny Bosch CRI3-16.

Do jakich silników pasuje?

Występuje w katalogowych zastosowaniach wybranych jednostek Audi i Volkswagen 3.0 TDI V6. Zgodność trzeba sprawdzić po numerze OE i danych pojazdu.

Czy można go regenerować?

Możliwość regeneracji zależy od stanu konkretnego egzemplarza oraz dostępności odpowiedniej technologii.

Czy zwiększony przelew oznacza konieczność wymiany?

Nie zawsze. Wynik wymaga porównania z właściwą procedurą diagnostyczną.

Czy prawidłowa dawka główna oznacza sprawność?

Nie. Nieprawidłowości mogą występować w innych punktach pracy.

Czy 0445115004 i 0445115024 są zamienne?

Nie należy zakładać pełnej zamienności bez sprawdzenia konkretnego zastosowania.

Czy po montażu wymagane jest kodowanie?

Zależy to od konfiguracji pojazdu i procedury serwisowej.

Ile trwa regeneracja?

Standardowo deklarowane 1–2 dni robocze, zależnie od zakresu prac i dostępności części.

Czy można wysłać wtryskiwacz kurierem?

Tak. Pawlik Diesel Service organizuje przesyłki DHL i InPost oraz korzysta z Paczkomatów InPost, jeśli pozwalają na to warunki przewozu.

Jaka jest gwarancja?

24 miesiące bez limitu kilometrów na regenerowane wtryskiwacze, zgodnie z aktualnymi warunkami.

Czy opiłki mogą uszkodzić wtryskiwacz ponownie?

Tak. Jeżeli źródło zanieczyszczeń nie zostanie usunięte, może dojść do ponownego uszkodzenia.

Czy samo czyszczenie jest regeneracją?

Nie. Regeneracja wymaga odpowiedniej kwalifikacji, dopuszczonych czynności oraz weryfikacji końcowej.
