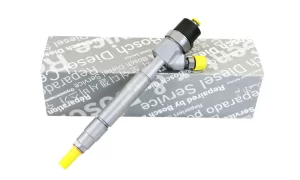

Wtryskiwacz Bosch 0445110104 (0 445 110 104), powiązany z numerem OE Mercedes-Benz A6280700487, jest elektromagnetycznym wtryskiwaczem układu Common Rail stosowanym w wybranych wersjach silnika Mercedes-Benz OM628 4.0 CDI V8. Należy do rodziny konstrukcyjnej Bosch CRI1-13, w której proces wtrysku paliwa jest sterowany za pomocą zaworu elektromagnetycznego współpracującego z hydraulicznym układem sterowania iglicą rozpylacza.

Prawidłowa praca tego podzespołu zależy od szczelności elementów precyzyjnych, charakterystyki przepływowej rozpylacza, dynamiki zaworu sterującego oraz stabilności parametrów elektrycznych i hydraulicznych. Zużycie jednego z tych elementów może zmienić dawkę wtrysku, przepływ powrotny, czas otwarcia iglicy lub powtarzalność kolejnych cykli roboczych.

W Pawlik Diesel Service prowadzimy diagnostykę i regenerację aparatury wtryskowej Common Rail z wykorzystaniem specjalistycznych stanowisk probierczych. Nasze laboratorium obejmuje 17 urządzeń diagnostycznych, w tym cztery stanowiska Bosch DCI 700. Zakres badania dobieramy do numeru wtryskiwacza, jego konstrukcji oraz dostępnej procedury testowej.

Poniżej przedstawiamy szczegółową charakterystykę techniczną wtryskiwacza Bosch 0445110104, zasady jego działania, metody identyfikacji uszkodzeń, przebieg regeneracji oraz kryteria oceny stanu technicznego.

Dane techniczne wtryskiwacza Bosch 0445110104 / Mercedes-Benz A6280700487

Uwaga techniczna: wartości nominalne, dopuszczalne odchyłki dawkowania, ciśnienia testowe oraz parametry elektryczne muszą wynikać z dokumentacji właściwej dla numeru wtryskiwacza. Nie należy przyjmować parametrów innego podzespołu z tej samej rodziny jako obowiązujących dla Bosch A6280700487.

Technologia diagnostyki, regeneracji i kontroli jakości Bosch A6280700487

Regeneracja wtryskiwacza elektromagnetycznego Common Rail jest procesem obejmującym diagnostykę funkcjonalną, ocenę zużycia elementów precyzyjnych, kwalifikację części, montaż i końcową weryfikację charakterystyki hydraulicznej.

Celem nie jest wyłącznie usunięcie objawów awarii, lecz przywrócenie parametrów pracy podzespołu do zakresu określonego odpowiednią procedurą badawczą, o ile pozwala na to jego stan techniczny.

Identyfikacja konstrukcyjna i ocena stanu zewnętrznego

Proces rozpoczynamy od identyfikacji numeru katalogowego Bosch, numeru OE oraz wersji konstrukcyjnej.

Następnie sprawdzamy:

• stan korpusu i powierzchni zewnętrznych;

• przyłącze przewodu wysokociśnieniowego;

• króciec odpływu paliwa;

• złącze elektryczne elektromagnesu;

• końcówkę rozpylacza;

• gwinty i powierzchnie uszczelniające;

• ślady korozji, przegrzania, wcześniejszych napraw i uszkodzeń mechanicznych.

Ocena pozwala wykluczyć z regeneracji podzespoły z pękniętym korpusem, uszkodzonymi elementami nośnymi lub innymi wadami uniemożliwiającymi bezpieczną eksploatację.

Diagnostyka wstępna na stanowisku probierczym

Badanie wstępne służy określeniu stanu funkcjonalnego wtryskiwacza przed demontażem.

W zależności od dostępnej procedury kontrolujemy:

Dawkowanie paliwa – ilość paliwa podawanego podczas określonych punktów pracy. Szczególnie istotne są małe dawki, ponieważ w tym zakresie opóźnienia układu sterującego mają duży udział w całkowitym czasie wtrysku.

Przepływ powrotny – ilość paliwa odpływającego przez wewnętrzny układ hydrauliczny. Nadmierny przepływ może świadczyć o zużyciu zaworu sterującego, powierzchni współpracujących lub innych elementów uszczelniających.

Szczelność rozpylacza – kontrola niepożądanego przepływu paliwa przy warunkach przewidzianych w procedurze.

Reakcję na sterowanie – ocenę działania mechanizmu wtryskiwacza pod wpływem impulsów elektrycznych.

Powtarzalność pomiarów – stabilność uzyskiwanych dawek i przepływów przy zachowaniu porównywalnych warunków testu.

Jeżeli stanowisko i procedura przewidują odpowiednie pomiary, diagnostykę uzupełniamy o kontrolę obwodu elektrycznego elektromagnesu.

Analiza charakterystyki hydraulicznej

Wyniki badania interpretujemy łącznie.

Przykładowo zwiększony przepływ powrotny może występować równocześnie z nieprawidłową dawką rozruchową. Takie połączenie wskazuje na możliwość nadmiernych przecieków wewnętrznych, ale nie identyfikuje automatycznie jednego uszkodzonego elementu.

Z kolei niestabilne małe dawki mogą wynikać ze zmiennej dynamiki zaworu, zwiększonego tarcia iglicy lub nieprawidłowego przepływu przez rozpylacz.

Dlatego kwalifikację naprawczą opieramy na wynikach badań oraz późniejszej kontroli elementów po demontażu.

Demontaż i kontrola elementów precyzyjnych

Po zakwalifikowaniu wtryskiwacza do regeneracji przeprowadzamy demontaż z zachowaniem warunków czystości wymaganych dla aparatury Common Rail.

Ocenie podlegają:

• iglica i korpus rozpylacza;

• powierzchnie prowadzące;

• elementy zaworu sterującego;

• gniazda i powierzchnie uszczelniające;

• kanały hydrauliczne;

• elementy sprężyste i regulacyjne;

• części odpowiedzialne za szczelność połączeń.

Szukamy śladów zużycia ściernego, korozji, wżerów, mikrouszkodzeń, zatarcia oraz odkształceń.

W elementach precyzyjnych nawet niewielkie zmiany geometrii mogą powodować istotne odchylenia przepływu.

Czyszczenie i kwalifikacja części do wymiany

Sposób czyszczenia dobieramy do materiału, konstrukcji i rodzaju zanieczyszczeń.

Osady i zanieczyszczenia usuwamy metodami odpowiednimi dla danego elementu. Nie zakładamy jednak, że oczyszczenie powierzchni przywróci parametry części zużytej mechanicznie.

W zależności od wyników kontroli naprawa może obejmować wymianę rozpylacza, elementów zaworu sterującego, uszczelnień lub innych zgodnych komponentów.

Elementy o trwałym uszkodzeniu powierzchni precyzyjnych kwalifikujemy zgodnie z możliwościami technologicznymi naprawy.

Montaż i regulacja

Montaż prowadzimy z zachowaniem czystości podzespołów, kanałów hydraulicznych i powierzchni współpracujących.

Kontrolujemy prawidłowe osadzenie elementów oraz zgodność zastosowanych części.

Regulację wykonujemy tylko wtedy i w takim zakresie, w jakim przewiduje ją technologia dla konkretnej wersji wtryskiwacza.

Nie stosujemy uniwersalnych nastaw przeniesionych z innych numerów Bosch CRI.

Kontrola końcowa i kryteria akceptacji

Po zakończeniu naprawy wykonujemy badanie końcowe.

Porównujemy parametry z wymaganiami właściwej procedury, w szczególności w zakresie dawkowania, przepływu powrotnego, szczelności, reakcji na sterowanie i powtarzalności.

Jeżeli dostępne są wyniki badania przed regeneracją, wykorzystujemy je do oceny skuteczności przeprowadzonych prac.

Podstawą uznania regeneracji za skuteczną jest zgodność wyników badania końcowego z właściwymi kryteriami, a nie sam fakt wymiany elementów.

Nie podajemy przypadkowych tolerancji ani uniwersalnych wartości dawek. Parametry akceptacyjne są zależne od konkretnego numeru wtryskiwacza i programu badawczego.

Zakres możliwej dokumentacji pomiarowej, w tym raportu stanowiska probierczego, zależy od zastosowanego urządzenia i procedury.

Schemat technologiczny regeneracji – sześć etapów

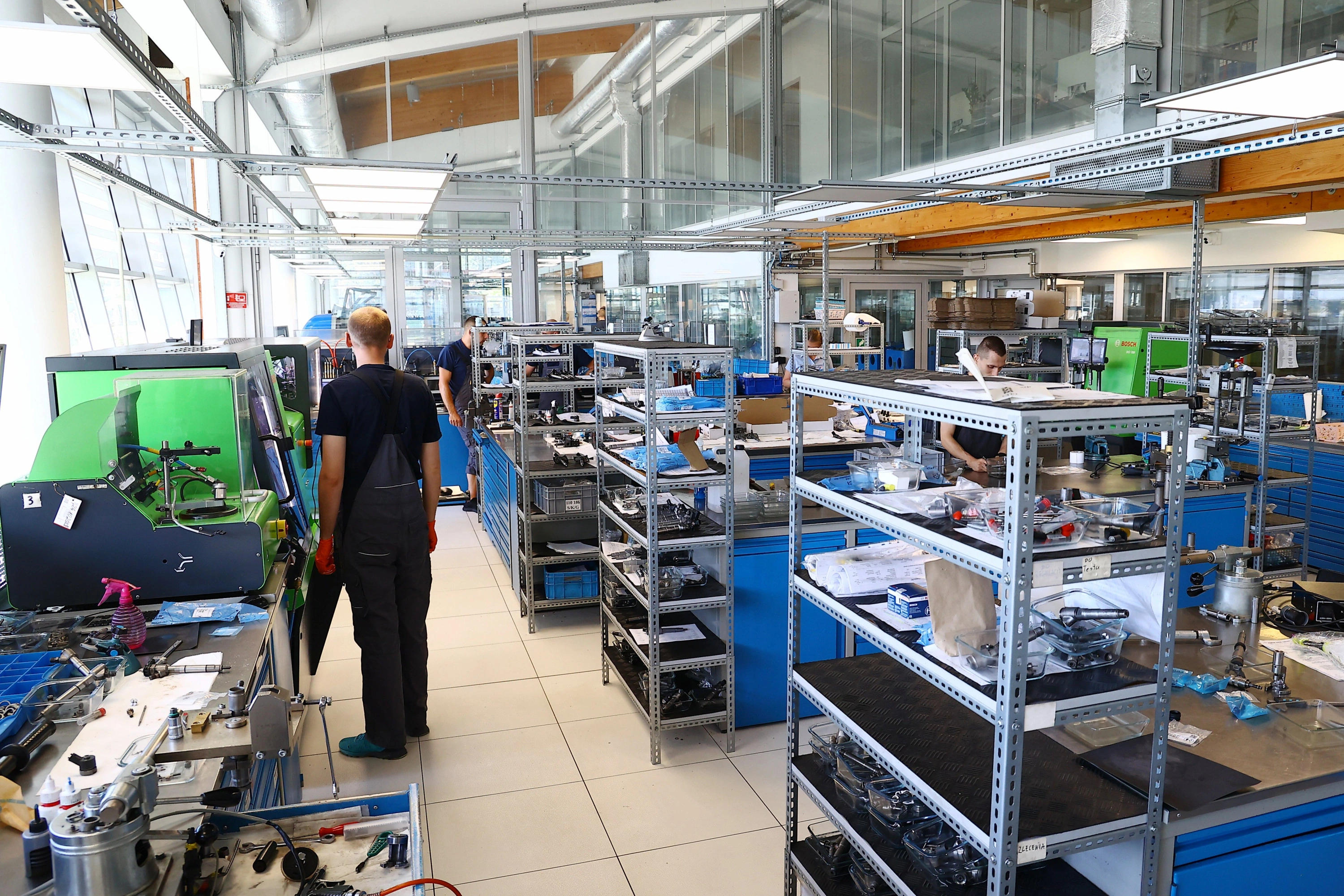

Laboratorium Pawlik Diesel Service – stanowiska probiercze, wyposażenie i kompetencje techniczne

Diagnostyka wtryskiwaczy Common Rail wymaga kontrolowania warunków pomiarowych, ponieważ wyniki dawkowania i przepływu powrotnego zależą między innymi od ciśnienia zasilania, temperatury medium, parametrów impulsu sterującego oraz stanu hydraulicznego badanego podzespołu.

Istotne znaczenie ma również dobór właściwego programu testowego. Wyniki uzyskane według procedur przeznaczonych dla różnych numerów katalogowych nie muszą być bezpośrednio porównywalne.

Cztery stanowiska Bosch DCI 700

Laboratorium Pawlik Diesel Service dysponuje czterema stanowiskami Bosch DCI 700, wykorzystywanymi do diagnostyki obsługiwanych wtryskiwaczy Common Rail.

W odpowiedniej konfiguracji stanowisko probiercze umożliwia przeprowadzanie kontrolowanych badań hydraulicznych, w których analizuje się zachowanie wtryskiwacza przy zadanych warunkach testowych.

Zakres pomiarów może obejmować charakterystykę dawkowania, przepływ powrotny, szczelność oraz inne wielkości przewidziane przez program badawczy.

Zastosowanie kilku stanowisk umożliwia organizację pracy laboratoryjnej przy zachowaniu właściwego doboru urządzenia do badanego podzespołu.

Ważne zastrzeżenie techniczne: sama obecność stanowiska Bosch DCI 700 nie oznacza automatycznie dostępności programu testowego dla numeru A6280700487. Możliwość badania zależy od wersji oprogramowania, bazy danych, osprzętu i obsługiwanych procedur. W przypadku braku odpowiedniego programu konieczne jest wykorzystanie innej właściwej metody badawczej.

Wyposażenie laboratorium – 17 urządzeń

Pawlik Diesel Service dysponuje zapleczem obejmującym stanowiska Bosch, Hartridge oraz urządzenia specjalistyczne, wykorzystywane do diagnostyki różnych konstrukcji aparatury wtryskowej.

Rozbudowane wyposażenie pozwala dobierać technologię badania do konstrukcji podzespołu. Nie oznacza to jednak, że każdy z wymienionych testerów obsługuje Bosch A6280700487. Zgodność urządzenia, programu i osprzętu musi zostać ustalona indywidualnie.

Kompetencje diagnostyczne i znaczenie interpretacji pomiarów

Stanowisko probiercze dostarcza danych pomiarowych, ale właściwa interpretacja wymaga znajomości hydrauliki wtrysku, elektromechaniki zaworu sterującego i typowych mechanizmów zużycia.

Przy analizie wyników uwzględniamy zależności pomiędzy:

• wielkością dawki a czasem wysterowania;

• ciśnieniem paliwa a przepływem przez rozpylacz;

• przeciekami wewnętrznymi a sprawnością zaworu sterującego;

• temperaturą medium a jego lepkością;

• stanem powierzchni prowadzących a powtarzalnością ruchu iglicy;

• charakterystyką badanego wtryskiwacza a wymaganiami właściwego programu.

Doświadczenie pracowników ma szczególne znaczenie podczas kwalifikacji części po demontażu. Uszkodzenia elementów precyzyjnych nie zawsze można prawidłowo ocenić wyłącznie na podstawie wyglądu zewnętrznego.

Praca z dokumentacją techniczną, procedurami producentów oraz szkolenia specjalistyczne stanowią istotne elementy rozwijania kompetencji w zakresie aparatury Common Rail. Nie przypisujemy jednak konkretnych certyfikatów ani autoryzacji bez ich odrębnego potwierdzenia.

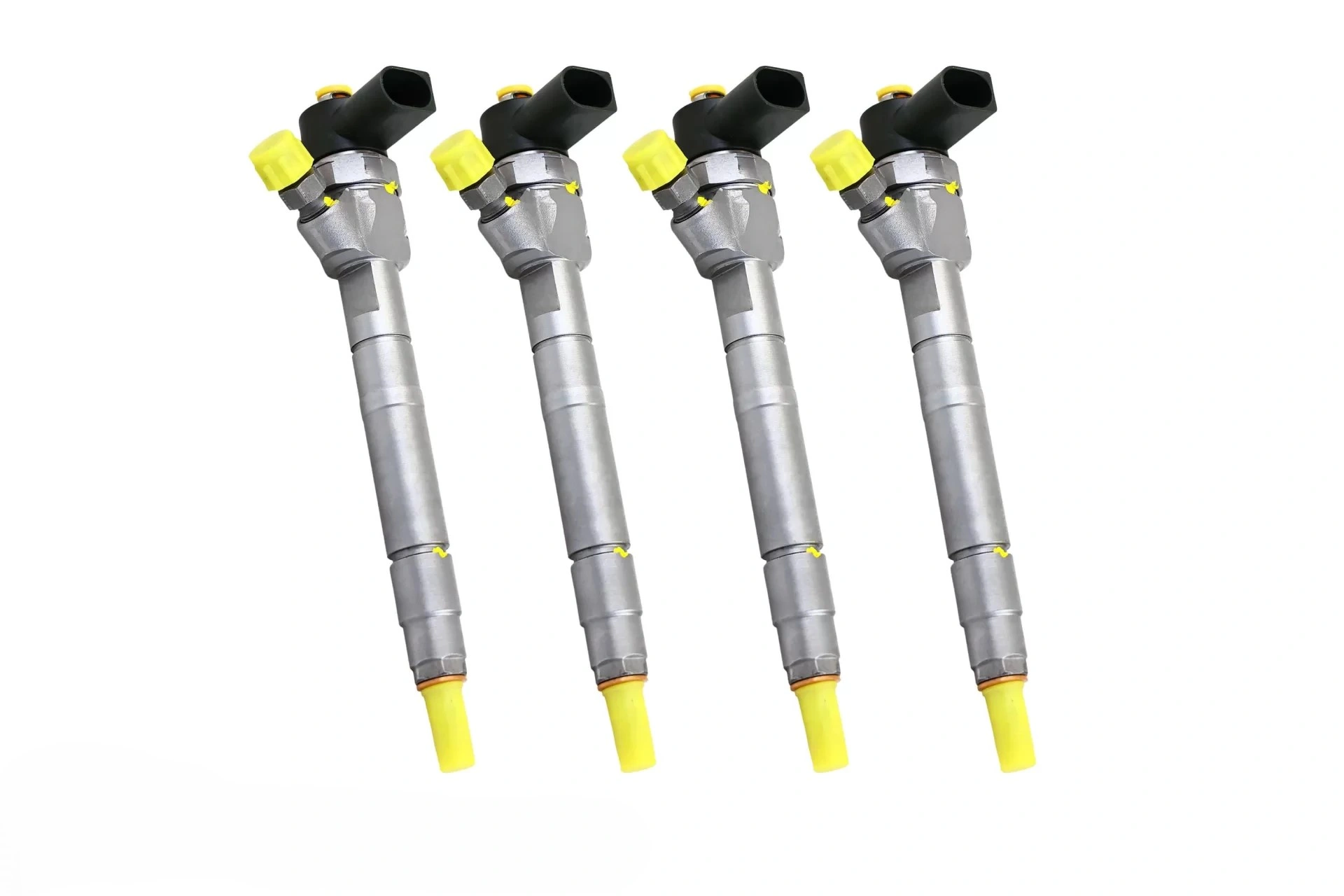

Identyfikacja katalogowa i zastosowanie Bosch 0445110104 w silnikach Mercedes-Benz OM628

Poprawna identyfikacja wtryskiwacza jest warunkiem właściwego doboru podzespołu, części naprawczych oraz procedury badawczej.

Podobieństwo konstrukcyjne wtryskiwaczy Bosch nie oznacza ich zamienności. Różnice mogą obejmować geometrię rozpylacza, charakterystykę hydrauliczną, parametry zaworu sterującego i wymagania sterownika silnika.

Numery katalogowe Bosch i Mercedes-Benz

Podstawowe oznaczenia identyfikacyjne to:

• Bosch 0445110104 – numer katalogowy producenta wtryskiwacza.

• Bosch 0 445 110 104 – ten sam numer zapisany ze spacjami.

• Mercedes-Benz A6280700487 – powiązany numer OE.

• Mercedes-Benz 6280700487 – zapis numeru OE bez prefiksu A.

W zestawieniach katalogowych mogą występować również numery 0445110103 i 0986435043. Numer 0986435043 jest powiązany z ofertą regenerowanych podzespołów Bosch, jednak jego zgodność z konkretnym zastosowaniem należy potwierdzić.

W niektórych źródłach handlowych pojawiają się także 0445110207 i 0445110208. Nie stanowi to wystarczającej podstawy do uznania tych wtryskiwaczy za bezpośrednie zamienniki numeru 0445110104.

Zamienność należy potwierdzić na podstawie katalogu producenta, numeru OE i danych identyfikacyjnych pojazdu.

Zastosowanie w pojazdach Mercedes-Benz

Wtryskiwacz Bosch 0445110104 jest powiązany z wybranymi odmianami jednostki OM628 4.0 CDI V8, stosowanej w samochodach Mercedes-Benz.

Powyższe zestawienie wskazuje potencjalne zastosowania katalogowe i nie zastępuje weryfikacji konkretnego pojazdu. W obrębie jednego modelu mogły występować różne wersje wyposażenia układu wtryskowego.

Identyfikacja według VIN

Przed montażem wtryskiwacza należy porównać:

1. numer części wymontowanej z silnika;

2. numer OE przypisany do pojazdu;

3. kod i wersję jednostki napędowej;

4. informacje o ewentualnych zmianach i zastąpieniach numerów katalogowych.

Weryfikacja według VIN ogranicza ryzyko montażu podzespołu o niewłaściwej charakterystyce.

Objawy uszkodzenia i diagnostyka kompletnego układu Common Rail silnika OM628

Uszkodzenie wtryskiwacza może wpływać zarówno na przebieg spalania w pojedynczym cylindrze, jak i na warunki hydrauliczne całego układu Common Rail.

Do podstawowych mechanizmów awarii należą zwiększone przecieki wewnętrzne, nieprawidłowa charakterystyka rozpylania, zmieniona dynamika zaworu sterującego, ograniczony przepływ paliwa i niesprawność elektryczna.

Objawy i możliwe mechanizmy uszkodzenia

Nadmierny przelew a ciśnienie rozruchowe

Podczas rozruchu silnika pompa wysokiego ciśnienia musi wytworzyć w zasobniku ciśnienie umożliwiające rozpoczęcie wtrysku zgodnie ze strategią sterownika.

Wewnętrzny przeciek wtryskiwacza stanowi dodatkowy odpływ paliwa z układu wysokociśnieniowego. Jeżeli suma przecieków jest zbyt duża w stosunku do wydajności pompy przy prędkości rozruchowej, osiągnięcie wymaganego ciśnienia może być utrudnione.

Zjawisko to może być bardziej widoczne po rozgrzaniu silnika, gdy zmieniają się lepkość paliwa i warunki przepływu w zużytych szczelinach.

Nie można jednak przypisać każdego problemu z rozruchem nadmiernemu przelewowi. Diagnostyka powinna obejmować również pompę, układ regulacji i pozostałe elementy odpowiedzialne za budowanie ciśnienia.

Interpretacja korekt cylindrów

Korekty widoczne w diagnostyce sterownika nie są bezpośrednim pomiarem dawki wtryskiwacza.

Stanowią wynik działania algorytmów regulacyjnych, które reagują na różnice pracy cylindrów. Ich wartości mogą zależeć od stanu wtryskiwaczy, kompresji, warunków spalania oraz innych czynników mechanicznych.

Z tego powodu korekty należy traktować jako dane pomocnicze, a nie samodzielne kryterium kwalifikacji wtryskiwacza do regeneracji.

Diagnostyka wszystkich ośmiu wtryskiwaczy

Silnik OM628 jest jednostką V8, wyposażoną w osiem wtryskiwaczy.

W przypadku nieprawidłowego ciśnienia rozruchowego, znacznych różnic przelewów, problemów obejmujących kilka cylindrów lub podejrzenia zanieczyszczenia układu uzasadnione może być zbadanie całego kompletu.

Każdy wtryskiwacz oceniamy indywidualnie. Nie ma technicznego uzasadnienia do automatycznej regeneracji wszystkich ośmiu sztuk wyłącznie dlatego, że jedna wykazuje nieprawidłowe parametry.

Badanie kompletu umożliwia porównanie charakterystyk i określenie, czy problem dotyczy pojedynczego podzespołu, czy większej części układu.

Kontrola pompy, filtracji i zanieczyszczeń

W przypadku powtarzających się uszkodzeń wtryskiwaczy konieczne jest ustalenie, czy przyczyna nie znajduje się poza samym podzespołem.

Szczególnej kontroli wymagają:

Pompa wysokiego ciśnienia. Zużycie mechaniczne pompy może wpływać na zdolność budowania ciśnienia, a w określonych przypadkach powodować przedostawanie się metalicznych zanieczyszczeń do paliwa.

Układ filtracji. Nieskuteczna filtracja zwiększa ryzyko obecności cząstek ściernych w elementach precyzyjnych.

Zawartość wody w paliwie. Woda sprzyja korozji, pogarsza warunki smarowania i może uszkadzać powierzchnie hydrauliczne.

Zasobnik i przewody paliwowe. Zanieczyszczenia pozostające w instalacji mogą ponownie trafić do naprawionych wtryskiwaczy.

Układ regulacji ciśnienia. Nieprawidłowe działanie regulatora, czujnika lub elementów wykonawczych może powodować objawy podobne do niesprawności wtryskiwacza.

Prawidłowa regeneracja wtryskiwacza nie zastępuje usunięcia źródła zanieczyszczeń w układzie paliwowym.

Regeneracja czy wymiana wtryskiwacza Bosch 0445110104 – kryteria techniczne

Decyzja o regeneracji albo wymianie wtryskiwacza powinna wynikać z jego rzeczywistego stanu, możliwości technologicznych oraz dostępności odpowiednich komponentów.

Nie każda nieprawidłowość hydrauliczna oznacza konieczność wymiany kompletnego podzespołu. Jednocześnie nie każdy wtryskiwacz nadaje się do bezpiecznej regeneracji.

Kiedy regeneracja jest technicznie uzasadniona?

Regenerację można rozważyć, gdy:

• korpus nie ma uszkodzeń dyskwalifikujących;

• stan niewymiennych elementów umożliwia dalszą eksploatację;

• zużyte komponenty można zastąpić częściami zgodnymi z konstrukcją;

• dostępna technologia pozwala przeprowadzić właściwy montaż i regulację;

• istnieje możliwość zweryfikowania parametrów po naprawie.

W zależności od rozpoznanych uszkodzeń zakres prac może obejmować wymianę rozpylacza, elementów zaworu sterującego, uszczelnień lub odpowiednich części regulacyjnych.

Kiedy konieczna jest wymiana kompletnego wtryskiwacza?

Do uszkodzeń mogących wykluczać regenerację należą pęknięcia korpusu, poważne uszkodzenia przyłącza wysokociśnieniowego, rozległa korozja oraz zniszczenie powierzchni, których nie można przywrócić do wymaganego stanu.

Wymiana może być również uzasadniona, gdy nie są dostępne zgodne części lub nie można potwierdzić prawidłowych parametrów po naprawie.

Porównanie regeneracji i wymiany

Budowa, hydraulika sterowania i fizyka procesu wtrysku Bosch CRI1-13

Wtryskiwacz Bosch 0445110104 należy do elektromagnetycznych układów Common Rail sterowanych elektrohydraulicznie. Impuls elektryczny sterownika silnika nie podnosi bezpośrednio iglicy rozpylacza, lecz uruchamia zawór sterujący, który zmienia ciśnienie w komorze kontrolnej. Powstała różnica sił hydraulicznych i mechanicznych decyduje o otwarciu, przebiegu oraz zakończeniu wtrysku paliwa.

Elementy konstrukcyjne i ich funkcje

Podstawowe elementy wtryskiwacza Bosch CRI1-13 obejmują:

• Korpus wtryskiwacza – zawiera kanały paliwowe oraz elementy układu sterowania.

• Elektromagnes – przekształca impuls prądowy w siłę elektromagnetyczną uruchamiającą zawór.

• Zawór sterujący – reguluje przepływ paliwa w obwodzie kontrolnym.

• Komorę kontrolną – jej ciśnienie wpływa na bilans sił działających na iglicę.

• Iglicę rozpylacza – otwiera i zamyka przepływ paliwa do cylindra.

• Rozpylacz – kieruje paliwo przez odpowiednio ukształtowane otwory, których geometria wpływa na charakterystykę strug.

Precyzja współpracy tych elementów decyduje o szczelności, dynamice otwierania i zamykania oraz powtarzalności dawkowania.

Cykl pracy: zamknięcie, otwarcie i zakończenie wtrysku

Stan zamknięcia: przy niewysterowanym elektromagnesie zawór sterujący pozostaje w położeniu spoczynkowym. Ciśnienie w komorze kontrolnej wraz z siłami mechanicznymi utrzymuje iglicę w położeniu zamkniętym. Prawidłowy rozpylacz nie powinien wykazywać niedopuszczalnego przecieku do cylindra.

Faza otwierania: sterownik podaje impuls prądowy na elektromagnes. Ruch zaworu zmienia przepływ w obwodzie kontrolnym i obniża ciśnienie w komorze kontrolnej. Gdy wypadkowa siła działająca na iglicę osiągnie odpowiednią wartość, następuje jej uniesienie i przepływ paliwa przez otwory rozpylacza.

Faza zamykania: po zakończeniu wysterowania siła elektromagnetyczna zanika, zawór powraca do położenia spoczynkowego, a ciśnienie w komorze kontrolnej wzrasta. Zmiana bilansu sił prowadzi do zamknięcia iglicy.

W rzeczywistym układzie występują opóźnienia elektromagnetyczne, hydrauliczne i mechaniczne. Czas przepływu paliwa nie jest więc równy czasowi impulsu elektrycznego.

Bilans sił i wpływ zużycia elementów

Ruch iglicy wynika z oddziaływania ciśnienia paliwa na powierzchnie hydrauliczne oraz sił sprężystości, tarcia i bezwładności.

Zużycie powierzchni prowadzących może zwiększać lub zmieniać tarcie, natomiast nieszczelności wewnętrzne i uszkodzenia zaworu sterującego wpływają na dynamikę zmian ciśnienia w komorze kontrolnej.

Skutkiem mogą być nieprawidłowe dawki, wydłużony czas reakcji, zwiększony przelew oraz pogorszenie powtarzalności kolejnych wtrysków. Dlatego diagnostyka powinna obejmować zarówno wielkość dawki, jak i zachowanie wtryskiwacza w różnych punktach pracy.

Matematyczny opis dawkowania i przepływu paliwa

Dawkę pojedynczego zdarzenia wtrysku można przedstawić zależnością funkcjonalną:

Oba równania stanowią uproszczony opis fizyczny, a nie fabryczną charakterystykę kalibracyjną Bosch 0445110104. Rzeczywisty przepływ zależy również od ruchu iglicy, nieustalonej dynamiki układu i kawitacji.

Lokalne spadki ciśnienia mogą powodować powstawanie kawitacji, która zmienia warunki wypływu, a w określonych warunkach może przyczyniać się do zużycia powierzchni rozpylacza.

Wpływ czasu sterowania, temperatury i lepkości

Przy krótkich impulsach sterujących szczególne znaczenie mają opóźnienia otwierania i zamykania. Zużycie zaworu, zanieczyszczenia lub zwiększone tarcie mogą zmienić rzeczywistą dawkę mimo niezmienionego czasu wysterowania. Zjawisko to jest szczególnie istotne dla małych dawek.

Wzrost temperatury oleju napędowego zazwyczaj zmniejsza jego lepkość, co może zwiększać przecieki przez zużyte szczeliny hydrauliczne. Nawet niewielkie zmiany luzów mogą istotnie wpływać na przepływ wewnętrzny.

Temperatura oddziałuje również na rezystancję uzwojenia elektromagnesu, rozszerzalność cieplną elementów oraz warunki tarcia. Wyjaśnia to, dlaczego niesprawny wtryskiwacz może pracować inaczej na zimnym i rozgrzanym silniku.

Powtarzalność dawkowania i znaczenie diagnostyczne

Sprawny wtryskiwacz powinien zapewniać stabilne dawkowanie w porównywalnych warunkach pomiarowych. Niestabilność zaworu sterującego, zmienne tarcie iglicy lub zakłócenia przepływu mogą powodować rozrzut kolejnych dawek.

Pomiar średniej dawki nie wystarcza do pełnej oceny stanu technicznego. Konieczna jest również analiza powtarzalności, przelewu, szczelności i reakcji na sterowanie w punktach pracy przewidzianych właściwą procedurą badawczą.

Kodowanie, kalibracja i montaż

Kalibracja hydrauliczna, kodowanie, klasyfikacja i adaptacja

W układach Common Rail należy rozróżniać cztery procesy:

• Kalibracja hydrauliczna – uzyskanie wymaganej charakterystyki wtryskiwacza przez dobór elementów, prawidłowy montaż i dopuszczoną regulację.

• Kodowanie – wprowadzenie danych identyfikacyjnych lub korekcyjnych do sterownika silnika, jeżeli wymaga tego dana konstrukcja.

• Klasyfikacja – przyporządkowanie wtryskiwacza do określonej grupy charakterystyki.

• Adaptacja – procedura uwzględniania lub aktualizacji wybranych parametrów pracy przez sterownik.

Procesy te nie są zamienne. Kodowanie nie usuwa mechanicznego zużycia zaworu sterującego ani uszkodzeń rozpylacza.

W przypadku Bosch 0445110104 (CRI1-13) wymagania dotyczące kodowania zależą od wersji sterownika i układu wtryskowego konkretnego pojazdu Mercedes-Benz OM628. Nie należy automatycznie stosować procedur znanych z nowszych generacji Common Rail. Przed montażem konieczna jest weryfikacja właściwej dokumentacji serwisowej.

Różnice technologiczne między generacjami Bosch CRI

Generacje wtryskiwaczy Bosch CRI mogą różnić się konstrukcją zaworu sterującego, geometrią rozpylacza, sposobem regulacji oraz parametrami elektrycznymi i hydraulicznymi.

Elementy o podobnych wymiarach nie muszą być zamienne. Zastosowanie nieodpowiedniego komponentu może zmienić dawkowanie, dynamikę otwierania lub szczelność wtryskiwacza.

Dlatego podstawą regeneracji jest identyfikacja dokładnego numeru katalogowego i zastosowanie właściwej technologii naprawy.

Ograniczenia diagnostyki laboratoryjnej

Stanowisko probiercze umożliwia kontrolę wtryskiwacza w zdefiniowanych warunkach, ale nie odtwarza w pełni temperatur panujących w komorze spalania, obciążeń mechanicznych silnika ani wszystkich dynamicznych stanów przejściowych.

Z tego względu prawidłowy wynik badania laboratoryjnego nie wyklucza usterek innych elementów silnika, układu paliwowego lub sterowania.

Montaż i bezpieczeństwo układu Common Rail

Prawidłowy montaż wymaga kontroli czystości gniazda, stanu przewodów wysokociśnieniowych, odpowiednich uszczelnień oraz zastosowania momentów dokręcania określonych przez producenta pojazdu.

Błędy montażowe mogą powodować nieszczelności, przedmuchy gazów spalinowych i uszkodzenia mechaniczne.

Uwaga – wysokie ciśnienie: nie wolno rozszczelniać układu Common Rail podczas pracy silnika ani sprawdzać wycieków dłonią. Strumień paliwa pod wysokim ciśnieniem może spowodować ciężkie obrażenia, w tym wstrzyknięcie paliwa pod skórę.

FAQ

1. Czy wtryskiwacz Bosch 0445110104 można regenerować?

Tak, pod warunkiem że stan korpusu i elementów niewymiennych pozwala na naprawę, dostępne są zgodne części, a po regeneracji możliwe jest uzyskanie parametrów wymaganych przez właściwą procedurę badawczą. Kwalifikacja następuje po diagnostyce.

2. Czy Bosch 0445110104 i Mercedes-Benz A6280700487 oznaczają ten sam podzespół?

Są to powiązane oznaczenia katalogowe producenta aparatury i producenta pojazdu. Przy doborze należy dodatkowo sprawdzić numer wymontowanego wtryskiwacza oraz dane samochodu.

3. W jakich pojazdach występuje ten wtryskiwacz?

Numer jest powiązany z wybranymi wersjami Mercedes-Benz S 400 CDI, E 400 CDI, ML 400 CDI i G 400 CDI wyposażonymi w silniki OM628 4.0 CDI V8. Ostateczną zgodność należy potwierdzić według VIN.

4. Czy Bosch 0445110103 może zastąpić 0445110104?

Numer 0445110103 występuje w powiązaniach katalogowych, ale nie stanowi to samodzielnego potwierdzenia pełnej zamienności. Należy sprawdzić numer OE, zastosowanie i informacje katalogowe producenta.

5. Czy nadmierny przelew zawsze oznacza konieczność wymiany wtryskiwacza?

Nie. Zwiększony przepływ powrotny może wynikać ze zużycia elementów, które można wymienić podczas regeneracji. Decydujące znaczenie ma stan całego podzespołu.

6. Czy w silniku OM628 trzeba regenerować wszystkie osiem wtryskiwaczy?

Nie. W uzasadnionych przypadkach warto zbadać komplet, jednak każdy wtryskiwacz kwalifikuje się indywidualnie. Badanie ośmiu sztuk nie oznacza konieczności naprawy wszystkich.

7. Czy uszkodzony wtryskiwacz może utrudniać rozruch rozgrzanego silnika?

Tak. Nadmierne przecieki wewnętrzne mogą utrudniać uzyskanie wymaganego ciśnienia Rail podczas rozruchu. Podobny objaw może jednak wynikać z niesprawności pompy lub regulacji ciśnienia.

8. Czy po wymianie Bosch 0445110104 konieczne jest kodowanie?

Zależy to od konkretnego sterownika i wersji układu wtryskowego. Wymagania należy potwierdzić w dokumentacji właściwej dla pojazdu.

9. Czy Bosch DCI 700 umożliwia badanie wtryskiwacza 0445110104?

Możliwość wykonania testu zależy od dostępności odpowiedniego programu, oprogramowania i osprzętu. Przed badaniem trzeba potwierdzić obsługę konkretnego numeru wtryskiwacza.

10. Czy po regeneracji można otrzymać dokumentację wyników pomiarowych?

Wyniki mogą zostać udokumentowane raportem stanowiska probierczego. Zakres raportu zależy od użytego urządzenia i programu testowego. Dostępność dokumentacji warto ustalić podczas zlecania usługi.
