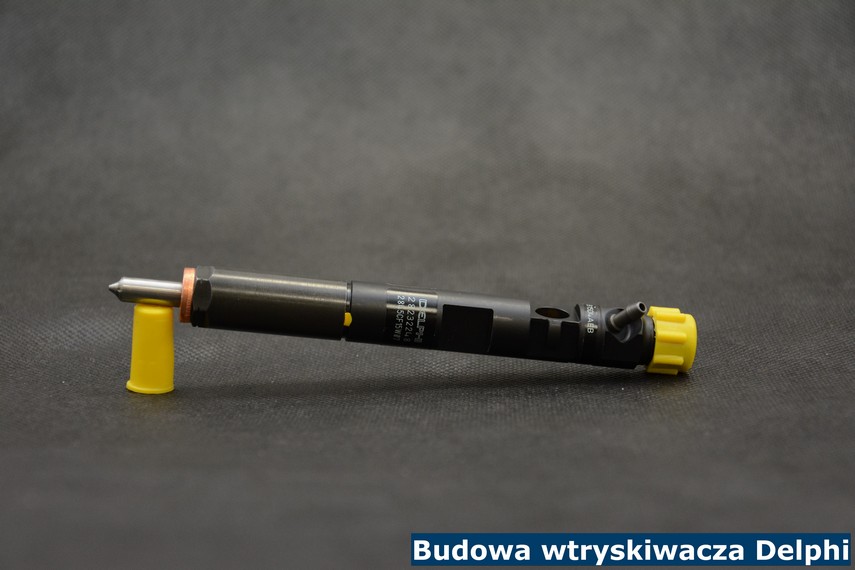

BUDOWA WTRYSKIWACZA DELPHI

Wtryskiwacz firmy Delphi składa się z kilku głównych elementów, a pierwszym z nich jest metalowa obudowa, która otacza całe urządzenie i pełni funkcję zabezpieczenia przed uszkodzeniami mechanicznymi. Wewnątrz obudowy znajduje się wirnik, który przesuwa się w górnym korpusie wtryskiwacza. Wirnik ten kontroluje przepływ paliwa do końcówki wtryskiwacza, która jest odpowiedzialna za wtrysk paliwa do silnika. Końcówka wtryskiwacza składa się z kilku elementów, w tym dyszy wtryskowej, iglicy, tłoka i sprężyny. Dysza wtryskowa jest elementem, który wtryskuje paliwo bezpośrednio do komory spalania. Iglica jest połączona z tłokiem, który steruje wtryskiem paliwa poprzez kontrolowanie przepływu paliwa przez dyszę. Sprężyna pozwala na kontrolowanie siły z jaką tłok uciska iglicę do dyszy wtryskowej.

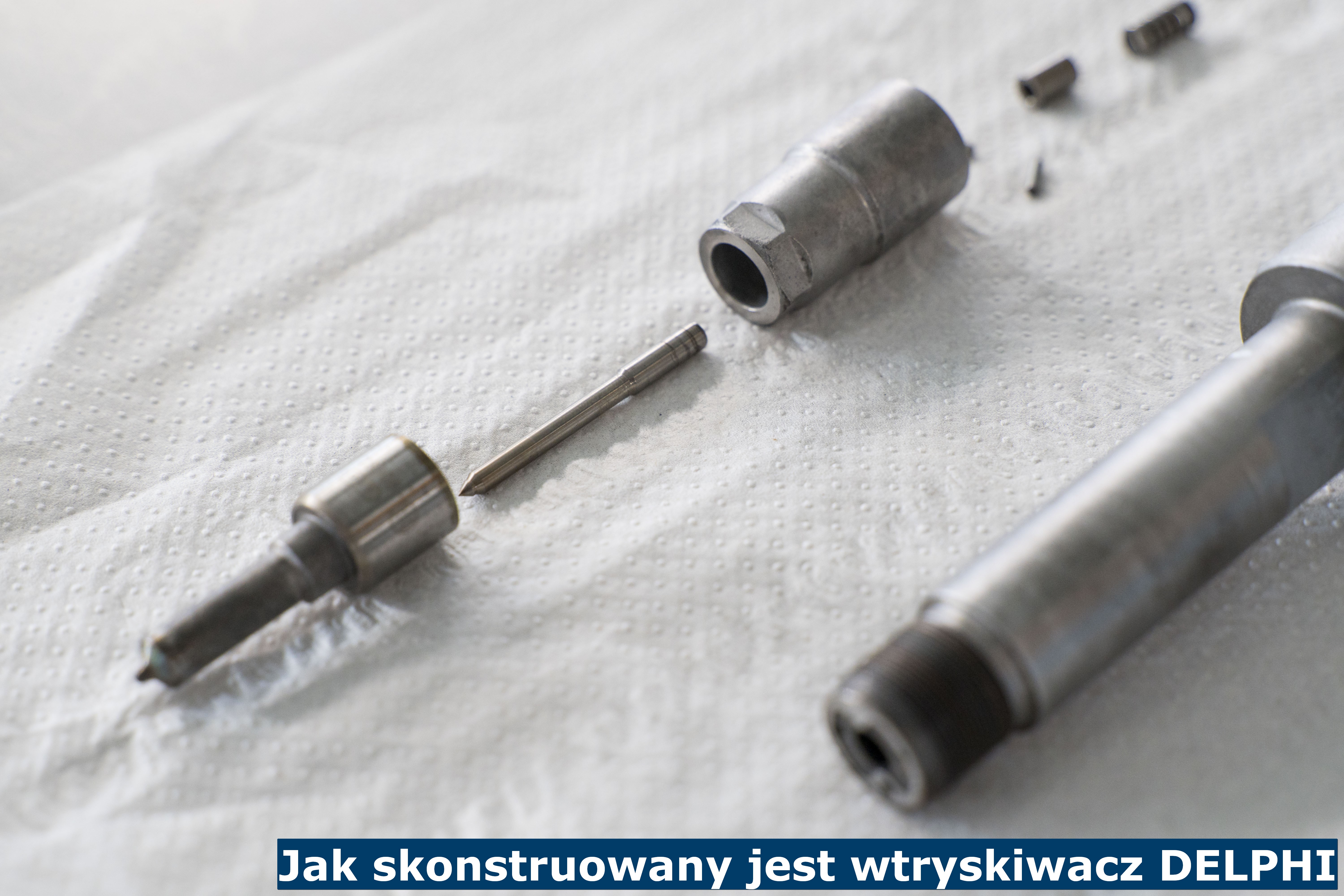

Jak skonstruowany jest wtryskiwacz DELPHI

Ogólnie taki wtryskiwacz Delphi 2.0 TDCI składa się z szeregu całkiem nieprzystępnych, ale obiecujących w swym działaniu podzespołów. Przebrniemy przez nie zaczynając od wlotu paliwa, a to na początku trafia na złącze przelewu i sprężynę. Teraz z ogromnym ciśnieniem natrafia na cewkę i kotwicę elektromagnesu, by dalej napotkać kulkę zaworu oraz całkiem okazałą, w porównaniu do reszty, komorę sterującą zaworu. Chociaż tłoczek, który jest kolejną jego częścią, wcale nie jest mniejszy. Aby paliwo mogło zostać odpowiednio rozpylone niezbędna okazuje się, zlokalizowana w naszym omawianym przedmiocie, sprężyna rozpylacza, komora rozpylacza, a także niesamowicie precyzyjna igła rozpylacza. To wszystko umożliwia bezpośredni wtrysk paliwa, który nie może mieć miejsca bez kanalika wtryskowego, który jest swoistym zakończeniem tego elementu. Wszystko to powinniśmy zobaczyć, kiedy z pełną fascynacją obserwujemy, jako szczęśliwy świadek tego incydentu, rozbieranie wtryskiwacza Delphi. Ostatecznie czynność ta jest wymagająca, z powodu dużej ilości maleńkich podzespołów, które budują ten element i dlatego przy rozkładaniu go na części pierwsze trzeba być wyjątkowo uważnym.
