W naszej pracowni wykonujemy diagnostykę, czyszczenie i weryfikację benzynowych wtryskiwaczy pośrednich MPI/PFI oraz bezpośrednich GDI, FSI, TFSI, TSI, EcoBoost i innych konstrukcji. Korzystamy ze specjalistycznych stanowisk probierczych oraz metod pomiarowych pozwalających ocenić dawkowanie, szczelność i parametry elektryczne.
W DS 7 Crossback i DS 7 szczególne znaczenie ma różnica pomiędzy trzycylindrowym silnikiem 1.2 PureTech a czterocylindrowymi jednostkami 1.6 PureTech, także w odmianach hybrydowych E-TENSE. Wszystkie opisane wersje korzystają z bezpośredniego wtrysku benzyny, ale nie oznacza to identycznych wtryskiwaczy ani jednakowych procedur diagnostycznych. Sprawdzamy każdy element oddzielnie, a następnie analizujemy zachowanie całego zestawu w warunkach właściwych dla jego konstrukcji.

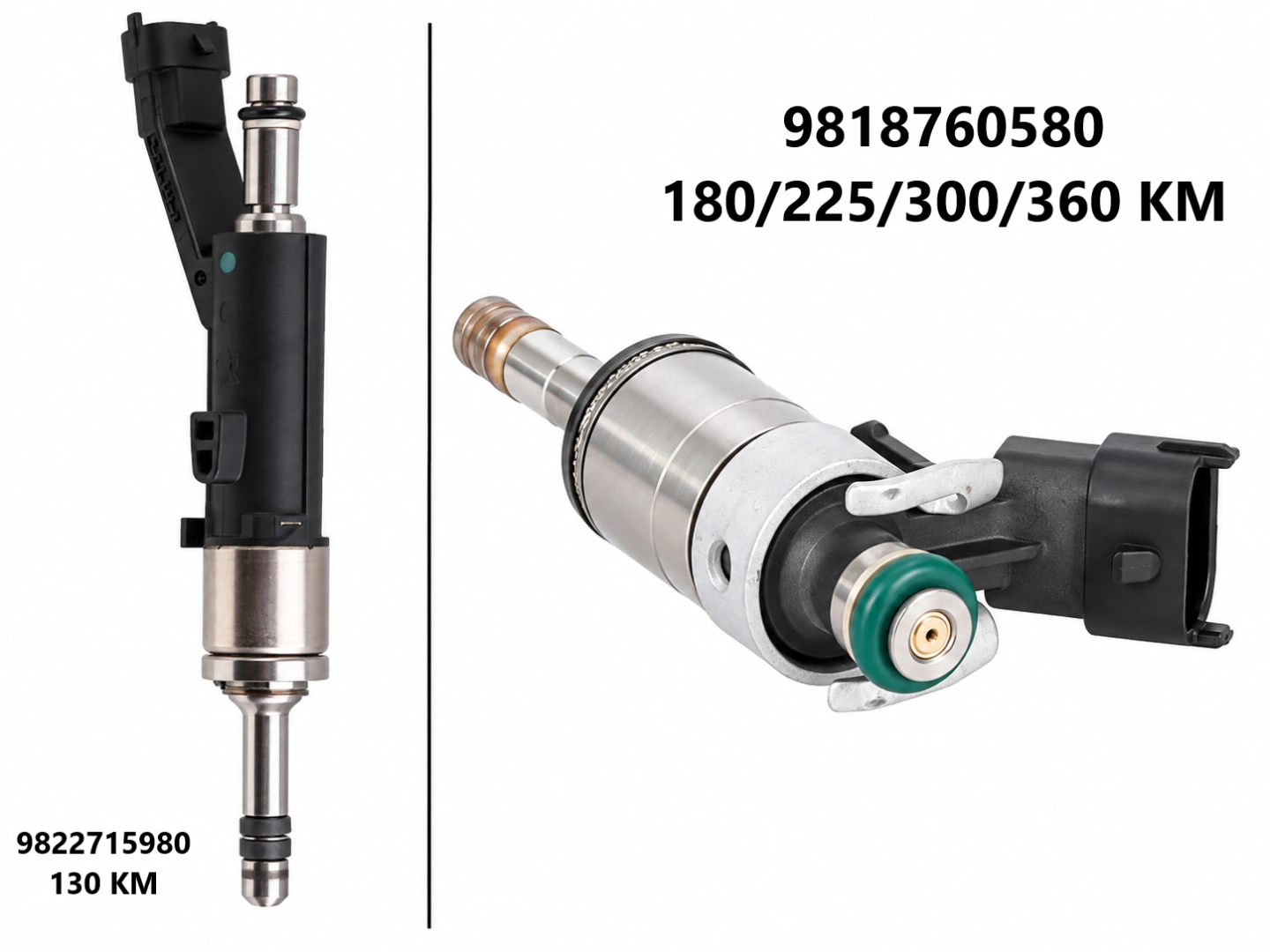

Od PureTech 130 do E-TENSE 360 – identyfikacja układu wtryskowego DS 7
W DS 7 Crossback zastosowano silniki benzynowe o pojemności 1.2 i 1.6 litra. Po modernizacji samochodu i zmianie nazwy na DS 7 oferta jednostek napędowych ewoluowała, a istotną rolę zaczęły odgrywać odmiany hybrydowe E-TENSE.
Dla diagnostyki ważne jest rozróżnienie mocy samego silnika benzynowego od mocy całego układu hybrydowego.
| Wersja silnikowa | Kod silnika | Moc | Układ wtryskowy |
|---|---|---|---|
011.2 PureTech 130DS 7 Crossback, ok. 2018–2022 |
HNS (EB2ADTS) | 130 KM | GDI, 3 cylindry |
021.6 PureTech 180Od 2018 r., zależnie od wersji |
5GF (EP6FADTXD) | 180 KM | GDI, 4 cylindry |
031.6 PureTech 225DS 7 Crossback i wybrane DS 7 |
5GC / 5GG (EP6FADTX) | 225 KM | GDI, 4 cylindry |
041.6 E-TENSE 225Od 2020 r. |
5GQ (EP6FADTXHP), DGZ (EP6FADTXHPD) | 225 KM systemowo | GDI + napęd elektryczny |
051.6 E-TENSE 4x4 300Od 2019 r. |
5GB (EP6FADTXHP / EP6FADTXHPA) | 300 KM systemowo | GDI + napęd elektryczny |
061.6 E-TENSE 4x4 360DS 7 po modernizacji, od 2022 r. |
5GB (EP6FADTXHPR) | 360 KM systemowo | GDI + napęd elektryczny |
Dlaczego samo oznaczenie 1.6 PureTech nie wystarcza?
Dwie jednostki o tej samej pojemności nie muszą korzystać z identycznych elementów układu zasilania. Poszczególne warianty mogą różnić się specyfikacją wtryskiwacza, charakterystyką sterowania albo zmianami konstrukcyjnymi wprowadzanymi podczas produkcji.
Przy identyfikacji wykorzystujemy trzy źródła informacji:
- Kod silnika – określa konkretną odmianę jednostki napędowej.
- Numer wtryskiwacza – pozwala ustalić właściwą specyfikację elementu oraz jego zamienność.
- Numer VIN – służy do weryfikacji konfiguracji pojazdu i doboru części w odpowiednim katalogu.

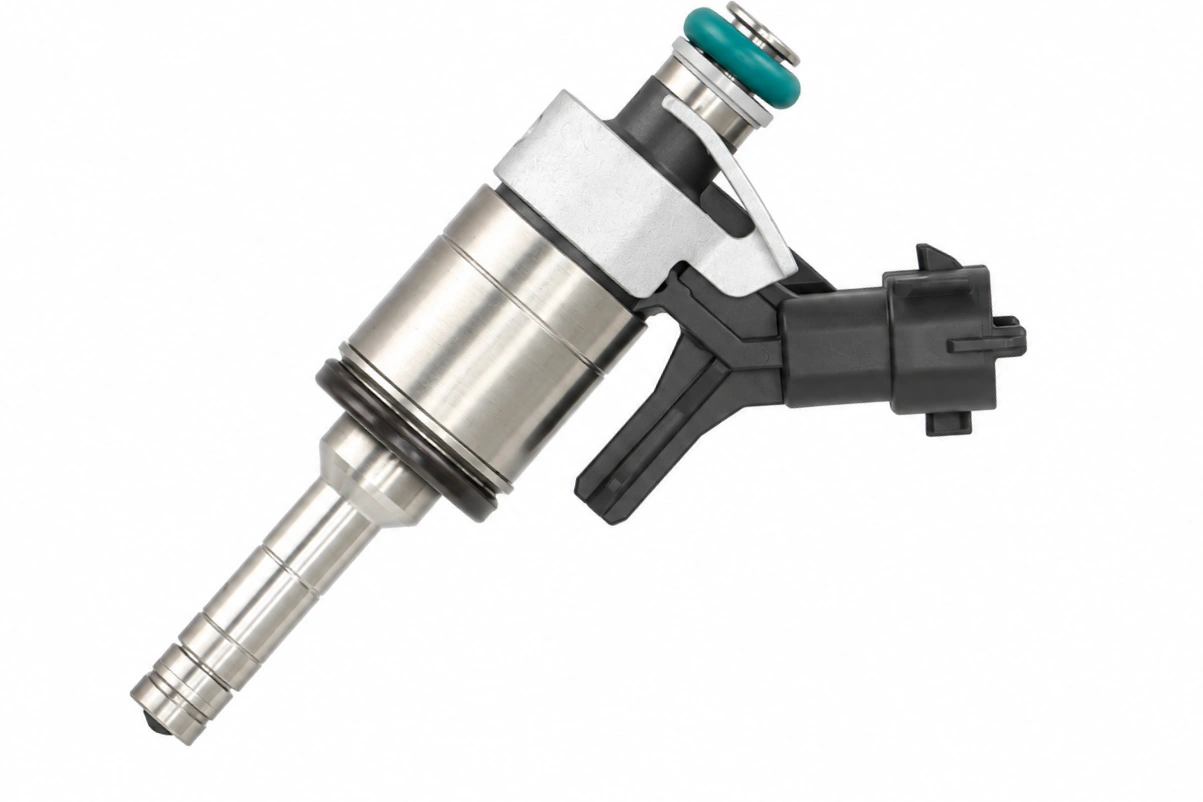

Odczytujemy również oznaczenia producenta umieszczone na obudowie wtryskiwacza. Numer katalogowy, numer OE i oznaczenie producenta porównujemy z dostępną dokumentacją.
Bezpośredni wtrysk benzyny w DS 7 – dlaczego klasyczny test MPI nie odtworzy jego pracy?
W powyższych silnikach PureTech paliwo trafia bezpośrednio do cylindrów. Końcówki wtryskiwaczy pracują w środowisku wysokiej temperatury i ciśnienia panującego w komorze spalania. Oznacza to inne wymagania diagnostyczne niż w silnikach MPI/PFI, gdzie benzyna jest podawana do kanału dolotowego przed zaworem ssącym.
| Parametr | MPI/PFI – wtrysk pośredni | GDI – wtrysk bezpośredni DS 7 |
|---|---|---|
01Położenie |
Kolektor lub kanał dolotowy. | Końcówka skierowana do cylindra. |
02Podawanie paliwa |
Przed zaworem dolotowym. | Bezpośrednio do komory spalania. |
03Ciśnienie pracy |
Układ niskociśnieniowy. | Układ wysokociśnieniowy. |
04Sterowanie |
Charakterystyka właściwa dla wtrysku pośredniego. | Precyzyjne impulsy zgodne ze strategią GDI. |
05Zakres pomiarów |
Dawka, szczelność i rozpylanie w warunkach MPI. | Wiele punktów dawkowania, szczelność, czas reakcji i rozpylanie. |
06Nieprawidłowości |
Ograniczony przepływ, nierównomierne rozpylanie, nieszczelność. | Osady na końcówce, odchylenia dawki, reakcja i geometria strugi. |
Dobieramy odpowiednie stanowisko, przyłącza, parametry sterowania i testplan dla konkretnego numeru części. Różnice mogą dotyczyć ciśnienia badania, czasu pobudzenia, liczby impulsów oraz sposobu oceny przepływu.
Szczególnie istotne jest to w przypadku DS 7 E-TENSE. Chociaż samochód wykorzystuje napęd hybrydowy, jego wtryskiwaczy benzynowych nie badamy według odrębnej, uniwersalnej procedury dla wszystkich hybryd. Punktem odniesienia pozostaje rzeczywista konstrukcja jednostki 1.6 i zastosowany numer wtryskiwacza.
Od przyjęcia wtryskiwaczy DS 7 do pierwszego badania – pięć etapów kontroli
Do pracowni trafiają zarówno pojedyncze elementy, jak i całe zestawy wymontowane z silników PureTech. Każde zlecenie rozpoczynamy od identyfikacji podzespołów i sprawdzenia ich stanu.
- Przyjęcie i przypisanie do zlecenia
Rejestrujemy dostarczone wtryskiwacze i przypisujemy je do dokumentacji konkretnego zlecenia. Jeżeli otrzymujemy komplet, oznaczamy poszczególne elementy tak, aby zachować możliwość ich identyfikacji na kolejnych etapach. - Odczyt oznaczeń
Sprawdzamy numer katalogowy, oznaczenia producenta i dane identyfikacyjne. Ustalamy typ wtrysku oraz zgodność elementu z przedstawioną wersją DS 7 Crossback lub DS 7. - Oględziny zewnętrzne
Kontrolujemy korpus, złącze elektryczne, króciec paliwowy, powierzchnie uszczelniające i końcówkę rozpylacza. Poszukujemy deformacji, śladów korozji, przegrzania, uszkodzeń mechanicznych oraz zanieczyszczeń. - Weryfikacja elektryczna
Sprawdzamy obwód elektryczny wtryskiwacza zgodnie z jego konstrukcją. Elementy z uszkodzeniem mogącym zakłócić badanie lub zagrozić stanowisku kwalifikujemy do dalszych czynności indywidualnie. - Dobór stanowiska i testplanu
Na podstawie ustalonego numeru części wybieramy procedurę badania. Zachowujemy oznaczenia wtryskiwaczy przez test wejściowy, czyszczenie i kontrolę końcową.
Taki przebieg pozwala porównać wyniki konkretnego elementu przed wykonaniem czynności i po ich zakończeniu, bez ryzyka pomylenia go z pozostałymi częściami zestawu.
Carbon Zapp GTBR-X – szczegółowe badanie trzech lub czterech wtryskiwaczy PureTech
Na stanowisku Carbon Zapp GTBR-X wykonujemy diagnostykę elektryczną, kontrolę szczelności, pomiary dawkowania, badania powtarzalności i ocenę rozpylania wtryskiwaczy GDI. Analizujemy także czas odpowiedzi na sterowanie, jeżeli przewiduje to procedura i wyposażenie pomiarowe dla badanej konstrukcji. Jest to specjalistyczne, czterokanałowe stanowisko przeznaczone przede wszystkim do obsługi benzynowych wtryskiwaczy bezpośredniego wtrysku. Korzystamy z czterech niezależnych torów pomiarowych i czterech przepływomierzy.
W naszej pracowni obsługujemy różne konstrukcje wtryskiwaczy marek Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli.
Parametry elektryczne – zanim ocenimy ilość podawanego paliwa
Badanie zaczynamy od sprawdzenia elementów odpowiedzialnych za prawidłową reakcję wtryskiwacza na impuls sterujący. Na GTBR-X, odpowiednio do typu wtryskiwacza, kontrolujemy:
- rezystancję obwodu,
- indukcyjność,
- pojemność elektryczną,
- ewentualne zwarcie do masy.
W konstrukcjach elektromagnetycznych analizujemy parametry obwodu cewki. Wtryskiwacz może podczas pojedynczego testu podać ilość medium zbliżoną do wymaganej, a jednocześnie wykazywać nieprawidłowości elektryczne. Zmiana parametrów uzwojenia lub izolacji może wpływać na szybkość i stabilność działania.
Dlatego pozytywny wynik pomiaru dawki nie zastępuje kontroli elektrycznej. Jeżeli wykryjemy odchylenie, uwzględniamy je w ocenie końcowej niezależnie od pozostałych parametrów.

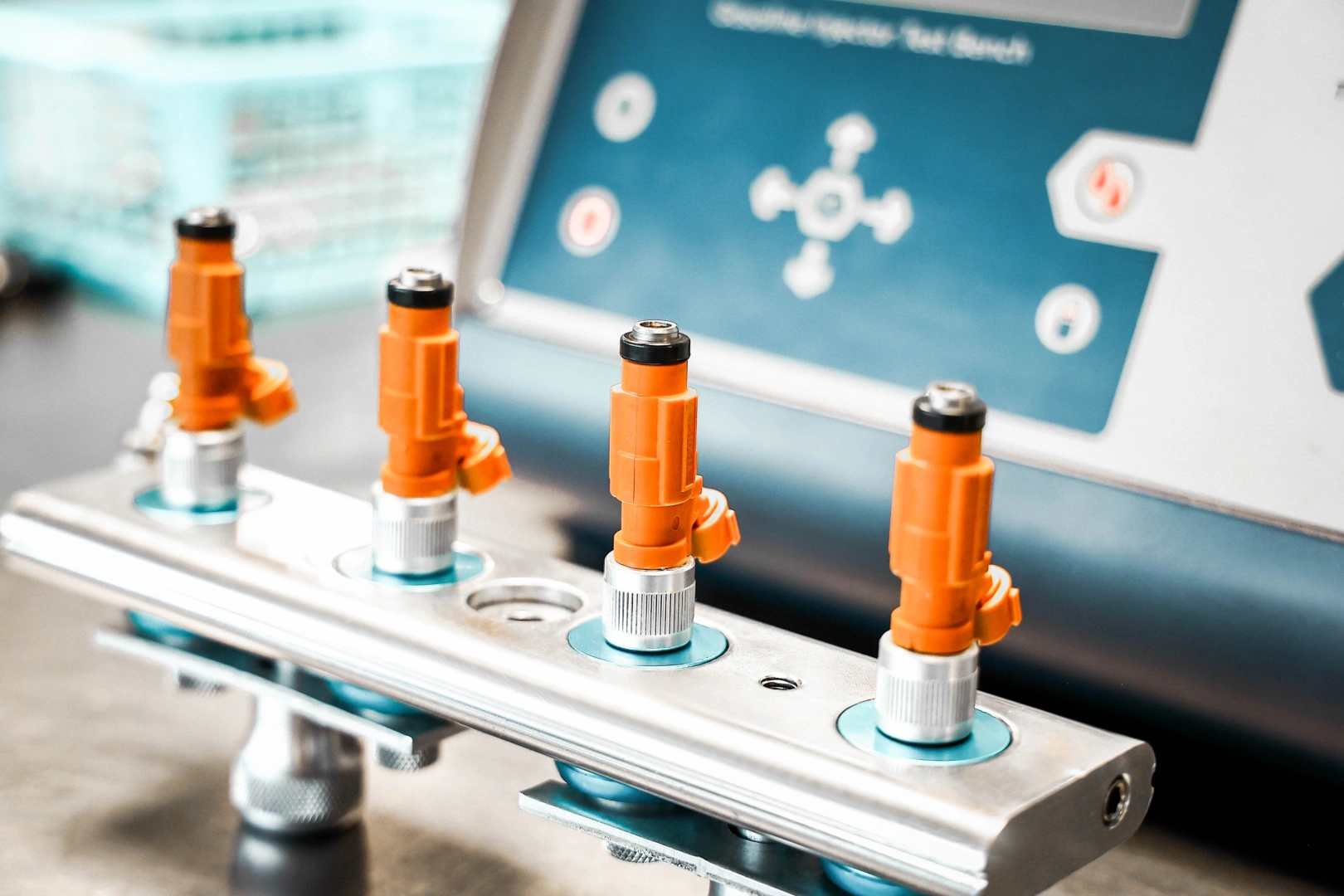

Szczelność korpusu i połączeń – kontrola wycieków zewnętrznych
Następnie sprawdzamy szczelność miejsc, w których medium robocze przepływa przez korpus wtryskiwacza i jego połączenia.
Obserwujemy, czy podczas badania nie pojawia się wyciek na obudowie, przy połączeniach konstrukcyjnych lub w innych miejscach nieprzeznaczonych do przepływu medium na zewnątrz. Wyciek zewnętrzny jest innym problemem niż nieszczelność rozpylacza. Może wskazywać na uszkodzenie korpusu albo połączenia, podczas gdy nieprawidłowe zamykanie końcówki dotyczy przepływu przez dyszę.
Oba rodzaje nieszczelności oceniamy oddzielnie.
Zamknięty rozpylacz – czy paliwo nadal przedostaje się przez końcówkę?
Podczas testu szczelności końcówki kontrolujemy stan wtryskiwacza po zakończeniu impulsu sterującego. Sprawdzamy, czy po zamknięciu nie występują:
- pojedyncze krople,
- powolne sączenie medium,
- niekontrolowany przepływ,
- trwała nieszczelność elementu zamykającego.
Ma to szczególne znaczenie w bezpośrednim wtrysku benzyny, ponieważ niesprawny rozpylacz może doprowadzać paliwo do cylindra również poza zaplanowanym momentem wtrysku. W przypadku DS 7 1.2 i 1.6 PureTech nie wystarcza więc potwierdzenie, że wtryskiwacz prawidłowo dawkuje medium podczas otwarcia. Musimy również ustalić, czy po zamknięciu zachowuje szczelność zgodną z wymaganiami.
Pełne obciążenie, bieg jałowy i małe dawki – kilka punktów zamiast jednego wyniku
Wtryskiwacz nie pracuje w silniku ze stale jednakową częstotliwością i czasem otwarcia. Podczas zmiany obciążenia sterownik modyfikuje strategię dawkowania, a reakcja elementu zależy od jego właściwości hydraulicznych i elektrycznych. Na GTBR-X wykonujemy zatem badania w kilku odpowiednio dobranych punktach pracy.
W zależności od konstrukcji oraz dostępnego testplanu obejmują one:
| Punkt pracy | Zakres oceny |
|---|---|
01Pełne obciążenie |
Sprawdzamy dawkowanie przy większym zapotrzebowaniu na paliwo. |
02Dawka emisyjna |
Kontrolujemy precyzję dawkowania w punkcie przewidzianym przez testplan. |
03Bieg jałowy |
Oceniamy stabilność dawki przy małym zapotrzebowaniu silnika. |
04Dawki pilotażowe |
Analizujemy reakcję wtryskiwacza podczas krótkich impulsów sterujących. |
05Dotryski |
Sprawdzamy zachowanie podczas dodatkowych impulsów w określonej sekwencji. |
Punkty pomiarowe dobieramy według numeru części i właściwego testplanu, bez przypisywania konkretnej jednostce strategii wtrysku, której nie przewidział producent.
Wynik analizujemy nie tylko jako pojedynczą ilość medium. Sprawdzamy także, czy dawka pozostaje stabilna, czy zmienia się zgodnie z wymaganiami testu oraz czy nie pojawiają się nieproporcjonalne odchylenia pomiędzy punktami pracy. Przykładowo wtryskiwacz może zachowywać się prawidłowo w warunkach większego przepływu, lecz nie utrzymywać wymaganej precyzji podczas krótkiego impulsu. W innej sytuacji problem będzie widoczny dopiero przy większym zapotrzebowaniu na medium.
GTBR-X obsługuje również testy multi-dawek. Wykorzystujemy je wtedy, gdy dana konstrukcja i procedura wymagają oceny zachowania wtryskiwacza przy kilku następujących po sobie impulsach.
Powtarzalność – czy kolejne cykle przynoszą ten sam rezultat?
Pojedynczy prawidłowy pomiar nie przesądza o stabilności wtryskiwacza.
Na stanowisku wykonujemy kolejne cykle i sprawdzamy, czy wyniki pozostają zgodne z wymaganiami procedury. Analizujemy rozrzut kolejnych dawek, zachowanie wtryskiwacza podczas powtarzanych impulsów i ewentualną zmianę jego parametrów w trakcie badania. Różnice między cyklami mogą ujawniać niestabilną pracę mechanizmu wykonawczego, zaburzenia przepływu lub problemy ze sterowaniem.
W komplecie trzech albo czterech wtryskiwaczy sprawdzamy dodatkowo, czy jeden element nie wykazuje większej niestabilności od pozostałych.
Kilka poziomów ciśnienia zamiast jednej uniwersalnej wartości
Wtryskiwacze bezpośredniego wtrysku benzyny badamy przy ciśnieniach wynikających z właściwej procedury diagnostycznej. Jeżeli testplan przewiduje kilka poziomów, porównujemy zachowanie elementu w poszczególnych warunkach. Jeden wtryskiwacz może podawać prawidłową dawkę przy określonym ciśnieniu, a wykazywać odchylenia przy innym. Zmiana ciśnienia w połączeniu z innym impulsem sterującym może uwidocznić problemy niewykryte podczas pojedynczego pomiaru.
Według specyfikacji producenta Carbon Zapp GTBR-X maksymalne ciśnienie techniczne stanowiska wynosi 1200 barów. Rzeczywiste wartości ustalamy zgodnie z testplanem i możliwościami konkretnej konfiguracji stanowiska.
Czas reakcji RSP – podobna dawka, ale inna szybkość otwierania
Podczas badania czasu reakcji RSP sprawdzamy, jak szybko wtryskiwacz odpowiada na sygnał sterujący oraz czy odpowiedź pozostaje powtarzalna. Parametr ten jest szczególnie przydatny przy porównywaniu elementów jednego kompletu.
Dwa wtryskiwacze mogą podać zbliżoną ilość medium, mimo że jeden reaguje wolniej na sterowanie. Różnica może ujawnić się szczególnie podczas krótkich impulsów, gdy czas reakcji stanowi znaczącą część całego cyklu wtrysku. Wyniki RSP odnosimy do warunków i wartości przewidzianych dla badanej konstrukcji. Nie porównujemy bezpośrednio różnych typów wtryskiwaczy bez uwzględnienia ich charakterystyki.
Obserwacja rozpylania – oceniamy również sposób tworzenia strugi
Podczas pracy wtryskiwaczy obserwujemy formowanie strugi medium.
Zwracamy uwagę na jej kierunek, równomierność, symetrię oraz rozdrobnienie. Kontrolujemy również zachowanie rozpylacza po zakończeniu impulsu i ewentualne kapanie. Nieprawidłowy obraz rozpylania może wskazywać na zabrudzenie otworów, osady na końcówce lub uszkodzenie elementów odpowiedzialnych za formowanie strugi.
Ma to znaczenie dla DS 7, ponieważ paliwo trafia bezpośrednio do komory spalania. Nawet gdy całkowita dawka jest zbliżona do wymaganej, niewłaściwy kierunek lub struktura strugi może pogarszać przygotowanie mieszanki.
Trzy wtryskiwacze w 1.2, cztery w 1.6 – jak porównujemy zestaw na GTBR-X?
Czterokanałowy układ pomiarowy wykorzystujemy odpowiednio do liczby dostarczonych elementów.
W przypadku 1.2 PureTech badamy komplet trzech wtryskiwaczy, natomiast w 1.6 PureTech i E-TENSE możemy jednocześnie podłączyć cztery elementy. Każdy wtryskiwacz posiada własny tor pomiarowy. Dzięki temu porównujemy dawki i ich stabilność w jednakowych warunkach zadanych dla danego zestawu. Kontrolujemy również różnice w szczelności, czasie reakcji i zachowaniu podczas kolejnych cykli.
Szczególną uwagę zwracamy na element odbiegający od pozostałych, nawet jeśli jego pojedynczy pomiar ilościowy nie wskazuje oczywistej usterki.
CloudX i testplany – dlaczego numer wtryskiwacza decyduje o procedurze?
W codziennej diagnostyce korzystamy z dokumentacji i testplanów przypisanych do konkretnych konstrukcji. Środowisko CloudX stanowi zaplecze danych współpracujące z oprogramowaniem stanowiska. Wykorzystujemy je do sprawdzania dostępności procedur, obsługi protokołów pomiarowych i aktualizacji informacji diagnostycznych. Identyfikacja numeru części ma bezpośrednie znaczenie dla wyboru testu. Dwa podobnie wyglądające wtryskiwacze nie muszą mieć jednakowych parametrów referencyjnych.
Dlatego przed oceną wyniku weryfikujemy, czy wybrany testplan odpowiada badanemu elementowi.
Kontrola końcowa – wracamy do całego zestawu
Po czyszczeniu i wykonaniu przewidzianych czynności serwisowych ponownie badamy wtryskiwacze.
Kontrolujemy ich właściwości elektryczne, szczelność, dawkowanie, stabilność, powtarzalność, rozpylanie oraz czas reakcji w zakresie właściwym dla danej konstrukcji. Wyniki zestawiamy z pomiarami wejściowymi i wartościami referencyjnymi. Jeżeli badaliśmy komplet, przeprowadzamy również jego końcowe porównanie.
O sprawności nie decyduje czysta powierzchnia końcówki ani jedna prawidłowa liczba. Liczy się zgodność wszystkich wymaganych parametrów.

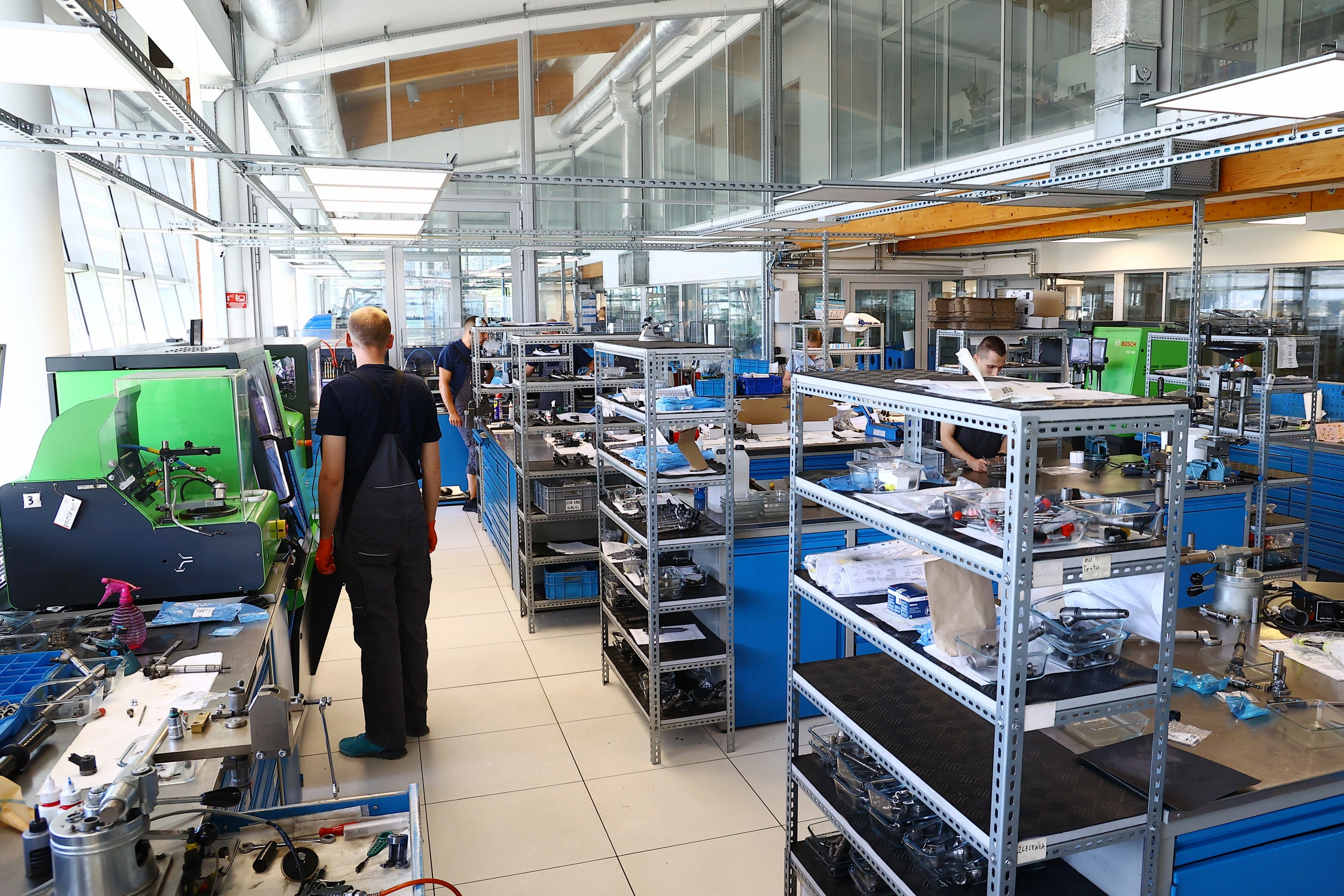

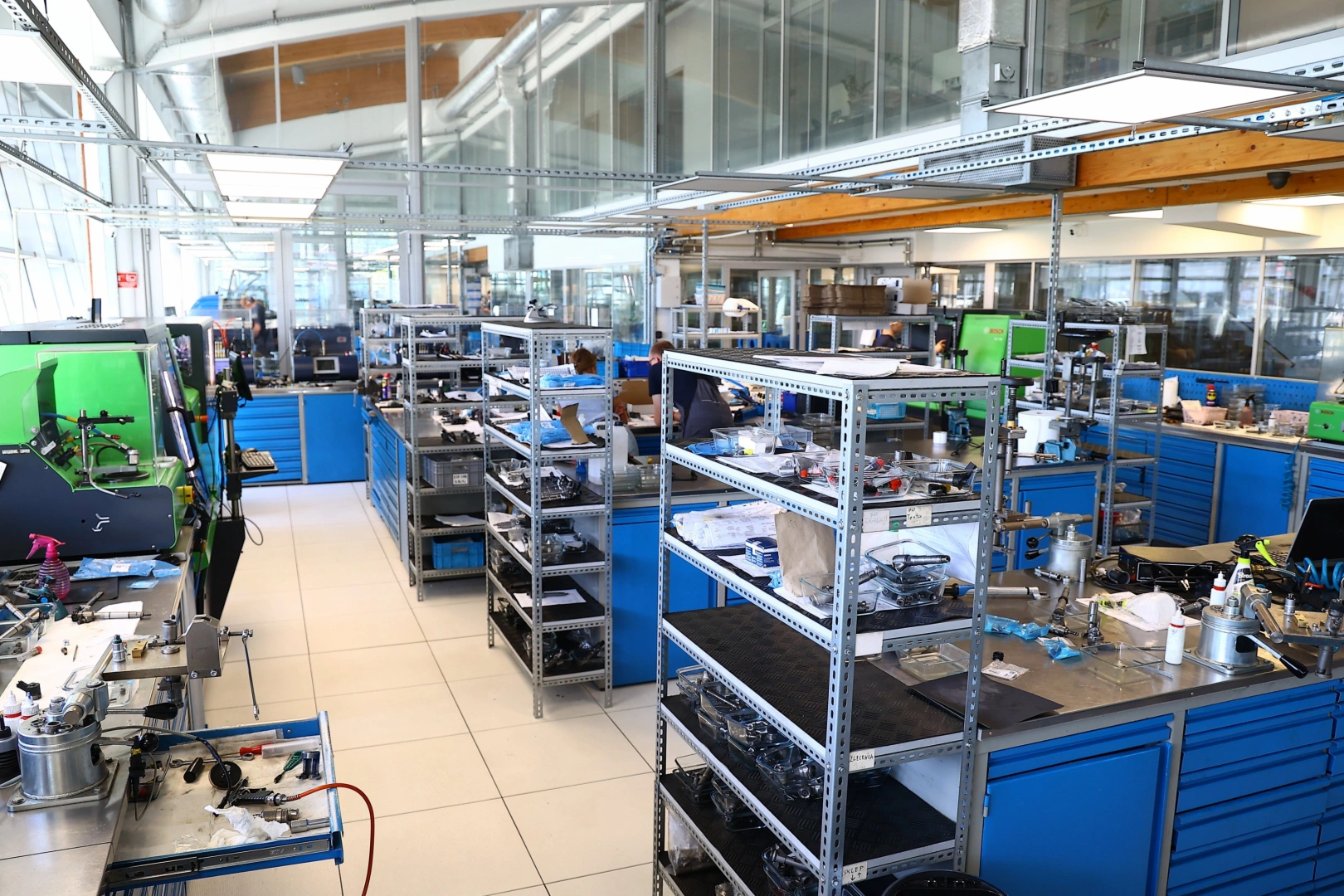

Pozostałe stanowiska wykorzystywane w naszej pracowni
Badania na GTBR-X uzupełniamy pracą na innych stanowiskach.
- Hartridge Excalibur GDi Master wykorzystujemy do diagnostyki benzynowych wtryskiwaczy bezpośrednich GDI i pośrednich PFI, w tym oceny rozpylania.
- Na Carbon Zapp GDU.4R wykonujemy badania wtryskiwaczy benzynowych GDI odpowiednio do ich konstrukcji.
- Carbon Zapp GS4/10 wykorzystujemy przy obsłudze wtryskiwaczy benzynowych, w szczególności klasycznych układów pośrednich oraz konstrukcji mieszczących się w jego zakresie pracy. Dobieramy stanowisko na podstawie technologii wtrysku, wymaganych pomiarów i dostępnego testplanu.
Dzięki profesjonalnie wyposażonemu i rozbudowanemu parkowi maszynowemu nie stosujemy jednej procedury do wszystkich typów elementów.
Trzy lub cztery zgodne dawki nie wystarczą do uznania wtryskiwaczy DS 7 za sprawne
W silniku PureTech zgodna ilość podanej benzyny nie gwarantuje, że mieszanka powstanie w prawidłowy sposób. Znaczenie ma również rozkład paliwa, jego rozdrobnienie i moment zakończenia wtrysku, dlatego wynik ilościowy interpretujemy razem z oceną rozpylacza.
| Parametr | Co sprawdzamy? | Znaczenie diagnostyczne |
|---|---|---|
01Wielkość dawki |
Ilość medium w danym punkcie pracy. | Zgodność przepływu z wymaganiami. |
02Geometria strugi |
Kształt i rozkład rozpylanego medium. | Wykrywanie deformacji charakterystyki rozpylania. |
03Kierunek strugi |
Ukierunkowanie podawanego medium. | Znaczenie dla rozmieszczenia paliwa w cylindrze. |
04Atomizacja |
Stopień rozdrobnienia medium. | Wpływ na przygotowanie mieszanki. |
05Symetria i równomierność |
Rozkład strugi pomiędzy otworami rozpylacza. | Ujawnianie miejscowych zaburzeń przepływu. |
06Nieprawidłowe strużki |
Lokalne odchylenia w obrazie rozpylania. | Możliwy objaw osadów lub zużycia końcówki. |
07Szczelność |
Kapanie lub sączenie po zamknięciu. | Ocena odcięcia przepływu po impulsie. |
08Powtarzalność |
Zgodność wyników kolejnych cykli. | Wykrywanie niestabilności pominiętej w pojedynczym teście. |
Załóżmy, że trzy wtryskiwacze z jednostki 1.2 PureTech osiągają zbliżony wynik przepływu. Jeden z nich może jednak tworzyć asymetryczną strugę albo wykazywać sączenie po zamknięciu. Nie kwalifikujemy wówczas całego zestawu jako sprawnego tylko dlatego, że wartości dawkowania są podobne.
W czterocylindrowym 1.6 PureTech stosujemy tę samą zasadę interpretacji, lecz z uwzględnieniem właściwego testplanu i kompletu czterech elementów.
Czyszczenie wtryskiwaczy DS 7 – czy drugi test potwierdza rzeczywistą poprawę?
Celem czyszczenia jest usunięcie osadów i zanieczyszczeń, które wpływają na przepływ medium, pracę końcówki, formowanie strugi lub powtarzalność dawkowania. W zależności od konstrukcji i stanu wtryskiwacza stosujemy odpowiednio dobrane procedury czyszczenia, w tym czyszczenie ultradźwiękowe i płukanie wsteczne, jeżeli są przewidziane dla danego elementu.
Skuteczność oceniamy na podstawie danych pomiarowych z dwóch badań, właściwych wartości referencyjnych i procedury konkretnego testplanu. Uwzględniamy również ocenę technika, szczególnie podczas interpretacji obrazu rozpylania. Dopiero zestawienie wyników wejściowych z końcowymi pozwala ustalić, czy wykonane czynności przyniosły oczekiwany efekt.
| Badanie / parametr | Możliwy wynik przed i po | Interpretacja |
|---|---|---|
01Szczelność rozpylacza |
Przed: możliwe kapanie lub sączenie. Po: brak wycieku albo utrzymująca się nieszczelność. | Brak wycieku potwierdza poprawę szczelności. Utrzymująca się nieszczelność wymaga dalszej kwalifikacji. |
02Dawkowanie |
Przed: możliwe odchylenia przepływu. Po: wartości bliższe wymaganym lub brak istotnej zmiany. | Porównujemy dawkę z wartościami testplanu. |
03Powtarzalność |
Przed: możliwy rozrzut wyników. Po: większa zgodność cykli lub utrzymujący się rozrzut. | Oceniamy stabilność kolejnych pomiarów, a nie tylko pojedynczą dawkę. |
04Różne punkty pracy |
Przed: możliwe odchylenia w wybranych warunkach. Po: wyrównanie charakterystyki lub pozostające odchylenia. | Poprawa jednego punktu nie potwierdza sprawności we wszystkich warunkach. |
05Czas reakcji RSP |
Przed: możliwa odmienna reakcja na sterowanie. Po: wynik zgodny z wymaganiami lub bez poprawy. | Weryfikujemy odpowiedź na impuls sterujący. |
06Rozpylanie |
Przed: możliwa asymetria lub nierówna struga. Po: poprawa obrazu lub utrzymujące się odchylenia. | Sprawdzamy kształt, kierunek i równomierność strugi. |
07Parametry elektryczne |
Przed: wynik prawidłowy lub nieprawidłowy. Po: zwykle bez istotnej zmiany po samym czyszczeniu. | Poprawa przepływu nie oznacza usunięcia usterki elektrycznej. |

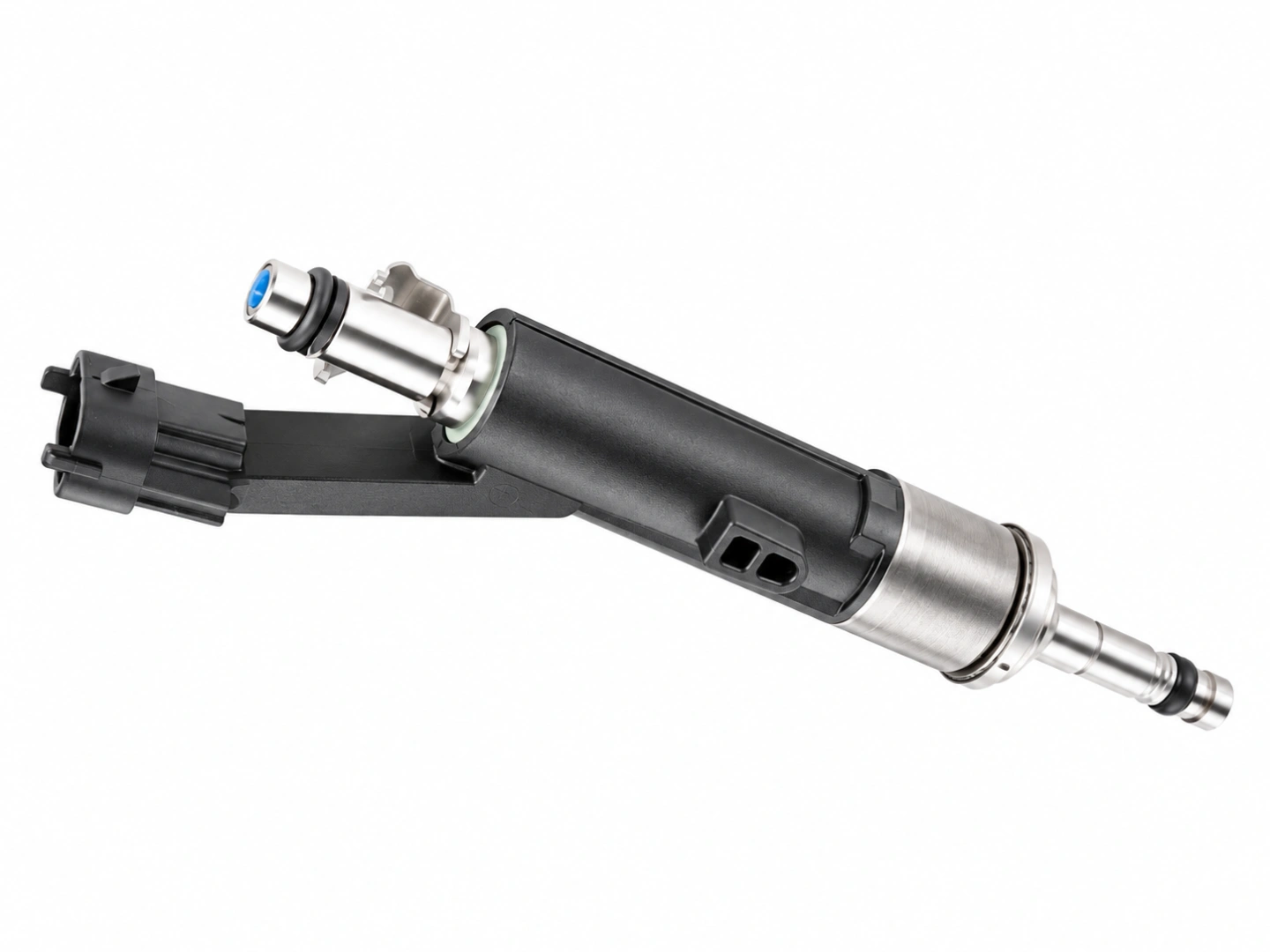

Uszczelnienia wtryskiwaczy PureTech – o czym trzeba pamiętać przed montażem?
Wtryskiwacze bezpośredniego wtrysku benzyny są montowane w głowicy silnika, a ich końcówki pracują w środowisku komory spalania. Z tego powodu stan uszczelnień i sposób osadzenia elementu mają bezpośrednie znaczenie dla prawidłowej pracy układu.
Podczas przygotowania wtryskiwaczy DS 7 do ponownego montażu uwzględniamy rodzaj zastosowanych pierścieni i uszczelnień. W konstrukcjach wykorzystujących pierścienie PTFE konieczne jest ich odpowiednie przygotowanie oraz użycie narzędzi wymaganych przez producenta. Sprawdzamy również stan powierzchni uszczelniających i zwracamy uwagę na czystość gniazda w głowicy.
Pierścienia nie należy montować przypadkową metodą ani zastępować elementem o niepotwierdzonej specyfikacji. Niewłaściwe osadzenie może prowadzić do nieszczelności i problemów z eksploatacją. Procedurę dobieramy według kodu silnika, wersji konstrukcyjnej wtryskiwacza oraz dokumentacji producenta samochodu. Nie stosujemy jednego uniwersalnego sposobu montażu ani momentu dokręcania dla wszystkich odmian 1.2 i 1.6 PureTech.
Kodowanie wtryskiwaczy DS 7 – czy po czyszczeniu trzeba zmieniać ustawienia sterownika?
Kodowanie polega na wprowadzeniu do sterownika silnika informacji charakteryzującej konkretny wtryskiwacz, jeżeli dana konstrukcja wykorzystuje indywidualne dane korekcyjne. Dwa wtryskiwacze tego samego typu mogą wykazywać niewielkie różnice wynikające z tolerancji produkcyjnych. W rozwiązaniach przewidujących indywidualną kalibrację producent może określać charakterystykę elementu podczas pomiarów i przypisywać jej kod. Kod może służyć do korygowania sterowania wtryskiem. Ma to znaczenie dla precyzji dawkowania, biegu jałowego, zużycia paliwa, emisji oraz kultury pracy silnika.
Rewitalizacja elementów piezoelektrycznych – kiedy wykonujemy taką procedurę?
W naszej pracowni wykonujemy również rewitalizację elementów piezoelektrycznych w wybranych konstrukcjach wtryskiwaczy. Po wcześniejszej diagnostyce oceniamy parametry elektryczne oraz zachowanie elementu wykonawczego. Jeżeli jego budowa i stan pozwalają na przeprowadzenie odpowiedniej procedury, wykonujemy czynności służące przywróceniu właściwości stosu piezoelektrycznego, a następnie kontrolujemy uzyskany wynik.
Protokół parametrów, certyfikat i kontrola jakości – dokumentacja wykonanej usługi
- Wynik diagnostyki wejściowej – informację o stanie elementu przed rozpoczęciem czyszczenia.
- Zestawienie parametrów pomiarowych – dane dotyczące dawkowania, szczelności i innych wykonanych badań.
- Ocenę szczelności – wynik kontroli rozpylacza oraz sprawdzonych połączeń.
- Wyniki dawkowania – pomiary w punktach przewidzianych dla danego wtryskiwacza.
- Wynik pomiaru czasu reakcji – jeśli badanie RSP było przewidziane dla konstrukcji.
- Ocenę rozpylania – informacje o jakości oraz charakterystyce strugi.
- Wynik kontroli po czyszczeniu – zestawienie parametrów po wykonaniu czynności serwisowych.
- Porównanie kompletu – jeżeli sprawdzaliśmy trzy lub cztery wtryskiwacze należące do jednego silnika.
- Indywidualny protokół parametrów – dokumentację przebiegu i wyników badań.
- Certyfikat z badania – potwierdzenie przeprowadzonej procedury diagnostycznej.
- Potwierdzenie kontroli końcowej – informację o zakończeniu weryfikacji jakości.
- 24-miesięczną pisemną gwarancję bez limitu kilometrów – w zakresie i na warunkach określonych w dokumencie gwarancyjnym.
Cena diagnostyki wtryskiwaczy DS 7 Crossback / DS 7 w naszym serwisie
Koszt sprawdzenia zależy od konstrukcji układu wtryskowego.
| Rodzaj diagnostyki | Cena netto / szt. |
|---|---|
01Wtryskiwacz MPI/PFI – wtrysk pośredni |
45 zł netto / szt. |
02Wtryskiwacz GDI – wtrysk bezpośredni |
103 zł netto / szt. |
Usługa obejmuje test wstępny, czyszczenie i kontrolę końcową. Przed kontaktem telefonicznym warto przygotować numer wymontowanego wtryskiwacza, dane samochodu lub numer VIN. Na tej podstawie dobieramy właściwy element i sprawdzamy procedury jego obsługi albo zakupu.
Regeneracja wtryskiwaczy DS 7 bez wizyty w serwisie – obsługa wysyłkowa
Nie trzeba osobiście przyjeżdżać do naszej pracowni - zlecenia diagnostyki i regeneracji wtryskiwaczy DS 7 Crossback oraz DS 7 realizujemy również wysyłkowo dla klientów z całej Polski.
Organizujemy odbiór kurierski wymontowanych podzespołów. Obsługujemy przesyłki realizowane przez DPD i InPost, w tym nadawane za pośrednictwem Paczkomatów. W zależności od potrzeb klient przesyła własne wtryskiwacze do sprawdzenia i regeneracji albo zamawia dostępny podzespół nowy lub wcześniej zregenerowany.
Realizacja usługi jest planowana na 1 dzień roboczy. Czas przewozu liczymy oddzielnie, a dostępność części może wpływać na termin wysyłki. Dostępny podzespół możemy w określonych przypadkach wysłać nawet w ciągu 24 godzin.
Po wcześniejszym ustaleniu szczegółów z naszymi konsultantami jest również możliwość nadania podzespołów za granicę.
Przed nadaniem paczki należy zabezpieczyć króćce paliwowe i końcówki wtryskiwaczy przed uszkodzeniem oraz zabrudzeniem. Wszystkie elementy trzeba unieruchomić wewnątrz opakowania, a do przesyłki dołączyć dane kontaktowe lub numer zlecenia.
Sześć etapów realizacji zlecenia wysyłkowego
- Weryfikujemy numer wtryskiwacza lub VIN. Ustalamy wersję silnika i rodzaj podzespołu.
- Organizujemy odbiór przesyłki. Uzgadniamy sposób przekazania wymontowanych elementów.
- Wykonujemy diagnostykę i czyszczenie. Przeprowadzamy test wejściowy, odpowiednie czynności serwisowe i ponowne badanie.
- Przekazujemy wyniki. Informujemy o stanie wtryskiwaczy i rezultacie przeprowadzonych pomiarów.
- Ustalamy dalszy zakres obsługi. Jeżeli wykryjemy usterkę, której nie usunęło czyszczenie, omawiamy dalsze postępowanie.
- Odsyłamy podzespoły. Zwracamy sprawdzone wtryskiwacze albo wysyłamy dobrane części nowe lub zregenerowane, zgodnie ze zleceniem i dostępnością.
DS 7 szarpie podczas przyspieszania – czy nierówne dawkowanie benzyny jest przyczyną?
Szarpanie podczas dodawania gazu w DS 7 Crossback nie musi oznaczać uszkodzenia wtryskiwacza. Podobne zachowanie występuje przy nieprawidłowej pracy układu zapłonowego, niewłaściwym ciśnieniu paliwa, problemach z dolotem lub sterowaniem silnikiem. W wersjach E-TENSE dodatkowo uwzględniamy współpracę jednostki spalinowej z napędem elektrycznym. Szarpnięcie przy uruchamianiu silnika benzynowego nie stanowi jeszcze dowodu na usterkę układu wtryskowego.
Jeżeli problem dotyczy samego wtryskiwacza, jego źródłem mogą być różne nieprawidłowości.
| Możliwa przyczyna | Zmiana pracy wtryskiwacza | Zakres diagnostyki |
|---|---|---|
01Osady i nagar |
Zaburzony kształt lub kierunek strugi. | Geometria i równomierność rozpylania. |
02Zanieczyszczenia paliwa |
Ograniczenie przepływu przez kanały. | Wielkość i stabilność dawki. |
03Częściowa niedrożność |
Nierównomierne lub opóźnione dawkowanie. | Powtarzalność kolejnych cykli. |
04Nieprawidłowa praca cewki |
Zmieniona reakcja na sygnał sterujący. | Parametry elektryczne i czas reakcji. |
05Nieszczelność rozpylacza |
Przepływ paliwa po zakończeniu wtrysku. | Szczelność zamkniętej końcówki. |
06Zużycie rozpylacza |
Pogorszona atomizacja i kierunek strugi. | Obraz rozpylania oraz dawkowanie. |
Jak problemy z wtryskiem wpływają na pracę DS 7?
Nieprawidłowo dawkowana benzyna może powodować nierówną pracę na biegu jałowym, szarpanie przy obciążeniu, spadek osiągów i większe zużycie paliwa. Zaburzenia przygotowania mieszanki mogą również zwiększać emisję niespalonych składników paliwa oraz obciążenie katalizatora.
Sam objaw nie jest diagnozą. Dlatego przed podjęciem decyzji o wymianie wtryskiwacza potwierdzamy jego stan pomiarami elektrycznymi, hydraulicznymi i oceną rozpylania.
Czy jakość benzyny przyspiesza powstawanie osadów?
Podczas eksploatacji na końcówkach wtryskiwaczy mogą odkładać się osady, których powstawaniu sprzyjają temperatura pracy i określone składniki paliwa. Benzyna z czasem ulega procesom starzenia i utleniania, szczególnie podczas długotrwałego przechowywania. Obecność biokomponentów może wpływać na zachowanie paliwa podczas magazynowania, a wilgoć sprzyja dodatkowym problemom z zanieczyszczeniami. Drobne cząstki stałe przedostające się do układu zasilania mogą ograniczać drożność wtryskiwacza i zakłócać jego dawkowanie.
STFT i LTFT w DS 7 – co wskazują korekty paliwowe?
Przed demontażem wtryskiwaczy warto przeanalizować korekty paliwowe zapisane przez sterownik silnika.
- STFT (Short Term Fuel Trim) to krótkoterminowa korekta ilości podawanego paliwa, reagująca na bieżące informacje o składzie mieszanki.
- LTFT (Long Term Fuel Trim) oznacza długoterminową korektę wynikającą z wyuczonych przez sterownik odchyleń.
- Korekta dodatnia wskazuje, że sterownik zwiększa dawkę paliwa względem wartości bazowej.
- Korekta ujemna oznacza, że sterownik ogranicza dawkę względem wyliczonej wartości.
Wtryskiwacz podający zbyt mało paliwa może wpływać na dodatnie korekty, ale podobne wskazania występują również przy nieszczelności dolotu lub problemach z zasilaniem paliwem. Ujemne korekty nie muszą oznaczać lejącego wtryskiwacza – przyczyną mogą być także inne nieprawidłowości układu sterowania i pomiaru mieszanki.
W hybrydowym DS 7 E-TENSE analizujemy ponadto warunki, w których sterownik zbiera dane. Praca okresowa silnika spalinowego i przechodzenie pomiędzy trybami napędu mają znaczenie dla interpretacji zapisanych parametrów. STFT i LTFT pomagają ukierunkować diagnostykę, ale nie identyfikują samodzielnie konkretnego niesprawnego wtryskiwacza. Nie zastępują nam jego badania na stanowisku probierczym.
Zaplecze techniczne i organizacja pracy naszej pracowni
Nasza pracownia posiada 35 lat doświadczenia w obsłudze układów wtryskowych. Diagnostykę benzynowych wtryskiwaczy prowadzimy z wykorzystaniem specjalistycznego parku maszynowego, uporządkowanych procedur i dokumentacji pomiarowej. Najważniejsze elementy naszego zaplecza to:
- Carbon Zapp GTBR-X – diagnostyka wtryskiwaczy GDI, cztery niezależne kanały i cztery przepływomierze; według specyfikacji producenta wersja Y26A osiąga maksymalnie 1200 barów, natomiast ciśnienie rzeczywistego badania wynika z testplanu.
- Carbon Zapp GDU.4R – stanowisko do obsługi benzynowych wtryskiwaczy bezpośredniego wtrysku.
- Carbon Zapp GS4/10 – wyposażenie do diagnostyki benzynowych wtryskiwaczy, w tym układów MPI/PFI.
- Hartridge Excalibur GDi Master – stanowisko do badania wtryskiwaczy GDI i PFI oraz oceny charakterystyki rozpylania.
- Obsługa wtryskiwaczy GDI i MPI – dobór aparatury do rodzaju konstrukcji, zamiast stosowania jednej uniwersalnej procedury.
- Badanie do czterech wtryskiwaczy jednocześnie – porównanie elementów na odpowiednio wyposażonym stanowisku.
- Pomiar przy dobranych ciśnieniach – uwzględnianie rzeczywistego zakresu wymaganego testem, niezależnie od maksymalnych parametrów urządzenia.
- Test wejściowy i kontrola końcowa – dokumentowanie stanu przed czyszczeniem i po jego zakończeniu.
- Płukanie wsteczne – stosowane w konstrukcjach i warunkach, dla których procedura jest odpowiednia.
- Pomiary czasu reakcji RSP – kontrola odpowiedzi wtryskiwacza na sterowanie w przewidzianych do tego testach.
- Kodowanie wybranych konstrukcji – wykonywane w układach, które wymagają i obsługują takie procedury.
- Wydzielone stanowiska robocze – osobne miejsca do demontażu, czyszczenia, diagnostyki i montażu.
- System oznaczania i segregowania części – zachowanie identyfikowalności wtryskiwaczy i ich elementów.
- Protokoły oraz dokumentacja wyników – uporządkowany zapis wykonanych pomiarów.
- Obsługa wysyłkowa – przyjmowanie i realizowanie zleceń z całej Polski, a także z zagranicy.
FAQ – regeneracja i diagnostyka wtryskiwaczy benzynowych DS 7
Czy DS 7 Crossback 1.2 PureTech 130 ma trzy czy cztery wtryskiwacze benzynowe?
Silnik 1.2 PureTech 130 ma trzy cylindry i trzy wtryskiwacze bezpośredniego wtrysku benzyny GDI. Podczas diagnostyki sprawdzamy każdy z nich i porównujemy wyniki całego trzyczęściowego zestawu.
Czy w DS 7 E-TENSE 300 i E-TENSE 360 pracuje taki sam wtryskiwacz jak w PureTech 180?
Nie należy zakładać takiej zgodności wyłącznie na podstawie pojemności 1.6 litra. Wersje E-TENSE różnią się konfiguracją napędu i odmianą jednostki benzynowej, dlatego numer wtryskiwacza potwierdzamy po kodzie silnika, VIN i oznaczeniach starej części.
Czy szarpanie DS 7 E-TENSE podczas uruchamiania silnika benzynowego wskazuje na uszkodzony wtryskiwacz?
Nie zawsze. Przyczyną może być nieprawidłowa praca układu zapłonowego, zasilania paliwem, sterowania silnikiem albo współpracy jednostki spalinowej z układem hybrydowym. Stan wtryskiwacza potwierdzamy dopiero odpowiednimi badaniami.
Czy wszystkie cztery wtryskiwacze DS 7 1.6 PureTech sprawdzamy podczas jednego badania?
Na czterokanałowym Carbon Zapp GTBR-X badamy jednocześnie do czterech wtryskiwaczy. Każdy element kontrolujemy indywidualnie, a następnie porównujemy jego dawkowanie, szczelność i stabilność z pozostałymi wtryskiwaczami kompletu.
Czy do zamówienia wtryskiwacza DS 7 wystarczy numer VIN?
VIN jest podstawą identyfikacji konfiguracji samochodu, ale przy doborze podzespołu sprawdzamy również kod silnika i – jeżeli jest dostępny – numer starego wtryskiwacza. Pozwala to uwzględnić zmiany konstrukcyjne oraz ewentualne zamienniki części.
Czy Carbon Zapp GTBR-X wykryje problem, jeśli wtryskiwacz podaje prawidłową dawkę benzyny?
Tak, ponieważ podczas diagnostyki oceniamy również inne parametry, w tym szczelność, rozpylanie, charakterystykę elektryczną i powtarzalność pracy. Zakres badania dostosowujemy do konstrukcji wtryskiwacza, a wynik interpretujemy zgodnie z właściwym testplanem.
Diagnostyka i regeneracja wtryskiwaczy DS 7 Crossback / DS 7 – skontaktuj się z nami
W Pawlik Diesel Service wykonujemy diagnostykę, czyszczenie, regenerację w odpowiednim zakresie technologicznym oraz końcowe testy własnych wtryskiwaczy benzynowych DS 7 Crossback i DS 7 z silnikami 1.2 PureTech, 1.6 PureTech i 1.6 E-TENSE. Sprawdzamy również możliwość zakupu dostępnych wtryskiwaczy nowych lub wcześniej zregenerowanych, dobierając je na podstawie numeru starej części, danych samochodu albo VIN.
Zadzwoń pod numer 601 856 277, aby sprawdzić cenę usługi, dostępność podzespołu oraz szczegóły realizacji zlecenia. Organizujemy odbiór kurierski wymontowanych wtryskiwaczy i prowadzimy obsługę wysyłkową klientów z całej Polski.
Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części
Komentarze
