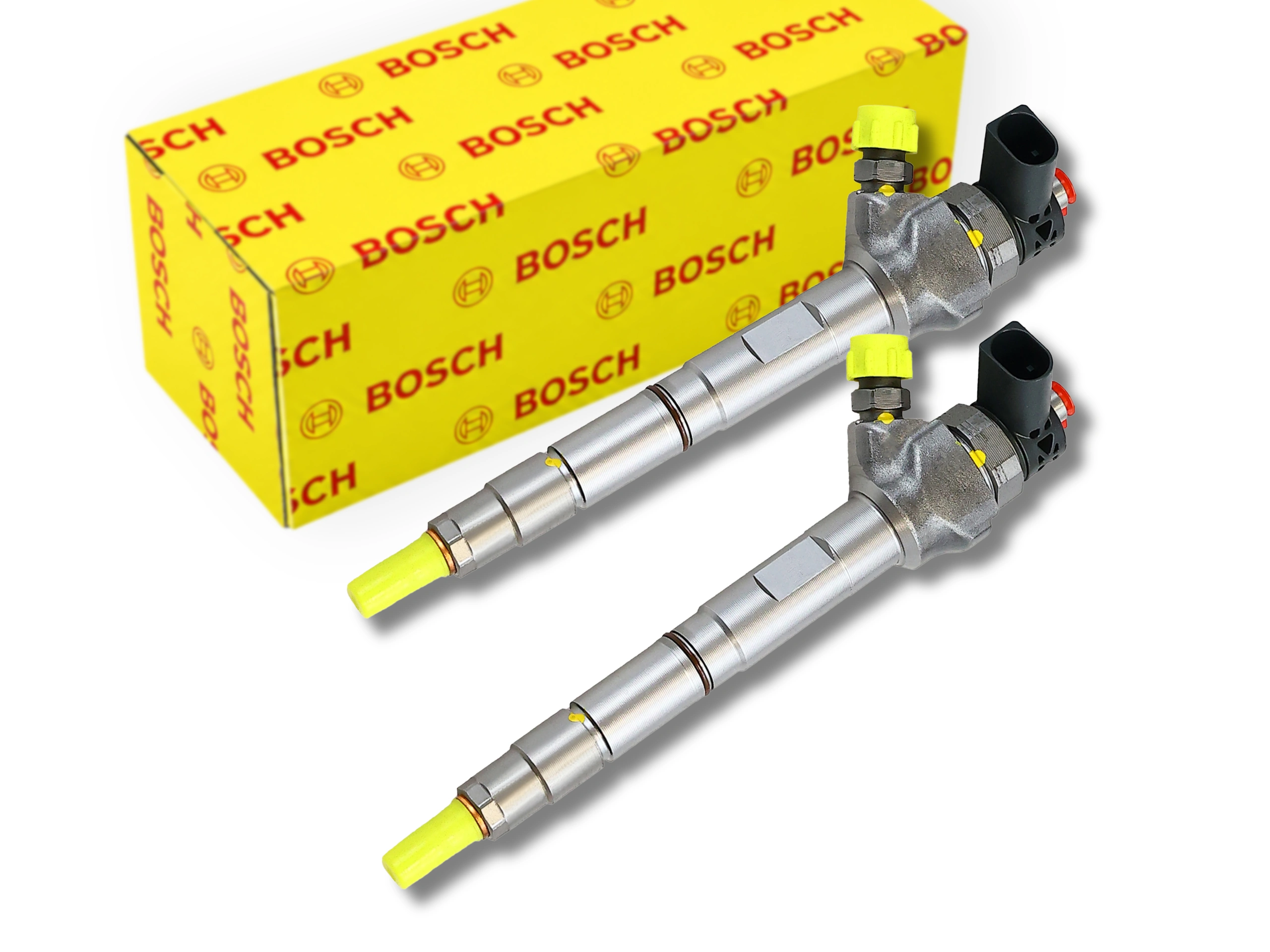

Wtryskiwacz Bosch 04L130277AE to element układu wtryskowego Common Rail stosowany w wybranych silnikach wysokoprężnych 2.0 TDI samochodów Volkswagen, Audi, Škoda i SEAT. Numer OE 04L130277AE jest powiązany w zestawieniach katalogowych z oznaczeniami Bosch 0445110470 i 0445110471, należącymi do rodziny wtryskiwaczy elektromagnetycznych CRI2-20. Dobór właściwego wtryskiwacza wymaga potwierdzenia zgodności numeru części z konkretną wersją silnika i układu wtryskowego. Same podobieństwo oznaczeń lub konstrukcji nie gwarantuje zamienności.
Za precyzyjne dawkowanie paliwa odpowiada współpraca cewki elektromagnetycznej, zaworu sterującego, elementów hydraulicznych i rozpylacza. Zużycie lub uszkodzenie tych podzespołów może powodować nieprawidłowe dawkowanie paliwa, nierówną pracę silnika, trudności z rozruchem oraz zwiększone zadymienie spalin. W Pawlik Diesel Service diagnostykę rozpoczynamy od identyfikacji wtryskiwacza i analizy zgłaszanych objawów, a następnie oceniamy jego stan techniczny na podstawie odpowiednio dobranych badań. Wyniki diagnostyki pozwalają określić zakres uszkodzeń oraz zasadność regeneracji lub wymiany wtryskiwacza.
Wtryskiwacz 04L130277AE jest stosowany w wybranych wersjach silników 2.0 TDI z układem Common Rail. Poniższa tabela przedstawia oznaczenia katalogowe, charakterystykę konstrukcji oraz informacje istotne przy identyfikacji i doborze części. Szczegółowe parametry pracy należy ustalać na podstawie dokumentacji właściwego wariantu wtryskiwacza.
Ważne: Prawidłowy dobór wtryskiwacza wymaga sprawdzenia numeru części, wersji silnika i zgodności z układem wtryskowym. W przypadkach niejednoznacznych identyfikację należy rozszerzyć o kod silnika lub numer VIN pojazdu.
Wtryskiwacz elektromagnetyczny Bosch Common Rail jest precyzyjnym urządzeniem elektrohydraulicznym, w którym dawka paliwa zależy od współpracy układu sterowania elektrycznego, zaworu hydraulicznego oraz iglicy rozpylacza. Paliwo pod wysokim ciśnieniem doprowadzane jest do wewnętrznych kanałów wtryskiwacza, a impuls elektryczny ze sterownika silnika uruchamia elektromagnes odpowiedzialny za sterowanie zaworem. Zmiana ciśnienia w komorze sterującej umożliwia uniesienie iglicy rozpylacza i rozpoczęcie wtrysku paliwa do komory spalania.
Po zakończeniu impulsu sterującego zawór powraca do położenia zamkniętego, a odbudowa ciśnienia w komorze sterującej prowadzi do zamknięcia rozpylacza. Proces ten nie zachodzi natychmiast. Między początkiem sygnału elektrycznego a rzeczywistym rozpoczęciem wtrysku występuje opóźnienie wynikające z reakcji elektromagnesu, ruchu zaworu i zmian ciśnienia paliwa. Podobne zjawiska występują podczas zakończenia dawkowania, dlatego czas trwania impulsu elektrycznego nie jest równy rzeczywistemu czasowi przepływu paliwa przez rozpylacz.
Na dokładność dawkowania paliwa wpływają przede wszystkim:
Stan zaworu sterującego i powierzchni uszczelniających – zużycie lub nieszczelność mogą zmieniać przebieg ciśnienia w komorze sterującej oraz ilość paliwa kierowanego do przelewu.
Szczelność i swoboda ruchu iglicy rozpylacza – zanieczyszczenia, osady i zużycie elementów prowadzących mogą zakłócać otwieranie oraz zamykanie rozpylacza.
Parametry elektryczne i charakterystyka elektromagnesu – nieprawidłowości w obwodzie sterującym mogą wpływać na reakcję zaworu.
Ciśnienie paliwa i warunki hydrauliczne – zmiany ciśnienia zasilania oraz warunków odpływu paliwa wpływają na przebieg wtrysku.
Temperatura i właściwości paliwa – lepkość oraz temperatura medium oddziałują na przepływ przez precyzyjne szczeliny i kanały hydrauliczne.
Zanieczyszczenia, korozja i zużycie mechaniczne – mogą powodować zwiększenie przecieków wewnętrznych, ograniczenie przepływu lub niestabilność pracy elementów ruchomych.
Szczególnie wymagająca jest kontrola małych dawek paliwa, stosowanych między innymi podczas wtrysków pilotujących. Przy krótkich czasach sterowania nawet niewielka zmiana opóźnienia otwarcia lub zamknięcia rozpylacza może istotnie wpłynąć na ilość wtryśniętego paliwa. Dlatego ocena sprawności wtryskiwacza nie powinna ograniczać się wyłącznie do pomiaru przelewu. Istotne jest również sprawdzenie rzeczywistych dawek paliwa w odpowiednich punktach testowych oraz porównanie wyników z tolerancjami przewidzianymi dla badanego wariantu wtryskiwacza.
Numer OE 04L130277AE stanowi podstawowy punkt identyfikacji wtryskiwacza stosowanego w określonych wersjach silników 2.0 TDI. Podczas doboru części należy uwzględnić nie tylko oznaczenie producenta pojazdu, ale również numer Bosch, wersję silnika i wymagania układu sterowania wtryskiem.
W zestawieniach katalogowych i ofertach handlowych można spotkać oznaczenia powiązane z numerem 04L130277AE. Nie oznacza to jednak, że wszystkie wskazane wtryskiwacze można stosować zamiennie. Różnice między wariantami mogą obejmować charakterystykę dawkowania, kalibrację, wymagania dotyczące kodowania oraz szczegóły wykonania mechanicznego.
Wtryskiwacze z tej grupy konstrukcyjnej występują w wybranych silnikach 2.0 TDI stosowanych w samochodach koncernu Volkswagen. Wśród modeli spotykanych w zestawieniach handlowych znajdują się między innymi Volkswagen Golf VII, Audi A3 8V, Škoda Octavia III oraz SEAT Leon III.
Powyższa lista ma charakter orientacyjny i nie stanowi potwierdzenia zastosowania numeru 04L130277AE we wszystkich wersjach wymienionych modeli. Zgodność zależy między innymi od kodu silnika, rocznika, konfiguracji układu wtryskowego oraz numeru części przewidzianego przez producenta pojazdu.
Przed zakupem, regeneracją lub wymianą wtryskiwacza należy:
Odczytać pełny numer OE lub Bosch z zamontowanego wtryskiwacza, jeżeli jest dostępny.
Sprawdzić kod silnika i dane identyfikacyjne pojazdu.
Porównać oznaczenia z dokumentacją katalogową właściwą dla danego zastosowania.
Zweryfikować ewentualne numery zastępujące oraz wymagania dotyczące kodowania wtryskiwacza.
W przypadku rozbieżności potwierdzić dobór na podstawie numeru VIN.
Ważne: Zgodność mechaniczna nie oznacza automatycznie zgodności funkcjonalnej. Montaż wtryskiwacza o niewłaściwej charakterystyce może powodować nieprawidłowe dawkowanie paliwa i zakłócenia pracy silnika. Dlatego o zamienności powinny decydować potwierdzone dane katalogowe, a nie wyłącznie podobieństwo numerów lub wyglądu części.
Diagnostyka wtryskiwacza Bosch 04L130277AE polega na ocenie jego stanu technicznego oraz sprawdzeniu parametrów elektrycznych i hydraulicznych. Celem badań jest wykrycie nieprawidłowości w sterowaniu, szczelności i dawkowaniu paliwa, a następnie ustalenie, czy wtryskiwacz kwalifikuje się do dalszej eksploatacji, regeneracji lub wymiany.
W Pawlik Diesel Service proces rozpoczynamy od identyfikacji numeru wtryskiwacza i kontroli jego stanu zewnętrznego. Sprawdzamy między innymi korpus, złącze elektryczne, przyłącza paliwowe oraz końcówkę rozpylacza pod kątem widocznych uszkodzeń, korozji i zanieczyszczeń. Taka weryfikacja pozwala ocenić możliwość bezpiecznego przeprowadzenia dalszych badań.
W zależności od dostępnej procedury testowej i wyposażenia stanowiska diagnostyka może obejmować kontrolę parametrów elektrycznych, szczelności hydraulicznej, dawek paliwa, przepływu powrotnego oraz powtarzalności dawkowania. Uzyskane wyniki należy interpretować w odniesieniu do warunków i tolerancji określonych dla właściwego wariantu wtryskiwacza.
Poszczególne badania pozwalają ocenić różne obszary pracy wtryskiwacza. Ich dostępność i zakres zależą od programu testowego, zastosowanych adapterów oraz dokumentacji konkretnego numeru Bosch.
Pawlik Diesel Service / Common Rail Diagnostics
Osiem obszarów kontroli technicznej. Każde badanie ma określony cel diagnostyczny, który pomaga ocenić stan wtryskiwacza i zakwalifikować go do dalszych czynności.
Odczyt oznaczeń OE i Bosch, kontrola stanu zewnętrznego oraz weryfikacja zgodności z dostępną dokumentacją.
Prawidłowa identyfikacja części, dobór właściwej procedury badawczej i wykrycie uszkodzeń widocznych przed testem.
Kontrola parametrów obwodu elektromagnesu i połączeń elektrycznych metodą przewidzianą dla danego typu wtryskiwacza.
Wykrycie przerw, zwarć oraz innych nieprawidłowości elektrycznych, które mogą zakłócać sterowanie zaworem.
Kontrola szczelności w określonych warunkach testowych, z uwzględnieniem odpowiednich punktów pomiarowych.
Wykrycie nadmiernych przecieków i nieprawidłowości w utrzymywaniu szczelności elementów hydraulicznych.
Pomiar ilości podawanego paliwa w punktach testowych odpowiadających krótkim czasom sterowania.
Ocena precyzji dawkowania w warunkach szczególnie wrażliwych na zmiany charakterystyki zaworu sterującego i rozpylacza.
Pomiar ilości paliwa podawanego w wyznaczonym punkcie lub punktach pracy stanowiska diagnostycznego.
Ocena wydajności wtryskiwacza i zgodności dawkowania z wymaganiami właściwej procedury testowej.
Pomiar ilości paliwa odprowadzanego kanałem powrotnym w określonych warunkach ciśnienia i sterowania.
Ocena charakterystyki przepływu powrotnego oraz wykrywanie nieprawidłowości mogących wskazywać na zużycie lub nieszczelność wewnętrzną.
Porównanie wyników kolejnych pomiarów przeprowadzanych w porównywalnych warunkach testowych.
Wykrycie niestabilności pracy wtryskiwacza i ocena powtarzalności podawanej dawki paliwa.
Kontrola działania i szczelności rozpylacza metodami dostępnymi dla badanego wariantu, a w uzasadnionych przypadkach również jego ocena po demontażu.
Wykrycie nieprawidłowości związanych z zamykaniem iglicy, szczelnością oraz stanem elementów odpowiedzialnych za podawanie paliwa.
Prawidłowy wynik pojedynczego badania nie potwierdza pełnej sprawności wtryskiwacza Common Rail. Przykładowo nadmierny przepływ powrotny może wskazywać na zużycie lub nieszczelność wewnętrzną, ale prawidłowa ilość paliwa na powrocie nie gwarantuje właściwego dawkowania we wszystkich punktach pracy.
Podobnie prawidłowe parametry elektryczne elektromagnesu nie wykluczają problemów hydraulicznych, a poprawna dawka główna nie oznacza automatycznie prawidłowej pracy przy krótkich czasach sterowania. Dlatego wyniki poszczególnych badań należy analizować łącznie, z uwzględnieniem warunków testowych i dokumentacji technicznej.
W diagnostyce istotne jest również rozróżnienie rodzaju nieszczelności:
Nieszczelność zewnętrzna – wyciek paliwa na połączeniach lub elementach korpusu.
Nieszczelność wewnętrzna – nieprawidłowy przepływ paliwa przez elementy hydrauliczne, mogący wpływać na sterowanie i przepływ powrotny.
Nieszczelność rozpylacza – niepożądany przepływ paliwa przez otwory rozpylające przy warunkach, w których powinny pozostawać zamknięte.
Dopiero zestawienie wyników dostępnych badań pozwala ocenić stan wtryskiwacza, określić prawdopodobne przyczyny nieprawidłowości i podjąć uzasadnioną decyzję dotyczącą dalszej eksploatacji, regeneracji lub wymiany.
Zakres diagnostyki wtryskiwacza 04L130277AE zależy od potwierdzonej procedury testowej, konfiguracji stanowiska i dostępnego wyposażenia. Wartości graniczne oraz tolerancje należy przyjmować wyłącznie z dokumentacji właściwej dla badanego wariantu.
Pawlik Diesel Service działa w branży aparatury wtryskowej silników Diesla od 1994 roku. Wieloletnie doświadczenie w diagnostyce i naprawie układów wtryskowych stanowi podstawę pracy z nowoczesnymi wtryskiwaczami Common Rail, w których precyzja pomiarów i prawidłowa interpretacja wyników mają kluczowe znaczenie dla oceny stanu technicznego.
Rozwój kompetencji specjalistów obejmuje aktualizowanie wiedzy technicznej, poznawanie rozwiązań stosowanych w kolejnych generacjach układów wtryskowych oraz doskonalenie umiejętności związanych z diagnostyką, obsługą urządzeń pomiarowych i oceną elementów precyzyjnych. Szczególne znaczenie ma znajomość różnic konstrukcyjnych między poszczególnymi rodzinami wtryskiwaczy Bosch oraz wymagań dotyczących ich testowania i kalibracji.
W procesie diagnostyki i regeneracji wtryskiwaczy Common Rail istotne jest zachowanie właściwej kolejności czynności: identyfikacji części, oceny jej stanu, przeprowadzenia odpowiednich badań, interpretacji wyników oraz kontroli po wykonanych pracach. Każdy z tych etapów wymaga stosowania metod dostosowanych do konkretnego typu wtryskiwacza i dostępnej dokumentacji technicznej.
W przypadku wtryskiwacza 04L130277AE szczególnie ważne jest prawidłowe rozpoznanie wariantu konstrukcyjnego, dobór odpowiedniej procedury diagnostycznej oraz ocena parametrów elektrycznych i hydraulicznych. Decyzja o regeneracji lub wymianie powinna wynikać z ustalonego stanu technicznego, a nie wyłącznie z objawów zgłaszanych przez użytkownika pojazdu.
Odpowiedzialność za jakość usługi oznacza również właściwe dokumentowanie wyników badań, kontrolę zgodności wykonanych czynności z przyjętą procedurą oraz przekazanie klientowi rzetelnej informacji o stanie wtryskiwacza i zakresie wykonanych prac.
Regeneracja wtryskiwacza Bosch 04L130277AE ma na celu przywrócenie jego prawidłowych parametrów pracy poprzez usunięcie stwierdzonych usterek, naprawę lub wymianę odpowiednich elementów oraz kontrolę działania po wykonanych czynnościach. Możliwość regeneracji zależy jednak od konstrukcji konkretnego wariantu, stanu technicznego wtryskiwacza, dostępności właściwych części i procedury naprawczej.
Nie każdy uszkodzony wtryskiwacz kwalifikuje się do regeneracji. Poważne uszkodzenia korpusu, powierzchni precyzyjnych lub innych elementów konstrukcyjnych mogą uniemożliwiać skuteczną i bezpieczną naprawę. Dlatego decyzję o zakresie prac należy podejmować na podstawie wyników diagnostyki i oceny podzespołów.
Szczególne znaczenie ma czystość techniczna. Elementy hydrauliczne wtryskiwacza Common Rail współpracują z bardzo małymi luzami, przez co nawet drobne zanieczyszczenia mogą zakłócać ruch zaworu sterującego, pracę iglicy rozpylacza lub szczelność układu. Demontaż, czyszczenie i montaż wymagają zatem odpowiednich warunków oraz metod dostosowanych do konstrukcji wtryskiwacza.
Pawlik Diesel Service / Regeneration Process
Proces od identyfikacji i diagnostyki do końcowej kontroli parametrów. Zakres czynności zależy od konstrukcji i stanu konkretnego egzemplarza.
Odczyt numerów OE i Bosch, kontrola stanu zewnętrznego oraz wykonanie dostępnych badań diagnostycznych zgodnie z właściwą procedurą.
Ustalenie rodzaju nieprawidłowości i ocena, czy wtryskiwacz kwalifikuje się do regeneracji.
Demontaż w zakresie dopuszczonym dla danej konstrukcji oraz usunięcie osadów i zanieczyszczeń metodami odpowiednimi dla poszczególnych elementów.
Przygotowanie podzespołów do oceny technicznej bez uszkadzania powierzchni precyzyjnych.
Ocena korpusu, zaworu sterującego, rozpylacza, powierzchni uszczelniających i pozostałych elementów objętych procedurą naprawczą.
Wykrycie zużycia, korozji, deformacji i uszkodzeń oraz określenie, które części mogą zostać ponownie wykorzystane.
Usunięcie stwierdzonych usterek i wymiana elementów, jeżeli konstrukcja wtryskiwacza, dokumentacja techniczna oraz dostępność odpowiednich części umożliwiają wykonanie takich prac.
Przywrócenie właściwego stanu mechanicznego i hydraulicznego naprawianego zespołu.
Montaż z zachowaniem wymagań czystości technicznej, właściwej kolejności czynności i parametrów montażowych. Regulacja lub kalibracja wykonywana jest wyłącznie wtedy, gdy przewiduje ją odpowiednia technologia naprawy.
Zapewnienie prawidłowej współpracy elementów i przygotowanie wtryskiwacza do kontroli końcowej.
Sprawdzenie parametrów elektrycznych i hydraulicznych w zakresie przewidzianym przez dostępną procedurę testową, w tym odpowiednich punktów dawkowania i szczelności.
Potwierdzenie zgodności uzyskanych wyników z wymaganiami dla badanego wariantu oraz podjęcie decyzji o dopuszczeniu wtryskiwacza do dalszej eksploatacji.
Regenerację można rozważyć, gdy diagnostyka wykaże usterki możliwe do usunięcia zgodnie z właściwą technologią naprawczą, a stan korpusu i pozostałych elementów pozwala na przywrócenie wymaganych parametrów pracy. Znaczenie mają również dostępność odpowiednich części oraz ekonomiczna zasadność naprawy w porównaniu z wymianą wtryskiwacza.
Jeżeli uszkodzenia uniemożliwiają wykonanie skutecznej naprawy lub uzyskanie prawidłowych wyników kontroli końcowej, właściwym rozwiązaniem może być wymiana wtryskiwacza.
Ważne: Przedstawiony schemat opisuje warunkowy przebieg regeneracji wtryskiwacza elektromagnetycznego Common Rail. Nie stanowi potwierdzenia, że każdy egzemplarz 04L130277AE można rozebrać, naprawić, wyregulować i ponownie zakodować. Zakres dopuszczalnych czynności należy ustalić na podstawie dokumentacji właściwego wariantu oraz rzeczywistych możliwości technologicznych serwisu.
Czystość techniczna ma kluczowe znaczenie podczas diagnostyki, demontażu i regeneracji wtryskiwaczy Bosch Common Rail. Wewnątrz wtryskiwacza znajdują się precyzyjnie współpracujące elementy hydrauliczne, których prawidłowe działanie zależy od zachowania odpowiednich luzów, szczelności i swobody ruchu. Nawet drobne cząstki metalu, pył lub osady mogą powodować zarysowania powierzchni, zakłócenia pracy zaworu sterującego oraz nieprawidłowe działanie iglicy rozpylacza.
Podczas prac serwisowych szczególnej uwagi wymagają kanały paliwowe, powierzchnie uszczelniające, elementy zaworu sterującego i rozpylacza. Zanieczyszczenia mogą prowadzić do zwiększenia przecieków wewnętrznych, ograniczenia przepływu paliwa lub niestabilnego dawkowania. Dlatego oczyszczone podzespoły należy zabezpieczać przed ponownym zabrudzeniem, a ich montaż przeprowadzać z wykorzystaniem odpowiednich narzędzi i metod przewidzianych dla danej konstrukcji.
Samo usunięcie zanieczyszczeń nie oznacza, że komponent nadaje się do dalszej eksploatacji. Przed ponownym wykorzystaniem należy ocenić jego stan techniczny, zwracając szczególną uwagę na:
Powierzchnie precyzyjne i uszczelniające – obecność zarysowań, wżerów, odkształceń i śladów zużycia.
Zawór sterujący – stan elementów współpracujących oraz możliwe uszkodzenia wpływające na szczelność i sterowanie hydrauliczne.
Rozpylacz i iglicę – oznaki zużycia, korozji, zatarcia lub ograniczenia swobody ruchu.
Kanały i przyłącza paliwowe – obecność osadów, zanieczyszczeń i uszkodzeń mogących zakłócać przepływ paliwa.
Korpus wtryskiwacza – uszkodzenia mechaniczne, korozję oraz stan powierzchni istotnych dla prawidłowego montażu.
Kwalifikacja komponentów do ponownego wykorzystania powinna wynikać z wymagań technicznych właściwych dla danego wariantu wtryskiwacza. Element, który można mechanicznie zamontować, nie musi spełniać warunków wymaganych do prawidłowej pracy pod wysokim ciśnieniem.
W przypadku wtryskiwacza 04L130277AE kontrola czystości i stanu podzespołów stanowi istotny element oceny możliwości regeneracji. Prawidłowo przeprowadzone czyszczenie i montaż ograniczają ryzyko wprowadzenia nowych zanieczyszczeń, jednak o końcowej sprawności wtryskiwacza decydują wyniki odpowiednich badań elektrycznych i hydraulicznych.
Regeneracja wtryskiwacza Bosch 04L130277AE może być uzasadniona, jeżeli jego konstrukcja i stan techniczny pozwalają na przeprowadzenie odpowiednich czynności naprawczych, dostępne są zgodne komponenty, a po zakończeniu prac możliwe jest potwierdzenie wymaganych parametrów działania. Sama obecność usterki nie oznacza konieczności wymiany całego wtryskiwacza, ale nie każda nieprawidłowość może zostać skutecznie usunięta.
Wymiana staje się właściwym rozwiązaniem przede wszystkim wtedy, gdy uszkodzenia uniemożliwiają bezpieczną naprawę, brakuje odpowiedniej technologii lub części albo nie można przywrócić parametrów wymaganych dla danego wariantu. Znaczenie ma również koszt regeneracji w porównaniu z zakupem sprawnego, prawidłowo dobranego wtryskiwacza.
Pawlik Diesel Service / Technical Assessment
Porównanie kryteriów technicznych i ekonomicznych pomocnych przy wyborze właściwego sposobu postępowania z wtryskiwaczem 04L130277AE.
| Kryterium | Kiedy rozważyć regenerację? | Kiedy rozważyć wymianę? |
|---|---|---|
| Stan korpusu | Brak uszkodzeń wykluczających bezpieczną naprawę i dalszą eksploatację. | Pęknięcia, istotne odkształcenia lub uszkodzenia powierzchni konstrukcyjnych. |
| Elementy precyzyjne | Zużyte elementy można przywrócić do wymaganego stanu lub wymienić zgodnie z technologią. | Uszkodzenia są nieodwracalne, a odpowiednia naprawa lub wymiana komponentów nie jest możliwa. |
| Dostępność części | Dostępne są właściwe komponenty o potwierdzonej zgodności. | Brak odpowiednich części niezbędnych do skutecznej naprawy. |
| Technologia naprawy | Istnieje odpowiednia procedura i możliwość wykonania wymaganych czynności. | Brak potwierdzonej technologii umożliwiającej przywrócenie wymaganych parametrów. |
| Kontrola końcowa | Po naprawie uzyskano wyniki zgodne z wymaganiami właściwej procedury testowej. | Mimo wykonanych czynności nie można uzyskać wymaganych wyników. |
| Opłacalność | Koszt regeneracji jest uzasadniony względem dostępnych alternatyw. | Koszt naprawy jest zbliżony do kosztu wymiany lub go przewyższa, bez odpowiednich korzyści. |
Do najważniejszych przeciwwskazań należą poważne uszkodzenia korpusu, pęknięcia, deformacje oraz uszkodzenia powierzchni, których stan ma znaczenie dla szczelności i bezpieczeństwa pracy pod wysokim ciśnieniem. Regenerację mogą również uniemożliwiać zaawansowana korozja, uszkodzenia elementów precyzyjnych lub brak zgodnych części potrzebnych do wykonania naprawy.
Nie każde zużycie rozpylacza lub zaworu sterującego oznacza jednak konieczność wymiany całego wtryskiwacza. Możliwość naprawy zależy od konstrukcji konkretnego wariantu, dopuszczalnych czynności serwisowych oraz dostępności odpowiednich komponentów.
Podstawą decyzji powinna być diagnostyka konkretnego egzemplarza, obejmująca ocenę stanu mechanicznego oraz dostępne badania elektryczne i hydrauliczne. Należy także ustalić, czy naprawa pozwoli uzyskać parametry zgodne z wymaganiami technicznymi i czy jej koszt jest ekonomicznie uzasadniony.
W przypadku wtryskiwacza 04L130277AE nie należy podejmować decyzji wyłącznie na podstawie objawów pracy silnika lub wyniku pojedynczego testu przelewowego. Dopiero identyfikacja właściwego wariantu, ocena uszkodzeń i możliwości naprawy pozwalają wskazać odpowiednie rozwiązanie.
Ważne: Brak możliwości wykonania regeneracji w danym warsztacie nie musi oznaczać, że naprawa jest technologicznie niemożliwa. Ostateczna kwalifikacja powinna uwzględniać dostępność właściwej technologii, części, wyposażenia i procedur kontroli jakości.

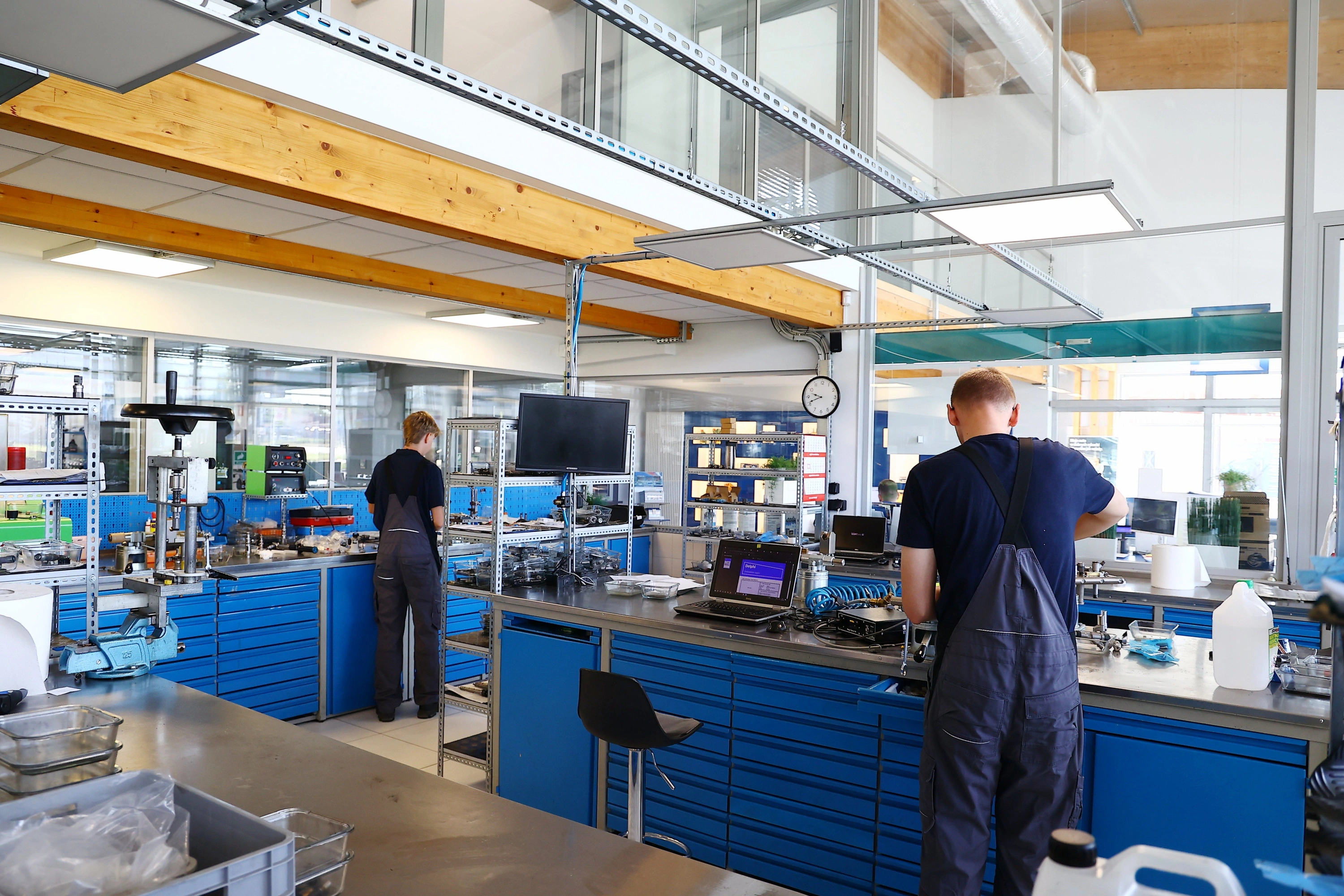

Zaplecze techniczne Pawlik Diesel Service obejmuje urządzenia diagnostyczne i testowe wykorzystywane przy obsłudze aparatury wtryskowej silników Diesla. W zestawieniu wyposażenia firmy znajduje się 18 urządzeń różnych typów, w tym stanowiska Bosch i Hartridge oraz specjalistyczne urządzenia do obsługi wybranych elementów układów wtryskowych.
Różnorodność wyposażenia pozwala dobierać metody badawcze do konstrukcji wtryskiwacza, zakresu diagnostyki i wymagań właściwej procedury testowej. Kluczowe znaczenie ma przy tym nie tylko samo urządzenie, ale również dostępność odpowiedniego oprogramowania, adapterów, dokumentacji oraz doświadczenie osoby wykonującej badanie.
Pawlik Diesel Service / Laboratory Equipment
Zestawienie urządzeń wykorzystywanych do diagnostyki i obsługi wybranych układów wtryskowych. Zakres zastosowania zależy od typu urządzenia, konfiguracji i dostępnych procedur.
| Urządzenie | Liczba | Przeznaczenie / obszar zastosowania |
|---|---|---|
| Bosch DCI 700 | 4 | Stanowisko do badania wybranych wtryskiwaczy Common Rail. |
| Bosch EPS 708 | 2 | Stanowisko do testowania aparatury wtryskowej z odpowiednim wyposażeniem. |
| Bosch EPS 815 CamBox | 1 | Wyposażenie do specjalistycznych badań wybranych układów wtryskowych. |
| Bosch EPS 200 | 4 | Stanowisko do badań wybranych typów wtryskiwaczy. |
| Hartridge Sabre CRi | 1 | Stanowisko diagnostyczne do wybranych wtryskiwaczy Common Rail. |
| Hartridge CRi-Pro | 1 | Stanowisko do diagnostyki wybranych wtryskiwaczy Common Rail. |
| CRU.2R | 1 | Specjalistyczne urządzenie do obsługi wybranych elementów układów wtryskowych. |
| CRU.4R | 1 | Specjalistyczne urządzenie do obsługi wybranych elementów układów wtryskowych. |
| ITBRX | 1 | Urządzenie specjalistyczne – zakres zastosowania zależny od konfiguracji. |
| Carbon Zapp | 1 | Urządzenie do obsługi wybranych elementów aparatury wtryskowej. |
| Carbon Zapp ITBR-X4 Y26 | 1 | Specjalistyczne urządzenie do obsługi wybranych układów wtryskowych. |
| Łącznie | 18 | Urządzenia ujęte w zestawieniu wyposażenia. |
Bosch DCI 700 to zaawansowane stanowisko probiercze przeznaczone do diagnostyki i testowania nowoczesnych wtryskiwaczy Common Rail stosowanych w samochodach osobowych i pojazdach użytkowych. Urządzenie wykorzystuje precyzyjny system pomiarowy, który umożliwia ocenę dawkowania paliwa w kontrolowanych warunkach ciśnienia i sterowania. Pozwala to wykrywać nieprawidłowości w pracy wtryskiwaczy oraz porównywać uzyskane wyniki z wymaganiami odpowiednich procedur testowych.
Stanowisko DCI 700 umożliwia badanie do czterech wtryskiwaczy jednocześnie, co usprawnia diagnostykę kompletnych zestawów. Zakres ciśnienia testowego wynosi od 300 do 2500 bar, a system pomiarowy pozwala analizować parametry dawkowania i przepływu powrotnego. Urządzenie obsługuje również wybrane nowoczesne rozwiązania konstrukcyjne, w tym technologie VCC (Valve Closing Control) i NCC (Needle Closing Control), stosowane w zaawansowanych układach wtryskowych Bosch.
Istotną funkcją stanowiska jest możliwość przeprowadzania testów według dedykowanych planów badawczych oraz obsługa procedur kodowania korekcyjnego dla wspieranych wtryskiwaczy. Wyniki pomiarów przedstawiane są w postaci danych liczbowych i graficznych, co ułatwia ocenę odchyleń od wartości referencyjnych oraz dokumentowanie przeprowadzonej diagnostyki.
Wykorzystanie stanowisk Bosch DCI 700 w zapleczu technicznym Pawlik Diesel Service stanowi istotny element możliwości diagnostycznych firmy. W przypadku wtryskiwacza 04L130277AE zakres dostępnych badań zależy od identyfikacji właściwego wariantu Bosch, dostępności programu testowego oraz odpowiednich adapterów. Prawidłowo dobrana procedura umożliwia obiektywną ocenę parametrów pracy i wspiera decyzję dotyczącą dalszej eksploatacji, regeneracji lub wymiany wtryskiwacza.
W przypadku wtryskiwacza Bosch 04L130277AE dobór stanowiska diagnostycznego powinien wynikać z identyfikacji właściwego numeru Bosch oraz dostępności programu testowego, adapterów i parametrów kontrolnych przewidzianych dla danego wariantu.
Sama obecność urządzenia Bosch DCI 700, EPS 708 lub Hartridge w laboratorium nie stanowi automatycznego potwierdzenia możliwości przeprowadzenia pełnego testu każdego wtryskiwacza Common Rail. Istotna jest zgodność konkretnego wariantu z konfiguracją stanowiska oraz zakresem dostępnych procedur badawczych.
Profesjonalna ocena wtryskiwacza wymaga odpowiednich warunków pomiarowych i możliwości sprawdzenia parametrów istotnych dla jego działania. W zależności od konstrukcji oraz dostępnej procedury mogą to być między innymi dawki paliwa, przepływ powrotny, szczelność hydrauliczna i parametry elektryczne.
Odpowiednio dobrane stanowisko testowe umożliwia przeprowadzenie pomiarów w kontrolowanych warunkach, a uzyskane wyniki stanowią podstawę do oceny stanu technicznego wtryskiwacza i zasadności jego naprawy lub wymiany.
Ważne: Zestawienie przedstawia wyposażenie laboratorium, a nie liczbę stanowisk mogących jednocześnie badać wtryskiwacz 04L130277AE. Możliwość wykonania określonych testów należy potwierdzić dla właściwego wariantu wtryskiwacza i aktualnej konfiguracji urządzeń.
Uszkodzony lub nieprawidłowo pracujący wtryskiwacz Bosch 04L130277AE może powodować problemy z rozruchem, nierówną pracę silnika, dymienie, spadek mocy, szarpanie podczas jazdy lub zwiększone zużycie paliwa. Charakter objawów zależy od rodzaju usterki, warunków pracy silnika oraz sposobu, w jaki sterownik reaguje na wykryte nieprawidłowości.
Podobne symptomy mogą jednak występować również przy usterkach pompy wysokiego ciśnienia, układu zasilania paliwem, zaworu EGR, układu dolotowego, turbosprężarki, czujników lub instalacji elektrycznej. Dlatego same objawy nie są wystarczającą podstawą do stwierdzenia uszkodzenia wtryskiwacza.
W diagnostyce należy uwzględnić kody usterek, parametry rzeczywiste sterownika, warunki występowania objawów oraz wyniki odpowiednich badań. Korekty dawek paliwa i test przelewowy mogą dostarczyć ważnych wskazówek, ale nie zastępują pełnej oceny technicznej.
Pawlik Diesel Service / Fault Symptoms
Osiem możliwych objawów nieprawidłowej pracy układu wtryskowego wraz z potencjalnymi przyczynami i zalecanym zakresem diagnostyki.
Nadmierny przeciek wewnętrzny wtryskiwacza, nieprawidłowe dawkowanie paliwa lub problem z uzyskaniem wymaganego ciśnienia podczas rozruchu.
Ciśnienie paliwa w szynie Common Rail podczas rozruchu, przepływ powrotny, układ niskiego ciśnienia, stan akumulatora i prędkość obrotową rozrusznika.
Nieprawidłowe lub niestabilne dawkowanie paliwa przez jeden z wtryskiwaczy, szczególnie przy małym obciążeniu.
Korekty dawki i parametry pracy silnika, stan mechaniczny cylindrów oraz wyniki badań wtryskiwaczy w odpowiednich punktach testowych.
Nieprawidłowe dawkowanie lub rozpylanie paliwa, prowadzące do zaburzenia procesu spalania.
Stan wtryskiwaczy, układ dolotowy, EGR, doładowanie i parametry spalania. Należy również uwzględnić warunki pracy układu oczyszczania spalin.
Niewłaściwa ilość podawanego paliwa, problemy z ciśnieniem w układzie Common Rail lub ograniczenie momentu obrotowego przez sterownik.
Ciśnienie zadane i rzeczywiste paliwa, kody usterek, parametry doładowania oraz pracę układu sterowania silnikiem.
Niestabilne dawkowanie paliwa, zakłócenia sterowania wtryskiem lub wahania parametrów układu zasilania.
Powtarzalność objawów w określonych warunkach jazdy, parametry ciśnienia paliwa, sygnały sterujące oraz inne elementy układu napędowego.
Odchylenia dawkowania paliwa, nieprawidłowe rozpylanie lub pogorszenie sprawności procesu spalania.
Parametry wtrysku, stan silnika, układ dolotowy, EGR, warunki regeneracji filtra DPF oraz rzeczywiste warunki eksploatacji pojazdu.
Nadmierne straty hydrauliczne, nieprawidłowa regulacja ciśnienia, problemy z pompą wysokiego ciśnienia lub przepływem powrotnym.
Przebieg ciśnienia zadanego i rzeczywistego, działanie elementów regulacyjnych, wydajność układu zasilania oraz szczelność hydrauliczną.
Usterka obwodu elektrycznego, elementu elektromagnetycznego lub części hydraulicznej wtryskiwacza.
Kody usterek, instalację elektryczną, parametry obwodu sterowania oraz reakcję wtryskiwacza podczas odpowiedniego badania diagnostycznego.
Nie. Wystąpienie jednego lub kilku wymienionych objawów nie przesądza o uszkodzeniu wtryskiwacza 04L130277AE ani o konieczności jego wymiany. Najpierw należy ustalić rzeczywistą przyczynę problemu i ocenić stan układu paliwowego.
Jeżeli diagnostyka potwierdzi nieprawidłową pracę wtryskiwacza, dalsze postępowanie zależy od rodzaju uszkodzenia, możliwości regeneracji oraz dostępności odpowiednio dobranej części zamiennej.
Ważne: Korekty dawek widoczne w sterowniku silnika nie są bezpośrednim pomiarem ilości paliwa podawanej przez wtryskiwacz. Ich nieprawidłowe wartości mogą wynikać także z różnic w pracy cylindrów lub innych usterek silnika. Z tego względu należy interpretować je łącznie z pozostałymi wynikami diagnostyki.
Prawidłowa wymiana lub regeneracja wtryskiwacza Bosch 04L130277AE wymaga uwzględnienia zarówno jego parametrów technicznych, jak i wymagań układu sterowania silnikiem. W praktyce należy rozróżnić cztery czynności: kalibrację wtryskiwacza, kodowanie w sterowniku ECU, ewentualną adaptację oraz prawidłowy montaż mechaniczny.
Nie są to działania tożsame i nie w każdym pojeździe wykonuje się je w identyczny sposób. Zakres wymaganych czynności zależy od wariantu wtryskiwacza, sterownika silnika, oprogramowania i procedury serwisowej producenta pojazdu.
Kalibracja dotyczy charakterystyki pracy wtryskiwacza, w szczególności parametrów dawkowania paliwa w określonych warunkach testowych. Jeżeli technologia danego wariantu przewiduje możliwość regulacji lub kalibracji, czynności te wykonuje się z wykorzystaniem odpowiedniego wyposażenia i procedur.
Kalibracji nie należy utożsamiać z wpisaniem kodu wtryskiwacza do sterownika silnika. Są to odrębne operacje, choć w niektórych systemach wyniki badań mogą być powiązane z wyznaczeniem danych korekcyjnych.
W wielu układach Common Rail sterownik silnika wykorzystuje dane korekcyjne lub klasyfikacyjne przypisane do konkretnego wtryskiwacza. Informacje te pomagają uwzględnić różnice charakterystyki dawkowania między egzemplarzami.
Jeżeli producent pojazdu przewiduje taką procedurę, po wymianie wtryskiwacza należy wprowadzić właściwe dane do ECU i przypisać je do odpowiedniego cylindra.
Nie można jednak potwierdzić obowiązku ani sposobu kodowania wyłącznie na podstawie numeru OE 04L130277AE. Wymagania należy sprawdzić dla konkretnego pojazdu, kodu silnika i wersji sterownika.
Adaptacja jest czynnością związaną z procedurami sterownika silnika i nie oznacza tego samego co wpisanie kodu korekcyjnego. W zależności od zastosowanego systemu może być wymagane wykonanie określonej procedury diagnostycznej, sprawdzenie parametrów pracy lub przeprowadzenie czynności przewidzianych po naprawie układu paliwowego.
Nie każdy sterownik wymaga osobnej procedury adaptacyjnej po wymianie wtryskiwacza. Należy postępować zgodnie z dokumentacją serwisową właściwego pojazdu.
Podczas montażu szczególne znaczenie mają czystość elementów, stan gniazda wtryskiwacza w głowicy oraz prawidłowe uszczelnienie połączeń. Należy stosować właściwe elementy montażowe i uszczelniające oraz przestrzegać kolejności czynności i momentów dokręcania określonych przez producenta pojazdu.
Przed uruchomieniem silnika należy również upewnić się, że układ paliwowy został prawidłowo zmontowany, a wymagane czynności serwisowe wykonano zgodnie z procedurą. Po uruchomieniu konieczna jest kontrola szczelności i parametrów pracy.
Jeżeli przyczyną uszkodzenia wtryskiwacza były zanieczyszczenia paliwa, opiłki metalu lub inne nieprawidłowości w układzie zasilania, sama wymiana wtryskiwacza może nie rozwiązać problemu. Przed ponownym uruchomieniem silnika trzeba ustalić i usunąć źródło usterki oraz wykonać odpowiednie czynności dotyczące pozostałych elementów układu.
Układ Common Rail pracuje pod bardzo wysokim ciśnieniem. Nie wolno rozłączać przewodów paliwowych podczas pracy silnika ani sprawdzać nieszczelności dłonią. Strumień paliwa pod wysokim ciśnieniem może przeniknąć przez skórę i spowodować ciężkie obrażenia.
W przypadku podejrzenia wstrzyknięcia paliwa pod skórę należy niezwłocznie uzyskać pomoc medyczną, nawet jeśli widoczna rana wydaje się niewielka.
Ważne: Prawidłowy montaż, kodowanie i ewentualna adaptacja wtryskiwacza 04L130277AE powinny wynikać z procedur właściwych dla konkretnego silnika i sterownika ECU. Sam numer części nie określa pełnego zakresu wymaganych czynności.
Pawlik Diesel Service oferuje 24-miesięczną gwarancję bez limitu kilometrów na regenerowane wtryskiwacze objęte tymi warunkami. Oznacza to, że w okresie obowiązywania gwarancji sam przebieg pojazdu nie stanowi ograniczenia wynikającego z deklarowanego limitu kilometrów.
Zakres ochrony, sposób zgłaszania reklamacji oraz wymagania dotyczące montażu i użytkowania określają warunki gwarancji obowiązujące dla danego produktu lub usługi. Przed zakupem warto upewnić się, jakie warunki mają zastosowanie do konkretnego wtryskiwacza, w tym numeru 04L130277AE.
Ważne: Informacja o 24-miesięcznej gwarancji dotyczy wskazanej kategorii regenerowanych wtryskiwaczy i nie oznacza automatycznie identycznych warunków dla wszystkich produktów oferowanych przez Pawlik Diesel Service. Gwarancja jest niezależna od ustawowych praw konsumenta przysługujących wobec sprzedawcy.
Pawlik Diesel Service przyjmuje wtryskiwacze do diagnostyki i regeneracji również od klientów, którzy nie mogą osobiście dostarczyć części do serwisu. Przed wysyłką warto skontaktować się z firmą, aby potwierdzić możliwość wykonania usługi, sposób przekazania wtryskiwacza oraz aktualny termin realizacji.
Standardowy, deklarowany czas realizacji wynosi 1–2 dni robocze, licząc zgodnie z zasadami przyjęcia zlecenia przez serwis. Jest to termin orientacyjny, a nie gwarancja zakończenia każdej naprawy w tym czasie.
Rzeczywisty czas realizacji zależy przede wszystkim od stanu technicznego wtryskiwacza, zakresu uszkodzeń, dostępności odpowiednich części oraz konieczności wykonania dodatkowych badań lub czynności naprawczych.
Do czasu diagnostyki i regeneracji nie należy automatycznie doliczać czasu transportu jako części usługi. Dostawa do serwisu i przesyłka zwrotna stanowią odrębne etapy całego procesu.
Klienci z całej Polski mogą uzgodnić z Pawlik Diesel Service sposób dostarczenia wtryskiwacza do diagnostyki lub regeneracji. W zależności od rodzaju przesyłki i aktualnych możliwości przewoźników możliwe jest skorzystanie z usług kurierskich, w tym DHL i InPost, a także odpowiednich usług Paczkomatów InPost.
Przed nadaniem przesyłki należy odpowiednio zabezpieczyć wtryskiwacz przed uszkodzeniami mechanicznymi, wilgocią i zanieczyszczeniem. Szczególnej ochrony wymagają końcówka rozpylacza, przyłącza paliwowe i złącze elektryczne. Część powinna być unieruchomiona w opakowaniu, a jej otwory zabezpieczone w sposób ograniczający przedostawanie się zabrudzeń.
Do zgłoszenia warto przygotować:
numer wtryskiwacza, np. 04L130277AE;
markę, model i dane silnika pojazdu;
opis objawów lub stwierdzonych nieprawidłowości;
dane kontaktowe potrzebne do uzgodnienia usługi.
Sposób odbioru, przesyłki zwrotnej oraz koszty transportu należy ustalić z serwisem przed wysyłką.
Chcesz sprawdzić możliwość diagnostyki lub regeneracji wtryskiwacza 04L130277AE? Skontaktuj się z serwisem, podaj numer części i opisz problem. Pozwoli to ustalić dalszy sposób postępowania oraz orientacyjny termin realizacji.
Praca wtryskiwacza Bosch Common Rail 04L130277AE jest wynikiem współdziałania układu elektrycznego, mechanicznego i hydraulicznego. Sterownik silnika wysyła sygnał sterujący, ale rzeczywista ilość wtryśniętego paliwa zależy również od ciśnienia, przebiegu otwierania i zamykania rozpylacza, temperatury paliwa oraz stanu elementów wewnętrznych.
Dlatego czasu elektrycznego sterowania wtryskiwaczem nie można bezpośrednio utożsamiać z czasem rzeczywistego przepływu paliwa przez otwory rozpylacza. Między sygnałem sterującym a rozpoczęciem i zakończeniem wtrysku występują zjawiska dynamiczne, które wpływają na ostateczną dawkę.
Q — dawka paliwa;
prail — ciśnienie w szynie;
tster — czas sterowania;
T — temperatura;
θ — parametry konstrukcyjne i stan zużycia.
ṁ — strumień masy paliwa;
Cd — współczynnik wypływu;
A — efektywna powierzchnia przepływu;
ρ — gęstość paliwa;
Δp — różnica ciśnień.
Wzory są modelami poglądowymi. Nie są fabryczną charakterystyką ani procedurą kalibracyjną wtryskiwacza 04L130277AE.
Po podaniu sygnału elektrycznego element sterujący wtryskiwacza nie powoduje natychmiastowego wypływu paliwa z rozpylacza. Najpierw zachodzą procesy elektromagnetyczne i hydrauliczne, które prowadzą do zmiany sił działających na iglicę.
Dopiero po spełnieniu odpowiednich warunków hydraulicznych iglica rozpylacza zaczyna się unosić, umożliwiając wypływ paliwa. Podobnie po zakończeniu sygnału sterującego rzeczywiste zamknięcie rozpylacza następuje z pewnym opóźnieniem.
W praktyce oznacza to, że:
początek wtrysku nie musi pokrywać się z początkiem impulsu elektrycznego;
koniec wtrysku nie musi pokrywać się z końcem impulsu;
czas rzeczywistego przepływu paliwa zależy od dynamiki zaworu sterującego i rozpylacza;
zużycie elementów wewnętrznych może zmieniać przebieg dawkowania mimo podobnych sygnałów sterujących.
Dwa wtryskiwacze sterowane takim samym impulsem elektrycznym i pracujące przy zbliżonym ciśnieniu mogą podawać różne dawki paliwa, jeżeli różnią się stanem zaworu sterującego, rozpylacza lub szczelnością wewnętrzną.
Różnice mogą być szczególnie istotne przy małych dawkach, dla których czas otwarcia rozpylacza i przebieg zjawisk przejściowych mają duże znaczenie. Z tego powodu ocena wtryskiwacza wymaga badań w odpowiednich punktach pracy, a nie wyłącznie sprawdzenia sygnału elektrycznego.
Ważne: Przedstawione modele służą do wyjaśnienia podstawowych zależności fizycznych. Nie są fabryczną charakterystyką wtryskiwacza 04L130277AE, nie określają jego dopuszczalnych parametrów i nie zastępują właściwej procedury diagnostycznej ani pomiarów na stanowisku probierczym.
Czy 04L130277AE jest numerem Bosch?
04L130277AE jest numerem OE. Zestawienia katalogowe wiążą go z oznaczeniami Bosch 0445110470 i 0445110471. Dokładny wariant należy potwierdzić przed doborem części.
Czy wtryskiwacz 04L130277AE jest piezoelektryczny?
Powiązana z tym numerem rodzina Bosch CRI2-20 wykorzystuje sterowanie elektromagnetyczne, a nie piezoelektryczne.
Czy Bosch 0445110470 i 0445110471 można stosować zamiennie?
Nie należy zakładać tego automatycznie. Zgodność trzeba sprawdzić w odpowiednim katalogu, z uwzględnieniem numeru OE, kodu silnika i w razie potrzeby VIN.
Czy wtryskiwacz 04L130277AE można regenerować?
Możliwość regeneracji zależy od stanu konkretnego egzemplarza, dostępności odpowiednich komponentów i właściwej technologii. Decyzję podejmuje się po diagnostyce.
Czy test przelewowy wystarczy do oceny wtryskiwacza?
Nie. Test przelewowy może ujawnić określone nieprawidłowości hydrauliczne, ale nie zastępuje kontroli dawek, szczelności i parametrów elektrycznych.
Czy po montażu wtryskiwacz trzeba kodować?
Zależy to od konkretnego systemu sterowania. Należy sprawdzić wymagania producenta pojazdu dotyczące kodu korekcyjnego, przypisania do cylindra i ewentualnej adaptacji.
Ile trwa diagnostyka i regeneracja?
Pawlik Diesel Service deklaruje standardowy czas realizacji 1–2 dni robocze. Termin zależy od zakresu prac i nie obejmuje automatycznie transportu.
Czy mogę wysłać wtryskiwacz Paczkomatem InPost?
Firma deklaruje korzystanie z Paczkomatów InPost oraz usług kurierskich InPost i DHL. Możliwość wysyłki zależy od wymiarów, masy i warunków przewozu.
Jaką gwarancję otrzymam na regenerowany wtryskiwacz?
Pawlik Diesel Service deklaruje 24 miesiące gwarancji bez limitu kilometrów na regenerowane wtryskiwacze. Szczegółowe warunki określa aktualna dokumentacja gwarancyjna firmy.
Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części
