Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Renault Rafale GDI DI 1.2 Turbo E Tech Full Plug In Hybrid już od 49 zł

W naszej pracowni wykonujemy kompleksową diagnostykę wtryskiwaczy benzynowych układów pośrednich MPI/PFI oraz bezpośrednich GDI/DI, a także konstrukcji oznaczanych m.in. FSI, TFSI, TSI czy EcoBoost. Badania prowadzimy na profesjonalnych stanowiskach probierczych, a procedurę dobieramy według technologii i numeru części.

W Renault Rafale 1.2 Turbo E-Tech Full Hybrid i Plug-In Hybrid stosowany jest bezpośredni wtrysk benzyny GDI/DI, dlatego diagnostykę wykonujemy według procedur przeznaczonych dla tego typu wtryskiwaczy.

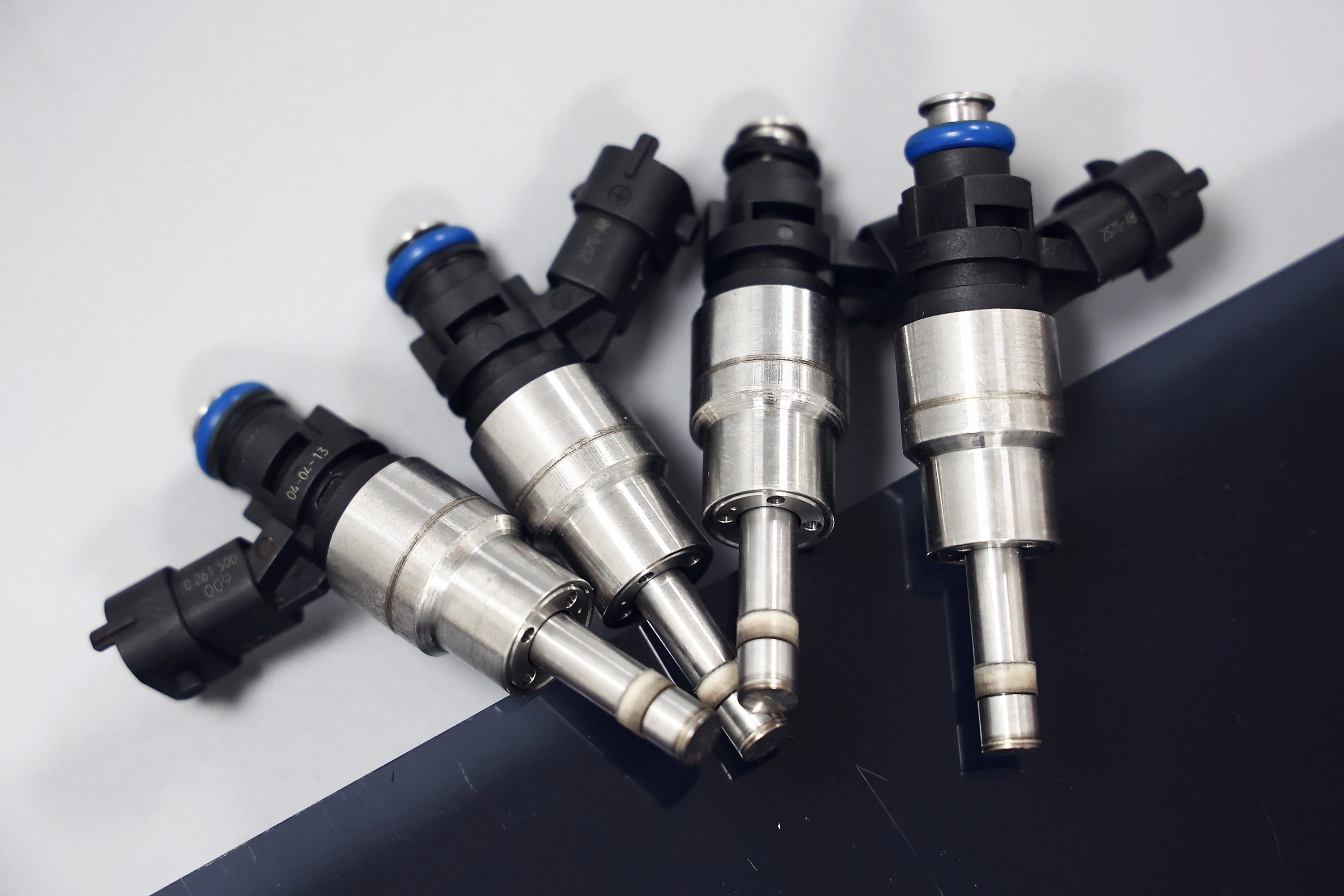

Jak badamy wtryskiwacze benzynowe Renault Rafale?

Kontrola elektryczna. Sprawdzamy właściwości elektryczne elementu zgodnie z jego konstrukcją. Orientacyjny wynik 3,1 Ω pokazuje formę pomiaru, ale nie jest wartością referencyjną dla Renault Rafale; jeżeli parametr elektryczny jest nieprawidłowy, samo czyszczenie nie usuwa jego przyczyny.

Próba szczelności. Kontrolujemy zamknięty wtryskiwacz pod warunkami przewidzianymi przez procedurę. W orientacyjnym przykładzie jedna sztuka pozostaje szczelna przez 100 s, a przy drugiej pierwsza kropla pojawia się po 61 s. Taka nieszczelność wtryskiwacza benzynowego wymaga osobnej oceny niezależnie od wielkości dawki.

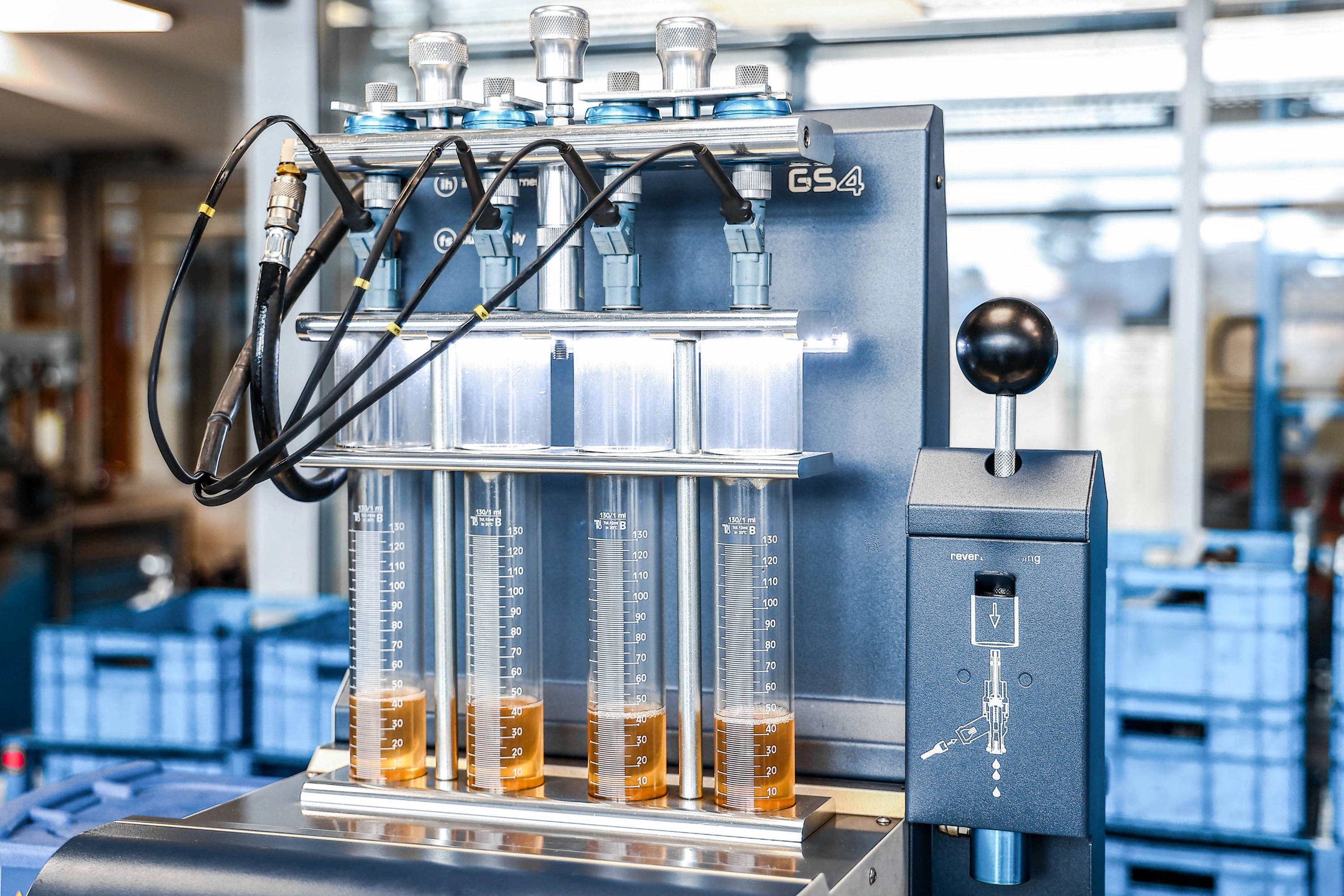

Pomiar dawkowania. Sprawdzamy objętość medium podaną w określonym czasie i warunkach. Orientacyjne 27,9 ml/25 s jest przykładem zapisu wyniku, a nie normą dla konkretnego numeru części.

Test dynamiczny. Wtryskiwacz wykonuje serię krótkich cykli sterowania. Taki test pokazuje zachowanie elementu w warunkach innych niż pojedyncze dłuższe otwarcie.

Powtarzalność dawkowania. Powtarzamy ten sam punkt bez zmiany warunków. Orientacyjny zestaw 27,3 / 28,1 / 27,5 / 28,0 ml wskazuje większy rozrzut niż seria 27,7 / 27,8 / 27,8 / 27,7 ml, mimo podobnej wartości średniej.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Minimalna dawka. Jeżeli przewiduje ją plan, sprawdzamy zachowanie przy krótkim wysterowaniu. Orientacyjne 5,2 / 5,3 / 5,2 ml pokazuje sposób oceny kilku kolejnych cykli.

Czas reakcji. W odpowiednich procedurach mierzymy reakcję elementu na sygnał sterujący. Przykładowe 0,69 ms interpretujemy wyłącznie względem właściwego typu wtryskiwacza i planu testowego.

Praca w różnych punktach testowych. Zmieniamy warunki zgodnie z procedurą, ponieważ element może zachowywać się prawidłowo w jednym zakresie, a wykazywać odchylenie w innym. Orientacyjny zapis 8,2 / 17,5 / 27,9 ml przedstawia trzy różne punkty pomiarowe, a nie charakterystykę referencyjną Renault Rafale.

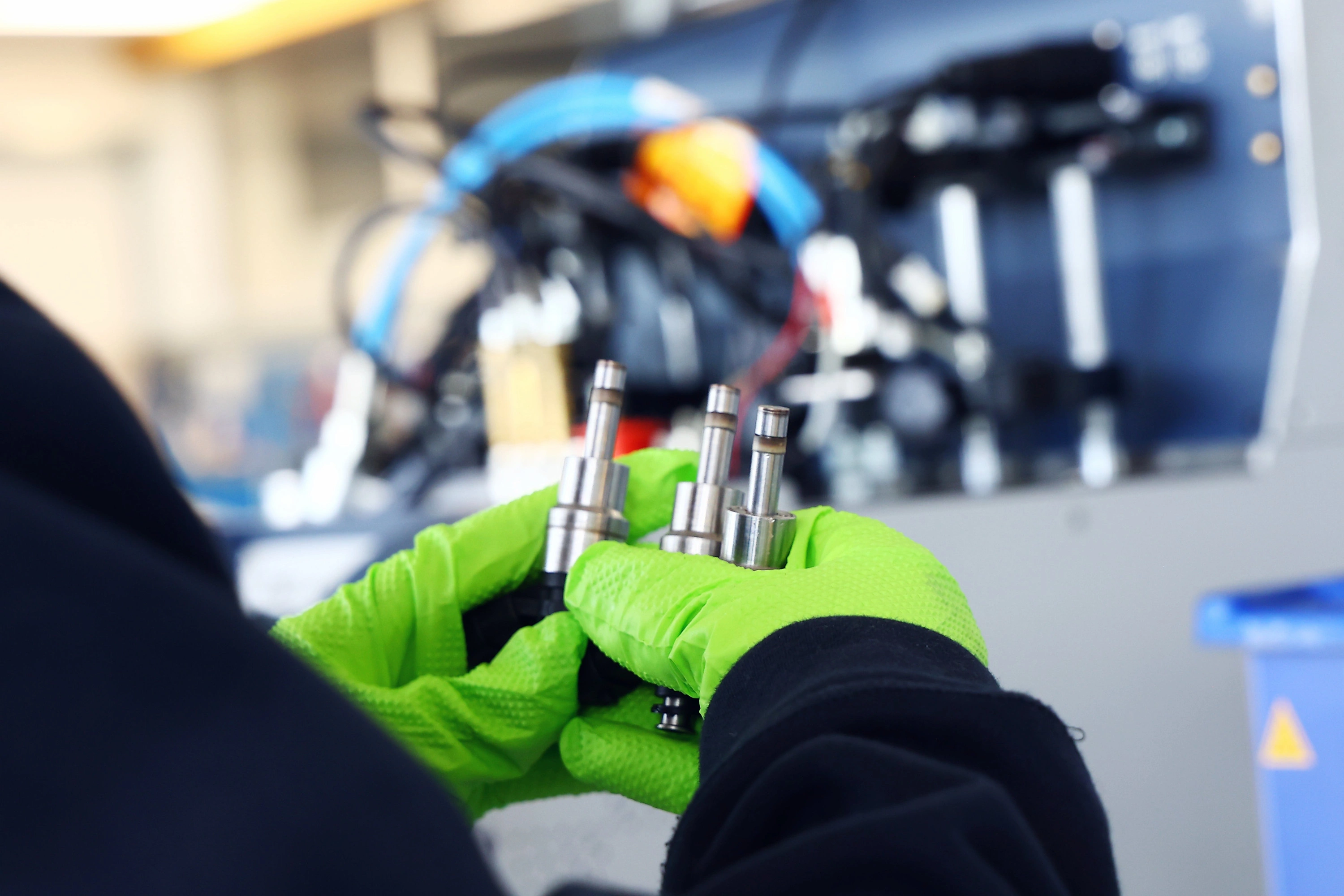

Ocena rozpylania. Obserwujemy sposób rozprowadzania medium. Sama prawidłowa ilość nie wystarcza, jeżeli struga jest zdeformowana albo występuje wyraźna asymetria.

Wynik początkowy pomaga nam także zdecydować, czego oczekiwać po czyszczeniu. Jeżeli odchylenie wynika głównie z osadów lub ograniczenia przepływu, parametry mogą się poprawić. Jeżeli pozostaje problem elektryczny, trwałe uszkodzenie mechaniczne albo nieszczelność niewrażliwa na proces czyszczenia, wynik końcowy pokaże brak odpowiedniej zmiany.

Dlaczego sprawdzamy każdą sztukę i cały komplet?

• poszczególne wtryskiwacze mogą różnić się stopniem zużycia i charakterystyką,
• sprawność jednej sztuki nie określa stanu pozostałych,
• zestawienie wyników ułatwia wykrycie odstającej dawki, szczelności, reakcji lub powtarzalności,
• badanie kompletu pokazuje, czy wszystkie elementy zachowują się podobnie w tych samych warunkach.

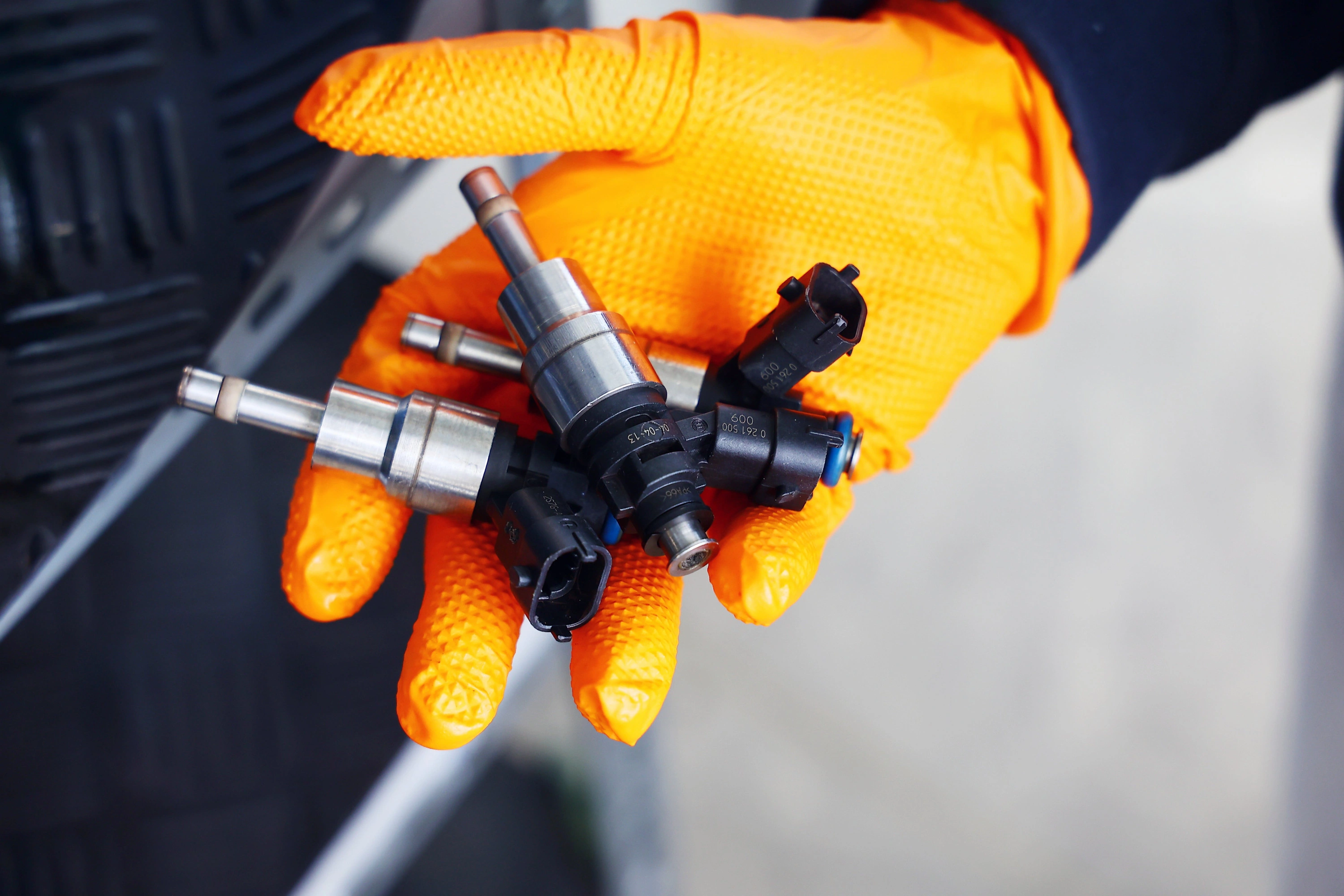

Jak przyjmujemy wtryskiwacze do diagnostyki?

Każde zlecenie rozpoczynamy od identyfikacji części. Dzięki temu program testowy oraz wyniki pozostają przypisane do właściwego elementu.

1. Odczytujemy numer katalogowy wtryskiwacza.
2. Ustalamy producenta i rodzaj układu.
3. Potwierdzamy technologię GDI/DI albo inną, jeżeli badamy część spoza Rafale.
4. Oglądamy korpus, końcówkę, króćce i złącze.
5. Zapisujemy widoczne uszkodzenia mechaniczne.
6. Wykonujemy właściwą kontrolę elektryczną.
7. Oznaczamy każdą sztukę i przypisujemy ją do zlecenia.

MPI/PFI a GDI/DI – dlaczego procedury są różne?

Czyszczenie wtryskiwaczy Renault Rafale

Proces rozpoczynamy dopiero po zapisaniu parametrów początkowych. Dzięki temu po czyszczeniu nie oceniamy części na podstawie wrażenia, lecz na podstawie zmiany konkretnych wyników.

• Czyszczenie wewnętrzne stosujemy do usuwania zanieczyszczeń i osadów z obszarów przepływu, jeżeli procedura danego elementu na to pozwala.
• Czyszczenie ultradźwiękowe wykonujemy w odpowiednich konstrukcjach, gdy ta metoda jest przewidziana dla badanego elementu.
• Po procesie ponownie uruchamiamy testy istotne dla wyniku początkowego i porównujemy dawkowanie, szczelność, powtarzalność oraz rozpylanie.

Nie rozbieramy wtryskiwaczy benzynowych i nie wymieniamy ich elementów wewnętrznych. Regeneracja oznacza u nas proces diagnostyczno-serwisowy obejmujący test wejściowy, odpowiednie czyszczenie i końcową weryfikację parametrów.

Carbon Zapp GDU.4R|X – diagnostyka GDI

Do profesjonalnego badania benzynowych wtryskiwaczy wykorzystujemy Carbon Zapp GDU.4R|X. Stanowisko jest przeznaczone do GDI oraz konwencjonalnych benzynowych EFI i pozwala testować do czterech odpowiednich wtryskiwaczy. Jego maksymalna możliwość ciśnieniowa wynosi 650 bar, ale konkretnego wtryskiwacza nie badamy automatycznie przy tej wartości — ciśnienie wynika z właściwego planu testowego.

W zależności od typu części i procedury kontrolujemy wydatek dynamiczny, dawkowanie, szczelność, stabilność kolejnych cykli oraz zachowanie przy zmienionych warunkach testowych. Czas reakcji analizujemy tam, gdzie wyposażenie i plan przewidują taki pomiar. Rozpylanie oceniamy podczas właściwej próby, a funkcje płukania wstecznego wykorzystujemy zgodnie z konstrukcją badanego elementu.

Dla toru dynamicznego XKM, jeżeli jest wykorzystywany w danej konfiguracji, producent podaje dokładność ±0,1%, powtarzalność ±0,05% oraz zakres 1–1000 ml/min. Dane te odnoszą się do konkretnego toru pomiarowego, a nie do każdej funkcji całego stanowiska.

Jak interpretujemy wyniki? Łączymy dane z urządzenia z wartościami właściwymi dla numeru części, procedurą programu i doświadczeniem technika. Element obsługujemy według konkretnej technologii, dlatego ten sam schemat nie jest automatycznie stosowany do wtryskiwaczy Bosch, Continental, Siemens VDO, Delphi czy Denso.

Co pokazuje porównanie przed i po czyszczeniu?

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie wykonujemy tylko w technologiach, które wykorzystują indywidualną charakterystykę wtryskiwacza. Dwie części o tym samym oznaczeniu mogą wykazywać niewielkie różnice w zmierzonych parametrach, dlatego w kompatybilnych konstrukcjach stanowisko określa właściwe dane i pozwala przygotować kod korekcyjny używany przez sterownik.

• mierzymy parametry wymagane przez odpowiednią procedurę,
• określamy charakterystykę konkretnej sztuki,
• generujemy kod tylko tam, gdzie dana technologia faktycznie go wykorzystuje,
• nie zakładamy, że każdy wtryskiwacz Renault Rafale wymaga kodowania.

Rewitalizacja elementów piezoelektrycznych. Wykonujemy ją jedynie w wybranych kompatybilnych konstrukcjach, gdy pozwala na to budowa elementu oraz wynik diagnostyki. Nie traktujemy jej jako obowiązkowego etapu dla każdego wtryskiwacza GDI.

Co przekazujemy po zakończeniu diagnostyki?

Po wykonaniu zlecenia klient otrzymuje konkretny wynik, a nie wyłącznie informację, że część została wyczyszczona:

• wyniki diagnostyki wejściowej i najważniejsze zmierzone parametry,
• rezultat próby szczelności oraz pomiarów dawkowania,
• czas reakcji, jeżeli przewidywał go plan,
• ocenę rozpylania i wynik testu po czyszczeniu,
• porównanie całego zestawu przy badaniu kilku sztuk,
• certyfikat z badania oraz indywidualny protokół parametrów,
• rezultat końcowej kontroli jakości,
• 24-miesięczną pisemną gwarancję bez limitu kilometrów.

Ile kosztuje sprawdzenie wtryskiwaczy?

Diagnostyka jednej sztuki kosztuje:

• wtrysk pośredni MPI/PFI – 45 zł netto,
• wtrysk bezpośredni GDI/DI – 103 zł netto.

W cenie diagnostyki wykonujemy test początkowy, czyszczenie i kontrolę końcową. W przypadku Renault Rafale GDI/DI stosujemy stawkę dotyczącą bezpośredniego wtrysku benzyny.

Odbiór kurierski wtryskiwaczy z całej Polski

Własne wtryskiwacze przyjmujemy bez konieczności osobistej wizyty. Organizujemy odbiór kurierski, wykonujemy diagnostykę i proces serwisowy, a po zakończeniu prac odsyłamy element pod wskazany adres. Korzystamy z DPD, InPost oraz dostawy do Paczkomatu, a dostępny nowy lub zregenerowany podzespół może zostać nadany nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas przewozu liczymy oddzielnie, a dostępność właściwego podzespołu może wpłynąć na termin przygotowania przesyłki.

Jak przygotować część do wysyłki? Zabezpiecz króćce, końcówkę i złącze oraz unieruchom wtryskiwacz wewnątrz paczki. Do przesyłki dołącz dane kontaktowe lub informacje umożliwiające przypisanie jej do zlecenia.

Jak wygląda zlecenie krok po kroku?

1. Przekazujesz numer wtryskiwacza lub VIN.
2. Organizujemy odbiór części.
3. Rejestrujemy i identyfikujemy każdą sztukę.
4. Wykonujemy test początkowy, czyszczenie i test końcowy.
5. Przekazujemy wynik oraz ewentualny zakres dalszej obsługi.
6. Odsyłamy własny wtryskiwacz albo dobrany podzespół.

STFT i LTFT – jak wtryskiwacze wpływają na korekty paliwowe?

• STFT jest krótkotrwałą korektą dawki wykonywaną na bieżąco przez sterownik.
• LTFT pokazuje długoterminową tendencję korekcji.
• Korekta dodatnia oznacza, że sterownik zwiększa obliczaną ilość paliwa.
• Korekta ujemna oznacza ograniczanie obliczanej dawki.

Orientacyjne STFT +3% nie oznacza automatycznie, że wtryskiwacz podaje o 3% za mało paliwa. Na korekty wpływa cały proces tworzenia mieszanki, dlatego podwyższone zużycie paliwa związane z wtryskiwaczami benzynowymi zawsze zestawiamy z wynikami rzeczywistych pomiarów.

Co powoduje problemy z wtryskiwaczami i jakie są skutki?

Przyczyny

• osady powstające w obszarze końcówki i niewielkich kanałów przepływowych,
• drobne zanieczyszczenia transportowane wraz z paliwem,
• stopniowe ograniczenie drożności bez całkowitego zablokowania przepływu,
• pogorszenie pracy części elektrycznej, także ujawniające się po wzroście temperatury,
• zużycie powierzchni odpowiadających za szczelne zamknięcie,
• zmiana geometrii lub stanu rozpylacza powodująca gorsze rozprowadzenie paliwa.

Możliwe skutki

• nierówna praca jednostki napędowej,
• zwiększone zużycie paliwa,
• szarpanie podczas zmiany obciążenia,
• spadek osiągów,
• nieprawidłowy skład mieszanki,
• większe obciążenie katalizatora.

W praktyce odchylenie może ujawnić się np. wydłużonym rozruchem rozgrzanego silnika po krótkim postoju, okresowym pogorszeniem płynności pracy po ponownym uruchomieniu albo błędem pojawiającym się dopiero po osiągnięciu temperatury roboczej. Kontrolka Check Engine przy usterkach wtryskiwaczy benzynowych jest sygnałem do diagnostyki, ale sama nie określa rodzaju uszkodzenia. Do rozstrzygnięcia potrzebny jest pomiar na stanowisku.

Jak jakość benzyny wpływa na wtryskiwacze? Podczas starzenia paliwa powstają produkty utleniania, które mogą sprzyjać tworzeniu osadów. Biokomponenty zwiększają znaczenie kontaktu paliwa z wilgocią, a drobne zanieczyszczenia mogą odkładać się w niewielkich kanałach. Efekt nie musi pojawić się nagle — przepływ i rozpylanie mogą pogarszać się stopniowo.

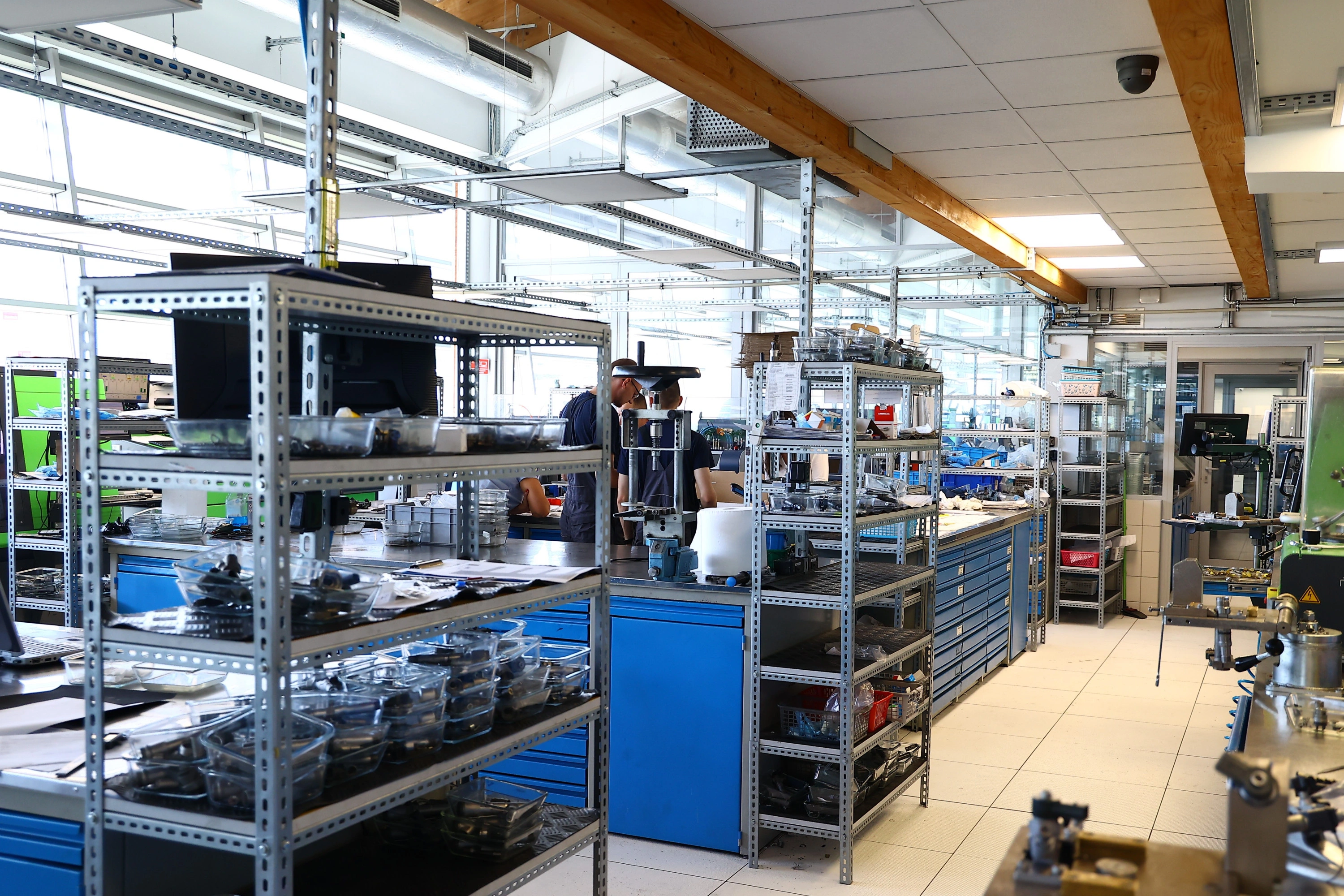

Dlaczego wykonujemy diagnostykę na specjalistycznym stanowisku?

Od ponad 30 lat zajmujemy się układami wtryskowymi i łączymy doświadczenie technika z pomiarem przed oraz po wykonaniu czynności serwisowych. Dysponujemy wydzielonymi stanowiskami do kolejnych etapów obsługi, systemem oznaczania przekazanych części oraz wyposażeniem do benzynowych układów MPI/PFI i GDI/DI.

W jednym zleceniu:

• przeprowadzamy test wejściowy i kontrolę końcową,
• wykonujemy wysokociśnieniowe badania GDI według właściwego planu,
• korzystamy z Carbon Zapp GDU.4R|X oraz innych stanowisk diagnostycznych,
• stosujemy płukanie i odpowiednie metody czyszczenia,
• wykonujemy funkcje kodowania wyłącznie w kompatybilnych konstrukcjach,
• dokumentujemy zmierzone parametry i wynik końcowy,
• zachowujemy identyfikację każdej sztuki przez cały proces,
• obsługujemy zlecenia wysyłkowe z całego kraju.

FAQ – wtryskiwacze benzynowe Renault Rafale

Czy poprawa jednego parametru po czyszczeniu wystarczy do uznania wtryskiwacza za sprawny?
Nie. Jeżeli np. poprawia się dawka, ale nadal pozostaje nieszczelność albo niestabilność kolejnych prób, analizujemy pozostałe odchylenia.

Czy dla wtryskiwacza Renault Rafale stosujemy zawsze maksymalne 650 bar stanowiska?
Nie. Jest to maksymalna możliwość urządzenia, a rzeczywiste warunki badania wynikają z procedury konkretnego numeru części.

Czy identyczne numery wtryskiwaczy gwarantują identyczne wyniki pomiarów?
Nie. Poszczególne sztuki mogą różnić się stopniem zużycia, zanieczyszczeniem i charakterystyką pracy, dlatego badamy je oddzielnie.

Co się dzieje, jeżeli po czyszczeniu odchylenie nadal występuje?
Zapisujemy wynik końcowy i określamy dalszy zakres obsługi. Nie powtarzamy procesu bez podstawy wynikającej z diagnostyki.

Czy przed wysłaniem części trzeba znać jej pełne oznaczenie?
Numer wtryskiwacza jest najbardziej przydatny, ale dobór i weryfikację zastosowania wykonujemy również na podstawie danych pojazdu lub VIN.

Sprawdzenie i regeneracja wtryskiwaczy Renault Rafale – kontakt

W Pawlik Diesel Service wykonujemy diagnostykę, czyszczenie i końcowe testy własnych wtryskiwaczy benzynowych Renault Rafale GDI/DI 1.2 Turbo E-Tech Full Hybrid i Plug-In Hybrid. Jeżeli część wymaga wymiany, sprawdzamy także dostępność odpowiedniego wtryskiwacza zregenerowanego lub nowego, a dobór wykonujemy według numeru części albo VIN. Organizujemy odbiór kurierski i wysyłkę w całej Polsce.
