W naszej pracowni wykonujemy diagnostykę, czyszczenie i weryfikację wtryskiwaczy benzynowych, zarówno pośredniego wtrysku MPI/PFI, jak i bezpośredniego GDI, FSI, TFSI, TSI czy EcoBoost. Korzystamy ze specjalistycznych stanowisk probierczych, indywidualnych testplanów oraz technik pomiarowych dostosowanych do konstrukcji badanego elementu.

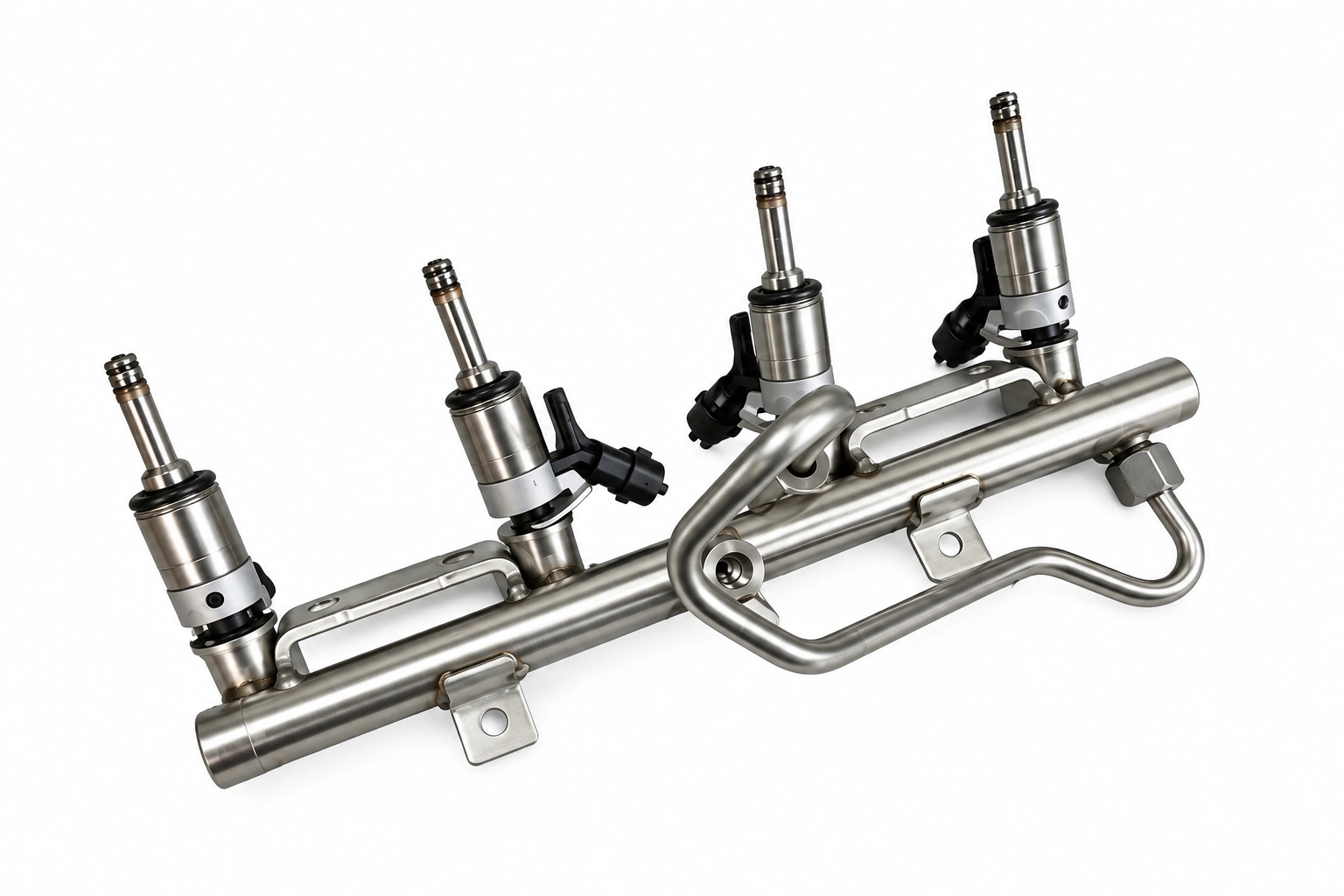

W DS 9 badamy cztery wysokociśnieniowe wtryskiwacze GDI, podające paliwo bezpośrednio do cylindrów.

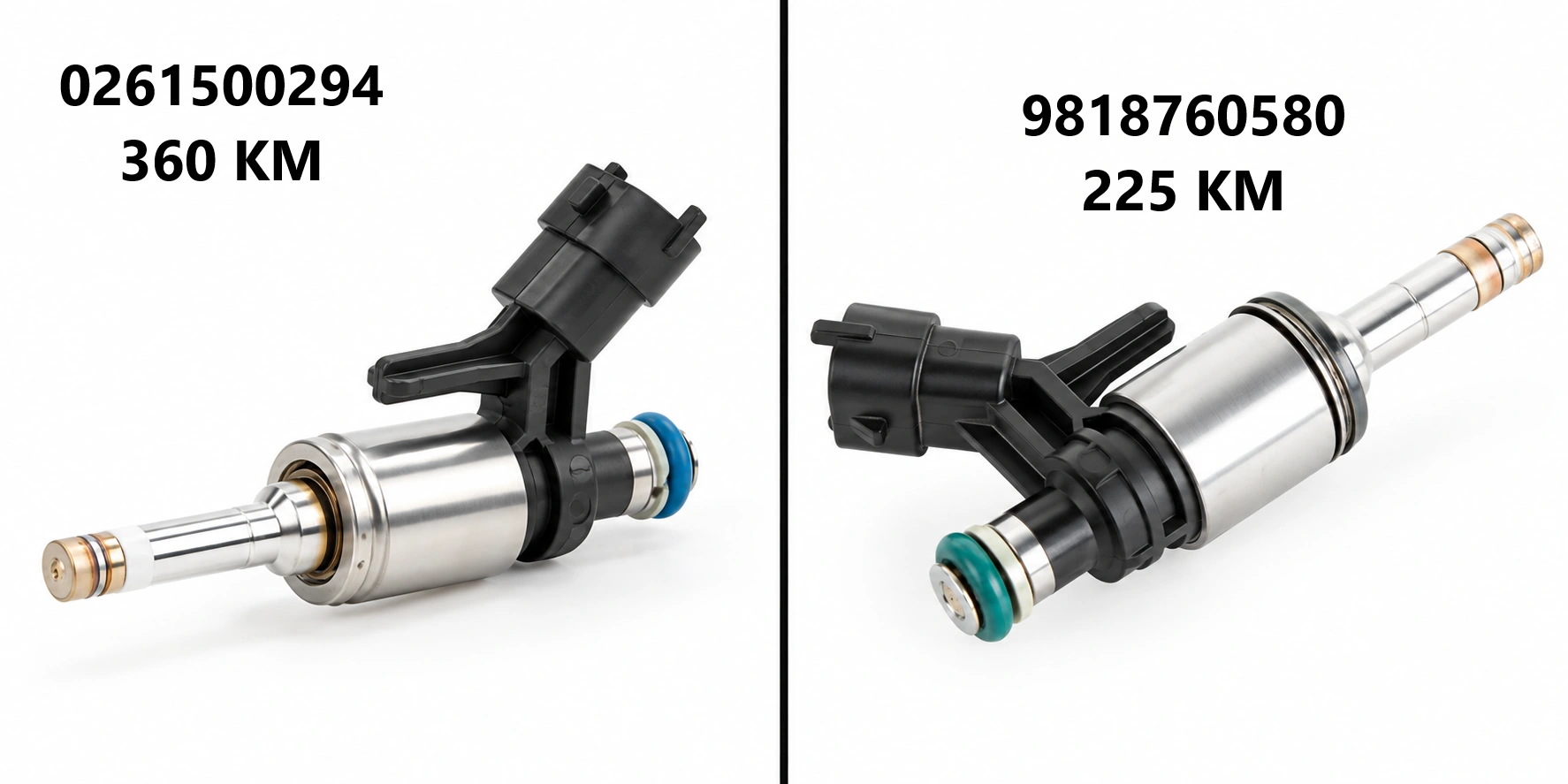

Jeden silnik 1.6, kilka konfiguracji napędu – identyfikacja wtryskiwaczy DS 9
W przypadku DS 9 sama pojemność silnika i oznaczenie wersji napędowej nie wystarczają do prawidłowego doboru wtryskiwacza. Poszczególne odmiany jednostki 1.6 mogą różnić się zastosowanymi podzespołami, ich charakterystyką oraz numerami katalogowymi. Dlatego przed rozpoczęciem diagnostyki ustalamy dokładne wykonanie układu paliwowego.
Podstawą identyfikacji jest numer wymontowanego wtryskiwacza, który pozwala sprawdzić jego producenta, specyfikację techniczną i zgodność z dokumentacją. Dodatkowo weryfikujemy kod silnika oraz numer VIN pojazdu. Ma to szczególne znaczenie, gdy samochód przeszedł wcześniejsze naprawy lub wymianę elementów układu wtryskowego.
Prawidłowe rozpoznanie części wpływa również na przebieg badań. Na podstawie jej oznaczeń dobieramy odpowiedni testplan, parametry sterowania, warunki ciśnieniowe i wartości referencyjne. Nie oceniamy różnych konstrukcji według jednej uniwersalnej procedury, nawet jeśli mają podobny wygląd i wymiary. Weryfikacja numerów jest równie ważna przy zakupie nowego lub zregenerowanego wtryskiwacza. Zgodność części potwierdzamy na podstawie danych technicznych i katalogowych, a nie wyłącznie podobieństwa zewnętrznego.
| Wersja silnikowa | Kod silnika | Moc | Układ wtryskowy |
|---|---|---|---|
011.6 PureTech 225 |
5GG / EP6FADTX | 225 KM – silnik benzynowy | Bezpośredni wtrysk GDI |
021.6 E-TENSE 225 |
DGZ / EP6FADTXHPD | 225 KM – moc systemowa; 180 KM – silnik benzynowy | Bezpośredni wtrysk GDI |
031.6 E-TENSE 250 |
DGY / EP6FADTXHP | 250 KM – moc systemowa; 200 KM – silnik benzynowy | Bezpośredni wtrysk GDI |
041.6 E-TENSE 4x4 360 |
DGS / EP6FADTXHPR | 360 KM – moc systemowa; 200 KM – silnik benzynowy | Bezpośredni wtrysk GDI |
Cztery wtryskiwacze podają paliwo do cylindrów – dlaczego badanie MPI nie wystarczy?
Silniki benzynowe 1.6 stosowane w powyższych odmianach DS 9 wykorzystują bezpośredni wtrysk paliwa. Oznacza to, że końcówka wtryskiwacza pracuje w obrębie komory spalania, a benzyna jest dostarczana pod wysokim ciśnieniem.
Nie jest to klasyczny układ MPI/PFI, w którym paliwo trafia do kanału dolotowego przed zaworem.
| Parametr | MPI/PFI – wtrysk pośredni | GDI – silniki DS 9 1.6 |
|---|---|---|
01Położenie wtryskiwacza |
Kanał lub kolektor dolotowy | Bezpośrednio przy komorze spalania |
02Miejsce podawania paliwa |
Przed zaworem dolotowym | Bezpośrednio do cylindra |
03Warunki ciśnieniowe |
Relatywnie niskie ciśnienie zasilania | Wysokie ciśnienie, zależne od warunków pracy |
04Praca końcówki |
Poza komorą spalania | W wysokiej temperaturze i w kontakcie z produktami spalania |
05Pomiar dawkowania |
Procedura właściwa dla wtrysku pośredniego | Wysokociśnieniowy testplan GDI |
06Ocena rozpylania |
Struga przeznaczona do kanału dolotowego | Geometria i atomizacja strugi wtrysku bezpośredniego |
07Typowe nieprawidłowości |
Zanieczyszczenie rozpylacza, ograniczony przepływ, nieszczelność | Osady na końcówce, zmiany rozpylania, błędna dawka, nieszczelność po zamknięciu |
W DS 9 nie stosujemy niskociśnieniowego badania MPI jako zamiennika pełnej diagnostyki GDI. Taki pomiar nie odtworzyłby właściwych obciążeń hydraulicznych ani sposobu pracy wtryskiwacza w warunkach przewidzianych dla bezpośredniego podawania benzyny. Przygotowujemy odpowiednie mocowanie, dobieramy sterowanie elektryczne i korzystamy z testplanu przypisanego do rozpoznanej konstrukcji.
Oznaczenia PureTech, THP i E-TENSE nie oznaczają obecności trzech różnych technologii wtrysku. W powyższych silnikach wspólną cechą jest benzynowy wtrysk bezpośredni, natomiast konkretne wykonanie elementów i warunki ich badań wymagają weryfikacji.
Od oznaczenia części do stanowiska probierczego – jak przyjmujemy wtryskiwacze DS 9?
- Identyfikacja i odczyt oznaczeń
Sprawdzamy numer katalogowy, oznaczenia producenta oraz dostępne informacje o konstrukcji. Ustalamy, do jakiego rodzaju układu wtryskowego należy element i jaki sposób sterowania jest dla niego właściwy. - Oględziny korpusu i końcówki
Oceniamy stan zewnętrzny, obszar rozpylacza, przyłączy oraz miejsc mocowania. Szukamy uszkodzeń mechanicznych, deformacji, śladów korozji i zanieczyszczeń mogących wpływać na dalsze badanie. - Weryfikacja części elektrycznej
Sprawdzamy stan złącza i podstawowe parametry elektryczne. Nie kwalifikujemy elementu do pełnego badania hydraulicznego bez uwzględnienia jego budowy i ewentualnych uszkodzeń elektrycznych. - Dobór procedury
Na podstawie identyfikacji dobieramy adaptery, sposób sterowania i właściwy testplan. Przygotowujemy stanowisko do pomiarów odpowiednich dla danej konstrukcji GDI. - Oznaczenie i zachowanie kompletności
Elementy jednego zestawu pozostają rozpoznawalne przez cały proces diagnostyki, czyszczenia i kontroli końcowej. Stosujemy system oznaczania oraz segregowania części, aby wyniki każdego wtryskiwacza można było jednoznacznie powiązać z badanym egzemplarzem.
Carbon Zapp GTBR-X – szczegółowa weryfikacja czterech wtryskiwaczy GDI DS 9
Na stanowisku Carbon Zapp GTBR-X wykonujemy wieloetapowe badanie wtryskiwaczy benzynowych wysokiego ciśnienia. W przypadku DS 9 1.6 możemy jednocześnie kontrolować cztery elementy odpowiadające czterem cylindrom silnika. GTBR-X jest specjalistycznym stanowiskiem czterokanałowym. Korzystamy z czterech niezależnych torów pomiarowych wyposażonych w cztery przepływomierze, dzięki czemu uzyskujemy dane dla każdego elementu i porównujemy komplet w jednakowych warunkach.
W naszej pracowni wykorzystujemy tę aparaturę do obsługi różnych konstrukcji wtryskiwaczy GDI, występujących między innymi pod markami Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli.
Maksymalne ciśnienie techniczne stanowiska GTBR-X wynosi 1200 bar. Rzeczywiste nastawy dobieramy według testplanu konkretnego numeru wtryskiwacza, bez przekraczania warunków przewidzianych dla jego konstrukcji.
Sprawdzenie elektryczne przed pomiarem przepływu
Zanim ocenimy ilość podawanego medium, weryfikujemy elektryczną część wtryskiwacza. Na GTBR-X, zależnie od typu elementu, badamy rezystancję, indukcyjność i pojemność oraz sprawdzamy możliwość występowania zwarcia do masy.
W przypadku konstrukcji elektromagnetycznych parametry uzwojenia mają znaczenie dla prawidłowego wytwarzania pola magnetycznego i pracy mechanizmu otwierającego. Odchylenia elektryczne mogą prowadzić do nieprawidłowej reakcji na sygnał sterujący, nawet jeśli podczas pojedynczego pomiaru ilość podanego medium wydaje się odpowiednia. W konstrukcjach piezoelektrycznych kontrolujemy parametry właściwe dla zastosowanego elementu wykonawczego. Nie stosujemy identycznych kryteriów do cewki elektromagnetycznej i stosu piezoelektrycznego.
Kontrola elektryczna ma również znaczenie bezpieczeństwa diagnostycznego. Uszkodzonego elektrycznie elementu nie oceniamy wyłącznie na podstawie przepływu, ponieważ niestabilne sterowanie może ujawniać się dopiero w kolejnych cyklach.
Oddzielamy wycieki zewnętrzne od nieszczelności rozpylacza
Na GTBR-X kontrolujemy szczelność zewnętrzną korpusu, połączeń i obszarów, przez które medium robocze mogłoby wydostawać się poza przewidzianą drogę przepływu.
- Wyciek zewnętrzny może oznaczać problem dotyczący obudowy albo uszczelnienia połączenia. Nie należy utożsamiać go z nieszczelnością końcówki, ponieważ są to dwa odmienne rodzaje nieprawidłowości.
- Następnie sprawdzamy zachowanie rozpylacza po zakończeniu sterowania. Kontrolujemy, czy po zamknięciu nie występuje kapanie, sączenie lub inny niekontrolowany przepływ medium.
Wtryskiwacz może podawać właściwą ilość paliwa podczas otwarcia, a jednocześnie nie zachowywać wymaganej szczelności po jego zakończeniu. Dlatego oba badania analizujemy oddzielnie.
Pełne obciążenie, bieg jałowy i małe dawki – kilka pomiarów zamiast jednego
Przy diagnozowaniu wtryskiwaczy DS 9 szczególnie ważne jest zachowanie elementów przy zmieniającym się zapotrzebowaniu na paliwo. Na GTBR-X wykonujemy pomiary dawkowania w kilku punktach pracy. W zależności od konstrukcji oraz dostępnego testplanu wykorzystujemy procedury odpowiadające pełnemu obciążeniu, dawce emisyjnej, biegowi jałowemu oraz małym dawkom.
Stanowisko obsługuje również badania dawek pilotażowych, dotrysków i sekwencji wielokrotnych wtrysków. Zakres dobieramy do rzeczywistego sposobu pracy badanego wtryskiwacza. Analiza obejmuje nie tylko wartość dawki, ale również jej zachowanie po zmianie warunków. Przykładowo element może prawidłowo dawkować medium w punkcie odpowiadającym większemu obciążeniu, a wykazywać odchylenia przy krótkich impulsach sterujących. W innej sytuacji wyniki małych dawek mogą być zgodne, podczas gdy zwiększenie czasu otwarcia ujawni problem z przepływem.
Sprawdzamy zatem:
- ilość podawanego medium w przewidzianych punktach pomiarowych;
- stabilność dawkowania podczas kolejnych cykli;
- reakcję na zmianę czasu sterowania;
- zachowanie przy różnych warunkach obciążenia;
- różnice pomiędzy czterema wtryskiwaczami;
- zgodność wyników z wartościami odniesienia właściwego testplanu.
W DS 9 E-TENSE ocena ma szczególne znaczenie przy pracy jednostki spalinowej na małym obciążeniu i podczas zmian zapotrzebowania na paliwo. Nieprawidłowość widoczna wyłącznie w wybranym punkcie pracy mogłaby zostać przeoczona podczas jednego, uproszczonego pomiaru.
Powtarzalność dawkowania – czy kolejne cykle dają ten sam wynik?
Wykonujemy kolejne cykle pomiarowe, aby sprawdzić, czy wtryskiwacz zachowuje stabilność. Nie wystarczy stwierdzenie, że raz podał właściwą ilość medium. Istotne jest również, czy zbliżony wynik pojawia się ponownie w takich samych warunkach.
Porównujemy odchylenia kolejnych pomiarów, stabilność reakcji oraz różnice pomiędzy elementami zestawu. Jeżeli jeden wtryskiwacz wykazuje większe wahania niż pozostałe, poddajemy jego wynik dodatkowej analizie. Prawidłowa średnia dawka nie zawsze ujawnia problem z niestabilnym podawaniem paliwa.
Zmiana ciśnienia może ujawnić ukrytą nieprawidłowość
W bezpośrednim wtrysku benzyny ciśnienie robocze jest istotnym parametrem wpływającym na przepływ oraz sposób rozpylania. Na GTBR-X badamy elementy w kilku odpowiednio dobranych warunkach ciśnieniowych, jeżeli przewiduje to procedura właściwa dla konkretnej konstrukcji. Może zdarzyć się, że element uzyska prawidłowy wynik przy jednym ciśnieniu, ale po zmianie parametrów pojawi się odchylenie dawkowania, nieszczelność lub pogorszenie stabilności. Taką różnicę uwzględniamy przy interpretacji wyników całego badania.
Pomiar czasu reakcji RSP – kiedy podobne dawki nie oznaczają podobnej pracy?
Kontrolujemy czas odpowiedzi wtryskiwacza na sygnał sterujący, wykorzystując odpowiednią procedurę i wyposażenie pomiarowe RSP. Badamy szybkość reakcji oraz jej powtarzalność podczas kolejnych cykli. Jeżeli procedura obejmuje oddzielną ocenę faz otwierania i zamykania, uwzględniamy również te informacje. Pomiar czasu reakcji pomaga znaleźć element, który podaje ilość medium zbliżoną do pozostałych, ale reaguje na sterowanie z opóźnieniem.
W czterocylindrowym silniku DS 9 różnica w zachowaniu jednego wtryskiwacza może mieć znaczenie dla równomierności spalania. Samo wyrównanie ilości paliwa nie zawsze oznacza bowiem identyczny moment rozpoczęcia jego podawania.
Obserwacja strugi podczas pracy wtryskiwacza
W trakcie badania obserwujemy sposób rozpylania medium. Zwracamy uwagę na kierunek strugi, jej kształt, rozdrobnienie oraz widoczne różnice pomiędzy wtryskiwaczami. Sprawdzamy, czy nie występują pojedyncze skoncentrowane strużki, nierównomierne rozpylanie lub kapanie z końcówki. Nieprawidłowy obraz rozpylania może wskazywać na zabrudzenie otworów, zużycie rozpylacza albo zakłócenie działania jego wewnętrznych elementów.
Dwa wtryskiwacze, które w pomiarze ilościowym osiągnęły podobny wynik, nie muszą tworzyć jednakowej strugi. Dlatego ocenę wizualną traktujemy jako ważne uzupełnienie danych przepływowych.
Cztery kanały pomiarowe – porównujemy cały zestaw DS 9
Silniki benzynowe 1.6 w DS 9 są czterocylindrowe, dlatego standardowy komplet składa się z czterech wtryskiwaczy. Na GTBR-X badamy je równocześnie, zachowując niezależny pomiar dla każdego elementu.
Takie zestawienie ma istotne znaczenie diagnostyczne. Pozwala rozpoznać różnice w dawkowaniu i stabilności, sprawdzić zachowanie rozpylaczy oraz porównać czas reakcji w podobnych warunkach. Jeżeli jeden wtryskiwacz wyraźnie odbiega od trzech pozostałych, analizujemy, czy różnica wynika z jego nieprawidłowej pracy, czy też z warunków pomiaru i dopuszczalnego rozrzutu charakterystyk.
Nie zakładamy jednocześnie, że trzy zbliżone wyniki automatycznie potwierdzają sprawność trzech elementów. Każdy z nich musi spełniać wymagania właściwego badania.
CloudX i testplany – numer części decyduje o przebiegu diagnostyki
Przed uruchomieniem badań weryfikujemy oznaczenie wtryskiwacza i dostępność odpowiedniego testplanu w systemie stanowiska.
W pracy z aparaturą Carbon Zapp wykorzystujemy środowisko CloudX, które zapewnia dostęp do aktualizowanych danych diagnostycznych, obsługę protokołów i informacje o dostępnych procedurach. CloudX nie jest wyłącznie programem do zapisywania wyników. Stanowi element połączonego środowiska diagnostycznego, w którym aktualizacje bazy i oprogramowania wspierają prawidłowy dobór badań.
Końcowa kontrola na GTBR-X
Po przeprowadzeniu czynności czyszczących wykonujemy ponowną diagnostykę w porównywalnych warunkach.
Wracamy do parametrów elektrycznych, szczelności, dawkowania, stabilności, powtarzalności oraz czasu reakcji i rozpylania w zakresie przewidzianym dla konkretnego elementu. Zestawiamy również wyniki całego kompletu.
Końcowa ocena opiera się na danych pomiarowych i wymaganiach testplanu. Sam wygląd oczyszczonego wtryskiwacza nie jest podstawą do uznania go za sprawny.
Stanowiska uzupełniające diagnostykę GDI
- W naszej pracowni korzystamy również z urządzenia Hartridge Excalibur, na którym wykonujemy diagnostykę wtryskiwaczy benzynowych GDI i PFI oraz analizę rozpylania.
- Carbon Zapp GDU.4R wykorzystujemy przy badaniu i obsłudze wtryskiwaczy benzynowych bezpośredniego wtrysku.
- Na Carbon Zapp GS4/10 sprawdzamy przede wszystkim konstrukcje benzynowe wymagające odpowiednich procedur niskociśnieniowych, w tym MPI/PFI.
Zakres badań dobieramy do konkretnego elementu i dostępnego wyposażenia. Różne stanowiska wykorzystujemy jako uzupełniające się narzędzia diagnostyczne, a nie jako zamienniki jednej procedury dla wszystkich konstrukcji. Dzięki temu badamy wtryskiwacze zgodnie z wymaganiami ich układu zasilania.
Cztery zgodne dawki w DS 9 – dlaczego wynik nadal może wymagać dalszej analizy?
Wynik dawkowania informuje o ilości medium podanej podczas określonego cyklu. Nie pokazuje jednak wszystkich właściwości wpływających na prawidłowe tworzenie mieszanki paliwowo-powietrznej.
W silnikach z wtryskiem bezpośrednim znaczenie ma również to, w jaki sposób paliwo opuszcza rozpylacz.
| Parametr | Co sprawdzamy? | Znaczenie diagnostyczne |
|---|---|---|
01Wielkość dawki |
Ilość medium w określonych warunkach | Charakterystyka przepływu w danym punkcie pracy |
02Geometria strugi |
Kształt i rozkład rozpylania | Sposób podawania paliwa do komory spalania |
03Kierunek i symetria |
Ułożenie i równomierność strugi | Widoczne odchylenia rozpylania |
04Atomizacja |
Stopień rozdrobnienia medium | Wpływ na tworzenie mieszanki |
05Powtarzalność |
Zgodność kolejnych cykli | Stabilność działania wtryskiwacza |
06Szczelność po zamknięciu |
Kapanie, sączenie i niekontrolowany przepływ | Wykrywanie nieszczelności niezależnej od dawki |
07Nieprawidłowe strużki |
Lokalne zaburzenia rozpylania | Możliwy ślad zabrudzenia lub uszkodzenia końcówki |
Jeżeli wszystkie cztery wtryskiwacze DS 9 podają podobną ilość medium, ale jeden z nich ma wyraźnie zaburzony obraz rozpylania, nie uznajemy automatycznie całego kompletu za sprawny. Podobnie postępujemy w przypadku nieszczelności po zamknięciu. Dobre dawkowanie podczas otwarcia nie eliminuje ryzyka niekontrolowanego przepływu w chwili, kiedy wtryskiwacz powinien pozostawać zamknięty.
Ostateczną ocenę opieramy na połączeniu pomiarów ilościowych, obserwacji rozpylania, kontroli szczelności i stabilności pracy.
Czyszczenie wtryskiwaczy DS 9 – porównujemy parametry przed wykonaniem usługi i po niej
Celem czyszczenia jest usunięcie zanieczyszczeń, które ograniczają przepływ, zakłócają formowanie strugi lub wpływają na pracę mechanizmu rozpylacza.
W zależności od konstrukcji i stanu części stosujemy odpowiednie metody czyszczenia, w tym płukanie wsteczne i procedury wykorzystujące środki czyszczące. Skuteczność wykonanych czynności oceniamy na podstawie ponownego testu. Porównujemy wyniki z wartościami referencyjnymi konkretnego wtryskiwacza, uwzględniając procedurę badania oraz doświadczenie technika.
| Badanie / parametr | Wynik przed i po czyszczeniu | Co oznacza wynik? |
|---|---|---|
01Szczelność rozpylacza |
Przed: sączenie po zamknięciu. Po: brak widocznego sączenia. | Poprawa nie zwalnia z kontroli według testplanu. |
02Dawkowanie |
Przed: dawka poza wartością odniesienia. Po: wynik bliższy wymaganemu zakresowi. | Potwierdzamy zgodność w danym punkcie pracy. |
03Powtarzalność |
Przed: rozbieżne cykle. Po: bardziej zbliżone wyniki. | Mniejszy rozrzut oznacza poprawę stabilności. |
04Czas reakcji |
Przed: opóźniona odpowiedź. Po: bez istotnej zmiany. | Czyszczenie nie usunęło tego odchylenia. |
05Rozpylanie |
Przed: nierównomierna struga. Po: większa równomierność. | Wynik zestawiamy z pozostałymi parametrami. |
06Parametry elektryczne |
Przed: zgodne z wymaganiami. Po: bez istotnej zmiany. | Czyszczenie nie musi zmieniać sprawnej części elektrycznej. |
07Stabilność w różnych warunkach |
Przed: odchylenie w jednym punkcie. Po: brak lub mniejsze odchylenie. | Ocenie podlegają wszystkie wymagane punkty testu. |
Kodowanie wtryskiwaczy DS 9 a adaptacja sterownika – dwie różne czynności
Kodowanie wtryskiwacza polega na przypisaniu sterownikowi informacji o indywidualnej charakterystyce elementu, jeżeli producent danej konstrukcji przewidział takie rozwiązanie. W systemach wykorzystujących kody korekcyjne parametry wtryskiwacza ustala się na podstawie odpowiednich badań, a następnie według algorytmu właściwego dla danego typu wyznacza się kod. Dane te służą sterownikowi do uwzględnienia różnic pomiędzy elementami podczas realizowania dawki. Prawidłowo zastosowana korekcja może mieć znaczenie dla stabilności biegu jałowego, emisji spalin, zużycia paliwa i kultury pracy silnika.
Rozróżniamy trzy czynności:
- Kodowanie – wpisanie przewidzianych przez producenta danych identyfikacyjnych lub korekcyjnych elementu.
- Adaptacja – procedura dopasowania parametrów działania układu sterowania do aktualnych warunków pracy.
- Kasowanie wartości wyuczonych – usunięcie zapisanych wcześniej korekt, jeżeli przewiduje to określona procedura serwisowa.
Rewitalizacja elementów piezoelektrycznych w wybranych konstrukcjach
W naszej pracowni wykonujemy również czynności służące przywracaniu właściwości elementów piezoelektrycznych w konstrukcjach przewidzianych do takiej obsługi. Najpierw sprawdzamy budowę wtryskiwacza, parametry elektryczne i wyniki diagnostyki. Jeżeli stan elementu oraz technologia producenta dopuszczają rewitalizację, stosujemy odpowiednią procedurę, a następnie przeprowadzamy ponowne badania.
Wtryskiwacze 1.6 PureTech po demontażu – uszczelnienie decyduje o prawidłowym montażu
Wtryskiwacz bezpośredniego wtrysku benzyny wymaga właściwego uszczelnienia w miejscu osadzenia w głowicy. Nieprawidłowy montaż może doprowadzić do nieszczelności, mimo że sam element uzyskał pozytywny wynik diagnostyki na stanowisku probierczym. Podczas przygotowania wtryskiwaczy do ponownej instalacji zwracamy uwagę na:
- stan powierzchni osadzenia i czystość gniazda;
- właściwe uszczelnienia przewidziane dla numeru części;
- kontrolę i wymianę elementów jednorazowego użytku;
- prawidłowe przygotowanie pierścieni uszczelniających;
- wykorzystanie odpowiednich narzędzi montażowych;
- sposób osadzenia i zamocowania elementu w głowicy.
Jeżeli zastosowano uszczelnienie komory spalania wykonane z PTFE, jego prawidłowe założenie i nadanie odpowiedniego wymiaru wymaga właściwej procedury oraz narzędzi. Nie należy montować takiego pierścienia dowolną metodą ani ponownie używać elementów, których wymianę przewiduje producent. Dobór uszczelnień i kolejność czynności ustalamy według kodu silnika, numeru wtryskiwacza i dokumentacji DS Automobiles. Nie stosujemy jednego uniwersalnego momentu dokręcania ani identycznej procedury montażowej do wszystkich odmian jednostki 1.6.
Dokumentacja diagnostyki – jakie informacje przekazujemy po badaniu?
Po zakończeniu obsługi klient otrzymuje informacje dotyczące rzeczywistego stanu przebadanych wtryskiwaczy oraz wyników przeprowadzonych czynności.
- Wynik diagnostyki – informację o stanie każdego sprawdzonego elementu i rezultacie wykonanych badań.
- Zestawienie parametrów pomiarowych – wartości uzyskane podczas prób odpowiednich dla konkretnej konstrukcji.
- Wynik kontroli szczelności – ocenę wycieków zewnętrznych i zachowania rozpylacza po zamknięciu.
- Wyniki dawkowania – dane z poszczególnych punktów pracy przewidzianych testplanem.
- Kontrolę czasu reakcji – wyniki badania RSP, jeśli pomiar był wykonywany.
- Ocenę rozpylania – informacje o sposobie tworzenia strugi i zauważonych nieprawidłowościach.
- Porównanie przed czyszczeniem i po nim – zestawienie zmian parametrów oraz ocenę skuteczności czynności serwisowych.
- Porównanie kompletu – analizę różnic pomiędzy wtryskiwaczami, jeżeli dostarczono kilka elementów.
- Indywidualny protokół parametrów – dokumentację wyników przypisaną do badanego elementu.
- Certyfikat z badania – potwierdzenie przeprowadzonej procedury diagnostycznej.
- Potwierdzenie kontroli jakości – informację o końcowej weryfikacji po wykonaniu usługi.
- Pisemną gwarancję – na wykonane usługi objęte gwarancją udzielamy 24 miesięcy ochrony bez limitu kilometrów, zgodnie z jej warunkami.
Cena diagnostyki wtryskiwaczy benzynowych DS 9 w naszym serwisie
Koszt usługi zależy od rodzaju układu wtryskowego.
| Rodzaj wtrysku | Cena netto / 1 sztukę |
|---|---|
|
01
Benzynowy wtrysk pośredni MPI/PFI
|
45 zł |
|
02
Benzynowy wtrysk bezpośredni GDI
|
103 zł |
Zakres diagnostyki obejmuje test wstępny, czyszczenie i kontrolę końcową. Przed kontaktem telefonicznym warto przygotować numer wymontowanego wtryskiwacza, dane samochodu i numer VIN. Na tej podstawie weryfikujemy właściwy element oraz dostępność części.
Diagnostyka wtryskiwaczy bez przyjazdu do serwisu – obsługujemy zlecenia z całej Polski
Nie trzeba osobiście dostarczać wtryskiwaczy do naszej pracowni. Cały proces przyjęcia, diagnostyki, czyszczenia i odesłania części realizujemy również wysyłkowo - organizujemy odbiór kurierski oraz obsługujemy klientów z dowolnego miejsca w Polsce. Przyjmujemy własne wtryskiwacze do sprawdzenia i regeneracji, a po uzgodnieniu zamówienia wysyłamy również dostępne części nowe lub zregenerowane.
Korzystamy z usług przewoźników DPD i InPost, w tym z możliwości nadawania przesyłek przez Paczkomaty. Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczony jest oddzielnie. W przypadku zamawiania podzespołów termin wysyłki zależy również od ich dostępności, a część znajdującą się na stanie możemy wysłać nawet w ciągu 24 godzin.
Po indywidualnych ustaleniach z naszymi konsultantami, jesteśmy w stanie nadać podzespoły również za granicę.
Przed zapakowaniem wtryskiwaczy należy zabezpieczyć króćce i przyłącza przed zabrudzeniem oraz przypadkowym uszkodzeniem. Elementy trzeba unieruchomić w paczce i dołączyć dane kontaktowe lub numer zlecenia, aby możliwe było ich jednoznaczne przypisanie.
Jak realizujemy zlecenie wysyłkowe?
- Weryfikujemy część – na podstawie numeru wtryskiwacza, danych pojazdu lub VIN ustalamy odpowiedni zakres obsługi.
- Organizujemy odbiór przesyłki – uzgadniamy sposób przekazania części i odbieramy je za pośrednictwem przewoźnika.
- Przeprowadzamy badania – wykonujemy kontrolę wejściową, czyszczenie oraz ponowny test na odpowiednim stanowisku.
- Przekazujemy wyniki – informujemy o stanie elementów i rezultacie przeprowadzonych pomiarów.
- Ustalamy dalsze czynności – jeśli diagnostyka wykaże trwałą usterkę, omawiamy zasadność naprawy lub wymiany części.
- Odsyłamy podzespoły – wysyłamy przebadane wtryskiwacze albo odpowiednio dobraną część nową bądź zregenerowaną.
DS 9 szarpie po uruchomieniu silnika spalinowego – czy winne są wtryskiwacze?
W odmianach E-TENSE można zauważyć zmianę kultury pracy podczas przejścia z napędu elektrycznego na benzynowy. Jeżeli uruchomieniu silnika towarzyszy chwilowa nierówna praca, drgania albo szarpnięcie, nie oznacza to automatycznie uszkodzenia wtryskiwacza. W pierwszej kolejności trzeba rozróżnić zachowanie wynikające ze strategii pracy układu hybrydowego od rzeczywistego wypadania zapłonów, nieprawidłowej mieszanki lub zakłóceń spalania.
W DS 9 1.6 szczególną uwagę zwracamy na sytuacje, w których:
- silnik spalinowy pracuje nierówno po uruchomieniu;
- podczas przyspieszania występują szarpnięcia;
- pojawiają się błędy wypadania zapłonów;
- samochód zużywa więcej benzyny niż wcześniej w porównywalnych warunkach;
- jednostka spalinowa ma ograniczoną dynamikę;
- sterownik sygnalizuje nieprawidłowy skład mieszanki;
- praca silnika na biegu jałowym jest niestabilna.
Wersje hybrydowe wymagają dodatkowo uwzględnienia momentu wystąpienia objawu. Jeżeli problem pojawia się wyłącznie podczas uruchamiania silnika benzynowego, analizujemy również warunki jego rozruchu, temperaturę, ciśnienie paliwa, układ zapłonowy i sposób sterowania napędem.
Sam objaw nie jest jeszcze diagnozą. Nierówna praca może wynikać z niesprawnego wtryskiwacza, ale również z problemów z zapłonem, ciśnieniem paliwa, dolotem lub sterowaniem silnika. Właśnie dlatego przed wymianą części wykonujemy profesjonalne badanie, które pozwala zweryfikować jej rzeczywisty stan i odróżnić usterkę wtryskiwacza od innych możliwych przyczyn.
Osady, zanieczyszczona benzyna i zużycie końcówki – co zakłóca dawkowanie?
Nieprawidłowości pracy wtryskiwacza nie zawsze zaczynają się od jego całkowitego zablokowania. Często pierwszym problemem jest niewielkie ograniczenie przepływu albo zmiana sposobu rozpylania paliwa. W silnikach GDI istotny wpływ ma stan końcówki pracującej w komorze spalania. Oddziaływanie temperatury i produktów spalania sprzyja powstawaniu osadów, które mogą zmieniać charakterystykę strugi. Podczas diagnostyki rozpatrujemy kilka możliwych mechanizmów uszkodzenia:
| Możliwa przyczyna | Wpływ na wtryskiwacz | Co badamy? |
|---|---|---|
01Osady na końcówce |
Zniekształcenie strugi lub ograniczenie przepływu | Geometrię rozpylania i dawkowanie |
02Zanieczyszczenia paliwa |
Zakłócenie pracy elementów wewnętrznych | Drożność, szczelność i stabilność |
03Ograniczona drożność kanałów |
Zmniejszona lub niestabilna dawka | Wielkość dawki w różnych punktach pracy |
04Nieprawidłowości elektryczne |
Opóźniona albo zakłócona odpowiedź na sterowanie | Parametry elektryczne i czas reakcji |
05Nieszczelny rozpylacz |
Przepływ po zakończeniu impulsu | Szczelność po zamknięciu |
06Zużycie części rozpylających |
Pogorszenie atomizacji i kierunku strugi | Obraz rozpylania oraz powtarzalność |
Zakłócone dawkowanie może powodować powstawanie mieszanki o niewłaściwym składzie. W praktyce przekłada się to na nierównomierne spalanie, spadek osiągów, szarpanie i zwiększone zużycie paliwa. Jeżeli w cylindrze dochodzi do nieprawidłowego spalania lub wypadania zapłonów, wzrasta również ryzyko nadmiernego obciążenia układu oczyszczania spalin, w tym katalizatora.
Jakość benzyny ma znaczenie także w samochodzie hybrydowym
Benzyna pozostająca przez dłuższy czas w zbiorniku podlega procesom starzenia, które mogą prowadzić do powstawania produktów utleniania i osadów. W paliwie zawierającym biokomponenty znaczenie mają również jego skład, warunki przechowywania oraz możliwość kontaktu z wilgocią. Woda i zanieczyszczenia stałe mogą pogarszać warunki pracy precyzyjnych elementów układu paliwowego. W DS 9 E-TENSE temat ten jest szczególnie istotny wtedy, gdy samochód przez długi czas pokonuje krótkie odcinki przede wszystkim z wykorzystaniem napędu elektrycznego, a benzyna pozostaje w zbiorniku przez dłuższy okres.
Korekty STFT i LTFT w DS 9 – pomoc w diagnostyce, ale nie wynik testu wtryskiwacza
Przed demontażem wtryskiwaczy mechanik może analizować korekty paliwowe zapisane przez sterownik silnika. Są one przydatne przy poszukiwaniu przyczyny nieprawidłowego składu mieszanki.
STFT (Short Term Fuel Trim) to krótkoterminowa korekta dawki paliwa, którą sterownik wprowadza w odpowiedzi na bieżące informacje o składzie mieszanki. LTFT (Long Term Fuel Trim) jest korektą długoterminową, odzwierciedlającą wyuczone dostosowanie dawkowania do występujących warunków pracy.
Interpretacja kierunku korekt:
- Wartość dodatnia – sterownik zwiększa dawkę paliwa względem wartości bazowej, kompensując warunki interpretowane jako zbyt uboga mieszanka.
- Wartość ujemna – sterownik zmniejsza dawkę, kompensując warunki interpretowane jako zbyt bogata mieszanka.
Zanieczyszczony lub nieszczelny wtryskiwacz może wpływać na korekty, ale nie jest ich jedyną możliwą przyczyną. Podobne odchylenia mogą wystąpić przy problemach z dolotem, ciśnieniem paliwa, czujnikami, zapłonem albo sterowaniem silnika. W DS 9 E-TENSE interpretacja wymaga uwzględnienia warunków aktywnej pracy jednostki benzynowej oraz jej temperatury. Odczyt wykonany w jednym momencie nie przedstawia całej charakterystyki układu.
STFT i LTFT pomagają wyznaczyć kierunek dalszej diagnostyki, ale nie potwierdzają samodzielnie uszkodzenia konkretnego wtryskiwacza. Nie zastępują kontroli dawkowania, szczelności i rozpylania na stanowisku probierczym.
Zaplecze techniczne pracowni – diagnostyka oparta na pomiarach
Od 1994 roku rozwijamy działalność związaną z obsługą aparatury wtryskowej. Wiele lat doświadczenia łączymy ze specjalistycznym wyposażeniem i uporządkowanymi procedurami serwisowymi. Nasze zaplecze obejmuje:
- Specjalistyczny park maszynowy: Carbon Zapp GTBR-X, Carbon Zapp GDU.4R, Carbon Zapp GS4/10 oraz Hartridge Excalibur.
- Obsługę wtryskiwaczy benzynowych GDI i MPI/PFI: stanowisko dobieramy do konstrukcji elementu i właściwego zakresu diagnostyki.
- Jednoczesne badanie do czterech wtryskiwaczy: wykonujemy indywidualne pomiary i porównujemy wyniki całego zestawu.
- Wysokociśnieniowe próby GDI: wykorzystujemy urządzenia o parametrach dostosowanych do nowoczesnych układów, w tym GTBR-X o maksymalnym technicznym ciśnieniu 1200 bar; ciśnienie rzeczywistego testu wynika z testplanu.
- Badanie elektryczne, kontrolę szczelności i przepływu: sprawdzamy różne obszary sprawności wtryskiwacza, zamiast ograniczać się do jednej próby.
- Pomiary czasu reakcji RSP: analizujemy szybkość i powtarzalność odpowiedzi elementów w procedurach przewidujących takie badanie.
- Czyszczenie i płukanie wsteczne: dobieramy metodę do rodzaju zanieczyszczenia oraz budowy wtryskiwacza.
- Kodowanie wybranych konstrukcji: wykonujemy czynności zgodne z technologią elementów korzystających z indywidualnych danych korekcyjnych.
- Weryfikację przed wykonaniem czynności i po ich zakończeniu: każdą ocenę skuteczności odnosimy do wyników pomiarów.
- Dokumentowanie parametrów: przygotowujemy protokoły, zestawienia wyników i dokumentację końcowej kontroli jakości.
- Wydzielone stanowiska robocze: organizujemy oddzielne obszary do demontażu, czyszczenia, diagnostyki i montażu elementów.
- System identyfikacji części: oznaczamy i segregujemy wtryskiwacze oraz ich elementy, zachowując powiązanie z konkretnym zleceniem.
- Obsługę wysyłkową: organizujemy odbiór i odesłanie podzespołów dla klientów z całej Polski.
FAQ – diagnostyka i regeneracja wtryskiwaczy DS 9
Czy DS 9 E-TENSE 225 i E-TENSE 360 mają takie same wtryskiwacze benzynowe?
Obie wersje wykorzystują czterocylindrowy silnik benzynowy 1.6 z bezpośrednim wtryskiem paliwa, ale nie oznacza to automatycznie identycznych numerów części. Przy doborze wtryskiwacza sprawdzamy kod silnika, numer wymontowanego elementu oraz VIN.
Czy w DS 9 PureTech 225 stosowano klasyczne wtryskiwacze MPI?
Nie. Silnik 1.6 PureTech 225 w DS 9 wykorzystuje bezpośredni wtrysk benzyny GDI. Dlatego jego wtryskiwacze badamy według procedury wysokociśnieniowej właściwej dla tej konstrukcji, a nie standardowego testplanu MPI.
Dlaczego DS 9 E-TENSE może szarpać przy uruchamianiu silnika benzynowego?
Przyczyną mogą być nieprawidłowości dawkowania benzyny, zapłonu, ciśnienia paliwa lub sterowania napędem hybrydowym. Sam moment przełączenia napędu nie wskazuje jednoznacznie na wtryskiwacz, dlatego analizujemy również warunki występowania objawu i wyniki diagnostyki silnika.
Czy do sprawdzenia DS 9 trzeba dostarczyć wszystkie cztery wtryskiwacze?
Możemy zbadać pojedynczy element, jednak dostarczenie całego kompletu zwiększa możliwości porównawcze. Na stanowisku czterokanałowym sprawdzamy różnice w dawkowaniu, stabilności, szczelności i czasie reakcji pomiędzy elementami pracującymi w jednym silniku.
Ile kosztuje test wtryskiwacza DS 9 i czy można przesłać część kurierem?
Diagnostyka jednego wtryskiwacza GDI kosztuje 103 zł netto i obejmuje test wstępny, czyszczenie oraz kontrolę końcową. Przyjmujemy przesyłki z całej Polski, organizujemy odbiór kurierski i przekazujemy dokumentację wyników.
Czy Carbon Zapp GTBR-X wykryje wtryskiwacz, który podaje prawidłową ilość paliwa, ale źle rozpyla benzynę?
Podczas diagnostyki na GTBR-X analizujemy zarówno wielkość dawki, jak i sposób tworzenia strugi oraz szczelność rozpylacza. Dzięki temu wykrywamy widoczne nieprawidłowości rozpylania, których sam pomiar ilości medium nie ujawnia.
Regeneracja i sprawdzanie wtryskiwaczy DS 9 – skontaktuj się z nami
Jeżeli Twój DS 9 1.6 PureTech, THP lub E-TENSE ma problemy z nierówną pracą silnika, szarpaniem albo nieprawidłowym dawkowaniem benzyny, skontaktuj się z Pawlik Diesel Service – tel. 601 856 277.
Wykonujemy diagnostykę własnych wtryskiwaczy klienta, ich czyszczenie, testowanie oraz odpowiedni proces serwisowy zakończony kontrolą parametrów. W przypadku konieczności wymiany sprawdzamy możliwość zakupu dostępnego wtryskiwacza nowego lub zregenerowanego.
Przygotuj numer części albo VIN samochodu – zweryfikujemy właściwy podzespół, sprawdzimy jego cenę i dostępność. Organizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski, dzięki czemu usługę zrealizujesz bez osobistej wizyty w serwisie.
Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części
Komentarze
