Jak działają i jak zbudowane są wtryskiwacze Common Rail?

Rudolf Diesel byłby dumny.


   Gdy na początku XX wieku, silniki samozapłonowe zaczynały pojawiać się w różnych aspektach życia codziennego, nikt nie spodziewał się, że zajmą tak poczesne miejsce we współczesnej technologii. Ciężko wyobrazić sobie, dziś, świat bez silników zasilanych olejem napędowym, pewnie wielu ludziom ciężko jest sobie wyobrazić świat motoryzacji bez tego silnika. Oczywiście koncepcje, rozwiązania, a także wydajność i możliwości silnika zmieniały się na przestrzeni lat. Pierwszą poważną zmianą, w systemie, było wprowadzenie hydraulicznego układu zasilania silnika, zamiast pneumatycznego, co zaowocowało zwiększeniem ciśnienia podawania paliwa do komory spalania, porównując do dzisiejszych czasów, wielokrotnie. Przy jednoczesnym zmniejszeniu rozmiarów jednostki napędowej – usunięciu sprężarki – spowodowało to, że zupełnie zmienił się zakres pracy silników na ropę. Stały się one lżejsze, wydajniejsze, bardziej ekonomiczne, więc już nie tylko w elektrowni zasilającej warszawski hotel „Bristol”, swoje zastosowanie znalazł wynalazek Rudolfa Diesla.

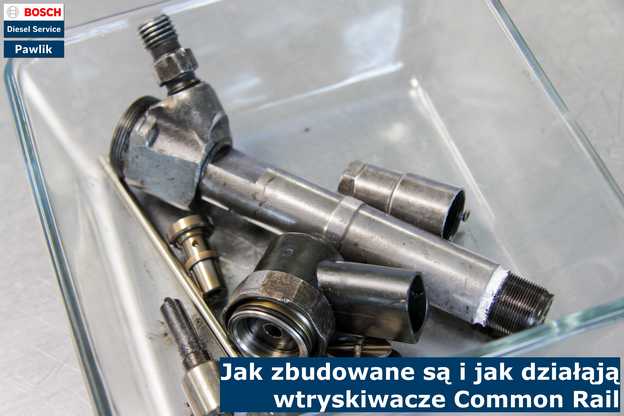

Rozebrane wtryskiwacze
Jak działają i jak zbudowane są wtryskiwacze Common Rail?



Stagnacja oznacza regres – rozwój wtryskiwaczy Common Rail.


   Innowacje w rozwiązaniach pojawiały się coraz częściej. Zwieńczeniem pracy nad systemem zasilania silnika samozapłonowego, stanowi budowa Common Rail. Z języka angielskiego Common Rail oznacza wspólną szynę, a odniesienie nazwa znajduje w tym, że paliwo przed podaniem do wtryskiwaczy w Common Rail trafia wpierw do wspólnego zbiornika w ciśnieniu dochodzącym w nowych modelach np. Audi nawet do 2500 atmosfer, skąd dopiero trafia do wtryskiwaczy (ciśnienie pracy około 1600 atmosfer). W porównaniu do poprzednich wersji wtrysków, ciśnienie podawania mieszanki paliwowej wzrosło 10-krotnie, a w porównaniu do ciśnienia wytwarzanego jeszcze w układzie pneumatycznym, 50-krotnie. Zmiana ta umożliwiła zastosowanie w wielootworowych wtryskiwaczach paliwa maleńkich, lecz bardzo precyzyjnych otworów, które tworząc mgiełkę paliwową, tworzą mikroskopijnej wielkości krople, a powierzchnia styku paliwo powietrze, znacząco się zwiększa. Uważane za zaawansowane wtryski tradycyjne, pompowtryski czy pompa rotacyjna zostały wyparte przez niemal doskonałe pod względem technologicznym rozwiązanie. Czterosuwowy silnik Diesla zmuszał wtryskiwacze elektromagnetyczne do pracy w specyficznym cyklu – przedwtrysk w celu zmniejszenia gwałtowności spalania się paliwa podczas wtrysku właściwego poprzez podniesienie temperatury powietrza dolotowego oraz inicjację zapłonu, wtrysk właściwy, z którego energia wykorzystywana była do wykonywania pracy, oraz powtrysk, mający na celu utrzymanie wysokiego ciśnienia w cylindrze.



Piezoelektryki w służbie diesla


   Wtryskiwacze piezoelektryczne – czyli takie, które potrafią, poddane impulsom elektrycznym, zmieniać położenie siłownika, a co za tym idzie umożliwiać rozpoczęcie wtrysku paliwa – miały mniej ograniczeń ze względu na swoją konstrukcję i pozwalały na wykonanie nawet 5 faz wtrysku. Najnowocześniejsze piezoelektryczne wtryskiwacze common rail biją swoich poprzedników na głowę, dzięki elektronicznemu sterowaniu, potrafią wykonać nawet do 8 faz wtrysków w jednym cyklu pracy tłoka. Rewolucyjne rozwiązanie sprawiło (przez co niejednemu łezka w oku się zakręciła), że młodemu pokoleniu miłośników diesla przyszło się pożegnać, i to na zawsze, z tym tak charakterystycznym klekotem towarzyszącym jego pracy, z powodu zastosowania pompy wysokiego ciśnienia i zrezygnowania z wałka rozrządu (wykorzystywanego w układach PD (w pompowtryskiwaczach)), co znacząco poprawiło kulturę pracy silnika. Rok ’97 zeszłego stulecia to pamiętna data dla wszystkich, którzy dzisiejszą nienaganną kulturę pracy silnika raczej zbywają milczeniem, a z rozrzewnieniem wspominają dawne czasy, gdzie diesla było można usłyszeć z daleka, ponieważ to właśnie w 1997 roku FIAT wprowadził common rail, jako standardowe rozwiązanie do silnika JTD w Alfie Romeo. Wtrysk paliwa wspomagany technologią common rail odbywa się niezależnie od pozycji tłoka lub pracy wału korbowego. Jest to fakt bardzo istotny, ponieważ silniki wysokoprężne najczęściej borykały się z niczym innym, jak z niemożnością utrzymania stałego ciśnienia wtrysku paliwa i ciśnienia środowiska pracy silnika. We współczesnych czasach ciśnieniem tym steruje komputer, a uzyskuje je przy pomocy dwóch pomp – niskiego ciśnienia umieszczonej w zbiorniku paliwowym, która połączona jest z pompą wysokiego ciśnienia, znajdującą się w okolicy jednostki napędowej. Regulacja odbywała się za pomocą zaworu DRV umieszczonego we wspólnej szynie. Nie można pominąć faktu, że common rail, jest układem bardzo delikatnym, wymagającym nadzoru i, co najważniejsze, wysokiej jakości paliwa. Jakiekolwiek zanieczyszczenie może doprowadzić i najprawdopodobniej doprowadzi, do zatkania się układu a przez to jego defekt, a objawy uszkodzonego wtryskiwacza common rail pojawiają się bardzo szybko.



Montowanie zregenerowanego wtryskiwacza

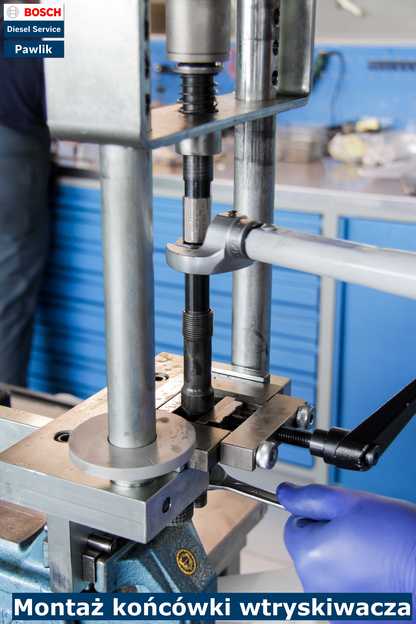

Montaż końcówki wtryskiwacza



Fabrycznie regenerowane BX


   Podsumowując, wtryskiwacze common rail to najnowocześniejszy stosowany w dzisiejszych czasach, sposób zasilania silników samozapłonowych, który zapewnia najpłynniejszą i najbardziej kulturalną pracę silników wysokoprężnych. Jak wszystko w epoce komputerów i lotów w kosmos jest to układ bardzo złożony, bardzo dokładny... i, niestety, jednocześnie bardzo delikatny, o czym naprawdę warto pamiętać podczas eksploatacji, ponieważ naprawa tak złożonego układu przekłada się, niestety, na cenę. Koniecznie należy zaznaczyć w tym miejscu, że mimo wysokiej jakości użytych materiałów, technologii Warto jednak pamiętać, że lepiej zapobiegać niż leczyć, więc warto zwrócić uwagę na ten podzespół – regeneracja przychodzi naszemu portfelowi dużo łatwiej. Bosch zapewnia bardzo bogate zaplecze, służące regeneracji wtrysków swojej produkcji, a pozwala mu na to sieć autoryzowanych serwisów w całej Polsce. Regeneracja takiego urządzenia jak wtryskiwacz common rail to zbiór wielu procesów składających się na pełną regenerację. Warto sprawdzić, czy urządzenie regeneracji można poddać. Wtryskiwacze piezoelektryczne nie są poddawane procesowi regeneracji, ponieważ Bosch nie udostępnił jeszcze technologii odtwórczej — istnieje co prawda możliwość zakupienia sobie produktów pochodzących z linii Bosch eXchange, gdzie sprzedawane są produkty regenerowane fabrycznie po obniżonych cenach, jednak sama regeneracja wtryskiwaczy piezoelektrycznych nie jest jeszcze możliwa. Nie ma problemu natomiast z regeneracją wtryskiwaczy elektromagnetycznych, do których pełna technika odtwórcza jest dostępna i w 100% skuteczna. Decydując się na regenerację zużytych podzespołów samochodowych, warto skorzystać z usług zakładu, który posiada w tym doświadczenie i sprzęt, ponieważ nieodpowiedzialne decyzje zazwyczaj szybko o sobie przypominają i trzeba do zakładu udać się po raz kolejny, tylko że w celu wyegzekwowania otrzymanej gwarancji, o ile w ogóle taką gwarancję otrzymaliśmy. W przypadku autoryzowanych stacji serwisowych gwarancja taka przysługuje nam jak na nowy element układu zasilania i nie obejmuje jej żaden limit przejechanych kilometrów.
